一、
(一)、设计思想
严格按照中华人民共和国公安部火灾自动报警系统设计规范(摘录)(GB50116-98)作为设计依据,结合贵方的需求,用最佳设计方案体现最高的性能价格比,使系统的功能和指标达到国内同类型系统的先进行列,是我们的总体设计思想。具体体现在以下几个方面:
(a)先进性和可扩展性:
现代信息技术的发展,新产品、新技术层出不穷。因此本系统在投资费用许可的情况下应充分利用现代最新技术,以使系统在尽可能长的时间内与社会发展相适应。但由于现代科学技术的飞速发展,故必须充分考虑今后的发展需要,设计方案必须具备前瞻性和可扩展性。这种可扩展性不仅充分保护了甲方的投资,而且具有较高的综合性能价格比。本设计对此均作了充分考虑,预埋了必要的管线,预留了各种接口,极便于系统的扩展和升级。
(b)科学性和规范性:
公共广播系统与一般音响系统不同,是一个先进复杂的综合性系统工程,必需从系统设计开始,包括施工、安装、调试直到最后验收的全过程,都严格按照国家有关的标准和规范,做好系统的标准化设计和科学的管理工作。最后提交正规的测试验收报告及全套施工图纸和技术资料供甲方存档。特别作为政府拨款项目,必须确保整个工程经得起各方面的和较长时间的严格考验。
执行的主要规范内容包括:
GBJ-89《民用建筑电缆电视系统工程技术规范》
GJ/T16-92《民用建筑电器设计规范》
GB50168-92《电气装置安装工程电缆线路施工验收规范》
GB50254-96《电气装置安装工程底低压电器施工验收规范》
JGJ/T16-92《民用建设电气设计规范》
(c)安全性和可靠性:
公共广播系统的建设,直接影响着用户的使用效果、外部形象及投资回报,因此系统设计必须安全、可靠,本方案已充分考虑采用成熟的技术和产品,在设备选型和系统的设计中尽量减少故障的发生。并从线路敷设、设备安装、系统调试以及对甲方人员的技术培训等方面,都必满足可靠性的要求。特别重要的一点是本方案选用的所有主要关键设备,均取得该设备的生产厂家或代理商的授权证书,并承诺在工程设备的提供、技术支援及售后服务等方面给予全力支持。(容后付上授权证书)这一点是国际国内工程招标项目重点考核的关键条件之一。
(D)音质优化:
以音质为设计的核心。要达到这一目标设备的选用为首要条件,我们在这里所选用都是高保正产品,并配合先进合理的系统设计保证了音质的优化。
本设计是根据甲方的要求,综合吸取当前国内消防系统的先进技术,设计成一间设备先进、格调高雅、音质优美、功能齐全的现代化公共/消防广播系统。所配置的主要设备均选用名牌产品以确保高超的性能指标,而辅助设备则选用进口或国产可靠品牌以适当降低造价。运用我们从事系统工程设计和施工多年的理论和实践经验,精心搭配组合,确保性能优异,质量可靠。
(二)、
1、系统设计的科学性、准确性和先进性:
对公共广播系统设计时,保证这些场地的声学技术指标达到招标文件中规定的要求,使各个场地的音响系统设计具有科学性、准确性和先进性。
2、满足功能要求的系统性和实用性:
在公共广播系统设备配置中,我们保证系统应具备完成工程所要求功能的能力和水准,符合工程实际需要和国内有关规范的要求,实现容易,操作方便。
公共广播系统选用的设备均为国外国内知名厂家的先进产品,设备的指标满足要求,并且具有一致性和互换性,使系统具有良好的灵活性、兼容性、扩展性和可移植性。
3、设备的可靠性和服务保障:
我们设计公共广播系统中主要设备均为著名品牌的产品,OBT-PA专业产品具有极高的可靠性和出色的性能表现已在国内各地成功应用并获很高的赞誉;同时OBT-PA专业产品在全国承诺所有用户享有1年的免费保用,并在国内各地建立有完善的技术服务网络,为客户提供及时有效的服务。
4、系统配置的经济性:
我们始终遵循公共广播系统选用设备的性能和价格之比达到最佳的原则,保证公共广播系统配置具有很高的经济性和实用性。
(三):[/NextPage]
深圳市欧博科技有限公司是一家集研发、生产、销售于一体的高科技实业型厂家。总部设在中国南方经济与技术的前沿------深圳。公司自1999年成立起,秉承不断创新及为客户创造价值为经营理念,在公共广播系统设备的研制、生产与销售过程中取得了长足的发展,在公共广播行业内创建并树立了良好的形象品牌-------OBT。公司在九十年代集结了一批优秀的国内外音响工程专家,采用当今国际、国内上先进和成熟的计算软硬件技术,使产品能够最大限度地适应今后技术发展变化和业务发展变化需要。产品从设计、选件、生产与品检四个环节采用严格的ISO9001质量控制体系。OBT-PA系列公共广播系统被广泛应用于公园、广场、智能小区、智能建筑、酒店、工厂、学校、银行等场所,深受用户信赖。
现公司开发的OBT-PAIP数字化公共广播,计算机网络技术。支持TCP/IP协议。该协议可以灵活支持主从和对等结构的以太网络,并且易于同其他标准的智能设备进行现场IP地址互操作。用于构建本方案的不同分控中心的中央控制,并且易于扩展,将来用于体育场馆内部和展览中心内部公共广播系统的扩展。
分控中心采用中央控制数码录音控制器均可以实现对公共广播系统的系统控制,功能全面,控制面广,可实现复杂、广域的公共广播系统;节目定时器和数码录音控制器在中小尺度、控制复杂程度中等的公共广播系统中也可以出色地完成中央控制的功能。提供给用户最大的系统可伸缩性。
设备的主处理器统一采用我国先进的微处理器;对于不同的设备根据其功能的复杂选择不同程序容量的CPU。
控制器软件采用KeilC51编制,保证了程序的模块化和结构化。所有设备的控制器软件采用统一的软件结构,应功能不同编制不同的相应功能模块,易于进行产品的测试和维护升级。
我们在公司以顾客至上、质量为本、服务第一、广泛合作、开拓进取为导向。在新科技飞速发展的今天,我们将提供更新、更好的科技产品并服务于用户。我们相信OBT-PA公共广播产品一定是您最佳的选择。
二、公共广播系统说明
(一)、公共广播系统概述
公共广播系统属于扩声音响系统中的一个分支,而扩声音响系统又称专业音响系统涉及电声、建声和乐声三种学科的边缘科学。所以公共广播系统最终效果涉及合理、正确的电声系统设计和调试,良好的声音传播环境(建声条件)和精确的现场调音三者最佳的结合,三者相辅相成缺一不可。
公共广播作为一个系统问题,在系统设计中必须综合考虑上述问题。在选择性能良的电声设备基础上,通过周密的系统设计,仔细的系统调试和良好的建声条件上,达致电声悦耳、自然的音响效果。
广义的广播系统包含扩声系统和放声系统两大类:
1、扩声系统:扬声器与话筒处于同一声场内,存在声反馈和房间共振引起的啸叫,失真和振荡现象。要保证系统稳定和正常运行,最高可用的系统增益比发生声反馈自激的临界增益低6dB。
2、放声系统:系统中只有磁带机,光盘机等声源,没有话筒,不存在声反馈可能,声反馈系数为0,是广播系统一个特例。
公共广播系统按用途可分为以下几类:
1)室外广播系统
室外广播系统主要用于体育场、车站、公园、艺术广场、音乐喷泉等。它的特点是服务区域面积大,空间宽广。背景噪声大;声音传播以直达声为主;要求的声压级高,如果周围有高楼大厦等反射物体,扬声器布局又不尽合理,声波经多次反射而形成超过50ms以上的延迟,会引起双重声或多重声,严重时会出现回声等问题,影响声音的清晰度和声像定位。室外系统的音响效果还受气候条件、风向和环境干扰等影响。
2)室内广播系统
室内广播系统是应用最广泛的系统,包括各类影剧院、体育场、歌舞厅等。它的专业性很强,既能非语言扩声、又能供各类文艺演出使用,对音质的要求很高,系统设计不仅要考虑电声技术问题,还要涉及建筑声学问题。房间的体形等因素对音质有较大影响。
3)公共广播系统
公共广播系统为宾馆、商厦、港口、机场、地铁、学校提供背景音乐和广播节目。近几年来,公共广播系统还兼做紧急广播,可与消防报警系统联动。公共广播系统的控制功能较多。如选区广播与全呼广播功能、强制功换功能和优先广播权功能等。扬声器负载多而分散、传输线路长。为减少传输线路损耗,一般都采用70V或100V定电压高阻抗输送。声压要求不高,音质以中音和中高音为主。
4)会议系统
随着国内、国际交流的增多,近年来电话会议,电视会议和数字化会议系统(DCN)发展很快。会议系统广泛用于会议中心、宾馆、集团和政府机关。会议系统包括会议讨论系统、表决系统、同声传译系统和电视会议系统。要求音、视频(图像)系统同步,全部采用电脑控制和储存会议资料。
(二)、
公共广播、背景音乐主要用于掩盖噪声并创造一种轻松和谐的听觉气氛,由于扬声器均匀分布,无明显生源方向性,且音量适宜,不影响人们正常交谈,是优化环境的重要手段之一。公共广播、背景音乐通常由磁带机、镭射机、调谐器等音源提供,并经放大输送到广播区域扬声器,实现音乐播放。公共广播、背景音乐为单声道音乐,使人们不易感觉音源位置。其功能要求以不影响人们相近人群交谈为原则。
控制中心分别设置背景节目源,对各自管辖楼层区域播放公共广播、背景音乐。
公共广播、背景音乐设置在广场、公共通道、各不同展厅、室外等场所播放。

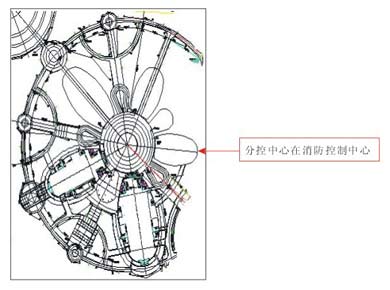

会展区的广播分控中心在C消防监控中心内,分控制中心内的若干卡座、镭射CD等不同节目源同时向各区播放,各娱乐区选择自己相适合的音乐且互不干扰。
在各功能用房、各展厅、会议厅、娱乐厅等场所设置音量调节器。
C消防中心控制的区域为:
公共广播--消防中心控制的区域
音乐喷泉区为:
音乐喷泉区

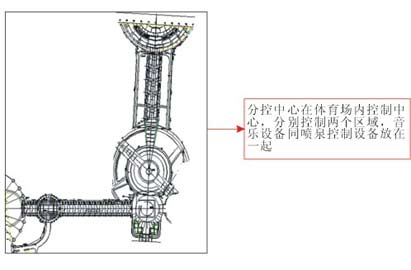

体育场分区为:
体育场分区
(三)、
1、分控中心音频信号源包括:镭射机、卡座、FM调谐器、录音芯片、分区呼叫话筒。
各系统的音源(卡座、CD等)、话筒、扩音设备、广播区域选择器,主机,功率放大器分别放置在各自的控制中心。也可以放置在统一的总控制中心。
2、各分控中心可以对各自广播分区可以根据自己需要播放不同效果的背景音乐,以满足功能需要。
3、分控中心设置分区呼叫话筒,可以对自己的每一展区进行广播,并可设置不同输入信号的优先等级,满足各自广播需求。同时呼叫站具有预录信息和提示音监听功能。
4、公共区域的背景音乐与消防广播共用一套扬声器,平时播放背景音乐及业务广播,火灾时播放消防广播。
5、系统设备之间的连接采用冗余总线结构。在某处电缆出现出现故障时仍能正常工作,并指示该出错位置。
6、系统广播分区与建筑防火分区一致,各分控中心主机广播功放容量应满足最大同时开通所有扬声器容量(即整幢建筑同时消防广播)。
7、各区域可以根据环境噪音状况作独立声音响度和频率的调整。在紧急广播时达到最大功率输出。
8、紧急广播配置备用功放。并能够完成火灾自动报警联动切换控制。完成n-1、n、n+1消防联动方式。
9、各分控中心呼叫站均可以对自己管辖区域进行进行消防广播,如有要求可以对其他区域进行消防广播。
10、中心提供多语言内置自动语音广播。CD级音质,可以实现两段以上预录信息同时播放,至少20分钟以上信息预录容量。
11、各系统主机具有自检功能,同时监听扬声器工作状态。
12、各分控中心检测主机提供放大器自动监测功能。
13、功率放大器配置热备份功放当某台功放故障时可以自动切换。
14、具有RS232接口,可通过外接PC及管理软件对系统进行监视,并记录系统各组成单元的运行状态。
15、该主机具有全数字结构,具有以太网接口,可以通过以太网,INTERNETD等实现系统的远程管理,诊断等功能。
16、系统实施后达到如下功能及效果:
语音清晰、自然、音质良好。多种方式信号输入、单通道输出,高可靠性。提供符合中国有关消防广播规定的消防广播功能提供多语种自动广播系统将提供系统、功率放大器监听、监察设备,监察功率放大器扬声器线路的工作状态,并提供热备用功放。具有RS232接口,乙太网远程监视接口。
(四)、
扬声器分布原则:
1)背景音乐系统是以听音乐的人意识不到生源的位置为最佳,应具有柔和、清晰的音质作为设计目标。
室内外声压级均匀,平均声压级=噪声等级+(3-5)dB。
频带在100-12000Hz,重放特性比较平直。
2)紧急广播:紧急广播系统是以听音的人在任何地方都能够听到清晰、准确的声音作为设计目的
室内声压级均匀,平均声压级=88-94dB
频带在100-6000Hz,重放特性比较平直。
根据前面所述噪声级可以确定本设计的平均声压级:
背景音乐声压级=60-70dB
紧急广播声压级=88-94dB
音乐喷泉广场:
喷泉的圆形广场主要利用高干灯位置,在灯杆上安装音柱,面向喷泉音乐广场。
安装部位:
音乐喷泉广场
音柱到达中心点的距离大约:60米。有效范围为:10-40米以内,该音响随喷泉互动。改善喷泉的周围的欢乐、动感的气氛。
进入喷泉的南北步行街扬声器也采用小音箱安装在灯杆上,安装效果为:
音乐喷泉广场安装效果
每个音箱的间隔距离为15-20米。
花瓣形会展中心周围的圆形街道两旁主要采用各种造型的草坪音箱:
音乐喷泉广场草坪音箱
体育场区:周边小型广场采用音柱,道路两旁采用草坪音箱。
停车场区:通常采用小型号角喇叭或灯柱,安装在高杆登上。停车场区设独立的广播分区。分控在体育场馆的控制室内。
扬声器系统设计综合配置表
会展区草坪音箱OBT-180x系列
会展区挂壁音柱OBT-127
喷泉广场东西大道挂壁音柱OBT-127
喷泉广场南北大道挂壁音响OBT-127
喷泉中心广场挂壁音柱OBT-127
花钟广场挂壁音柱OBT-127
停车场区挂壁小号角OBT-312
体育场北大道草坪音箱OBT-180x系列
体育场北广场挂壁音柱OBT-127
体育场南广场挂壁音柱OBT-127
体育场东西广场挂壁音柱OBT-127
一、智能控制设备部分:
1IP网络广播终端OBT-9920
2CD/MP3播放器OBT-8610
3调制解调器OBT-8710台
4数码录音节目控制器OBT-9300
5十分区寻呼器OBT-8050
6十分区矩阵器OBT-8011
7十分区寻呼话筒OBT-8051
8八进八出前置放大器OBT-8028
9报警信号发生器OBT-8030
10十六位电源时序器OBT-8080
11报警矩阵OBT-8910
二、功放设备部分:OBT-7200
三、扬声器部分:
11草坪音箱OBT-1801A
OBT-1802E
OBT-1804A
12挂壁音柱OBT-127
四、专业机柜部分:
14豪华专业机柜OBT-8642
体育馆背景音乐/紧急广播拓扑图-会展中心分控中心(点击图片看大图)
一、智能控制设备部分:
1IP网络广播终端OBT-9920
2CD/MP3播放器OBT-8610
3调制解调器OBT-8710台
4数码录音节目控制器OBT-9300台
5十分区寻呼器OBT-8050
6十分区矩阵器OBT-8011
7十分区寻呼话筒OBT-8051
8八进八出前置放大器OBT-8028
9报警信号发生器OBT-8030
10十六位电源时序器OBT-8080
11报警矩阵OBT-8910
二、功放设备部分:
12纯后级定压功放OBT-7100
三、扬声器部分:
13草坪音箱OBT-1801A
OBT-1802E
OBT-1804A
14壁挂音柱OBT-127
四、专业机柜部分:
16豪华专业机柜OBT-8642
体育馆背景音乐/紧急广播拓扑图-体育馆分控中心(点击图片看大图)
注:系统按图纸标识分成5个点,用5台分区功放进行系统中扬声器推动
音乐喷泉分控中心
智能公共广播系统工程配单
一、智能控制设备部分:
1IP网络终端OBT-9920
2CD/MP3播放器OBT-8610
3调制解调器OBT-8710
4数码录音节目控制器OBT-9300
5十分区寻呼器OBT-8052C
7八进八出前置放大器OBT-8028
8十六位电源时序器OBT-8080
二、功放设备部分:
9纯后级定压功放OBT-7100
三、扬声器部分:
10壁挂音柱OBT-127
11停车场高品质号角OBT-312
四、专业机柜部分:
12豪华专业机柜OBT-8642
体育馆背景音乐/紧急广播拓扑图-音乐喷泉分控中心(点击图片看大图)
注:花钟广场、停车场和音乐喷泉拼合成一个区,其中音乐喷泉分成七个点,花钟广场和停车场各一个点。
