电信增值业务 易达讯数字视频监控解决方案

    作为统一的门户接入平台，系统应该可以连接多种视频系统，并随着技术与用户需求发展，提供更多种的服务方式，所以要求系统具有较高的可扩展性。

　随着中国宽带用户的不断增加，用户可以通过宽带网络使用更多的服务种类，从而也就要求系统服务提供商提供多种基于互联网的服务。数字视频监控作为一种区域级的安全监控方式，越来越为更多的用户所使用。如何使用户在不同地点、不同时间能够接收到需要的监控信息，或是在危险情况发生时，及时地通知用户，避免更多的损失，已经成为越来越多的宽带网络用户的需求。通过建立与数字视频监控相结合的多媒体、全方位信息传递方案，可以很好的满足了用户的需要，为用户提供了多种媒体的、不同时间、地点的信息通知服务。数字视频监控门户系统可以通过用户端的ADSL接入线路，将用户需要查看的监控视频或告警信息，通过互联网门户系统以多种媒体方式传送给用户，方便用户随时随地的了解与自身相关的视频信息。

　　Borland & eStarCom数字视频监控系统介绍

　　Borland & eStarCom数字视频监控系统解决方案采用Borland公司先进的J2EE开发框架，结合易达讯公司领先的EAI(Enterprise Application Integration)技术方案，通过符合国际标准的智能适配器与应用集成平台，为用户提供了服务媒体无关的集成开发环境，方便了用户快速部署应用，满足不同用户的媒体需要。本系统的建设旨在为支持大量用户同时获取视频监控信息，用户可定制告警方式与类型，并提供管理人员在线调整系统流程与添加新的业务形式的综合性视频监控服务支持平台。

　　Borland & eStarCom数字视频监控系统采用了J2EE的架构，具有良好的可扩展功能，各类业务功能全部封装在业务应用层，通过流程服务总线(Process Service Bus)接入到现有系统中。添加新的业务功能，仅是修改了业务应用层，即更改一个业务子系统，对于系统整体结构不会产生很大影响。开放式的架构设计，可以通过增加集群的方式，平滑的完成系统规模的增加升级。Borland & eStarCom数字视频监控系统支持简体中文、繁体中文、英文等多种语言。

　　Borland & eStarCom数字视频监控系统主要针对已经具备了视频监控系统的各类用户，同时为了方便系统管理，也支持管理人员通过本门户管理整个系统平台。按照用户类型的不同，可分为以下几种:

　　• 集团用户:集团用户是指具备独立视频监控系统的企业单位或社区等用户团体，如银行、体育场、车站、人们的生活区等。作为集团用户，集团内的不同用户可以查看的范围应该不同，所以可以根据用户要求，定制不同的权限，以便查看不同部分的视频监控情况。

　　• 个人用户:个人用户是指安装视频监控系统的个人用户，如个人住宅中安装监控系统的用户等。对于个人用户，可以通过门户系统随时随地查看监控信息，并可以定制告警方式与调整视频监控系统。

　　• 管理人员:管理人员是指整个门户系统的管理人员，如系统管理员。对于管理人员，可以通过门户系统完成增加新的用户，增加新的服务类型，在线调整业务流程等功能。

　　Borland & eStarCom数字视频监控系统结构

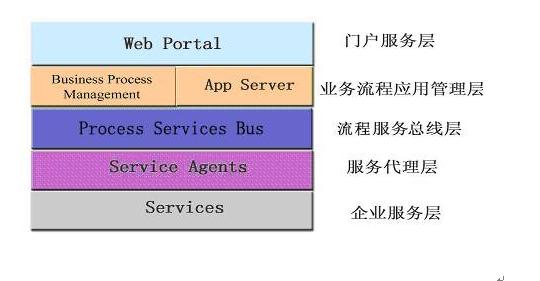

　　Borland & eStarcom数字视频监控系统考虑到未来业务扩展的需求，采用了开放式的体系结构设计，以易达讯应用集成系统(eStar Connect-!T)作为信息传输通道，博视监控系统(MultiVision Surveillance System)为核心服务，通过易达讯智能适配器(eStar Smart Adaptor)连接各类其他的媒体服务，基于Borland Enterprise Server建设Web 信息门户，形成多种媒体互通的数字视频监控多媒体集成系统，为用户提供多视角、多媒体的综合视频监控方案。整个系统体系划分为五个层次，各个层次之间，相邻层次互相提供服务，同一层次的实体，不直接交互，必须通过上层或下层传递消息指令。各个层次具体作用如下所述:

　　• 门户服务层:提供信息展现的功能，向各类用户提供个性化的服务。用户可以根据各自的习惯和兴趣，定制门户的页面结构和服务内容。各个展现模块通过下层组件和具体的服务相关联。

　　• 业务流程应用管理层:提供了系统管理人员定义业务流程、重组优化现有业务流程、模拟测试业务流程等功能，同时提供了各类服务的运行环境。在新的服务加入到现有系统中时，管理人员在配置服务代理(Service Agent)连接成功后，可以方便快速的将其加入到现有的业务运行环境中。

　　• 流程服务总线层:该层是整个数字视频监控多媒体集成系统的核心，实现了服务消息、服务指令与数据的集中传递，形成了一个统一的信息总线。各类业务服务通过其服务代理，在流程服务总线(Process Services Bus)上交换服务消息，发送服务指令。对于新开发的业务应用，可以通过WEB Service的方式，直接接入到流程服务总线上，实现该业务功能的扩展。

　　• 服务代理层:服务代理层提供了在流程服务总线上接收或发送各类具体业务服务)的消息与指令的功能。各个服务代理将其对应的业务服务发出的指令发布到流程服务总线上，同时接收由流程服务总线上的与自身相关的指令消息，并传递给各类服务执行。

　　• 企业服务层:企业服务层包含了数字视频监控多媒体集成系统中的各类具体的企业应用，如数字视频监控系统服务、网站门户服务、电子邮件警告服务等。各类企业服务为整个系统提供了多种的服务支持，并且在对于符合该层次结构的服务也可以方便快速的加入到现有得系统体系中。

　　Borland & eStarCom数字视频监控系统功能

　　一、用户服务相关功能

　　• 远程视频监控服务:通过本系统连接到用户端的视频监控系统，本系统在接收到用户请求时，提供该用户在Internet上远端查看本人授权许可查看的视频数据信息。查看的方式有在线和离线两种。在线都查看是指系统在获取到用户端的视频查看请求后，通过验证并解析为该用户对应的视频系统，提供授权的IP地址，将用户访问指向该地址，实现在线的实时的视频监控。离线都查看是指提供授权的IP地址，将用户访问指向该用户端本地Netserver存储的历史视频片断，提供该用户离线的非实时的访问其授权范围内的视频监控信息。

　　• 告警服务:系统通过连接用户端的视频监控系统，实时接收到该用户的视频监控系统警示信息，通过本系统的告警服务模块，发送给授权用户。现阶段提供E-mail告警和SMS告警两种方式。

　　• 服务注册:提供用户设定需要的服务形式，如告警方式。并提供用户设定服务条件，如设定告警触发条件。

　　• 个人用户分级管理:提供个人用户将自身拥有的资源通过权限的划分，分配给自己指定的用户使用，如分配给自己所在小区的保安使用等。可以将个人授权使用的用户划分为超级用户和一般用户两个等级。超级用户一般指在本系统中主动注册的拥有独立视频监控系统的用户本人，可以使用本系统各项功能;一般用户是由超级用户指定的，可以查看授权范围内的视频监控信息的用户。个人用户分级管理实现的功能包括:个人信息管理、个人用户分级管理、权限设定等。

　　• 集团用户分级管理:通过划分集团内人员的等级，使其具备不同的服务权限，从而可以使用本系统的不同功能。

　　集团内用户可划分为四个等级:

　　1. 超级管理员:是该集团在本系统中注册登记的超级用户，具有最高的权限，可以维护本集团的各类信息，同时也可以分配与管理集团内注册人员的信息与权限。

　　2. 一般管理员:在超级管理授权许可下，管理集团内的一些人员的信息与注册登记。

　　3. 超级查看者:可以查看属于集团内的各类视频监控数据信息。

　　4. 一般使用者:可以查看授权许可的视频监控数据信息。

　　集团用户分级管理实现的功能:

　　1. 集团信息管理:注册登记集团用户信息，并维护该信息。

　　2. 集团内用户管理:集团内用户的添加、信息修改、删除与访问权限指定。

　　3. 权限设定:设定权限范围，如指定某一权限许可使用的视频服务范围。

　　• 数据存储服务:提供存储空间，存储集团用户需要储存的视频监控信息。

　　• 其它用户服务:除了上述提供的与视频监控相关的各类用户服务外，作为一个系统门户，同时也需要提供用户各类互动的服务，包含用户留言、论坛、FAQ、新闻与消息通知等功能。

　　二、计费功能

　　由于现阶段计费模式未定，但需要预留计费接口，方便后期计费功能模块的添加。

　　三、业务层相关管理功能

　　• 业务流程管理:在本系统的现有架构下，通过开发或客户化形成新的业务形式，并在不影响原有系统运行的前提下，将该业务功能加入到现有系统中。

　　• 告警信息管理功能:管理本系统相连接的各个视频监控系统所发出的各类告警信息，提供管理人员分类查看和检索的功能。

　　• 用户端视频系统监视:通过用户端本地的Netserver系统发送的消息，由本系统接收后，动态的显示用户端本地的视频监控系统状态，实现异步的视频监控系统监视。

　　四、门户管理相关功能

　　提供了本系统管理维护人员管理本门户站点的各项功能，如:

　　• 用户注册登记:提供个人或集团用户等注册登记用户信息。

　　• 用户身份审核:提供系统管理人员审核用户注册申请信息，如果需要计费支持，则在接收到用户付费确认后，使用户身份生效。

　　• 用户登录:提供已经审核通过的用户根据指定的用户名和密码通过门户登录本系统。

　　• 用户身份验证:验证用户的合法身份，并根据指定的权限，显示相应信息。

　　• 新闻消息发布维护:提供系统管理人员发布新闻消息，同时维护各类历史的信息，包含新加、修改、删除功能。

　　• 门户性能分析:通过分析系统访问日志分析门户性能，以报表形式展现。

　　五、系统管理相关功能

　　提供系统管理人员维护管理本系统的各项功能，包含以下功能:

　　• 系统备份:定时备份系统状态，以备系统恢复使用。

　　• 系统恢复:根据系统备份数据，有用户选择性恢复相应子系统。

　　• 系统监控:通过本系统监控系统运行状态。

　　• 子系统管理:管理挂接到门户上的各个子系统，控制其运行、停止、备份等操作。
网络拓扑结构图

　　Borland & eStarCom数字视频监控系统分别通过两个路由器与Internet外网和内网连接，同时考虑到网络安全，利用防火墙保证网络访问安全。

　　Borland & eStarCom数字视频监控系统特点

　　• 私密性:由于系统涉及的是各个公司或个人的专有的视频监控信息，所以要求系统保证视频信息的私密性，严格限制访问权限。

　　• 实时性:对于突发的监控告警信息，为了避免进一步的损失，所以要求系统提供很高的实时性，可以提供用户快速的入侵警告信息或其他告警信息。

　　• 扩展性:作为统一的门户接入平台，系统应该可以连接多种视频系统，并随着技术与用户需求发展，提供更多种的服务方式，所以要求系统具有较高的可扩展性。

　　• 稳定性:系统应该具备长时间不间断运行的能力，并在用户峰值时，也可以提供很好的服务。作为电信级服务，要求具备较高的稳定性。
