国家体育场施工现场视频监控平台

一、概述

    对道路实行视频监控，这在全国大中城市已经非常普遍。它不仅在白天，在夜间也能实现道路的实时监控。这对于道路交通秩序的管理有着十分重要的意义：可以节省人力物力，对部分路口和道路可以实现无人职守，用有限的人力物力做最大最有效的工作；还可以有效的预防和控制道路交通事故的发生，保障人民生命财产的安全；视频监控所提供的录象资料还可以对交通事故的处理提供强有力的证据和材料。所以安装视频监控系统不仅可以节省人力物力，还可以真正做到为人民服务，对于提升交警及公安系统，乃至城市的形象，都有着的十分重要的意义。

    实现视频监控本身难度不大，这在技术上已经非常成熟。由于城市道路的特点决定了实现视频监控的难度：不象一个厂矿或企业，范围小，只有最多几百米的范围，所以传输部分很简单，布同轴视频线就可以了。而要实现城市道路的监控，范围相对要宽广很多，通常在几公里到几十公里的范围内。同轴视频线是传不了这么远的，最多只能传几百米。所以其难点在传输部分，怎样安全、清晰、低成本地把图像（还可能有声音）传回指挥控制中心就是我们所要重点考虑的问题了。

    实现视频信号的传输主要采用以下几个方面：一是租用电信运营商的线路，由于图像信号是一个数据量很大的信号，要清晰的传送每路图像传输所租用的带宽不能低于1Mbps，一路图像的月租金大约5000元人民币左右，显然这是不合算的。二是自己铺设光缆，这很不现实，因为在当前的市政规划下，要自己铺设线路在审批就很困难，而且前期的投入太大，在城市每公里的造价大约在10000到20000元人民币左右，这在经费本来就很紧张的情况下显然是不合算的。三是通过微波传输，只需要在监控点放置一台无线图像微波发送设备，控制中心放置一台无线微波接收设备就可以了，其传输部分的成本只相当于一两公里的光缆铺设费用，所以成本是很低的。而且我们使用的微波图像传输设备已经在边防公安、交警有过非常普遍的应用，技术是非常成熟的，质量也是非常可靠的。另外这种微波使用的频段可以灵活更改，可以设置在公安系统专用频段上，而且可以有一定绕射能力，这在中小城市使用，是非常合适的。

二、视频监控系统简介

    视频监控能给您和您的机构带来直观、方便的视觉效果。它广泛用在各种场合，比如仓库的监控、重要交通要道的监控以及其它重要位置的视频监控。您可以坐在自己的办公室里，就可以看到您的机构各个重要场合的实时图像情况；您还可以不离开办公室就能处理各现场的突发事件，监视事件处理的全过程，并能看到处理后的现场图像效果。

您可以采用以下三中方式实现您机构的视频监控。

    1、模拟图像监控：由摄象机、模拟编解码器、视频矩阵系统、监视器、控制键盘以及录象机等组成。在构建这样的一套系统的时候，需要铺设专门的视频线、电源线以及控制线。因此，其缺点也很明显：传输距离近，一般只在一两公里；只能在本地控制中心监视，不能让重要人员在自己的办公室就能监视；若采用光纤，可以远传，但造价太高。

    2、多媒体视频监控：由摄象机、编解码器、工控机（或嵌入式设备）、视频编解码卡、监控软件等组成。在构建这样的一套系统的时候，也需要铺设专门的视频线、电源线以及控制线，用计算机（或嵌入式设备）取代了模拟监控系统的视频矩阵、监视器，用硬盘取代了录象机。这样的一套系统功能强，灵活性高，计算机（或嵌入式设备）具有以太网接口，可以通过以太网把图像传送到相关领导办公室的计算机上，可以通过授权随时查看。缺点是：需要铺设专门的线路；软件的开放性不好，只能在有专门视频编解码卡的计算机（或嵌入式设备）上面进行控制。

    3、基于IP视频服务器的远程视频监控：只需要摄象机、IP视频服务器就可以把监控图像传至您机构内部的计算机网络上，在网络上任意一台计算机上面都可以通过授权观看。管理人员只需要移动鼠标或者敲击键盘就可以控制摄象机的动作。其优点是不需要单独铺设专门的线路，省去了各种复杂的电缆，从而降低了成本；只要您机构内部计算机网络能到达的哪里，图像就可以传送到哪里，因此，您可以在任何一台计算机上面都可以观看监控图像或控制云台及镜头的动作。缺点是：必须采用网线传输，对于没有网络资源的机构就不太适用。

三、方案的选择

    基于以上的分析及叙述，我们建议采用微波传输方式的多媒体视频监控系统。其理由如下：

    1、微波传输方式的成本比租用线路或自己铺设光缆造价都低。

    2、我们使用的微波声像传输系统具有一定的绕射能力，适合建筑都不是很高或很密集的县城使用，若指挥中心楼顶还有一个铁塔，就可以很好的辐射四周。

    3、由于多媒体视频监控系统接口灵活，只能专人专机控制，硬盘记录的图像可以设置为不可更改其日期和完整性，适合做相关证据使用，适合这种特殊使用的条件。

    4、多媒体视频监控系统省却了视频矩阵系统、画面分割系统，可靠性比模拟视频监控系统有很大的提高。适合交警这种特殊系统使用。

四、产品简介

（一）、RXVA-101微波声像远程传输系统

无线实时声像传输距离达100公里

（二）、RXRC-101智能远程无线控制系统

远距离无线遥控云台、镜头、摄象机等设备

（三）、RXRC-30X远程遥控多画面分割处理器控制系统

无线遥控多路视音频同步切换控制器和多画面分割处理器

（四）、硬盘录像机主机（监控主机）

系统概述
采用高速嵌入式微处理器和嵌入式实时操作系统,具有极高的稳定性。
八路音视频同时独立全实时录像。每路帧率均为25帧/秒。
具有以太网接口，可以通过联网计算机进行远程控制操作。
具有动态检测功能，每路视频最多可设置192个侦测区域，每区域可设置4级灵敏度。
具有画面分割功能，在监视器上可实现八画面、九画面、画中画等多种监视方式。
可同时进行8路全实时录像，1路监视器回放，以及网络实时监视。
全中文的操作菜单，多种操作接口。

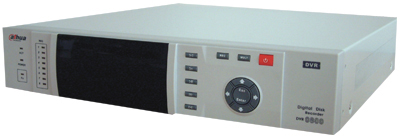

录像机外形

DH0800

录像机反面板指示图

功能特性
采用高速嵌入式微处理器和嵌入式实时操作系统,具有极高的稳定性。
八路音视频同时独立全实时录像。每路帧率均为25帧/秒。
具有以太网接口，可以通过联网计算机进行远端录像查询、录像回放、参数设置、实时监视。
具有动态检测功能，每路视频最多可设置192个侦测区域，每个区域可设置4级灵敏度。
具有画面分割功能，在监视器上可实现八画面、九画面、画中画等多种监视方式。
内置8个IDE接口，最多可挂接16个大容量硬盘。
可同时进行8路全实时录像，1路监视器回放，以及网络实时监视。
支持连续录像、定时录像、报警录像、动态检测录像等多种录像模式。
采用MPEG-1、MPEG-4压缩方式。
全中文的操作菜单，可通过监视器配合面板、遥控器、键盘进行设置操作。
具有云台、报警控制功能，能配合多种解码器工作。
具备一般嵌入式硬盘录像机、工控机式硬盘录像机的所有功能。

技术指标
视频输入 8路 PAL/NTSC, BNC(1.0Vp-p, 75Ω)。
视频输出 1路 PAL/NTSC, BNC(1.0Vp-p, 75Ω)。
系统资源 支持8路实时录像，同时进行1路检索回放。
实时监视 8画面等或联网计算机。
图像压缩方式 MPEG-1, MPEG-4。
音频压缩方式 MPEG。
视频记录速度 8路×25帧/秒。
报警输入输出 8路输入，3路输出。}
操作系统 实时操作系统（RTOS）。
控制方式 面板按钮或遥控器或键盘控制，监视器显示操作内容； 也可通过以太网口和串口，用联网计算机进行控制。
主要存储设备 标准IDE接口硬盘，8个IDE接口，可扩展8-16个40G-120G硬盘。
录像模式 实时连续录像、定时录像、报警录像、动态检测录像。
检索模式 通过控制面板以时间、通道号进行检索，通过以太网从计算机上进行检索。
动态检测 每路视频可单独设置192个检测区域。每个区域可设置4级检测灵敏度。
录像回放模式 可通过监视器或联网计算机进行回放。

五、组网方案

（一）、监控现场组网方案

1、固定镜头组网方案

    由于固定镜头一旦调试完毕，不需要云台来转动摄象机，因此只需要把现场的图像及声音传送回指挥中心就可以了。具体示意图如下：

    摄象机把图像信号通过馈线传送到微波发射机中进行调制，然后通过发射天线发射出去，而接收天线则把接收到的图像信号传送到微波接收机中进行解调，最后把解调的图像信号传送到监视器中显示出来。

2、带云台单摄象机组网方案

    由于带云台的摄象机需要接收来自指挥中心的控制命令，以转动摄象机，或调整镜头焦距把图像放大缩小，因此还需要相应的编解码设备及无线远传设备。具体示意图如下：

    摄象机把图像信号通过馈线传送到微波发射机中进行调制，然后通过发射天线发射出去，而接收天线则把接收到的图像信号传送到微波接收机中进行解调，最后把解调的图像信号传送到监视器中显示出来。

    在指挥中心，把由键盘发出的信号通过微波发射机调制后通过发射天线发射出去，接收天线把接收到的控制信号传送到微波接收机中解调，然后把控制信号传送到云台解码器中解调为相应的电信号，以控制云台和镜头的相应动作。

3、带云台多路摄象机组网方案

    由于带云台的多路摄象机不仅需要接收来自指挥中心的控制命令，以转动摄象机，或调整镜头焦距把图像放大缩小，还需要把多路视频和音频信号进行压缩，转换为一路图像进行传输，因此不仅需要相应的编解码设备还需要专门的多路遥控音视频切换器及音视频无线远传设备。具体示意图如下：


    摄象机把图像信号通过馈线传送到微波发射机中进行调制，然后通过发射天线发射出去，而接收天线则把接收到的图像信号传送到微波接收机中进行解调，最后把解调的图像信号传送到监视器中显示出来。

    在指挥中心，把由键盘发出的以控制现场某一路摄象机的信号通过音视频切换微波发射机调制后通过发射天线发射出去，接收天线把接收到的控制信号传送到微波接收机中解调，然后把控制信号传送到云台解码器中解调为相应的电信号，以控制相应摄象机云台和镜头的相应动作。

（二）、监控中心组网方案

    各个微波图像接收机解调后的信号传送到监控主机，在监控主机中可以实现硬盘录象，还可以把图像传送到大型电视墙分别把各个现场的图像显示出来。另外，监控主机还具有以太网接口，可以把图像通过以太网传送到内部的计算机网络中，通过授权查看。

（三）、总体方案

总体方案如下图所示：

六、技术支持与售后服务(略）
