大功率宽带射频脉冲功率放大器设计

　　1．2 电路板(PCB)设计

　　为保证整个频带内信号放大的一致性，降低杂波和谐波的影响，宽频带高功率射频放大器采用了AB类功率放大，以保证电路的对称性。在设计PCB时，尽量保证铜膜走线的形式对称，长度相同。为便于PcB板介电常数的选取，整个PCB板为铅锡光板。在信号输入和输出端使用了Smith圆图软件计算和仿真铜膜走线的形状、尺寸，以确保阻抗特性良好匹配。

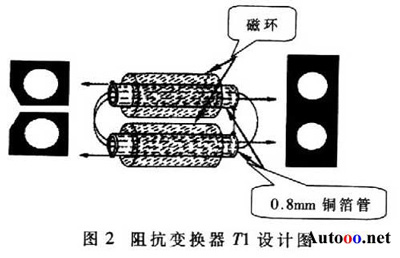

　　设计中的关键技术之一就是传输线变压器的设计和制作。利用传输线阻抗变换器可以完成信号源与功率MOSFET管输入端或输出端之间的阻抗匹配。可以最大限度地利用管子本身的带宽潜能。传输线变压器在设计使用上有两点必须注意：一是源阻抗、负载阻抗和传输线阻抗的匹配关系；二是输入端和输出端必须满足规定的连接及接地方式。由于设计中采用了AB类功率放大方式，因此初级线圈的输入与次级线圈的输出要尽可能保证对称。设计中一共使用了T1、T2、T3、T4 4个传输线变压器。在前两级功率放大时，T1和T2的次级线圈都是一圈，T3的次级线圈是二圈，这是因为磁材料的饱和经常发生在低频端，增加T3的初、次级线圈数，有利于改善低频端性能。T1、T2、T3使用同轴线SFF-1．5-1的芯线作为初级线圈传输线，次级线圈采用铜箔材料设计，使用厚度为O．8mm的铜箔。T4为进口外购的高功率传输线变压器(型号：RF2067-3R)。设计的T1如图2所示。

图2

　　图2中深色区域代表覆铜区域。铜箔管首先穿过磁环后再穿过两端的铜膜板并焊接在一起，完成次级线圈。T2的设计基本与Tl相似，只是使用同轴线SFF-1．5-l的芯线缠绕的初级线圈圈数不同而已。

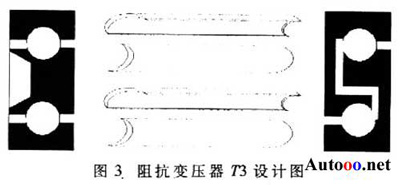

　　73次级线圈的制作有些变化，目的是加强低频信号的通过程度。不使用铜箔管，而使用铜箔弯曲成弧形。如图3所示。

图3

　　在每个磁环孔中穿过两个铜箔片，分别与两端的铜膜板焊接，这样整个线圈的次级线圈就是两圈，然后根据阻抗比完成初级线圈的缠绕。这样做的目的是在固定的阻抗比的情况下增加初、次级的圈数以改善放大器的低频特性。

　　1．3 散热设计

　　凡是射频功率放大，其输出功率很大，管子的功耗也大，发热量非常高，因此必须对管子散热。根据每一级管子的功耗PD以及管子的热特性指标，这些热指标包括器件管芯传到器件外壳的热阻ROJC，器件允许的结温为T1、工作环境温度为TA等，可以计算出需要使用的散热材料的尺寸大小和种类。本设计中，器件的工作环境温度为55℃，使用的铝质散热片尺寸为290mm×110mm×35mm，而且需要使用直流风机对最后一级MOSFET进行散热处理。
