长虹LDTV42700数字电视一体机全国首测

U-DTV 可升级数字电视：长虹 LDTV42700U

    从平板电视刚刚兴起到如今渐入普及，“数字高清”这一口号似乎已经喊了很多年，但真正看到高清却显得十分遥远，原因就在于没有视频源。尽管高清液晶电视，已经能够达到1080P点对点逐行显示，可传统有线信号依然是模拟的。这就好比我们拥有一辆宝马汽车，却只安装了一台奥拓的发动机，极大限制整体性能发挥。或许你会说，从网络中可以下载到高清影片。不过仔细想想，下载和存储这些影片需要大量硬盘空间不说，如何在大屏幕全高清电视上播放也是件麻烦事。发烧友们当然能够搞定，对于普通老百姓来说，就不那么容易了。因此，尽管“数字高清”喊的响亮，然而高清电视始终处于“巧妇难为无米之炊”的境地。

    随着奥运的临近，国家也在大力推广数字电视/广播信号，这为高清电视提供了新契机。不仅有线高清线路开始铺设，无线数字高清信号也乘风而来，一时间有线数字电视（DVB-C）、地面数字电视（DTMB）、卫星数字电视（DVB-S）、网络数字电视（IPTV）接踵而至。解决了信号问题，新的成本难题又摆到消费者和厂家之间：机顶盒。机顶盒虽多为赠送，但每年收视费并不便宜。况且各地标准并不统一，厂商在生产时难以规模化，不能体现成本优势，带机顶盒的普通电视一体机也遇到这个问题。长虹正是看到这些难题，针对我国数字电视市场标准多、成本高和推广有难度，提出“U-DTV 可升级数字电视”概念。率先迎来长虹首款U-DTV数字可升级电视产品——LDTV42700U，并对其进行详细的测试与剖析。

    与普通数字电视一体机不同，针对数字电视标准各地“风土人情”，长虹 LDTV42700U可以配备多种“数字功能模块”，这就是“U-DTV 可升级数字电视”。数字功能模块不仅能够根据各地信号标准来选择使用，也可以通过软件升级来实现更多功能。即使将来新标准出台使用，也只需要更换或升级模块，就能实现全面兼容。

    长虹“U-DTV 可升级数字电视系统”是一个全新的多赢理念，综合来讲：广电无需再免费赠送机顶盒；制造商只需按区域开发不同的DVB-C模块；消费者也可以放心购买U-DTV，并按照自己的需求在合适的实际增添新的功能。这样一来减少运营商的成本负担，二来便于一体机大规模生产降低成本，不会因各地机顶盒模块不同而无法大批生产。再者，对于消费者也十分有利，只需根据当地数字信号选择模块，并且模块还能够实现升级。不必担心未来数字信号发生变化，再花大价钱更换机顶盒。

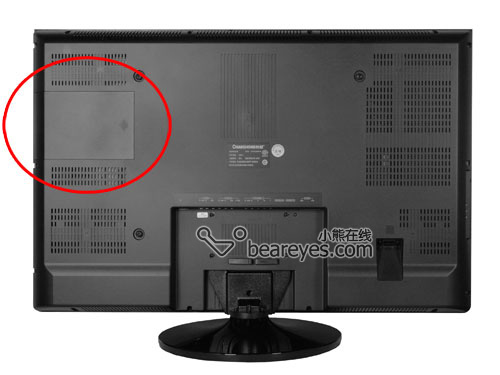

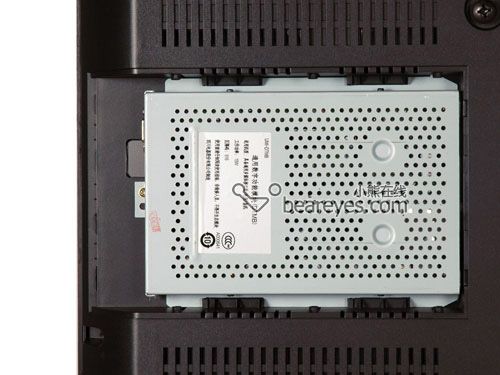

机身背部安装的DTMB通用数字功能模块

    长虹LDTV42700U在机身本后，巧妙的安装有DTMB通用数字功能模块，即免去外置机顶盒，又很好的与电视融为一体，不会显得突兀。与以往内置机顶盒模块不同，由于是标准模块化设计，厂家可以针对不同的市场，定量配置不同标准模块，不仅经济而且方便。

    当然，归根结底长虹LDTV42700U还是一台电视机，显示性能应为第一位。LDTV42700U从型号上看可以拆分为：LDTV分解开来是LCD Digital TV，42寸700系列电视，最后的“U”应该有U-DTV或更新的意思。串联起来就是，具备更新升级能力的42寸 Digital数字液晶电视一体机（送测的这台LDTV42700U电视，安装为DTMB模块）。关于DTMB部分我们会在下面单独进行介绍，42寸Full HD全高清显示，则彰显LDTV42700U的不俗性能。Full HD全高清显示，为数字高清影像播放构建契机，同时也是1080P视频播放、3D游戏、XBOX360/PS3游戏主机等高清设备发挥的平台。

模块化设计：U-DTV可升级数字电视系统解析

    DTMB通用数字功能模块安装在电视背部，在舱盖的保护下并不显眼。长虹 LDTV42700U背后也没有形成突起，保持了电视的整体美观。

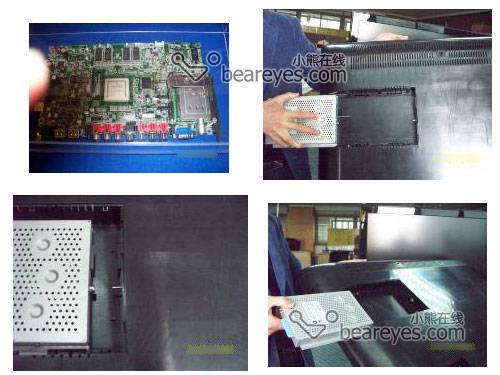

左上:传统模块内置在电视内部；左下:将数字部分与整机分离的新方式

    长虹 LDTV42700U数字模块安装基本原理：将数字接收模块部分不再内置在机器内部，而作为一个通用模块与机器分离，整机具有通用性；对模块实行定量定向管理，比对整机实行定向管理方便许多。

    稍加对比，就能看出LDTV42700U的优越性。传统方式将数字部分内置在机器内，整机完全受区域限制，需正对不同市场生产不同整机，产品升级、售后服务等异常繁琐，量产困难。新方式将数字部分与整机分离，在整机上预留标准接口，数字模块作为标准附件，对整机完全通用。只需针对不同市场定量配置不同标准模块，经济、方便。

实战应用DTMB，数字电视设置与体验（一）

    理论和技术部分我们基本上已经讲完，想必已经有些耐不住性子的网友，已经跳过前两页翻到这里了吧。其实对于理论和技术，我们更应该关注实际应用，毕竟实际感受才是最贴近生活的。

    进入长虹 LDTV42700U的“数字电视”模式，高清晰的数字画面映入眼帘。

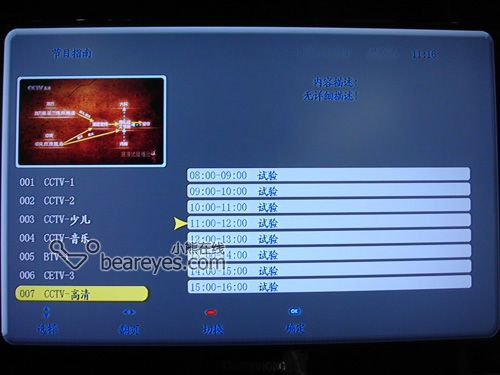

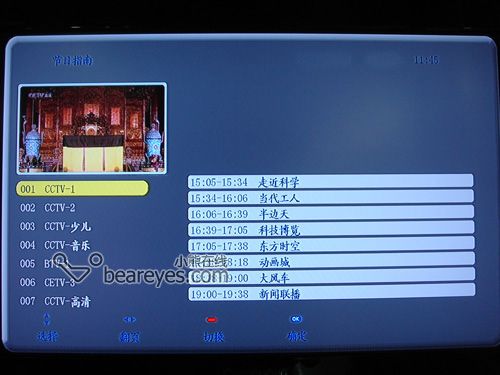

    电视节目和数字广播操作画面，数字信号除了画面更清晰外，数字化控制也极大方便用户使用。只需用遥控器简单的按几下，大部分操作都能完成。从节目选择到节目预定，都可以自行设定。

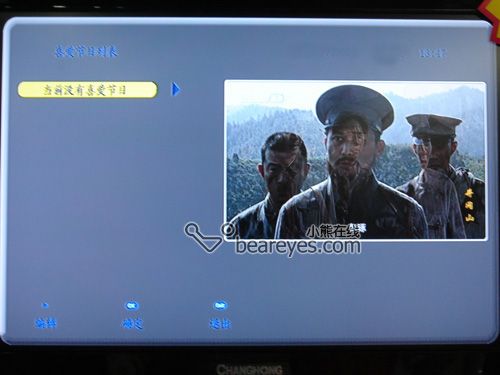

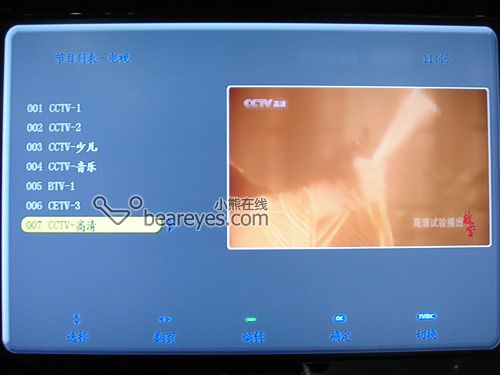

    切换电视和广播时，会提示节目的信息。也可以降喜爱的节目编入列表，便于随时打开播放。

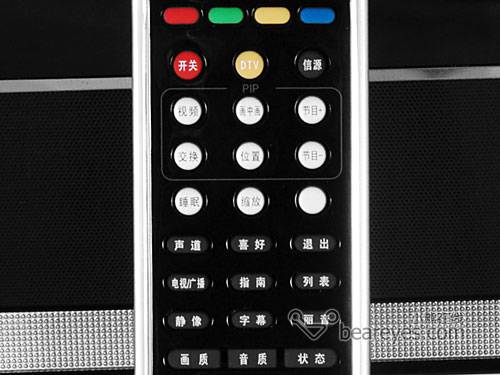

    在遥控器红色开关按钮旁，便是DTV切换功能键。不用多次操作，就能直接切换到数字电视模式。在PIP画中画设置下面，还能找到“电视/广播”、“指南”、“列表”等快捷键，都能够让用户的操作变得更简单。当然，除了接收数字信号，长虹LDTV42700U还能播放普通模拟电视信号。也可以对画质、音质等进行快捷调整，以达到最佳感受。

实战应用DTMB，数字电视设置与体验（二）

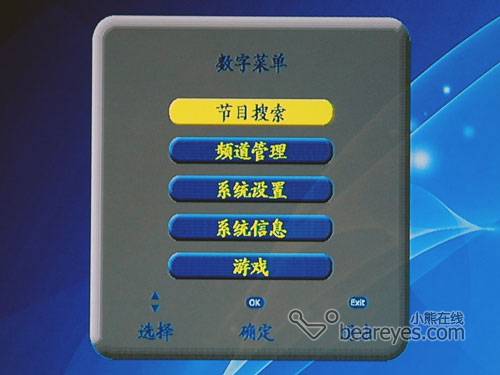

长虹 LDTV42700U数字电视模式的菜单设置。

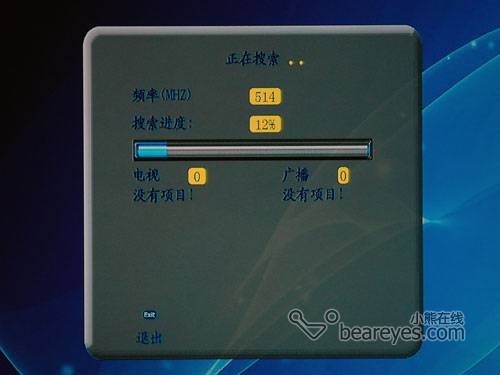

节目搜索有手动和自动两种方式，这里的操作和普通电视无异。

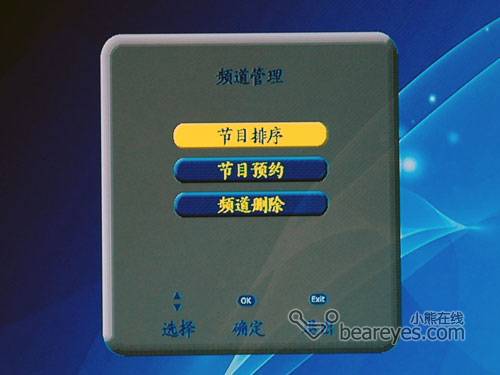

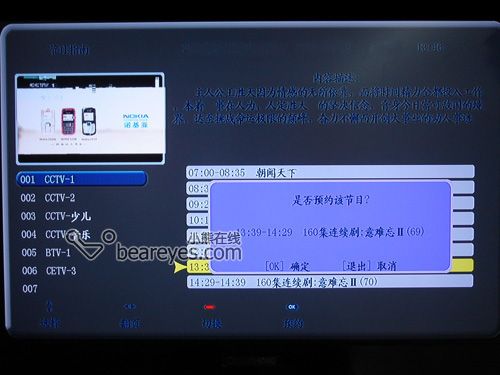

    但是在管理和设置方面，长虹 LDTV42700U显然更为人性化。用户可以安排节目排序，也可以进行节目预约。

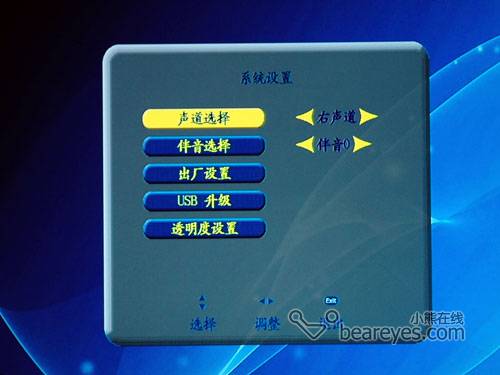

    系统设置里面，在声道选择、伴音选择、出厂设置几个选项外，还有一个“USB升级”选项。数字系统能够升级固件，对将来的更新与应用大有帮助。

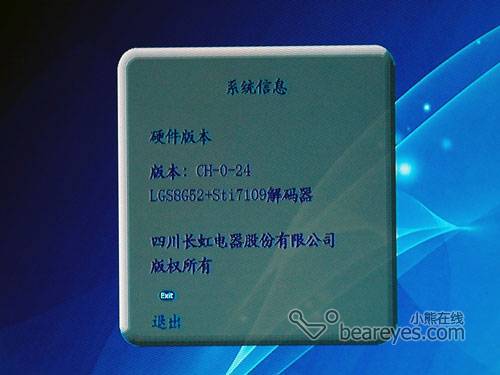

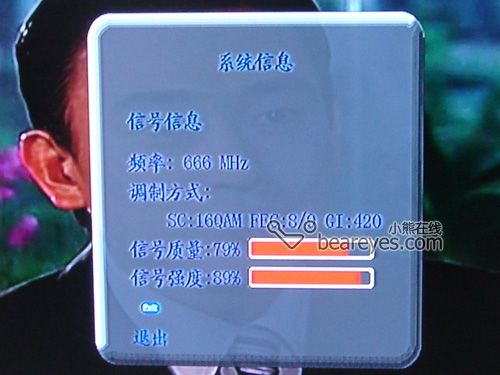

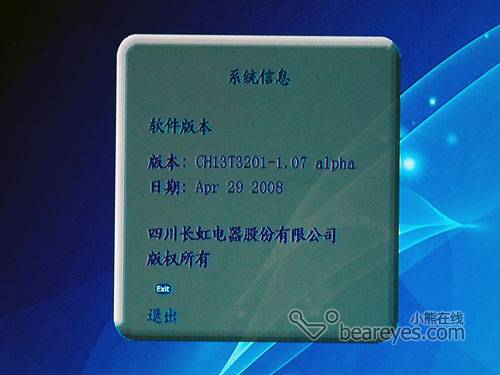

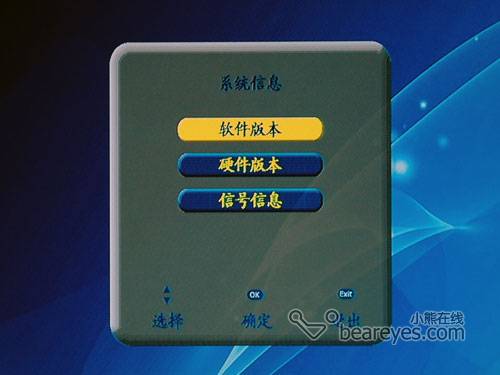

软件版本、硬件版本和信号信息。

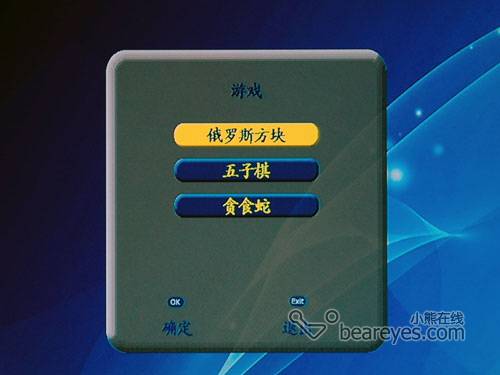

    有趣的是菜单里还有三个非常非常非常非常非常非常非常经典的老游戏。之所以说了这么多个非常，确实是因为这三个游戏太经典了，以至于久玩不厌。

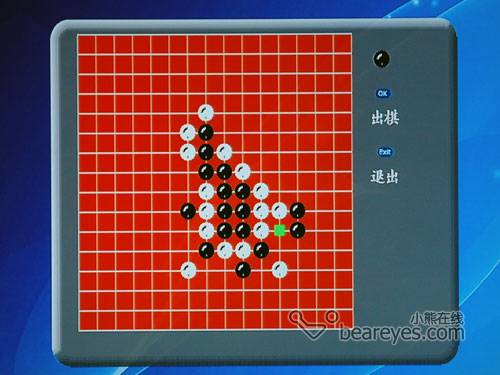

    在评测室里，小编还跟电脑下了几盘五子棋。不知道是小编好久不玩变笨了，还是游戏的IQ太高，开始2盘竟然被堵了个水泄不通。还好后面扳回几局，才保住面子。同事甲：“厄。。。，你跟电脑较什么劲儿啊。这样吧，我陪你杀几局。看着点主编啊，他过来咱切到电视看。”

技术解读：DTMB地面数字多媒体业务

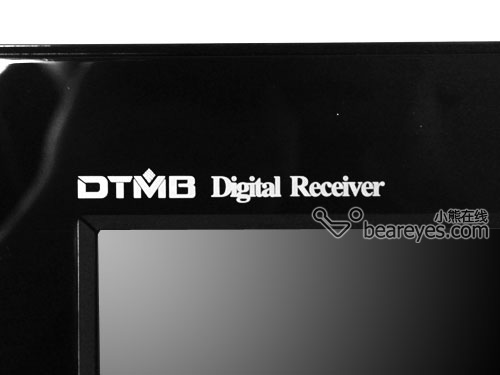

    长虹LDTV42700U内置有DTMB通用数字功能模块，能够接收无线数字高清电视与广播，并且你不需要多付出额外的费用。与铺设的有线数字信号相比，无线数字信号灵活性更大，不会因为小区没有线路就不能收看。

    DTMB是一个提供地面数字多媒体业务的统称，包括HDTV、音频、视频、数据广播和交互多媒体。国标DTMB技术方案特性包括：1、高信息容量：为HDTV节目提供大于24Mb/s的单信道码率。2、高度灵活的操作模式：通过选择不同的调制方式和地址信息，系统能够支持固定、便携、步行或高速移动接收。3、高度灵活的频率规划和覆盖区域：使用单频网和同频道覆盖扩展器/缝隙填充器的概念，通过选择不同保护间隔的工作模式可构建16公里和36公里覆盖范围的单频网。4、支持不同的应用： HDTV、SDTV、数据广播、互联网、消息传送等。5、支持多个传送/网路协议，例如 MPEG2 和 IP 协议集。易于与其他的广播和通信系统连接。6、在OFDM 调制系统（TDS-OFDM）中实现了先进的信道编码和时域信道估计/同步方案，降低了系统 C/N 门限，以便降低发射功率，从而减少对现有模拟电视节目的干扰。7、支持便携终端低功耗模式。8、支持多种工作模式。

    传输速率可选范围5.414～32.486 Mbps；调制方式可选QPSK、16QAM、64QAM；保护间隔可选55.6ms、125ms；内码码率可选0.4、0.6、0.8。

国标DTMB的传输数据率（Mbps）

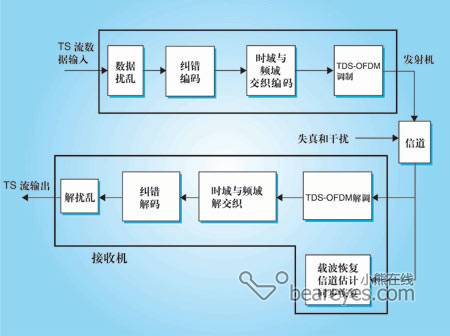

    国标DTMB方案构成如图所示。电视节目或数据、文本、图片、语音等多媒体信息经过源编码、信道编码后，通过一个或一个以上的发射机发射出去，覆盖一定区域。根据地面数字多媒体电视广播的服务需求、传输条件和信道特征， 国标DTMB传输系统采用了创新的时域同步正交频分复用（TDS－OFDM）单多载波调制方式。这种调制方式，主要针对地面数字多媒体电视广播传输信道线性时变的宽带传输信道特性（频域选择性与时域选择性同时存在的传输信道）所设计。由于TDS－OFDM适用于具有多径干扰和多普勒频移的传输信道，因此其同样适用于地面数字多媒体电视广播以外的其他宽带传输系统。

1. 创新的TDS-OFDM 调制

    国标DTMB系统采用了 TDS-OFDM，其特点是同步头采用了伪随机序列，在每个 OFDM 保护间隔周期性地插入时域正交编码的帧同步序列， TDS-OFDM调制按下列步骤进行：a.输入的MPEG－TS码流经过信道编码处理后通过星座映射形成3780点的星座；b. 采用IDFT将该3780点星座变换成长度为3780的离散样值（单载波模式不需要这一步骤）帧体（500μs）；c. 在OFDM的保护间隔插入长度为420（或595，945）的PN序列作为帧头；d. 将帧头和帧体组合成时间长度为555.56μs（或578.7μs，625μs）的信号帧；e. 采用具有线性相位延迟特性的FIR低通滤波器对信号进行频域整形；f. 将基带信号进行上变频调制到RF载波上。

2. 原创的数字电视广播帧结构

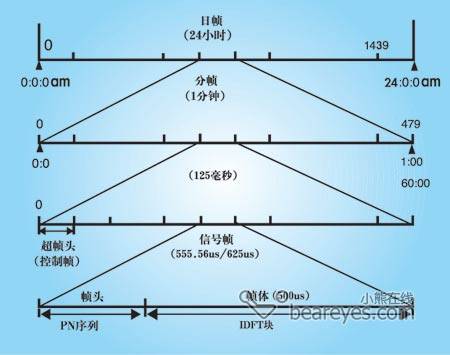

国标DTMB的分级帧结构

    为了实现快速稳定的同步，国标DTMB采用了分级帧结构，它具有周期性，并且可以和绝对时间同步。帧结构的基本单元称为信号帧，225个信号帧定义为一个帧群，480个帧群定义为一个超帧。帧结构的顶层称为日帧，由超帧组成。信号帧的帧体采用多载波调制方式或单载波调制方式，帧体的子载波数为3780或者为1。子载波数为3780时，相邻子载波的间隔为2 kHz,每个子载波符号采用MQAM调制。信号帧的帧体除了正常的数据流外还包含传输参数信令（TPS），用以传送系统配置信息。它由36 比特组成，并用QPSK映射为18个子载波或者星座。

    国标DTMB的超帧由一个控制帧和相邻的224个信号帧构成，每个超帧的持续时间为125 ms，超帧中的第一个信号帧被定义为超帧头（控制帧），用于传输控制该超帧的信令。超帧中的每一个信号帧有惟一的帧号，它被编码在帧头的PN序列中。每个超帧由一个9bit的超帧号标识。超帧号被编码在信号帧的传输参数信令（TPS）中。TPS在超帧的每个信号帧中重复，只在新的超帧开始时才能改变。

    国标传输系统的分帧包含480个超帧，分帧中的每个超帧由其超帧号惟一识别。分帧的第一个超帧编号为0最后一个超帧编号为479，每个分帧的持续时间为60s。国标DTMB的日帧由1440个分帧组成，以一个自然日为周期进行周期性重复。在北京时间0∶0∶0AM，系统的帧结构被复位并开始一个新的日帧。

3. 原创的广播同步传输技术

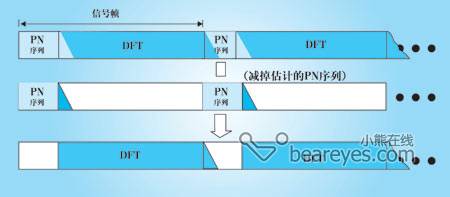

填充PN序列的保护音隔功能恢复原理

    PN序列除了作为OFDM块的保护间隔以外，在接收端还可以被用做信号帧的帧同步、载波恢复与自动频率跟踪、符号时钟恢复、信道估计等用途。由于 PN 序列帧头与 数据帧体正交时分复用，且 PN 序列对于接收端来说是已知序列，因此，PN 序列和帧头与数据帧体在接收端是可以被分开的。接收端的信号帧去掉 PN 序列后可以看作是具有零填充保护间隔的OFDM。

电视节目也高清，数字电视实际效果

说了半天，数字电视的效果究竟如何呢？下面就一起让我们来看一看：

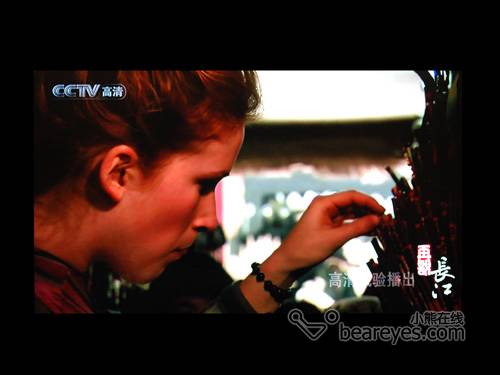

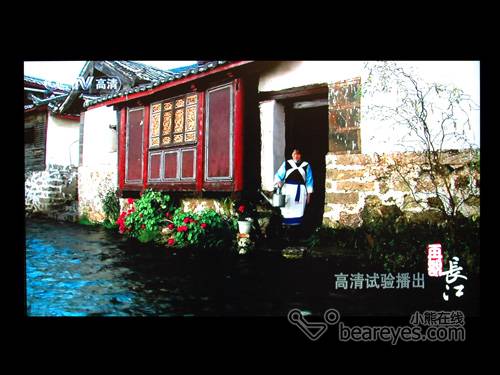

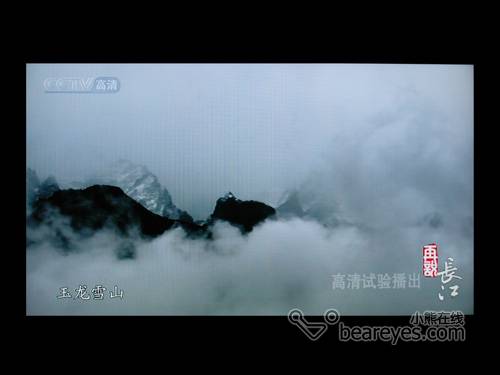

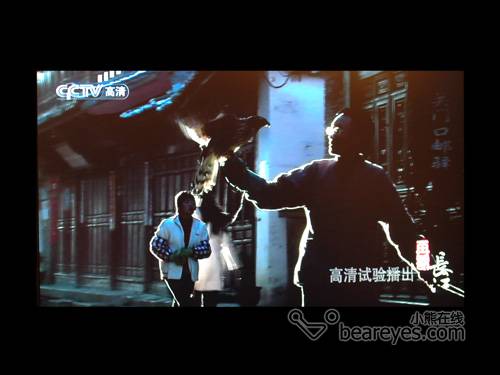

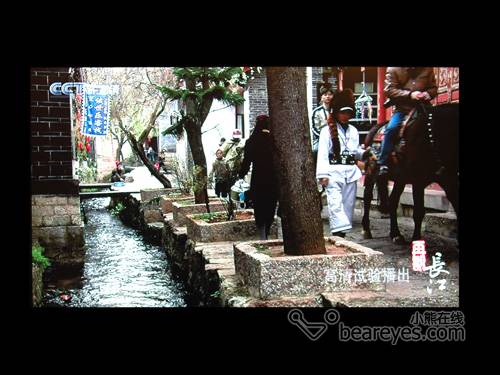

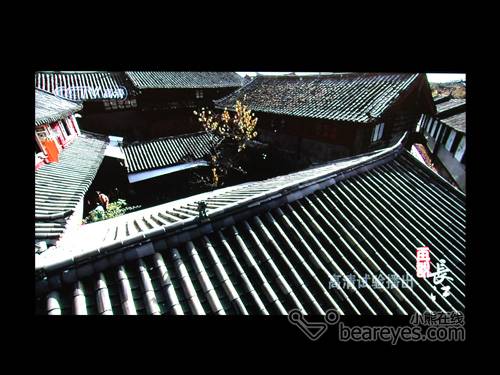

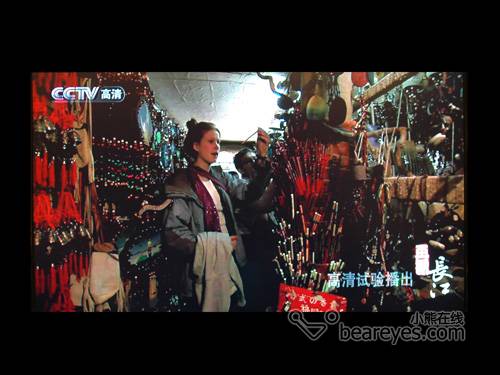

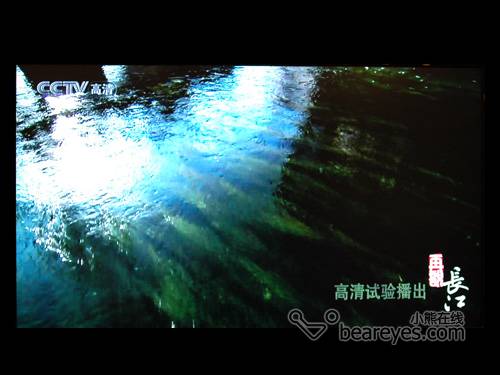

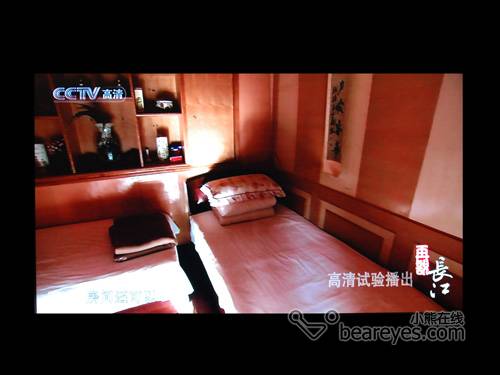

    比起普通电视来，数字信号明显清晰许多。仔细看瓦砾的边缘与波澜的水面，层次与细节十分清晰。即使凑近了看，也能看到微小的细节。

    数字信号流畅度尚可，注意最好把天线架在无遮挡的窗边，如果在屏蔽效果比较好的室内，可能信号比较弱或没有信号。这就好比以前的电视节目，从无线到有线，现在数字电视也在走这么一段路程。DTMB另一个问题是节目源少，目前只有中央台开设了高清频道，用来看看实事和奥运是够了。但想看一些其他节目，还要等待国家和电视台的建设。

    在信号良好的情况下，长虹 LDTV42700U与数字信号简直就是最佳搭档。42寸大屏幕1080P显示能力，加上数字信号视频源，点对点还原高清信号无失真。以往传统的模拟信号进入电视，需要做一次模拟->数字转换，让本来就不甚清晰的图像再次损失。数字化液晶电视与数字信号是天生一对儿，真正体现高清晰、无失真的优势。

长虹量子芯，42寸全高清数字化液晶

长虹 量子芯，42寸全高清数字化液晶

    长虹 LDTV42700U造型稳重而不失儒雅，黑色边框与底座设计干净利落，加上白色镶边带来别样风情。

    尽管以传统的黑色调为主，但长虹 LDTV42700U在材料工艺上颇下了一番功夫。黑色钢琴漆边框面板，不会让人觉得生硬与死板。白色镶边更是独特，使电视更赋层次感。

    与外观相比，更为精细的是长虹 LDTV42700U的面板。1920×1080分辨率可以点对点还原1080P全高清视频，特别适合播放数字信号。达到8000：1动态对比度，提供178°/178°可视角度，保证清晰视觉还原。即使没有数字电视模块，LDTV42700U也是一款高端42寸液晶电视。

天堑变通途，双路HDMI数字接口

    长虹 LDTV42700U是一台数字电视，除了可以接收数字电视信号外，还可以连接各种影音设备，如PS3、XBOX360、蓝光播放机等。其实这些影音设备，与电视信号遇到同样的困难，无法进行数字化连接。为此，LDTV42700U配备两路HDMI数字接口，让各种高清影音设备都可以实现无损连接，数字信号不失真。当然传统的模拟接口也一应俱全，兼容传统影音设备。

电视侧面的接口

    长虹 LDTV42700U的圆形底座坚实有力，安装的时候小编颇费了一番力气。亮漆设计避免生硬死板，保持稳固同时也带来美感。

长虹LDTV42700U：菜单功能一览

长虹 LDTV42700U：菜单功能一览

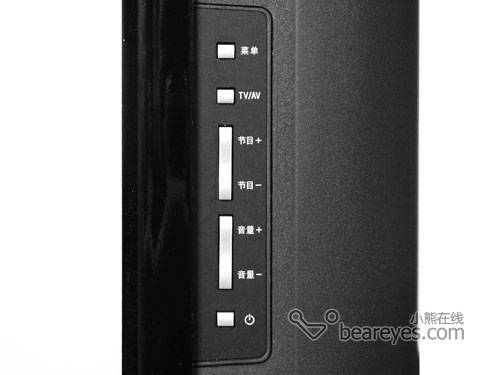

长虹 LDTV42700U的OSD菜单按键

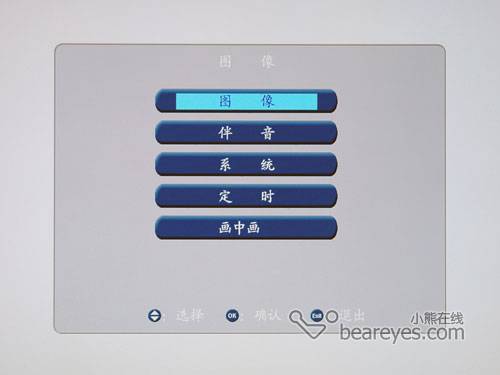

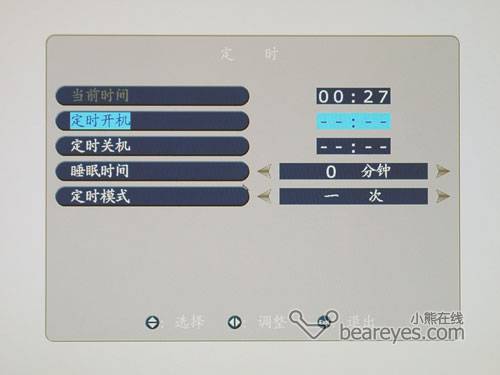

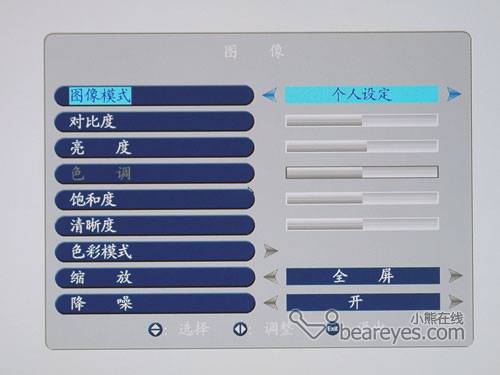

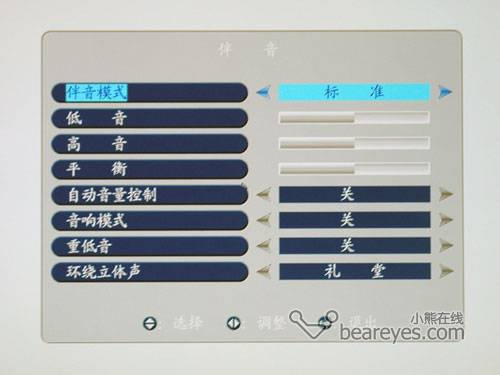

菜单被分为五大类，包括：图像、伴音、系统、定时和画中画。

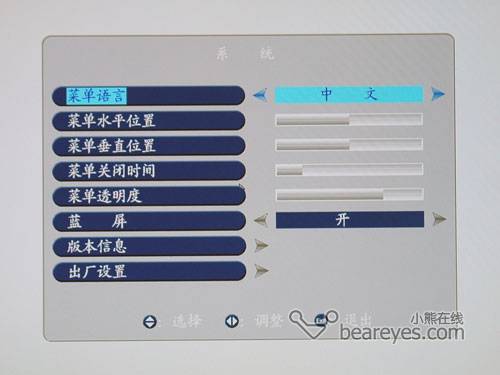

每个大类中都有详细的小类选项，给用户的调整空间很大。

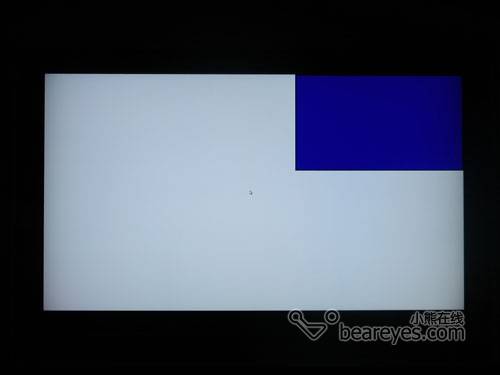

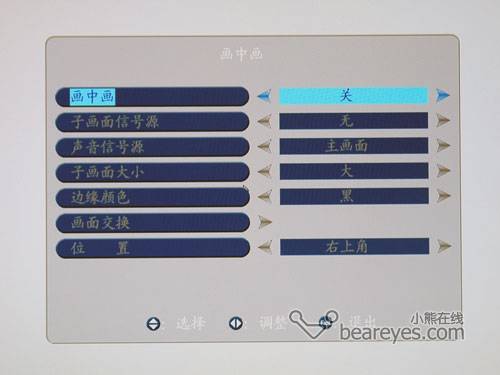

画中画显示

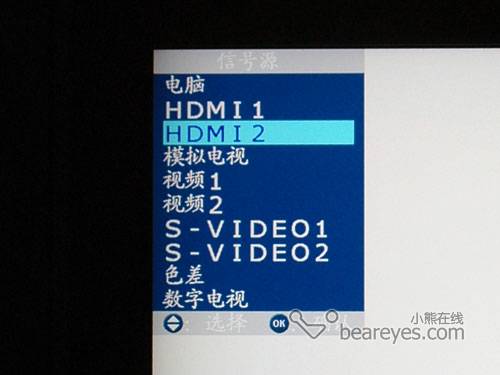

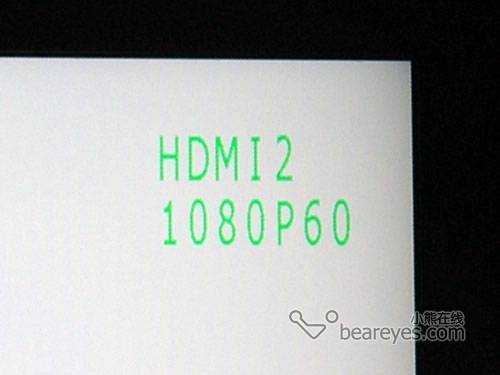

    遥控器可以直接对播放信号进行选择，信号切换时屏幕会显示状态。上图为小编通过HDMI接口连接长虹LDTV42700U，1080P视频格式60Hz刷新率。

客观性能测试：明艳色彩表现

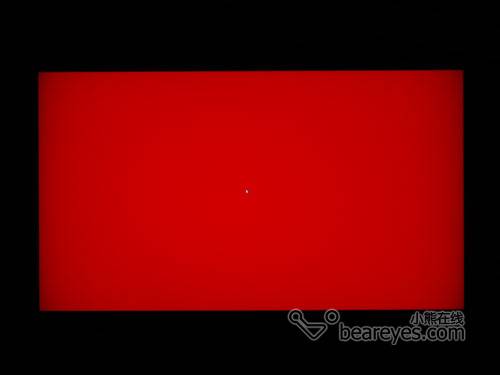

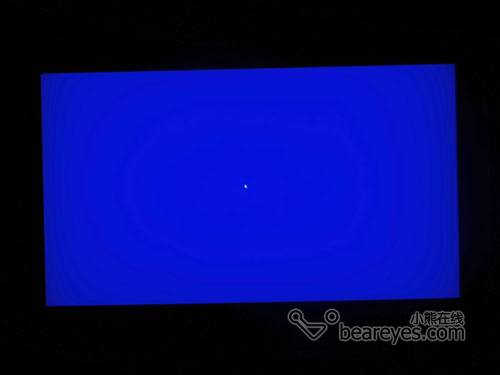

    长虹 LDTV42700U三原色表现纯正，特别是屏幕十分明艳，给人眼前一亮的感觉。屏幕上没有发现坏点，且亮度均匀性很好，几乎察觉不到暗边和暗角。

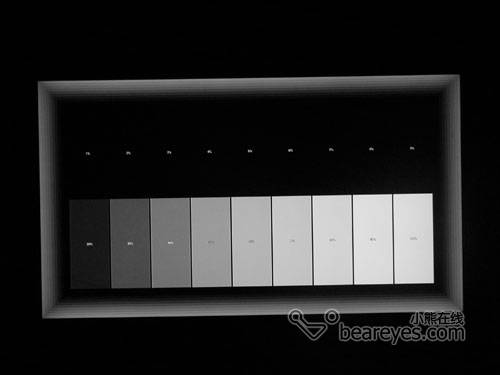

灰阶高亮部分没有过曝，低亮部分可以看到3%灰格。

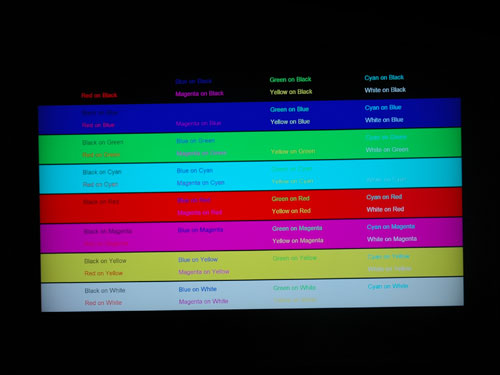

    长虹 LDTV42700U在色彩镶嵌测试中表现上佳，尽管屏幕比较明艳，但一些高亮色彩搭配没有出现融色，色彩分离度很好。

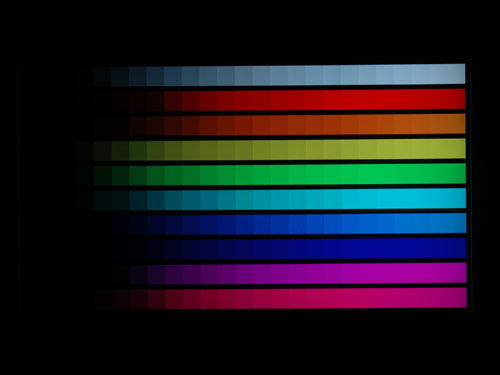

色彩的过度可以清晰分辨，只是低亮部分有轻微丢灰。

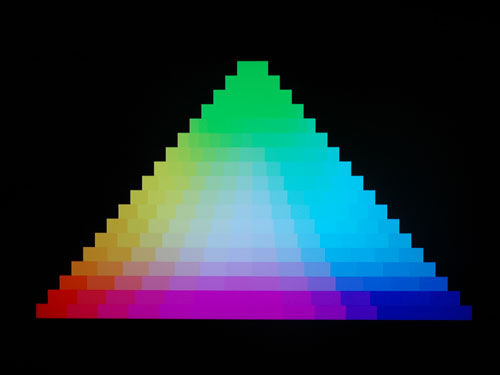

长虹 LDTV42700U三原色顶端过度清晰，中心高亮区域没有过曝，在色彩表现和过度方面令人满意。

高清图像演示：全高清大屏幕

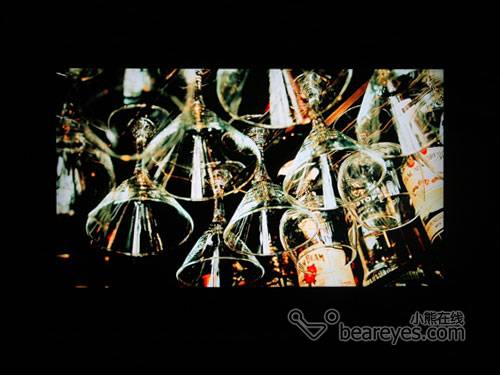

    长虹LDTV42700U的42寸大屏幕，让图像显得活灵活现。一般家庭客厅在20平米左右，使用42寸电视刚刚好。大屏幕带来逼真的视觉感官，图像大小如真实一般。

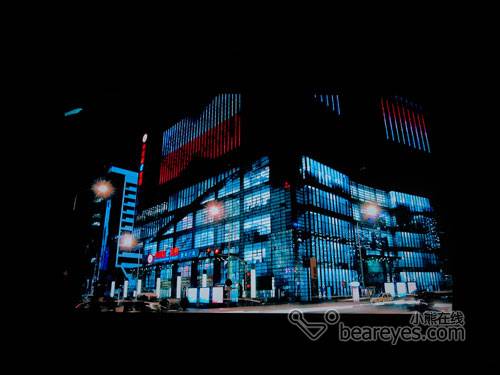

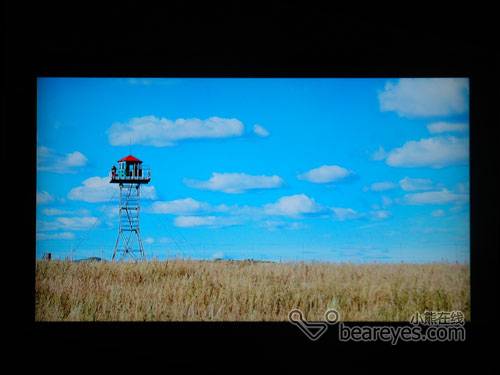

    看这种大场景更体现42寸屏幕的优势所在，宽阔的视野感官和1080P屏幕显示，长虹 LDTV42700U充分体现大屏全高清。

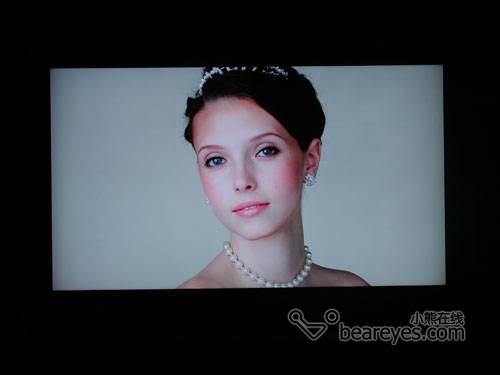

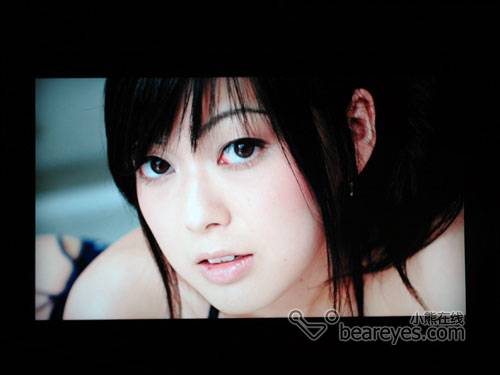

    长虹 LDTV42700U明艳的色彩表现，对于人像还原帮助很大。摆脱沉闷的色调，清馨活泼的色彩让屏幕中的人物显得栩栩如生。

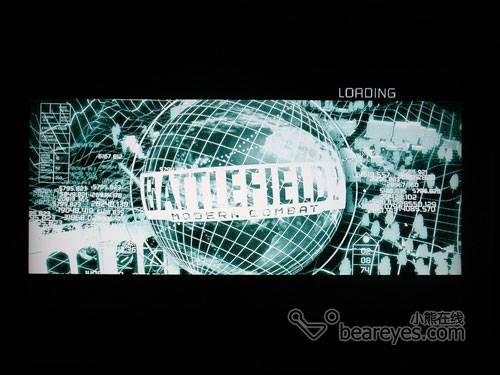

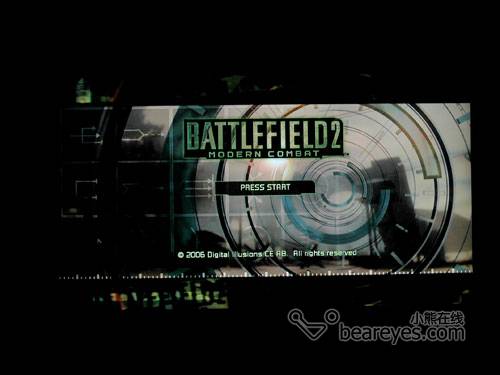

3D游戏体验：XBOX360动感游戏

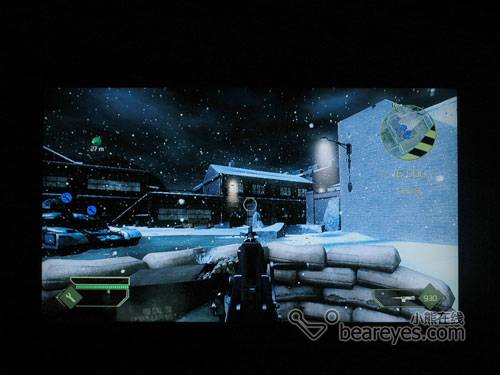

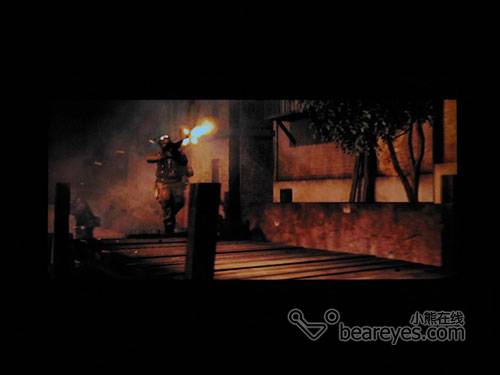

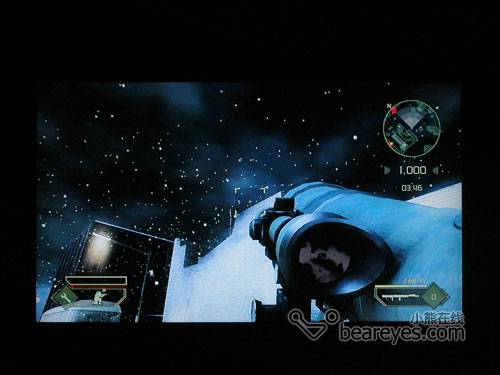

    强烈反差对比、动态3D图像，长虹 LDTV42700U都完美还原。没有别扭的漏光、没有恼人的拖影，在色彩与图像表现方面LDTV42700U无可挑剔。

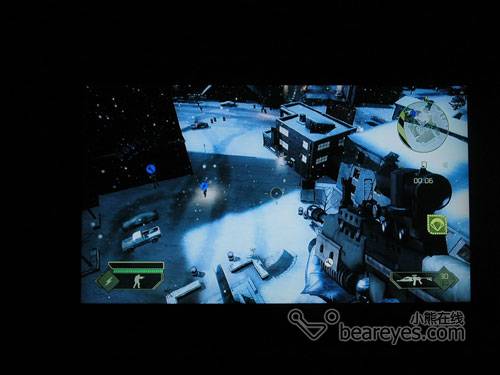

    游戏画面当中，42寸1080P屏幕带来很强的真实感，好像真的置身游戏当中。炮火轰鸣、子弹呼啸而过，一切都变得那么“真实”。还要说一句，由于使用HDMI接口与XBOX360连接，不需要进行任何设置，就能够达到数字影像与声音的传递，大大简化安装调试过程。

3D游戏体验：XBOX360动感游戏

    没有什么能够阻挡，电视信号数字化进程。在这一进程当中，各种规格不断涌现，想要率先享受高清数字电视，你同样需要一台能够适应多种数字模式，并且可以进行升级的电视。长虹 LDTV42700U一举打破传统机顶盒的弊端，以模块化U-DTV进行推广。不仅降低成本开支，消费者也可以根据情况选择模块，同时升级功能让U-DTV适应能力更强，是真正多赢的数字电视解决方案。

    长虹 LDTV42700U不仅是一台数字电视，在显示功能方面做的也十分出色。42寸液晶面板，拥有1920×1080分辨率，真正达到1080P点对点显示。无论数字高清信号，还是3D游戏与高清视频，都可以清晰播放。配备两路HDMI接口，实现数字信号无失真传送。

    有别于普通机顶盒与一体机，长虹 LDTV42700U以更为成熟的模块化方式，解决当前数字信号模式与规格问题，真正将数字电视推向普及。
