    三、银河国标地面数字高清机顶盒的亮点

    3月22日，在CCBN2008展会现场，江苏银河电子展台HDT3200国标地面数字高清机顶盒夺人眼目。国标地面数字高清机顶盒支持中国地面数字电视标准DMB-TH/ADTB-T，支持多种视频输出（YPbPr、VGA、HDMI、CVBS、S-VIDEO）,支持数字音频S/P DIF输出，支持Full 高清视频：1920x1080i/1920x720p，PAL/NTSL 自动识别、强制转换，支持国内多种主流条件接收系统，支持电子节目指南（EPG），OSD菜单显示，可选画中画（PIP）、硬盘录制（PVR）功能。

    银河国标地面高清机顶盒HDT3200的突出特点如下：

    1,  HDT3200国标地面数字高清机顶盒采用功能强大、性能稳定的ST7xxx系列高清单芯片处理器

    该芯片集嵌入式CPU、传输流解复用/解码、视频解码、图像处理、音频解码、高速USB2.0接口、数字视频接口（DVI）、高清多媒体接口（HDMI）等功能于一体。高可靠性能，处理能力强，支持目前机顶盒市场上所有的中间件，同时能够支持未来的软件升级。

    2,  HDT3200国标地面数字高清机顶盒采用超低门限的进口高频头

    采用超低门限的进口高频头，具有很优越的接收性能。相位噪声低、抗干扰能力强。其高频调谐器工作稳定可靠，在弱信号的情况下仍然保证信号的有效接收，使低门限接收在该机型中得到完美体现。

    3,  HDT3200国标地面数字高清机顶盒解调部分为模块化设计，目前采用上海交大最新第三代解调芯片

    HD2812模块，支持单载波模式，具有高可靠性特点。未来通过升级解调模块，采用单/多载波融合解调芯片，现有整机可完全接收国标地面数字高清、标清节目。

    四、国标地面数字高清机顶盒HD3200的技术参数

    4.1  微处理器和内存
       微处理器型号:         STi7710BUC
       主频：                200MHz
       程序闪存：            4-16MB
       程序缓存DDRAM：      64MB
       E2PROM：              8-64KB

    4.2  高频头
       高频头               松下 EN57V11D8F
       RF输入接口：         F型（英制）
       输入频率：           VHF:174～230 MHz
                              UHF: 474～870 MHz
       输入阻抗：           75Ω
       输入电平：          27dBuV～87dBuV (64QAM)
       物理频道带宽：       6，7，8MHz
       频率捕捉范围：      ±300K
       输入反射损耗：      ≥8dB
       解调方式：          QAM4,16,32,64
       符号率：            3.6～6.952 Mbaud

    4.3  复合视频输出接口
       解码标准：          符合MPEG-2 MP@HL兼容MPEG-1解码
       视频输出幅度：      700±30mVp-p
       视频同步幅度：      300±20mVp-p
       带外干扰抑制比：    ≤-35dB
       视频幅度-频率特征： ±0.8dB   (≤4.8MHz)
                             0.8～ -3.0dB   (4.8～5.8MHz)
       微分增益：          ≤5% mVp-p
       微分相位：          ≤5o mVp-p
       射频信杂比(加权)：  ≥56dB
       亮度(非线性失真)：  ≤4%
       色度/亮度增益差：   不劣于±5%
       色度/亮度时延差：   不劣于±50ns
       K系数：            ≤4%
       电视制式：          PAL：720×576 D/K，NTSC：720×480
       视频格式：          4:3，16:9

    4.4  S-VIDEO输出接口（可选）
       亮度信号(含同步信号)：1.0V p-p(75Ω)
       色度信号：            0.3V p-p(75Ω)

    4.5  模拟分量视频接口
       Y信号输出幅度：        - 300～700mV(p-p)
       Pb和Pr信号输出幅度：  ±300 mV(p-p)
       任意一对信号时间一致性：≤±5ns
       阻抗：                  非平衡75Ω
       物理接口：              3×RCA
       分辨率：1920X1080i,1280X720P,720X576P,720X480P

    4.6  高清输出接口
       HDMI高清输出接口
       模拟高清输出接口YPbPr/VGA 可切换
       分辨率：1920X1080i,1280X720P,720X576P,720X480P

    4.7  复合音频输出接口
       音频输出电平：      ≥-8dBu  (1KHz+4dBu(-20dBFs)输入)
       音频失真度：        ≤1%(20Hz～20KHz)
       音频幅度特性：      ±2 (20Hz - 80Hz)
                             ±1 (80Hz - 13.5kHz)
                             ±2 (13.5Hz - 20kHz)
       音频信噪比(不加权)：≥70dB
       音频左右声道串扰：  ≤-60dB
       音频左右声道相位差：≤5度
       音频左右声道电平差：≤0.5dB
       音量调节：          32量级
       采样频率:           32KHz，44.1 KHz，48KHz
       位解析度：          24bit
       物理接口：          2×RCA（L，R）

    4.8  S/P DIF数字音频输出接口
       同轴（Coaxial）、光纤（Optical） S/P DIF可选

    4.9  数据接口
       RS-232：            9芯、阴性
       波特率:             115200bps

    4.10  前面板
       LED数码管：       4位， 绿色（或红色）
       指示灯：           2个(电源灯：红色；锁定灯：绿色)
       功能键：           7个(菜单键，音量增/减，频道上/下，确认键，待机键)
       CA卡槽：          1个

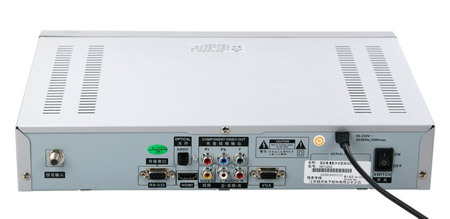

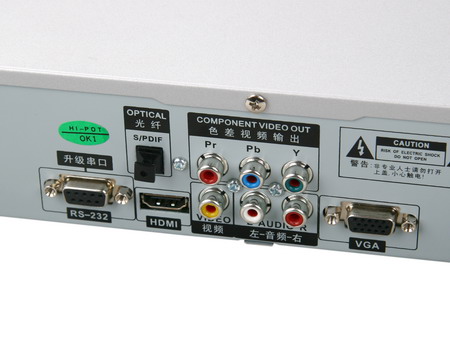

    4.11  后面板物理接口

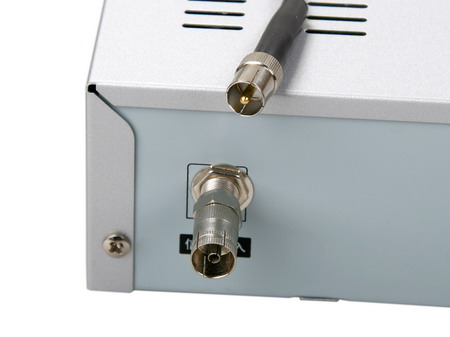

       有线信号输入口：   F型（英制）
       复合视频输出：     1组RCA型，75Ω
       S-Video输出口：    1个
       模拟高清分量视频接口： 1组
       模拟高清VGA视频接口： 1个
       数字高清HDMI音视频接口： 1个
       复合音频输出口：   2组，RCA型，600Ω不平衡
       数字音频接口：     1个，S/P DIF接口（光纤）
       软件升级串口：     1个，RS-232串口，DB9阴头
       电源开关：         1个

    4.12  电源及其它
       输入电压：          AC80-250V，50/60Hz
       功耗：              ≤15W
       重量：              3.0~3.5Kg
       尺寸：              280mm×210mm×40mm（320mm×230mm×60mm）
