调音台基础知识和应用之一

——调音台的整体介绍

    很多朋友总是问关于调音台的问题。他们想了解如何用调音台连接音频卡，并且如何实现乐手返送，如何连接监听等等。或者搞不懂CUBASE,NUANDO,SAMPLITUDE,SONAR里面的调音台。知识是相通的，无论是软件里的调音台还是数字式调音台，他们设计原型都来自模拟调音台。我想如果大家能花时间了解调音台输入输出的基本知识，这一切都可以自己搞定！我总想写些关于调音台的文章，但一直懒的动笔。正好我一个朋友，他学校里有一台YAMAHAGA32/12和一台AKAI16轨机架硬盘录音机。他不太会用，让我帮他翻一些资料，并且把他们连接起来。这个调音台有编组、辅助、独立的监听母线、甚至还有2路矩阵输出，除了没有DRIECTOUT直接输出，也算是功能比较全了！当然它并不是一个录音用的调音台，他的主要工作是用于现场扩声。我就以这个YAMAHAGA32/12调音台为例，和大家一起学习关于调音台的问题，了解调音台输入输出的基本知识。最后我们把调音台和AKAI录音机连接起来，实现分轨、并轨和缩混录音。

    一、先认识一下。

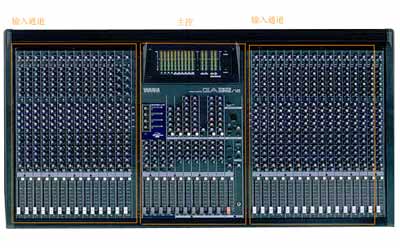

调音台面板

    上面是调音台的面板。看上去很复杂？不用害怕，其实它可以主要分成两个部分：输入通道部分和主控部分。细分的话包括输入部分：单声道输入、立体声输入、效果返回输入、磁带返回和TALKBACK（对讲）。输出部分：立体声主输出（通常的MIX）、编组输出、辅助输出、矩阵输出、控制室监听、磁带输出。

    从它的型号GA32/12,我们可以知道它有32路输入通道（28路单声道输入和2对立体声输入），12条母线输出通道（或叫总线）。输入通道大家都知道，但什么叫母线呢？母线的英文是BUS,对于调音台，是指音频信号混音的线路。母线分为立体声母线（也称为MIX或者ST）、辅助母线（AUX）和编组母线（GROUP）。当然还有监听母线，后面会详细介绍。

    GA32/12有1对立体声母线，10条编组和辅助母线。这个YAMAHA的GA32/12，其实比一般的调音台还要复杂一些。一般调音台，我们会说它有几个输入通道，有几个编组，有几个辅助。但是这款调音台，它有一个很特殊的技术，YAMAHA自称为GA(Group/Aux)Diversityfunction——编组/辅助变化功能（请看下图主控A部分）。它有4个开关，当他们抬起时处于VARIABLE变化状态，调音台M1到M4母线就是辅助母线。当它们被按下去的时候，处于FIX固定状态，调音台M1到M4就变成编组母线。为什么这样设计？设计者想让这款调音台能同时胜任多种用途。当这个调音台被用作扩声的主控调音台时，需要有编组母线。而作为舞台监听调音台时则需要更多的辅助母线。这是后话，我们课下讨论。为了说明编组的作用，我们现在把这些按钮按下去，这样就得到了4条编组母线。

GA Diversity功能是这款调音台最特殊的部分
