HTPC影音小精灵 升技A-N78HD性能实测！

升技A-N78HD闪亮登场

■

    升技公司最近推出了一系列主板新品，其中就包含两款采用NVIDIA公司研发代号为MCP78芯片组的产品。其中一款型号为，另外一款便是我们今天要为大家介绍的A-N78HD。这款主板以数字家庭功能设计为主要卖点，融合了众多HTPC产品的因素，并保持了升技品牌主板一贯的高品质特征。

　　我们来更详细的介绍一下这款主板。如图所示，这款型号为A-N78HD的产品采用了Micro-ATX的PCB，是典型的集成型主板设计。芯片组为NVIDIA公司的GeForce 8200+nForce630a。它的处理器接口为SocketAM2+，所以可以支持AMD公司最新的Phenom奕龙系列处理器，并且向下兼容SocketAM2接口的Athlon64 X2、Sempron等产品。当选择使用最新的Phenom系列CPU时，大家可以应用到相当先进的Hypertransport 3.0系统总线，相比Hypertransport 1.0的速度而言获得了多倍提升，面对当前应用处理越来越大数据量的趋势，更高的总线能够为您提供更宽广更有速度的数据通路。

　　处理器供电系统向来都是升技品牌重视的部分，也正因为这种重视而获得了众多DIY玩家的认可。A-N78HD自然也保持了这个特点，从特写图中可知，四相供电模式的设计非常严谨，1+2mosfets配合R47M封闭式电感及双滤波固态电容的组合用来应付功耗越来越低的AMD处理器自然是非常轻松的。

升技A-N78HD的内存供电部分依然严谨，名厂电容也是升技特色之一

　　我们非常赞赏使用4根内存插槽的设计。升技A-N78HD便使用了4个内存接口，配合不同的CPU，现阶段最高能够支持DDRII1066规格的内存产品。在实际应用中，升级时才能够体会到多接口的好处。编辑个人使用一款MCP73主板，2根内存插槽，原有内存1G，因使用需要想进一步提升至2GB容量，但原有内存已经插满内存插槽，升级只能卖掉原有内存，如果有4根内存插槽则可以不用考虑这些问题，所以在使用中4根DIMM内存插槽还是非常实用的。

升技A-N78HD图形能力介绍

■

　　在本页中，我们将主要给大家介绍升技A-N78HD的显示部分。

　　首先是外围扩展接口部分的介绍，周边几个扩展接口大家都已经非常熟悉了，我们不再过多描述，左中部的显示接口是我们要讨论的重点。这款升技A-N78HD的显示输出接口非常齐全：HDMI、DVI以及VGA，这样的组合可以方便大家连接CRT、LCD等显示器，另外HDMI还可以让A-N78HD轻松成为HTPC的中心，连接大屏幕液晶电视也将会更加方便。

　　现在要为大家介绍的是A-N78HD这款主板的板载GPU。刚才看到了比较齐全的输出接口，大家自然而然会联想到这款主板产品的板载GPU。是的，升技A-N78HD采用了目前非常先进的显示GPU产品GeForce8200。它同样采用了统一渲染架构，运算核心为可以进行Vertex Shader、Pixel Shader以及Geometry Shader通用计算的流处理器。这款GPU能够支持目前流行的DirectX10技术，支持ShaderModel 4.0，可以良好支持Windows Vista Aero级别的操作界面。

　　在基本板载GPU之外，升技A-N78HD还提供了一个扩展GPU的接口——PCI-Express x16，它的版本是目前最新的2.0，带宽相对于上一代总线系统提升了一倍，在多媒体数据量成几何数量级增加的情况下，显示带宽的提高还是非常有必要的。当最新的3D游戏让板载GPU不堪重负时，游戏玩家便可以通过这一接口对系统3D运算能力进行升级，从而获得更好的游戏效果。

　　升技A-N78HD能够做到的当然不仅是这一点点。因为采用了最新的NVIDIA芯片组产品，使得它可以支持Hybird SLI功能。Hybird SLI，这个词汇已经在众多媒体上曝光了，诸多DIY玩家都知道它的功能，即：采用支持Hybird SLI功能的芯片组与支持Hybird SLI技术的显卡产品时，安装相应驱动，即可启动Hybird SLI功能，此功能可以在进行3D运算时同时启用板载GPU与扩展GPU，使得整个系统的GPU都在进行工作，由此便可以进一步提升系统的3D运算能力了。当然，这项功能还有一个人性化的设计，即当用户不需要进行高负载3D运算时，可以通过软件关闭扩展GPU，从而能够降低系统能耗，这种绿色节能设计是非常值得提倡的。

升技A-N78HD扩展功能详解

■

　　在本页中，我们将为大家介绍升技A-N78HD产品的扩展功能，其中包含音频功能、网络功能以及磁盘扩展能力等。

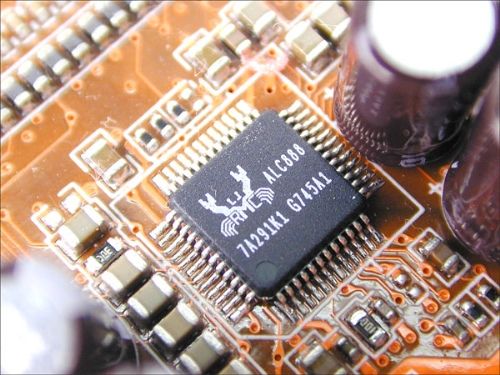

　　升技A-N78HD采用了Realtek公司的音频解决方案，具体芯片如图：ALC888。这是一款高性能的集成Codec产品，它支持7.1+2声道的高品质音频输出，并且软件支持EAX 1.0/2.0、A3D、I3DL2、HRTF 3D、DirectSound 3D，并对语音功能做了相关优化。硬件功能中，所有DAC能够均可以支持44.1k/48k/96k/192kHz的采样率，ADC则可以支持44.1k/48k/96k的采样率。另外在S/PDIF输入与输出中均可以支持16/20/24bit的44.1k/48k/96k/192kHz的采样率，在板载Codec中，其规格属于较高水准。

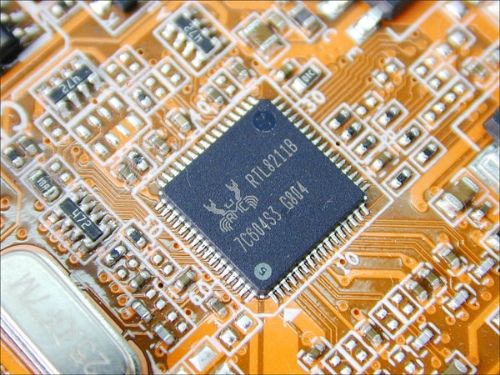

　　在网络功能方面，升技A-N78HD依然采用了Realtek公司的解决方案。这颗PHY芯片为RTL8211B，这是一款10M/100M/1000M的自适应网络芯片，它支持1-Port与网络相连接。对于普通用户而言，其功能已经可以满足大家的要求，另外其0.15μm的工艺制程还保证了使用中更低的功耗，这也符合升技A-N78HD的高性能低功耗设计初衷。

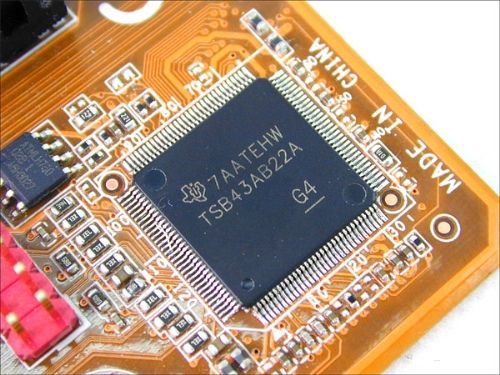

　　来自于TI公司的TSB43AB22AG4的IEEE1394控制芯片，这款IC为升技A-N78HD提供了IEEE1394的扩展功能，可以为目前众多的DV等产品提供便利的连接能力。它支持100M bit/s、200M bit/s以及400M bit/s的传输速率，是目前IEEE1394传输率最高的等级，我们从官方网站中看到，这颗芯片的千颗采购价约为3.8美金，相对而言其集成后的成本要比日后独立购买IEEE1394扩展卡要合算一些。

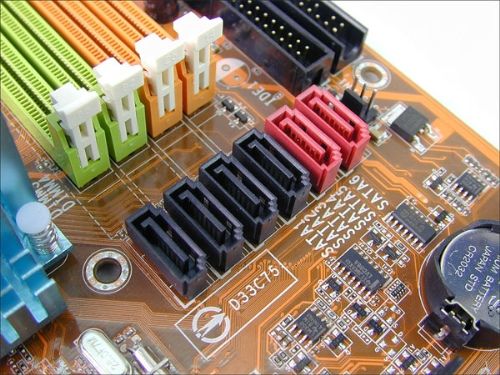

　　升技A-N78HD的磁盘扩展能力令人满意，除去提供了基本的单IDE之外，还提供了一个已经很少用到的软驱接口，而目前主流的SATA接口更是达到了6个。对于磁盘功能要求较多的玩家也可以通过芯片组的支持来实现多种RAID模式，如我们熟知的RAID 0、RAID 1、RAID 0+1等等。

升技A-N78HD设计细节解析

■

　　升技A-N78HD的扩展功能介绍告一段落，在本页中，我们将为大家介绍升技A-N78HD这款产品一些自己独特或人性化的设计，希望这些介绍对于您的采购也能够起到帮助。

　　首先非常醒目的便是在主板末端横向排列的四个USB扩展插针。除去外围接口部分已经集成的4个USB接口外，升技A-N78HD还提供了许多高端主板都不具备的4*USB扩展插针，如果您使用的是标准ATX机箱，那么即便每组仅输出一个USB接口，这款升技A-N78HD也能够为您提供多达8个USB输出。此外还应值得注意的是，在USB扩展输出的旁边，我们还见到了针对每组扩展所设计的保险措施，这种设计是非常值得提倡的，在北方的冬天，因静电问题导致的USB设备烧毁屡见不鲜，增加保险措施的主板显然可以更好的保护设备，并提供更为安全的系统平台。

　　不仅仅是在USB扩展部分，在板载接口部分以及其他主要输出扩展接口的部分，升技也都设计了保险措施，这种细节的设计通常不太引人注目，许多主板厂商为了精简成本都将这些保护措施省略掉了，升技能够多年如一日保持这种扎实的设计、制造风格，我们深感欣慰。

　　另外一个细节也是大家很容易忽略掉的，那便是主板板载的风扇接口。在日益细分的市场中，HTPC因家电似的外观与丰富的功能受到了众多朋友的欢迎，而小机箱内的散热问题则显得愈发严重。采用Micro-ATX架构设计的升技A-N78HD采用了4个风扇接口，配合升技主板的风扇控制功能，大家可以在系统稳定性与系统静音之间找到良好的平衡。

升技A-N78HD性能测试平台

■

　　不知道我们的产品介绍是否能够对您的选购起到帮助作用，从产品本身角度而言，我们已经将它主要的功能与自身细节特点都呈献给大家，如果您想进一步了解这款产品，那么就请关注我们的具体性能测试环节。

　　以上为升技A-N78HD的具体性能测试平台。我们在测试中选择了一套比较主流的平台，因为目前的驱动尚不成熟，无法开启Hybird SLI技术，所以我们仅使用升技A-N78HD的板载GPU进行图形部分的性能测试，待日后驱动成熟之后将会大家带来更为丰富的性能测试。

    我们选择了一套尽量贴近用户实际使用的测试方案，在这套测试方案中，基本性能测试主要包含两个软件，即PCMark Vantage与3DMark06，其中PCMark Vantage具备了很好的理论性能测试基础，通过对于整个平台的全方位测试能够使用户对于它的系统效能有较为充分的了解，而3DMark06则是图形效能在理论上的测试，其分值也具备一定参考意义。

    在游戏性能测试部分，我们将采用实际试玩的方法对这款升技A-N78HD进行测试，即开启帧数测试软件，在试玩中实时截取当前画面的帧数，通过这个帧数来真实反映升技A-N78HD的游戏性能，对于具体游戏软件的设置方法，我们将在后面的专属页面中使用真实截图来告知大家，下面就进入我们的实际测试环节。

升技A-N78HD基准性能测试

■

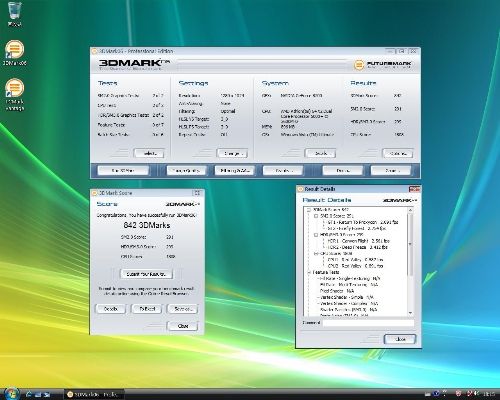

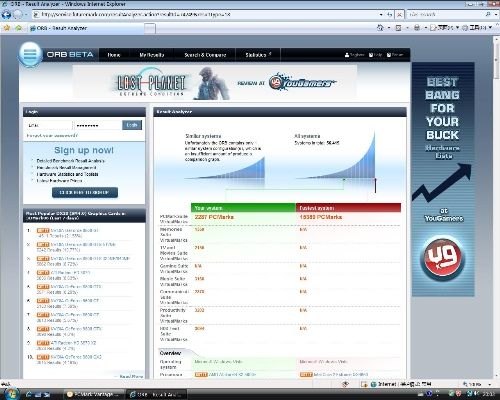

    在基础性能测试软件中，升技A-N78HD表现出了很好的稳定性，在复杂的PCmark Vantage测试中能够通过所有项目的测试，效能表现符合预期水准，能够满足普通用户的应用需求；3DMark也完整顺利通过，不知道随着驱动的更新，其效能是否还有较大的提升空间。

升技A-N78HD《Crysis》测试

■

《Crysis》游戏设置方法

    众所周知，《Crysis》是一款要求相当高的游戏，即便使用顶级显卡也无法在最高画质下流畅进行游戏，使用升技A-N78HD板载GPU进行游戏希望获得流畅速度几乎是一个不可能完成的任务。如我们设置的画面细节及分辨率，在没有阳光的全景光照特效下，基本可以达到如上速度，但如果在白天场景中，帧数则会继续下跌，看来要想进行《Crysis》游戏，还是需要一块更好的独立高性能显卡产品。

升技A-N78HD《使命召唤4》测试

■

《使命召唤4》游戏设置

    实际试玩中，在如上设置方法下，基本可以达到流畅的运行速度，也就是在不使用独立显卡的情况下也能够进行游戏，这比我们预想中的成绩要更优秀一些，应该说A-N78HD的表现是合格的。

升技A-N78HD《极品飞车11》测试

■

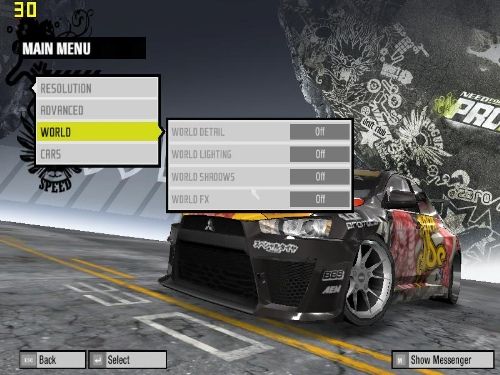

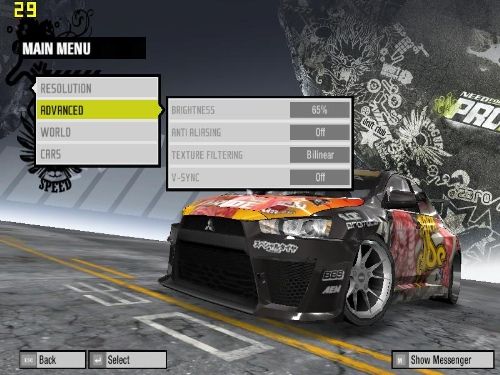

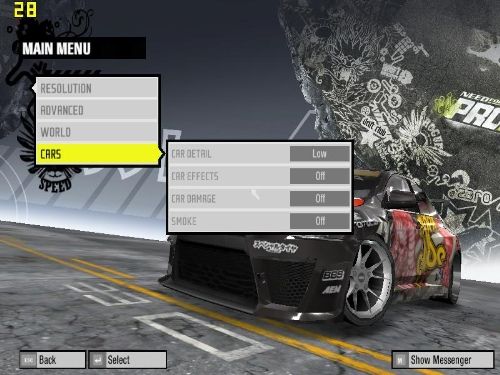

《极品飞车11》设置方法

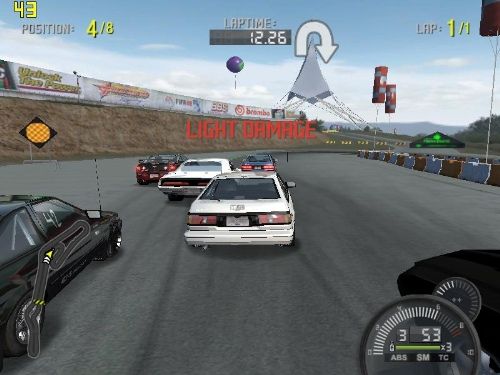

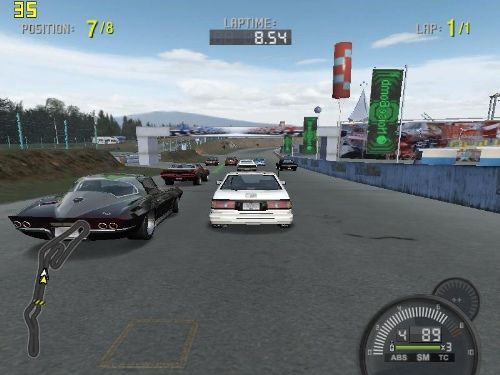

    在如上设置方法下，《极品飞车11》游戏也基本可以正常运行，在最低成本下实现了游戏的需要。我们在画面中也可以看到车身的质量细节，不过仅依靠板载GPU即可达到这样的效能，我们也应该满意了。

    总结：升技A-N78HD是一款非常均衡的主板产品，它适用于HTPC类机器，同时也可以为普通家庭用户使用，当您有影音中心需要时则可以平滑过渡至HTPC中心。在丰富的娱乐功能之外，是这款产品扎实的做工与高品质的细节设计，如我们摘举的风扇接口、USB保险等等，这些小的细节设计恰恰就是一款主板的高品质表现，如果您有类似的需要，便可以考虑一下升技A-N78HD。
