中天信视听LA线阵列音箱的独特设计

       线阵列依托于线性声源的突出优点，在专业扩声系统中得到愈来愈多的应用。IBO历经三年，与欧美多间试验机构合作，开发出了CTR高频平面波发生器，PPI中频相位塞，Prediction Software声场模拟软件等多项专用技术，应用于LA系列。随着LA系列在国内、国际市场的诸多应用，其精准的指向性控制，均匀的声场覆盖，以及突出体积/声压，均得到了业界的认可。该系列包含LA315/LA312/LA208/LA108等多个型号，适用于各种声场的应用。

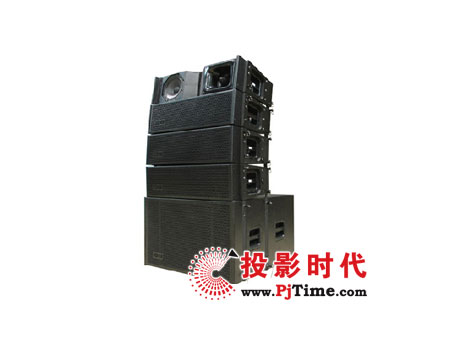

中天信视听科技（深圳）有限公司携LA线阵列

    IBO在线阵列系统高频部分使用自己成熟的压缩单元。解决压缩单元间距离问题的方法是开发一个出口转换器。考虑到号筒长度与失真成正比关系。首先不会使用拉长号筒的方式。

    经过半年多的实验，最终确定使用多通道的方式，将出口等分为若干个通道入口，在三维空间中以最短的相等声学路经分别到达长方形的出口。中天信视听科技（深圳）有限公司将这项试验成果命名为CTR(Compression transform ribbon)意为压缩转带式。LA-315的低、中、高频采用号筒负载（HORN LOADED）而且是轴向非对称设计。

LA-208箱体的设计和特点：

根据线阵列的原则，上下相邻音箱的单元之间的距离应尽量靠近，以达到其单元间的距离，不大于重放信号的波长，箱体一定要设计得扁平，高度比所用的低频单元高不了多少。此外，为了使音箱与音箱之间的间隙最小，减少无效发声区，箱体的侧面前部为矩形（见侧面图a及正面图a）后部反梯形，如侧面为梯形（见侧面图b及下面图b），倒相式箱体在相同低频重放下限的情况下，箱体较小，箱体的高频部份的设计是号筒式。

压缩转带式（CTR）平面波产生器和号筒结合, 声辐射阻抗进一步增加，转变效率进一步提高。

适当的号筒开口角和几何形状，可控制其指向性（见LA-208 俯视图）箱体以15mm（9层）防水夹板制成，所有接口处以中国的传统工艺榫接外加拉钉和黏合胶（见右下图）保证牢固，很多国产和进口音箱都采用中纤板，取其成本低廉，但中纤板有一致命弱点。遇潮或见水立即软化，完全失去机械强度，整个音箱变成纸造的一样，我们宁可采用价格高昂的防水夹板，以保证无论室内，户外，晴天或下雨，音箱的强度能有保证。

扬声器单元的介绍及特点：

LA-208使用了两个L8/50/08PS 8寸单元，这种单元是专门为LA-208而研究开发的，其特点为：

·支架用合金铸造而成。

·纸盆材料是特别配制的,在纸浆内加入特殊配方的碳纤维，羊毛和玻璃纤维。

·纸盆轻而簿, 但十分坚硬。

·磁结构以y30的锶钡铁氧体构成，取其磁通量较高。

·磁结构重达3.45千克，对一个毛重为3.07千克的单元来说，其磁体极为巨大。

·音圈的直径是50mm，音圈用铝扁平线，以线边绕制（见下图），音圈的骨架是KAPTON。两个L8/50/08PS工作于50HZ500HZ频段，但在500HZ1.4KHZ频段，只有其中一个工作，以避免两个同时工作时引起的梳状滤波效应产生的旁瓣。

高频是由一个H3/75/03Z高频压缩驱动器接在一个CTR-3A压缩转带式平面波产生器，H3/75/03Z的特点是：

·3寸钛振膜，折环为Mylar，音圈为铝扁平线，线边绕制（见下图），音圈骨架为KAPTON。

·喉径为1.40寸。

·相位插为同心圆式以适应较大的频宽。

·磁体为y30高磁通量的锶钡铁氧体重达6.05千克。

·CTR-3A由树脂浇铸而成，由有若干等声学长度的通道，从压缩驱动器来的声信号通过这些通道到达CTR-3A的出口时相位相同，产生的是平面波，通过音箱上的号筒，构成一个完整的高频单元。

分频器的要求：

LA-208的中/低频单元的灵敏度（96dB W/M）与高频单元 （106.5dB W/M）比较，相差超过10dB，如果要设内置无源分频器，整个音箱的灵敏度只能是96dB W/M，要牺牲掉高频单元的10dB的灵敏度，很不合理，此外，任何无源分频器都有损耗，实际上的音箱灵敏度要低于96dBW/M，无源分频器也难于解决，由于中/低和高频单元不在同一声学中心，而存在的相位问题，因此LA-208不设内置无源分频器而推荐使用外接有延时功能的电子分频器，例如IBO的D24（2进4出）或D26（2进6出）。

应用场合：

LA-208的单个能产生的最大声压级达128.5dB(高频)及122dB中/低频，若干LA-208组成的线阵列，适宜用于各种室内场所例如剧院，体育馆，中型流动演出及室外音乐会等。
