CDVBC5128型有线数字机顶盒剖析

    2004年底，笔者有幸成为第一批有线数字电视网的用户，并购买了省数字电视网推荐的CDVBC5128型数字机顶盒，有线数字电视开通后，所接收的电视图象比模拟信号更加清晰、稳定，声音更加逼真，接收频道节目比原来多了一倍，达77个。下面将深圳同州电子股份有限公司生产的CDVBC5128型数字机顶盒介绍如下。

    数字机顶盒的电路结构方框图如图1所示。

    1．CDVBC5128型有线数字机顶盒的组成

    (1)高频头：有线电视数字信号通过75Ω同轴电线送入机顶盒的射频输入端，并进入高频头。信号在高频头内变频，放大后，送入解调器。高频头的输入频率范围为45～870MHz；输入电平为-25～+20dBmV。

    (2)解调器：有线电视数字信号经高频头变频，放大后，在解调器中解调制，并分为两路输出，一路送音频解码器；另一路送视频解码器。解调器遵循的标准是DVB-CEN300429，解调制方式有16QAM-256QAM，符号率为3.0～7.0MS／S；解复用标准为1SO／1EC13818-1。

    (3)音频解码器：遵循解复用标准ISO／1ECl3818-3，并通过单片DVD用MPEG-2解码集成电路L6402l，对杜比AC-3解码，通过多声道扩展还可输出5.1声道信号，或支持杜比ProLogic，处理成为2声道(R、L)立体声信号输出。

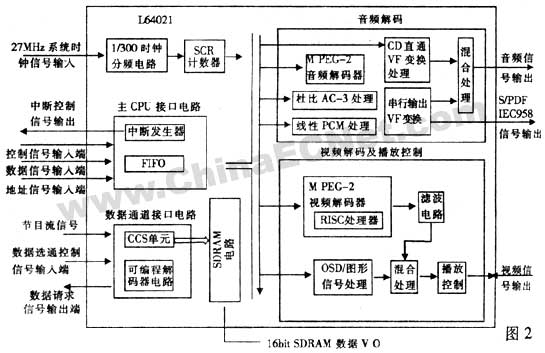

    (4)视频解码器：L6402l内置RISC处理器和MPEG-2视频解码器，对数字信号主层主级(ISO13818-2)信号解码，且兼容MPEG-1系统层解码(ISOIS11172)，可处理图像像素最高为720×480或30帧／S(NTSC制)和720×576或25帧/S(PAL制)，即CCIR601标准。L64021集成电路内部结构原理框图见图2所示。视频输出信号VIDEO使用RCA线与彩电相连。

    (5)主控CPU：允许用户编程控制L6402l的运行状态，并可监视DSP输入的数字压缩数据，同时判断其是否有错。主控CPU接口还允许CPU通过其对机顶盒存储器中的OSDl进行读写操作，以满足OSD显示的需要。

    2．CDVBC5128型有线数字机顶盒的功能

    (1)选择频道：频道类别栏由全部、电视节目、广播节目、喜爱节目等四类组成，使用"菜单"链和"上下"键选定某一类节目后，在"可用频道"栏中将显示出该类节目包含的所有频道节日。使用"上下"键能选择要收看的频道。此时右侧的PIG窗口播放该频道节目，同时窗口下方的信息栏中显示该频道的简单EPG信息，按确认?quot;OK"退出"选择频道"菜单，进入播放状态。

    (2)频道管理：可进行频道编辑、手动搜索、列表搜索、安装密码、升级程序和恢复工厂设定等功能。

    (3)节目指南：在"节目指南"子菜单中可显示当前频道、一周频道(从星期一到星期日)的所有节目的名称及播放时段，以便用户提前选择。

    (4)系统信息：通过屏幕可进行邮件信息、频道信息、IRD(机顶盒的设备号、版本、卡号等)信息的收看。

    (5)系统选项：可调整伴音和频道的各种参数，如语言类别(含中文和英文)、电视制式、屏幕宽高比、对比度、透明度、控制密码(不让小孩收看成人节目)等。

    CDVBC5128数字机顶盒的故障及维修方法如附表所示。
