   此外，美国、欧洲及亚洲多国都已将机卡分离视为电视产业发展的既定政策。目前将CAM(CA模块)独立设计的作法有三种，分别是采PCMCIA、USB或智能卡的方式，其中又以PCMCIA为市场主流，包括美国的POD标准及欧洲的DVB-C标准，都以PCMCIA为其基本的物理接口。

    DRM

    CA的寻址化功能虽能对频道及用户做收视控管，但对于个别节目的内容保护与授权就力有未逮，在此情况下，有必要进一步采用DRM机制来提供内容管理。这两者是相辅相成的，CA是系统业者的收视管理及营运工具，而DRM则是内容发行商的自我保护机制。

    DRM采取的是许可证管理(LicenseManagement)策略，也就是由数字内容发行商对原始档进行加密(一般采用128位或156位对称算法)，同时在添加的标头中加入作者、版本号、发行日期等版权信息。当用户想通过网络或直接从光盘中取得内容时，系统会自动检查有没有相应的许可证(LICENSE)，认证的方式包括插入IC卡、IKEY(一种USB接口的身份认证令牌)，或经由网络认证服务器来认证其账号、密码。

    整个DRM的建置架构共分为3层：使用者接口应用软件、DRM用户认证子系统，以及最基本的加密引擎。其中用户认证子系统是IPTV业务推行的关键，目前有许多认证系统，两种较典型的IPTVDRM系统分别采用Kerberos和PKI认证机制。

    此外，就DRM的规格来说，目前市场上的规格相当分歧，最受重视的无疑是WindowsMedia的DRM及开放移动联盟OMA推出的DRM1.0/2.0规格，但仍有包括UT-DRM、NDS、SecureMedia、WideVine、BesDRM等规格并存。为了让用户能收看不同来源的视频内容，今日的机顶盒只得尽量支持市场上的DRM规格。

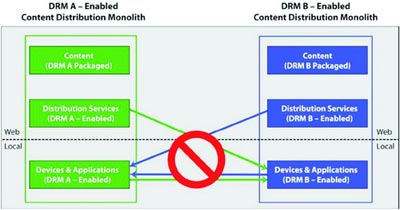

图4不同DRM规格的互通问题

    资料来源：Coral联盟

    DRM保护内容的立意虽好，但规格林立反而造成市场发展的阻碍，请参考(图4)。为了使各种DRM规格能够互通，包括惠普、飞利浦电子、ST、三星电子、索尼和20世纪福克斯电影公司等40个公司组成了Coral联盟，即致力于为基于WEB和家庭网络的设备安全传送内容提供互操作性。目前该组织已公布一种互操作层，能支持多种DRM方案，其架构请参考(图5)，不过，微软及Apple两大公司的规格仍是例外。

图5Coral联盟提出的DRM互操作层节点作法

    资料来源：Coral联盟

    安全视频处理器(SVP)

    SVP标准主要由SVP联盟推广，目前已获得20多家主要媒体与技术厂商支持，ST是该标准的发起会员之一。SVP联盟的主要工作是在数字家庭网络，以及数字电视、机顶盒、DVR、可携式媒体播放器等消费性电子应用中推广其SVP内容保护技术。
