DIS会议发言讨论系统-50席以内嵌入式安装方案

系统描述及具体技术要求

一、系统描述

    根据用户建设任务书所列功能的需求，并结合我们以往类似工程的设计经验，在满足用户目前使用要求的前提下，我们对资金的投入、设备的选型、系统的完善、方案的瞻前等各方面进行了总体的归纳后，制定了以下描述的系统设计：

    签于会议的重要性及对质量的高要求，所以必顺选择合适的国际性会议系统品牌，且最好都在国外生产进口的产品。会议系统的每一席单元都以“手拉手”的串联方式与控制主机单线连接。主席位配置主席机单元，具备绝对的优先权，可以随时暂停、中断其它与会人员的发言。会议控制主机还具备多种发言模式的预设功能，如AUTO模式、FIFO模式等。

二、设备配置的具体技术要求

1、会议发言主机

          系统主机基于微处理器，实行数字化处理；

            有RS232接口可与其它系统集成，并开放RS232代码；

           内置测试程序用于在会议系统开启时测试系统性能和单个会议设备的完好性；

            系统扩展性强，可以进行10台主机的叠加链接，在任意地方最多可连接10位主席单元；

            控制最多1000席话筒单元；每条链的线缆长度可达200米，方便布线及连接；

            允许同时激活1-6个麦克风，方便会议讨论；

            具有专业会议讨论发言功能，有多种会议控制方式，如自动、手动、FIFO等；

            可使用软件或中控等多种控制方式，RS232/RS422数据通讯口兼容计算机或其他的外围制设备，兼容第三方控制系统如 AMX、Crestron 或其他的控制设备；通过计算机或其他外围设备可以进行更多的智能化控制；

            运行会议模式的菜单引导规划管理

            会议单元内置扬声器的音量控制

            外接音响系统的输入电平控制

            实况使用状态、与会话筒数量及其他内容 LCD 字符显示

            用于多种外接设备如：同声传译系统、电话耦合器、录音机等应用接口

            频率响应：话筒输入～线路输出范围：35Hz- 19kHz

    话筒输入～喇叭输出范围：100Hz- 13kHz

    线路输入～喇叭输出范围：130Hz- 13kHz

    总谐波失真：<0.1%

    信噪比： >68dBA

            提供三年厂家质量保修；

2、麦克风会议讨论单元

            每个话筒都采用ID号码识别技术来识别，便于系统运行及管理；

            使用优质的双橡胶减速震、悬挂式、低噪音驻极体心形麦克风；

            配备3英寸高质量扬声器，并且在本麦克风打开时，自带的扬声器能自动关闭；

            15芯专业线缆传输音频信号，防止干扰；

            频率响应：100 Hz -15k Hz；

            包括麦克风开关或请求发言键；

            主席机有主席优先并有关闭所有代表键；

            提供三年厂家质量保修；

DIS会议发言讨论系统组成

三、 系统的组成

    系统共有如下几部分设备组成：（推荐品牌：丹麦DIS会议系统）

序号	型号/内容	单位	数量	单价
1	丹麦 DIS CU4005 会议系统中央处理器	台	1	7560
2	丹麦 DIS FC4020-FHB 会议系统主席单元	台	1	2548
3	丹麦 DIS FD4020-FHB 会议系统代表单元	台	19	1918
4	丹麦DIS MU4040麦克风电器部分	台	20	1960
5	丹麦 DIS GM4424长杆鹅颈麦克风	台	20	1043
6	丹麦 DIS EC4400-20 20米成品延长线缆	条	1	1440
	(如需外部控制或摄像联动功能需加以下设备)
5	丹麦 DIS RS4232 系统通讯卡	块	1	4050

四、 方案设计的说明

    丹麦DIS会议系统，是拥有50多年历史的、最早会议系统，广泛应用于世界各地的会议系统品牌。其CDS4000会议讨论系统是通用的会议讨论系统，无论设计一个小型会议讨论组或有几百个代表的大会，都能提供一套最好的会议系统。

    CDS4000系统基于微处理器技术，它的特色是单线缆拓扑结构，适于各种应用的场合。它以顶级的性能与优越的音质相结合，更具备强有力的机械结构和端庄的艺术外形。

    CDS4000系统的用户友好性确保其容易使用和操作，服务工作人员（如在会议和大会中心的工作人员），尽管没有经过特殊的技术培训，只需花费一分钟的时间即能将CDS4000系统设置好。

    CDS4000的组件设计成轻巧、庄重的外观，确保产品的外形在使用时令人赏心悦目，所有的会议单元都可设计成移动式或固定安装式应用。此外，CDS4000还具备附加多种系列的配件来满足特殊的用户需求。基本的CDS 4000系统可以应用于讨论会、会议室、政府办公室、委员会、新闻中心、法庭等各种应用场合。

    基于CU4005中央控制器的CDS4000系统，在一条链接环路上总共可控制50个会议单元，其中最多可设计10个主席单元。只需简单地将一个单元连接到另一个单元，就准备好开会了。如果选择CU4010中央控制器，则可用两路链接控制100席会议单元。

    简单的链接设计使系统安装简单、容易操作。只需按会议单元的“发言/请求”按键（开/关）及主席机的“关闭代表发言”优先键，就可确保会议系统避免传统扩声的单调和烦恼。CDS4000系统单元内置高保真的扬声器，提供清晰的演讲可懂性。

    CU4005/CU4010还包含一些设备，用于控制演讲和收听单元的权力范围，使会议变得有组织和顺序：

           面板的LCD屏显示关于基本的自动发言模式“Auto”或轮候发言“Fifo”的信息。可以设置1~6个代表机同时激活。“Fifo”包含请求发言的轮候清单，该清单可自动激活。同时，你可以通过LCD显示屏观察声音设置和系统状态——而且很容易进行自动性能检测。

           CU4005/CU4010系统主机具备连接外部设备的接口，如：连接翻译系统、录音机或广播系统。前板有几个轻触式操作按键和一个明亮的显示屏。背板具备专业音频的XLR卡龙插和Sub-D接口，确保主机与会议单元、外部音响系统、翻译系统或录音设备的最佳连接。叠加10台CU4010单元总共可以控制 1000个会议单元。

           由于轻巧的话筒控制器——MC4000端庄的外形设计，它可放置在会议室的首席或其他的位置。

           CDS4000鹅颈话筒和手持话筒集成双重橡胶减震技术，这样确保隔离桌面和话筒固定座的声音，防止机械噪声进入话筒。话筒套上置了一个高亮度的LED红色光环，指示话筒的开关状态，在白天或高照明度的环境下都可以看得很清楚。

           MC4000话筒控制单元可用其键盘进行远程手动操作，并可显示“正在发言”、“请求发言”、“优先发言”、“预选”等更多信息。通过MC4000单元，主席可以决定哪个代表先发言，而不管谁先请求。或者直接指定某人发言，其它代表均不能发言。

   更先进的功能——软件控制

    CDS4000控制软件是一套先进的控制软件，这套软件用于Windows操作系统，有名字处理、代表资料、定时功能、讲话记录、屏幕分别提供本地主席监控、地理布局模拟等功能。

    CDS4000控制软件可以分配与会者的实际姓名到指定的话筒单元。程序有很多功能：处理代表名字及资料、定时发言、演讲记录和用于下载名单的资料库。同时，屏幕内容可以分开显示，可提供本地监视器给主席。

    另外，CDS4000控制软件还可以将会议室的模拟布局拷贝到电脑屏幕，使主席不仅可以看到谁在发言和请求发言，还可以看到他们的模拟位置。

    CU 4005、CU4010 中央单元是 CDS4000 会议讨论系统的微处理器，它被作为一个基本的、必需的单元使用，实现系统完全自动化控制的同时，还负责整个系统的电力供应。如果配合计算机或其他的外围控制设备，更能体现系统的智能化和易用性。

    CU 4005、CU 4010 控制器可以进行最多10台的叠加链接，用于控制最多1000席的会议单元。内置功放为每一个会议单元提供清晰的语音重现，任何一个 CDS4000 系列的器材都可以与 CU4010 组成一个完善的会议讨论系统。

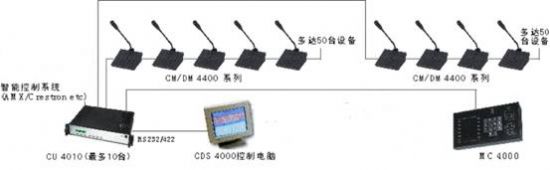

CDS4000 系统安装示意图：

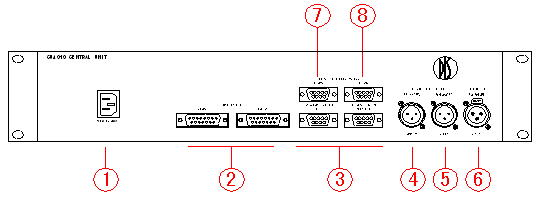

输入/输出接口：

①   110V~260V@50/60Hz主电源供应

②    会议话筒连接（CU4005 一个通道，CU4010 两个通道），15针 D-SUB 阴型接头

③    对其他 CU40xx 系列产品的连接，15针 D-SUB 阴型接头

④    可选－40dB平衡式音频输出，3针卡龙头

⑤    0dB平衡式音频输出，3针卡龙头

⑥    100mV- 5V外接平衡式音频输入，3针卡龙头

⑦    可选 RS422 输入/输出，9针 D-SUB 阴型接头

⑧    可选 RS232 输入/输出，9针 D-SUB 阳型接头

会议话筒容量

        CU4005：50席会议单元，一条链

         CU4010：100席会议单元，二条链

频率响应

        话筒输入～线路输出范围：35Hz- 19kHz

        话筒输入～喇叭输出范围：100Hz- 13kHz

       线路输入～喇叭输出范围：130Hz- 13kHz

       总谐波失真：<0.1%

       信噪比： >68dBA

输出功率

      CU4005：最大30W/50V

      CU4010：最大60W/50V

外形规格

       尺寸：W475 × H88× D 317（mm）

       重量：8.9公斤

功率消耗

       CU4005：140W

       CU4010：360W

    代表和主席嵌入式面板   FD 4020- FHB/FC 4020- FHB

    FD/FC 4020代表/主席嵌入式面板单元带一个XLR插头，可插半鹅颈形麦克风，安装在一个桌面板上，带内置按钮、LED状态指示灯和扩音器。

    FC 4020-FHB主席面板单元用于主席座使用。

    上述面板单元与MU 4040麦克风电器部分配合使用。所有单元均可安装带光环的麦克风。扩音器在麦克风开启时自动关闭。

    FD/FC 4020单元与所有CDS 4000系列会议单元兼容。

    FD/FC 4020特点：

      插入的麦克风可发出在强光下都清晰可见的红色光环，便于识别发言者；

      单条线缆连接MU 4040麦克风单元；

      双层橡胶减震，低噪驻极体麦克风；

      3英寸高质量扩音器；

      系统开启时自动获得识别号码

    麦克风电器部分MU 4040

    MU 4040是一种基于微处理器芯片的麦克风电器部分，配合用户定制的面板和外部麦克风及扩音器使用。

    MU 4040可安装在会议家俱里面、桌面下或地板内的盒子中。

    MU 4040能被系统自动识别并接受一个唯一地址。

    MU 4040外形为一个屏蔽金属盒。

    MU 4040特点：

       可连接DIS的高质量驻极体电容麦克风，支持半鹅颈臂DIS GM 44xx型及手持式HM 4042/4047型麦克风。

       可连接DIS扩音器，麦克风开启时信号会静音。

       单线缆连接，带防脱落接头。

       独立双绞线上的数字/模拟0 W信号传输提供了独特的性能和高可靠性。

       可连接带操作按钮、LED指示灯、扩音器和麦克风的面板单元。

       可通过CDS 4000设置多种工作模式。

       控制中继给扩音器的信号。

    通过面板的主席机附加功能：

        “Delegate Off”（关闭代表机）按钮。

        “Priority”(主席优先)按钮，可将排队中的第一个麦克风开启。

         主席或代表状态通过内部跳线设置。

    鹅颈话筒部分

        话筒类型：驻极体心型指向；

        频率响应：100Hz- 15kHz；

        灵敏度：-22dBv/Pa；

        最大声压级：125dB @3% THD；

        等效噪音：App. 20dB SPL；

        前后比：>20 dB @1 kHz；

    扬声器部分

         直径：66 毫米；

         重量：134 克；

         频响范围：150Hz- 15kHz；

         最大功率：0.5W RMS；
