电子白板红外技术介绍

　　随着科学技术的日益进步，广大教师和学生已不满足传统的教学工具—黑板、粉笔、板擦，各地学校也掀起了建立多媒体教室的热潮，力图用投影机、幕布等多媒体工具来使课堂变的更加丰富多彩。然而幕布并不能满足老师的书写要求，习惯了写写擦擦的老师对鼠标操作有点力不从心，与此同时交互式电子白板走进了教室，它为广大教师和学生创造了一种全新的互动生活，并渐渐受人青睐，成为了众多一线老师爱不释手的法宝。

　　交互式电子白板是一种先进的教育或会议辅助人机交互设备，它可以配合投影机、电脑等工具，实现无尘书写、随意书写、远程交流等功能。从硬件原理上来说，交互式电子白板融合了大屏幕投影技术、精确定位的测试技术等。在现阶段国际、国内市场上，有多种技术可以实现电子白板精确定位，具有代表性的是电磁感应、红外线、电阻、超声波、CCD等技术。每种技术都有不同的特点和优势，并在电子白板市场上占有一定的份额。

　　本文主要就红外电子白板的技术及采用该技术的产品进行简要的介绍。

电子白板红外技术原理：

　　红外电子白板由密布在显示区四周红外接收和发射对管形成水平和垂直方向的扫描网格，形成一个扫描平面网，当有可以阻挡红外光的物体阻挡住网格中的某对水平和垂直红外扫描线时，就可以通过被阻挡的水平和垂直方向的红外线位置确定X，Y坐标，实现坐标的定位。

    技术的优劣势分析

    优势：

    1、定位准确、精度较高

    2、无需专用笔、可用手指、教鞭等进行书写或触摸操作

    3、不怕划伤，即便板中有任何划伤也不影响操作使用

    4、使用寿命较长

    5、反应速度较快

    6、造价较低

    劣势：

    1、无压感反应（可用软件弥补）

    2、可能受强红外光的影响

    采用此项技术的产品例举：

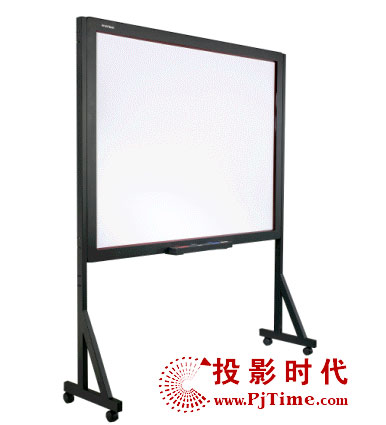

印天红外交互电子白板E-88B、E-78W

印天红外交互电子白板E-88B　E-78W

　　印天电子科技于去年12月推出新两款新的红外交互电子白板E-88B和E-78W，产品以经典的黑色和铝本色为基调，外观朴素，结构简洁大方。印天在产品的外观和结构设计上充分融合人机工程的要求，追求最简单和无专用工具的安装方式，在产品的高度，智能笔，支架，边角等设计中也做了新的调整，从而达到更自然，更便捷的使用方式。

    相对以前推出的型号，E-88B和E-78W两款产品新加进几项新的技术

1. 自动判断死点，自动屏蔽故障器件。

    在设备工作中，有一个或者多个传感器被遮挡后，仍能正常工作，提高了产品的稳定性。

2. 增强“智能手势”功能，加入新的3个智能手势判断
    在软件中加入三个新的手势
    （1） 依据手势自动启动书写软件
    （2） 依据手势实现对象的缩放
    （3） 依据手势实现对象的旋转

3. 实现产品自动监测，增加双色工作状态指示LED


    印天开发了用于售后的自动检测程序，产品可以自行实现闭环的监测，大大的简化了产品的故障检测，简化了产品的维修方式。

    通过产品提供的双色LED，用户可以更加直接的判断出产品的工作状态。

 4.改进产品外观（引进微弧边角），改进移动支架。

iBoard 交互式电子白板

　　iBoard 交互式电子白板 是由深圳市艾博德科技有限公司自行开发、生产的，具有自主知识产权及专利技术的，广泛应用于教育、培训、会议、信息发布、军事指挥、远程协作等方面的高科技产品。

　　iBoard系列交互式电子白板目前常用的尺寸有：69"，78",88",100"等多种型号。通过 USB 接口连接到计算机，并利用投影机将计算机上的显示内容投影到电子白板上，在专门的应用程序的支持下，可以构造一个大屏幕、交互式的协作会议或教学环境，实现了无纸化会议及教学。

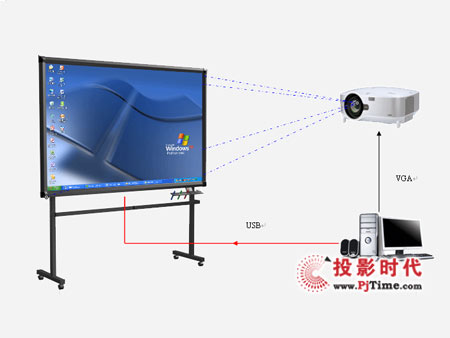

系统拓朴图介绍：

　　图中的 iBoard 交互式电子白板通过一条 USB 线接入到普通的计算机的 USB 接口，同时计算机的显示输出通过投影机投影到白板上，通过较准后，在白板与投影机的相对位置固定、分辨率不变的情况下，可以将在 iBoard 交互式电子白板的触摸、移动信息转换为鼠标的指针移动、点击信息。所以配合相应的白板软件或是其它画图及应用程序，在白板上的点击，移动，书写等内容都可实时的控制计算机的运行，或将书写内容实时显示在白板上。

原理介绍：

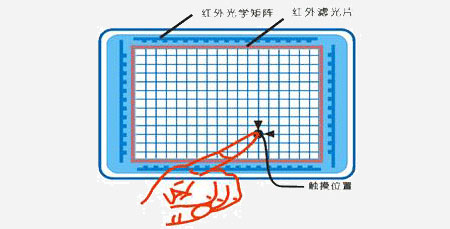

　　iBoard 交互式电子白板采用的是红外感应技术来实现对白板上操作的感应及判断，其工作原理简图如下：

　　在白板的四周，一对对的红外线发射与接收器件，其发射与接收管之间的红外线构成了一个线外线网络，这个网络覆盖在白板表面，任何在不透光的物体接触到白板表面就会阻挡到红外线，导致接收不到信号或信号变弱，通过对信号强弱及红外器件的位置计算，即可判定触摸的位置。

　　利用手指或其它任何物体，可以代替粉笔或普通白板笔在电子白板上进行数码墨水的书写，即时书写内容即时显示在 iBoard 交互式电子白板上，同时可以代替鼠标在白板上完成所有鼠标可以实现的任何操作，可以运行任何应用程序或文件，如幻灯片，视频文件等，并可即时对文件进行编辑、注释、保存等操作，所以， iBoard 交互式电子白板不仅应用在教学培训上，还广泛的应用在办公会议、军事指挥、远程协作、控制调度等领域。

　　iBoard 交互式电子白板的出现，在教室里，在会议室里，在培训室里……把枯燥变有趣，把抽象变直观。它最大的特色在于不仅保留了传统黑板的任意板书功能，而且实现了与计算机的交互控制，在任意的同时，可以方便的处理和存储各种数字化的教学材料，为下次应用和课后复习提供了极大的方便。

产品特色：

　　交互应用、人机互动

　　iBoard 交互式电子白板摆脱鼠标束缚，充分调动演讲者与听众的激情，创造良好互动环境，让沟通更简单； iBoard 交互式电子白板拥有控制、标注、书写三种工作模式，在控制方式下， iBoard 交互式电子白板完全可以代替鼠标实现对计算机的全面控制；在标注模式下，可以针对当前运行的应用程序的工作界面上运用数码墨水进行标注；在书写模式下，在白板上采用数码墨水进行书写的内容实时显示在白板上，并且使用习惯与普通黑板、白板相同，可完全代替普通黑、白板。

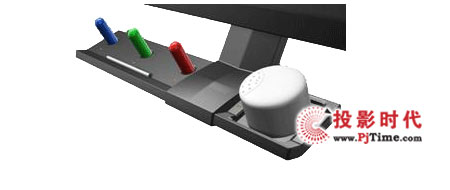

　　智能笔架、易学易用

　　iBoard 交互式电子白板拥有按人体工学所设计的专利智能笔架，笔架竖直插在笔架板上，比一般横放于凹槽方式更加取放更加方便，其提供三种颜色数码书写笔，并且任一笔的颜色均可自行定义；同时提供板擦功能，拿起板擦即可对白板的书写内容进行区域及对象方式的删除。其使用方法操作简单，功能方便实用；提笔即写，完全符合传统白板使用习惯，无需学习即可使用，手势自动识别，单点为书写，多点为板面拖动，符合使用习惯。

　　无纸应用、安全环保

　　书写不用纸墨、不用粉笔、不用专用工具，倡导绿色环保；产品无幅射、无污染，真正安全又环保。

　　响应快速，书写流畅

　　红外超管技术保证定位精度高，响应速度快，操作灵敏，不易受干扰、工作稳定。先进算法保证书写流畅、美观。

　　开放架构，资源丰富

　　采用开放式资源库架构，用户可自行增加，删除课件资料，保证各种环境下的都能满足需求。

鸿合红外技术HiteBoard电子白板

　　北京鸿合科技全新红外技术电子白板－HiteBoard，贴心的设计与高性价比，为教育行业和商务应用带来了福音。

　　与其他产品不同，该产品采用了最新的红外触摸及书写软件等多种高端技术，并有72”和84”两种规格，适中的分辨率，保证了使用效果的同时降低了用户购入的成本；人性化的亮度增益功能让画面显示始终保持合理状态，不仅节省了能源，更有效保护了人们的视力的健康。并且通过触摸功能在HiteBoard上进行操作，可以运行电脑菜单中的任何应用程序，对文件进行编辑、注释、保存等，适合用户多种方式的使用。

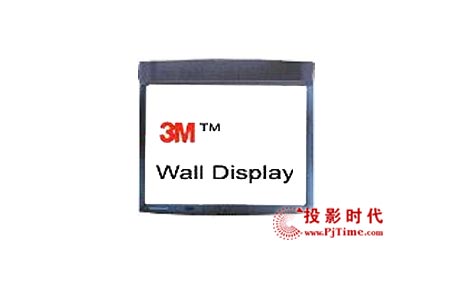

3M 数字交互演示平台

    3M是电子白板红外技术的代表企业之一，其生产的3M交互智能板在会议，培训，教学，商务演示中，不但完全取代了投影幕，黑板，粉笔（水笔）、鼠标、键盘的功能，而且，可以在实现大屏幕显示的状态下，直接在白板上调用电脑资源。实现传统粉笔（水笔）书写，鼠标调用，键盘输入，打印，存储，会议、培训过程录制等一系列功能的简易使用。真正实现在大屏幕显示下，使传统使用习惯与数字化会议，培训，商务演示，教学达到完美结合。

    3M交互智能板在原有交互式白板的基础上，又增加了远程会议功能，使异地同步交互不再只是梦想。同时，3M智能板具有极不易损坏、完全抗划伤、磕碰的特点，使得3M智能板的使用寿命是其他白板的几倍甚至几十倍，从而极大的降低了用户的使用成本。

   3M智能白板的特点和功能：

   1. 大屏幕显示。完全取代投影幕，投影机投到白板上，实现比投影幕更加清晰，逼真的图象。

   2. 手写功能。及“人”“人”交互功能。主讲者习惯于一边在黑板上写，一边通过肢体语言和参与者进行交流，而使用3M交互智能板，完全可以按照以往使用习惯来进行，并能达到更好的效果，特别适合于对电脑不是很精通的主讲者。

   3. 鼠标、键盘的功能。及“人”“机”交互。手写笔不但具有粉笔的功能，它还可以当作鼠标、键盘来使用，可以直接在白板上通过点击来调用电脑的资源，而不需要通过中断讲解过程，跑到电脑旁去操作鼠标键盘。

   4. 录制功能。主讲者在白板上写的文字图象或调用的电脑资源都可以录制下来，存储到电脑中，随时可以进行回放。

   5. 远程会议功能。对于异地的会议或异地方案的讨论，实现在同一块白板上进行同步操作的功能，使空间距离变为零，真正实现远程互动的功能。

   6. 广播功能。主讲者可以随时把会议，课堂的过程广播到其他电脑上，实现了会议、教学的无差别、零距离。

   7. 操作简单。3M交互智能板没有复杂的按钮，一支笔实现所有的功能。

   8. 长寿命，坚固耐用。3M交互智能板的面板是钢板陶瓷的，抗击打，抗划。面板质保5年。

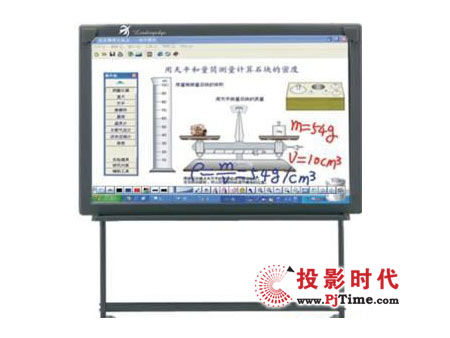

先导红外交互式电子白板 (E618)

　　随着红外技术的发展，先导第5代的产品已经解决了定位精度和抗光干扰的问题，定位十分准确，采样速度非常快，反应时间较短；尤其是独特的触摸感应无需专用笔，使用手指、教鞭等均可顺利书写；具备手势识别功能，单点接触与多点接触能够分别识别，为创新其它技术打造了良好的基础。

    leadingedge红外感应式电子白板显著特点：
　　容易安装：只需放入光盘安装软件就能马上使用。
　　容易使用：图形化菜单操作起来直观自然，无需培训即可马上使用。独具的多重触摸更是LEADINGEDGE系列产品的另一人性化设计的体现，成为行业的领先。
　　无粉尘，无污染，无耗材，无电磁辐射。
　　人机互动，轻松实现白板对计算机的控制，让沟通更简单。
　　性能稳定，品质可靠，抗干扰能力强，对环境要求低，应用范围广。
　　成熟红外技术，响应速度快，操作灵敏。
　　人体工学设计，多色智能笔架，自动识别颜色，提笔即写，操作简便。
　　无需专用笔，用手和智能教鞭亦可操作。
　　USB接口，无需外接电源实现高稳定性传输。
　　4：316：9不同比例，多种尺寸可供选择。
　　配套专业、实用演示，浏览软件，功能强大，使用方便。
　　支持各种格式文件操作，资源丰富。
　　高分辨率：4096x4096；
　　系统要求：Windows2000、ME、XP、VISTA
　　MacOS
　　128兆内存
　　串行通讯端口（RS-232）或USB端口
　　CD-ROM软驱
　　电力要求：USB直接供电，无需外接电源
