Analogix HDMI1.3方案助力超薄电视开发

    随着液晶电视的普及，全球领先的消费类电子厂商开始将目光集中在超薄液晶电视领域，其核心理念是使液晶电视更加美观，更加便于操作及使用。在2008年CES上，Samsung、Panasonic、Hitachi、Sharp等多家厂商均展示了仅带有HDMI输入的超薄液晶电视，更是明确了未来一年液晶电视技术的趋势和走向。

    以Hitachi已经量产的Wooo UT系列37’’超薄液晶电视为例，它以HDMI输入为唯一的音视频输入口，其总重量仅为14.6kg，厚度仅为35mm。无论悬挂还是摆放，超薄电视都异乎寻常的美观。

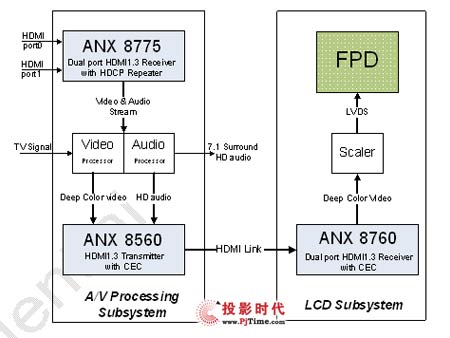

    在超薄电视系统中HDMI接口芯片选择方面，Analogix HDMI 1.3系列发送和接收芯片ANX8560/8775/8760，支持Deep Color“深色”模式、xvYCC色彩空间、以及无损压缩的Dolby True HD等音频格式，成为超薄平板电视系统的首选（如下图）。

ANX8775与ANX8560为A/V处理子系统提供的HDMI接收和发送

    ANX8775是Analogix设计用于音频/视频(A/V)处理器的双端口HDMI1.3接收芯片，在超薄液晶电视中，用于为A/V处理子系统（左侧框图）提供HDMI输入。在视频方面，ANX8775支持从目前HDTV的24bit色深，到30bit、36bit色深，即Deep color“深色”模式；同时也支持广色域——xvYCC色彩空间。音频方面，ANX8775支持高比特率音频(HBR)，Super Audio-CD以及Dolby® TrueHD。

    值得注意的是，A/V处理子系统是一个典型的HDMI Repeater设备，ANX8775拥有这种设备必须支持的HDCP Repeater功能，能为多层系统提供自上而下的HDCP内容保护，符合HDCP多层传递加密系统的要求。


Analogix HDMI Tx / Rx用于高清超薄平板显示系统

    A/V处理子系统的输出端采用了Analogix HDMI1.3发送芯片ANX8560。与ANX8775一样，ANX8560支持Deep Color、xvYCC色彩空间以及高比特率音频格式。同时ANX8560提供了CEC（Consumer Electronic Control，消费电子控制）功能。

    ANX8775搭配ANX8560为视音频处理子系统，提供高性能的系统实现，经过独立的视频处理模块Video processor和音频处理模块Audio processor分别处理，可以向外输出1080p清晰度视频信号以及清晰度堪比录音棚母带效果的7.1声道环绕立体声。

ANX8760为超薄液晶显示系统提供高性能HDMI接收

    ANX8760是Analogix设计用于HDTV的双端口HDMI1.3接收芯片。除了HDMI 1.3的典型功能外，ANX8760还提供了先进的CEC功能。

    在平板电视内部，Scaler芯片只对视频信号进行缩放以满足FPD面板的显示参数需求。去掉了众多的功能模块意味着大量器件可以被省去，对电源的功率要求也必然降低可以缩小电源模块尺寸，必然使平板显示设备轻薄化。

使用CEC实现超薄液晶电视的控制

    用于A/V处理子系统的HDMI发送芯片ANX8560与用于超薄电视显示系统的HDMI接收芯片ANX8760均支持高级消费类电子控制功能，CEC。通过HDMI的CEC链路，采用CEC特定的通信协议，ANX8760可以发出多种控制信号给ANX8560，从而实现电视遥控器对A/V处理子系统的控制。应用CEC功能，消费者可以使用一个遥控器来控制视音频处理子系统和显示系统。体验全新的“一键播放”、“一键开关机”带来的方便与快捷。

    对于不需要“深色”及CEC等特性的中低端产品，采用Analogix低成本的HDMI 1.2a版本HDMI接收芯片ANX9011/9021和发送芯片ANX9030，同样可以实现支持视频分辨率高达1080p的超薄电视系统。

    2008年，仅带有HDMI接口的超薄液晶电视必将覆盖中高端市场。Analogix全系列HDMI接收和发送芯片对超薄液晶电视提供了领先的功能和性能。同时，Analogix也提供包括CEC功能在内的软硬件支持，力助国内厂商迅速跟进全球潮流，推出具有开创意义的产品。
