天地伟业平安城市（城市监控报警联网系统）解决方案

    平安城市（城市监控报警联网系统）是一个覆盖整个城市的集成式、多功能、综合性大型监控报警系统，业务范围涵盖治安、交管、消防、刑侦、内保等多个公安警种，包括图像监控与报警系统（包括车载移动摄像终端系统）、重点要害部位监控与报警系统、居民小区技术防范系统、ＧＰＳ和ＣＡＳ机动车防盗防劫报警系统、道路交通监控和卡口系统、电子巡更管理系统等独立而又互相协作的子系统。平安城市系统不仅仅强调以上各个子系统的建设，也强调对以上系统和相关资源的整合与集成。虽然系统的组成非常复杂，但是从资源组合与整合的角度上可以分为四个组成部分：公安监控中心，传输网络平台，监控资源和用户群。监控资源是信息的提供者，用户群是信息的服务对象，公安监控中心是信息的管理者，是信息存储与共享的平台，传输网络提供了各种信息（数字的和模拟的）的传输通道，连接了以上三个部分。

    公安监控中心

    公安监控中心是指由公安部门管理和使用的，具有接处警能力的监控中心。它分布在公安各个业务部门中，如治安、交管、内保、消防等部门，这些业务部门已经建有大量的前端监控资源，公安监控中心是这些监控资源的存储和共享平台。

    公安监控中心是监控报警联网系统的核心部分，汇接各种监控资源，将所需的视频、音频、数据信息进行编码和存储，并根据授权进行实时播放、检索和浏览，是实现互联、互通、互控和满足公安实战应用的共享平台，为各级公安机关、业务部门和各级领导决策、指挥调度、取证提供及时、可靠的报警和监控信息。

    公安监控中心采用分级设置，依据管理权限的不同可以分为一级、二级、三级监控中心，各个城市可以根据本地区的行政区划、治安状况、城市地域范围、经济发展状况，合理选择适合本城市的公安监控中心的分级架构。每一级的监控中心配有监控管理服务器，实现对本级监控中心客户端和所辖下级监控中心的管理和授权。

    三级监控中心：一般是指由派出所设立的报警与视频监控中心。派出所是报警与监控系统的基层单位，对所辖区域负有直接责任，是视频监控资源整合共享、控制管理和应用的基础和源头。派出所在视频监控方面的技术力量较薄弱，因此三级监控中心的系统应该简单、方便、可靠。三级监控中心的监管服务器可以管理本辖区内前端设备和授权客户端，接受来自上级监控中心监管服务器的管理。

    二级监控中心：一般是指由公安分（县）局或者其他公安业务部门设立的报警与视频监控中心。二级监控中心接收三级监控中心上传的图像，同时可以根据实际情况，拥有独立的前端监控资源，二级监控中心对所辖的三级监控系统具有管理权限，并且可以将本地监控设备进行统一管理，同时也接受一级监控中心的管理，这些管理都是通过设在二级监控中心的监管服务器进行的。

    一级监控中心：一般是指由市级公安局设立的报警与视频监控中心。市局级监控中心的监控管理服务器在报警与监控系统中具备最高的管理权限，各个公安分局（业务部门）和派出所的监控系统和前端监控资源都受到一级监控中心监管服务器的管理和控制。

    在一些中小城市平安城市项目中，通常三级与二级监控中心合并起来将监控资源汇聚到分 / 县局，称为基层监控中心，派出所通过远程分控调用基层监控中心的视频资源。

    监控资源

    监控资源是各级公安监控中心接入的视频、音频和报警信息的来源，包括公安自建的监控资源和社会单位出资建设的监控资源，后者的覆盖范围很大。为了便于公安监控中心对两类监控资源的接入和管理，监控中心采用不同的接入手段和管理方法。

    公安自建监控资源：该类资源是指由市级公安局、区（县）公安分局、派出所以及公安其他业务部门（如交管、内保、消防等）在所辖区域内、自建的、属于治安重点和案件易发高发地区的前端报警与监控设备，这些前端资源可以通过有线和无线两种方式接入各级公安监控中心。由于无线传输信道的开放性，无线接入时应采取加密措施以对数据进行保护。

    社会面监控资源：社会许多重点单位和居民小区都建有前端报警和视频监控设备，通过报警服务中心汇接。为了利用社会监控资源，根据这些社会单位的风险防范等级，公安监控中心有选择、有对应地和社会报警服务中心连接，有条件地调看这些社会报警与图像信息，为公安业务服务，但是不允许社会报警服务中心获取公安报警与图像信息。

    用户群

    用户群的实体是指对监控资源有浏览和控制需求并拥有各种权限的客户端，通过各级监控中心监管服务器的管理和授权认证服务器的认可，可获得某些前端监控资源的实时图像和历史图像数据。

    根据用户接入公安监控中心的方式分为两类用户：公安网内部用户，公安网外部用户。

    公安网内部用户主要分布在各级公安部门和某些政府部门中，通过公安专网直接接入监控报警联网系统；公安网外部用户，通过公共网络接入监控报警联网系统，因此这类用户的接入必须符合监控报警联网系统安全接入标准的规定。

    传输网络

    传输网络可以是公安专网、公共通信网络，也可以是专门为城市监控报警联网系统建设的独立网络；可以是宽带数字 IP 网络，也可以是模拟传输线路，或者采用 IP 网络和模拟传输线路共存的方式；传输方式可以采用有线方式、也可以采用无线传输，或者是有线 / 无线混合传输；在建设方式上可以采用自建的方式，也可以采取租用电信运营商传输网络的形式。无论采用何种网络、何种传输方式、何种建设方式，都要保证接入公安专网的安全。

    优势特色

    完全符合公安部的《城市报警监控联网系统建设规范》，提供多种系统建设模式，如模拟接入的模数结合型、数字接入的全数字型、综合接入的模数混合型等，各个大中小型城市可根据各自具体情况选择不同模式。（各种建设模式详见建设方案）

    天地伟业能够提供全系列产品和软硬件平台，从前端监控设备、传输设备到后端监控中心主控设备，从硬件设备到软件平台， “ 一家 ” 全提供， “ 一家 ” 全集成。也能够提供对主流安防产品的良好兼容。

    TC- 8800 系列智能网络矩阵由天地伟业公司自行研制、开发、生产，系统配置灵活，单机最大 384 路输入、 64 路输出，通过扩展可达 4096 路视频输入、 1024 路视频输出，全交叉矩阵式切换。其完美功能完全满足构建大型 / 超大型平安城市监控系统的需要。

    天地伟业 TC-40XX 系列插卡式光端机是专门为城市安防推出的机型，前端是分散在各个监控点的发射机，终端控制室是集中的插卡式接收机，它是标准的 19 英寸铝合金机箱，可直接放在标准机柜里，同时具有两大功能特性：抗浪涌和光电隔离。同时天地伟业光端机在信号传输方面有其独到的优势： 26db 的光学动态范围和齐全的保护电路，所以天地伟业的光端机实际有效传输距离在 40KM 以上。

    天地伟业最新推出的一款智能高速球 TC-2600 ，多项功能已经具备业界最先进的水平，如手动控制速度最大可达 180°/ 秒，预置位巡航速度最大可达 500°/ 秒，最大巡航时间 750ms ，预置位调用精度为 ±0.07° ， 220 个预置位，这些重要的参数使得这款产品非常适合应用在城市安防中，它将使治安监控人员更及时准确的发现并跟踪警情，提高响应速度。

    中心平台管理软件完全基于宽带网络传输，同时支持多种数字设备，包括硬盘录像机、网络视频服务器、 IP 摄像机等，同时支持 MPEG4 和 H.264 音视频压缩协议体系，兼容主流嵌入式 / 网络视频产品（海康 DVR/DVS ）。

    支持视频转发的流媒体服务器，支持前端任意数量硬盘录像主机与网络视频服务器混合组网的超大容量（取决于网络平台性能限制）。

    系统支持现有大部分接入方式，整个系统传输方式非常灵活，可利用已有光缆，可利用已有专线网络，更可利用公众宽带网。

    各级监控中心视频界面与电子地图双屏显示，现场情况一目了然，前端发生警情，同时传输至各级监控中心，联动视频显示、弹出更详细的电子地图，支持 GIS 系统的无级缩放地图。

    前端报警时，报警点附近的快球会按照预先设定好的预置位定位到相应的区域，还可以将与报警现场关联的多个前端图像一起切换，有针对性地布控追踪。

    系统具有分级、分层、分权的管理机制进行图像资源的合理化调用，不同级别、不同层次的用户对图像资源的使用权限、优先次序是不同的。系统完全支持分层组网架构，且具有灵活的用户管理能力。

    系统提供社会面监控资源的接口，能够整合多系统，也能够方便的集成到城市应急联动系统或 “ 三警合一 ” 系统中，提高城市综合治安、应急联动能力，节约大量的人力、物力。

模拟接入方式的模数混合型

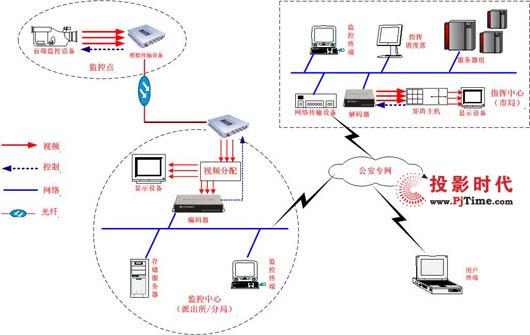

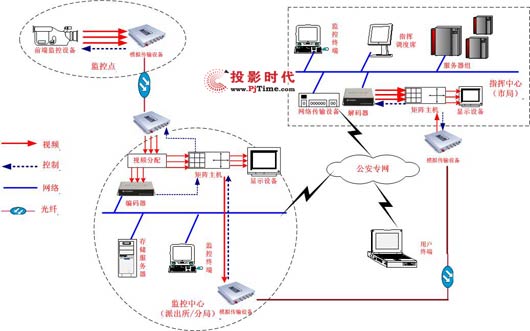

系统拓扑示意图

系统组成

1.前端监控点（公安自建）根据不同地点采用相应的高速球、匀速球、枪式带云台和枪式固定摄像机，以及社会监控点通过光端机将模拟视频信号和控制信号无损失传输到基层监控中心（派出所 / 分局监控中心）。

2.进入基层监控中心的模拟视频信号经视频分配器一分为二，其一进入数字硬盘录像机或网络视频服务器等数字编码设备，其一进入矩阵主机。

3.基层监控中心配置数字编码设备对前端所有图像24小时数字化录像存储。监控终端可以切换显示本地视频与电子地图，前端报警联动多路视频显示。

4.基层监控中心配置一台矩阵主机，将前端模拟视频图像切换显示在模拟显示设备（电视墙）上。

5.键盘与监控主机均可方便切换和控制前端视频的上下左右以及变倍。

6.市局监控中心与基层监控中心通过光纤将矩阵级联起来，市局的矩阵即可方便切换、控制基层监控中心的矩阵。

7.市局监控中心配置视频管理服务器，通过公安专网，服务器即可实时浏览前端各个基层监控中心数字视频存储服务器上的图像，实时查询、回放各个数字视频存储服务器的录像内容，并可将重要图像数字化存储录像。

8.市局监控中心解码设备负责将数字视频信号还原为模拟视频信号，输出到矩阵主机、屏幕墙等模拟显示设备。报警信号能够实时传送到市局监控中心。

系统特点

1.整个系统从前端到监控中心传输方式采用光纤传输，图像没有经过数字压缩，图像质量清晰、控制流畅。编码设备传输的数字化图像由于采用先进的 MPEG4 或 H.264 压缩算法，图像分辨率亦能达到 D1 ： 720*576 。模拟与数字方式相结合，既提供了很强的灵活性又保证了图像质量。

2.监控中心的核心设备为模拟矩阵和数字编码设备，同时具备一套功能强大、集成度很高的综合监控平台软件，能够同时管理、控制模拟（矩阵）设备与信号，数字编码设备与信号。

3.矩阵系统对模拟信号进行切换上屏幕墙监控，数字编码设备则将传统的模拟视频信号转换为数字信号，通过计算机网络来传输，通过智能化的计算机软件来处理，这就形成了模数结合的监控系统。实现了视频/音频的数字化、系统的网络化、应用的多媒体化和管理的智能化。

4.基层监控中心和市局监控中心之间双备份互联：

一、视频管理服务器接入公安专网，市局可通过视频管理服务器管理、查询、浏览前端每个基层监控中心管辖的图像；

二、通过级联设备将市局与基层监控中心的矩阵级联，市局监控中心通过零延时的级联设备可以跨级切换控制任意基层监控中心内的任意一路图像，并可进行跨级编程，保证系统中的视频信息、控制信息、系统信息等可以进行交互控制和传输。

5.各前端发生警情时，警情信息不仅可以传到基层监控中心，并同时传到市局监控中心。报警触发后，报警点附近的球云台会按照预先设定好的预置位定位到相应的区域，还可以将与报警现场关联的多个前端图像一起切换，有针对性地布控追踪。





数字接入方式的全数字型

系统拓扑示意图

系统组成

1.前端监控点全部采用网络方式传输，即采用网络一体球或摄像机加网络视频服务器的方式，将模拟视频信号和控制信号数字化编码后通过网络传输至基层监控中心（派出所 / 分局监控中心）。

2.前端配置的数字编码设备对前端所有图像24小时数字化编码。监控终端可以切换显示本地视频与电子地图，前端报警联动多路视频显示。

3.各级监控中心（派出所、分局、市局）根据具体情况可统一部署存储服务器、监控主机等。其中录像服务器完成各级监控中心的集中录像，监控主机主要用来实时监控，视频管理服务器负责视频的管理、共享和控制等。

4.监控主机均可方便切换和控制前端视频的上下左右以及变倍。

5.市局监控中心配置视频管理服务器，通过公安专网，服务器即可实时浏览前端各个基层监控中心存储服务器上的图像，实时查询、回放各个存储服务器的录像内容，并可将重要图像数字化存储录像。

6.各级监控中心解码设备负责将数字视频信号还原为模拟视频信号，输出到矩阵主机、屏幕墙等模拟显示设备。报警信号能够实时传送到市局监控中心。

系统特点

1.整个系统全部基于 TCP/IP 网络进行系统传输，在各级系统间传输全部为数字化信号。

2.前端直接采用数字化监控设备，如网络摄像机、网络一体球、网络快球等，或使用传统摄像机加网络视频服务器。编码设备传输的数字化图像由于采用先进的 MPEG4 或者 H.264 压缩算法，图像分辨率亦能达到 D1:720*576 。

3.综合多种数据接入方式，包括 ADSL 线路、 E1 线路、 DDN 线路、固定 IP 、各种专线等等。

4.便于构成统一的大规模的监控系统。网络可以承载各种数据的传输，系统可以将各地的监控系统级联起来，实行统一有效的管理。

5.便于系统扩容，基于网络的系统搭建，各设备基于网络协议通讯，只要有IP地址资源，就可以在任意的位置添加任何设备，各子系统相对独立又彼此联系。

6.各前端发生警情时，警情信息不仅可以传到基层监控中心，并同时传到市局监控中心。报警触发后，报警点附近的球云台会按照预先设定好的预置位定位到相应的区域，还可以将与报警现场关联的多个前端图像一起切换，有针对性地布控追踪。

7.便于工程施工，全数字的网络监控系统，只需要考虑网络接入方式，无需考虑视频线缆、控制线缆的施工，方便系统施工、调试，提高系统的可靠性、稳定性。

海量存储系统

存储容量的计算

       模拟视频信号通过数字视频压缩技术转换为H.264或者MPEG4格式的码流，尽管经过压缩，其所占的空间仍然是非常大的，尤其是城市监控报警联网系统，摄像前端可能达到万级，产生的海量数据是非常惊人的。

      单路 D1 格式的流量计算： 600M/ 小时，每天产生的数据量为 24*600M= 14400M ，约合 14G ，一个月产生的数据量为 14G*30=420 G ；

      单路 CIF 格式的流量计算： 200M/ 小时，每天产生的数据量为 24*200M= 4800M ，约合 4.5 G ，一个月产生的数据量为 4.5G*30=135 G ；

      一个基层监控中心（派出所 / 分局）按照 100 路视频信号计算：

      D1 格式产生的数据量为420*100=42000G，约合 41T ；

      CIF 格式产生的数据量为138G*100=13800G，约合 14T 。

存储方式的选择

      存储方式可以分为分布式存储、集中式存储和混合型三种方式：

       分布式存储：所有的前端编码设备将模拟视频信号压缩编码后，传送到距离自己最近的基层监控中心，在基层监控中心设置录像服务器，存储所有该监控中心所有连接的编码设备。模拟信号进行该基层监控中心后，也被编码设备转换成为数据信号存储。各个基层监控中心存储自己所接入的摄像资源的数据，上级监控中心需要数据时直接向各个基层监控中心调用。由于设备选型所限，不可能在基层网络中心放置比较高档的存储设备，存储的动态扩展也无法做到；数据的管理没有办法做到统一。

      集中式存储 ：将所有编码设备产生的图像数据实时地通过网络存储到一级监控中心的网络存储服务器。集中式存储将图像统一存储、统一管理，增加了数据管理的便利性，统一的高性能海量存储设备提高了数据存储的安全性和可扩展性，数据可以方便地进行备份。

      但是它也有不足：

      1、从前面的数据量分析，在大中型城市中监控点位到达万级和十万级时，这种海量存储空间的建设成本是非常高昂的；

      2、实时传输视频图像占用的网络带宽资源非常大，每一路视频流（视频格式为 D1 ）需要网络带宽为 800K~1.5M ，当视频流到达 1000 个时，将会对核心网络平台造成极大的压力。

      混合型存储 ：将前面两种方式进行结合，以分布式存储作为基础，同时在一级监控中心设置网络存储服务器。短 / 近期的数据临时存放在基层监控中心的录像服务器内，长期的数据存上传网络存储服务器中。重要监控点位的视频资料不仅存储在基层监控中心，也实时的传输到网络存储服务器中作为备份。在基层监控中心建立备份计划，采用定时自动备份的方式，将超过30天的视频文件备份到网络存储服务器相对应的目录中，网络存储服务器根据需要采用滚动或者加锁等不同的存储和备份策略。

      分布式存储加上集中式存储和管理，既可以利用录像服务器硬盘实现实时录像，又可以利用网络存储服务器实现海量存储，具有很好的灵活性；部分采用集中式存储，易于空间管理和数据搜索以及数据备份，总体上提高了工作效率同时也降低了管理的成本；这种模式有非常良好的扩展性，整个系统可以按照比例扩展，在增加录像服务器本地硬盘的同时增加相应比例的网络存储服务器存储容量，实施快捷高效；在录像服务器来不及扩容或者录像服务器出现故障的情况下还可以使用网络存储服务器作为备份，大大提高了系统的可靠性。

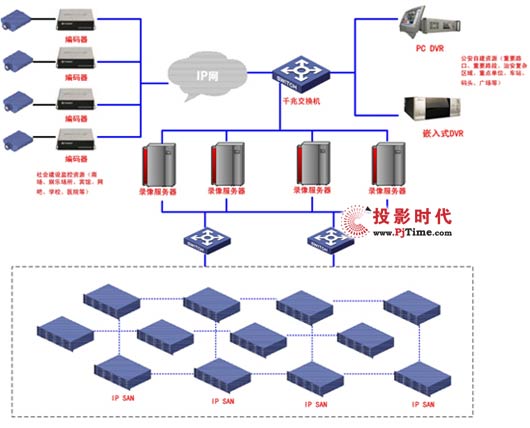

混合存储和备份方案

      集中式存储实际上是一种远程网络存储方案，针对城市监控报警联网系统的实际情况，建议采用性能价格比最高的 IP-SAN+NAS 体系结构。

      IP-SAN 体系结构的实质是通过 iSCSI 技术，构建一个基于高速 IP 网络的集中存储环境，解决用户数据迁移、数据共享、存储空间扩展的问题，并大大降低管理成本。让用户能在 IP 网络环境下充分享受 SAN 环境带给用户的好处的同时，省去 SAN 所需的光纤网络的搭建成本，构建一个远程的 SAN 的存储平台。同时，还可以充分融合 NAS 存储设备到该网络中，进一步利用 NAS 设备的优越特性。


综合接入方式的模数混合型

系统拓扑示意图

系统组成

1.针对公安自建监控资源（重要路口、重点路段、重点单位、治安复杂区域等），采用模拟接入方式，图像质量无损高清，控制实时流畅，适合公安实战应用。

2.针对社会建设监控资源（一般企事业单位、宾馆网吧、学校医院社区等），采用数字接入方式，充分利用城市宽带网将社会监控资源纳入平安大系统中。

3.多级监控中心联网同样具备模拟、数字 双备份联网控制。

4.一套专用平台软件统一管理所有模拟、数字设备和信号，电子地图双屏显示，报警联动多路视频，有效 布控追踪。

5.图像资源集中存储，分布式管理，提升存储的稳定可靠性，并降低存储造价，极高的性价比。

6.大屏幕图文显示系统（DLP无缝拼接大屏+监视器+LED），实时显示、切换丰富的图文信息，适合指挥中心监控、指挥、调度。

系统特点

1.系统部分前端到监控中心传输方式采用光纤传输，图像质量没有经过数字压缩，图像质量清晰、控制流畅。

2.通过网络一体球和高清晰网络视频服务器等编码设备传输的数字化图像由于采用先进的 MPEG4 或 H.264 压缩算法，图像分辨率亦能达到D1：720*576。模拟与数字方式相结合，既提供了很强的灵活性又保证了图像质量。

3.综合多种数据接入方式，包括 ADSL 线路、 E1 线路、 DDN 线路、固定 IP 、各种专线等等。

4.监控中心的核心设备为模拟矩阵和数字编码设备，同时具备一套功能强大、集成度很高的综合监控平台软件，能够同时管理、控制模拟（矩阵）设备与信号，数字编码设备与信号。

5.矩阵系统对模拟信号进行切换上屏幕墙监控，数字编码设备则将传统的模拟视频信号转换为数字信号，通过计算机网络来传输，通过智能化的计算机软件来处理，这就形成了模数结合的监控系统。实现了视频 / 音频的数字化、系统的网络化、应用的多媒体化和管理的智能化。

6.基层监控中心和市局监控中心之间双备份互联：

一、视频管理服务器接入公安专网，市局可通过视频管理服务器管理、查询、浏览前端每个基层监控中心管辖的图像；

二、通过级联设备将市局与基层监控中心的矩阵级联，市局监控中心通过零延时的级联设备可以跨级切换控制任意基层监控中心内的任意一路图像，并可进行跨级编程，保证系统中的视频信息、控制信息、系统信息等可以进行交互控制和传输。

7.各前端发生警情时，警情信息不仅可以传到基层监控中心，并同时传到市局监控中心。报警触发后，报警点附近的球云台会按照预先设定好的预置位定位到相应的区域，还可以将与报警现场关联的多个前端图像一起切换，有针对性地布控追踪。



大屏幕图文显示系统

大屏幕系统功能特点与优势

       1.全数字优势：全数字技术的采用,使图像灰度等级达256—1024级，色彩达2563--10243种，图像噪声消失，画面质量稳定，精确的数字图像可不断再现，而且历久弥新。

      2.反射优势：反射式 DMD 芯片的应用，使成像器件的总光效率达 60% 以上，远远高于透射式 LCD 液晶投影方式 , 对比度和亮度的均匀性都非常出色，克服 CRT 、 LCD 投影机显示画面中间亮、四周暗的缺点。

      3.无缝：可显示高品质的无缝图像。在 0.7 英寸的 DMD 芯片上，每一个像素面积为 14′14 mm2, 间隔为 0.8 mm ，而一般 LCD 像素点大小为 40′40mm2 ，所以同样的像素点， DLP 投影机能产生比 LCD 液晶投影机更高品质的无缝图像，画面均匀，色彩锐利，它抛弃了传统意义上的会聚，调整十分便利。

      4.长寿命： DLP 投影机灯泡寿命长 , 不存在 LCD 投影机由于工作环境温度高而出现液晶板老化等问题，特别适用于拼墙结构。

      5.色彩、亮度均匀： DLP 投影单元的亮度均匀性、色彩均匀性、灰度等级等技术指标和实际显示效果均比传统 CRT 、 LCD 技高一筹，特别适用于多屏拼接时达到亮度、色彩、灰度均匀的显示效果。

      6.节省空间： DLP 投影机为投影墙专用产品，特殊镜头和光学设计使投影单元具有超薄物理结构（ 67 英寸投影单元厚度为 795mm ）。

      DLP 大屏幕投影系统因以上特点而成为目前指挥控制调度场所首选的大屏幕拼接解决方案。

大屏幕系统功能

      通过外置组合屏控制器可以通过网络服务器实现各个系统之间的信息交换与共享，以及其他高分辨率计算机网络数字信号和模拟信号在大屏幕上开窗口显示；

      通过外置组合屏控制器可以实现多路视频信号和多路 RGB 信号在大屏幕上任意位置切换显示；

大屏幕显示系统采用外置组合屏控制器和DLP

      单元内置控制器的配合使用，使得本系统接口齐全、功能强大的显示功能。整个系统提供多达 4 个视频接口， 2 个 RGB 接口；

      通过控制计算机的许可网络上的任一台计算机都可以操作大屏幕，实现图像的相互调用和控制；

      通过控制计算机集中控制，可以对各通道任何一路信号均可切换自如。并可根据用户需要制定常用显示模式，实现简单灵活的使用界面；并支持多用户的操作，以及对于用户的权限进行设定。

大屏幕系统规格

      本投影拼接墙由 6 套 60″DLP 一体化显示单元拼接而成（横向 2 排，纵向 3 列），规格如下：
       单屏面积： 1220mm ( 宽 ) x 915mm ( 高 ) = 1.12m2
       整屏面积： 1220 mm ( 宽 ) x 3 x 915 mm ( 高 ) x 2= 6.69m2
       墙体厚度： 750mm
       单屏分辨率： 1024x768
       全墙分辨率： （ 1024x3 ） X （ 768x2 ） =3072x1536

显示模式图

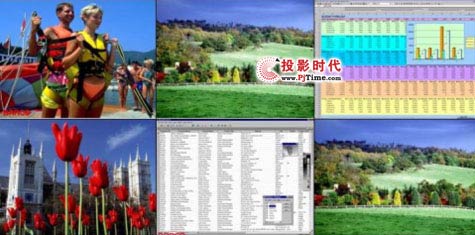

· 组合模拟图 1 ：
       分屏显示六路不同的计算机和视频图像。


· 组合模拟图 2 ：
以一个 2×2 组合显示一路视频图像，其他显示不同的计算机和视频图像。

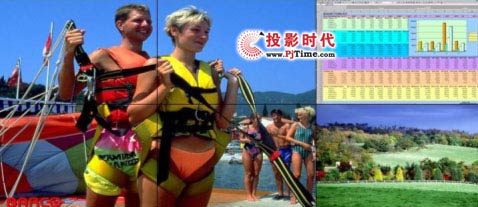

· 组合模拟图 3 ：
       以一个 2×2 组合显示一路计算机图像，其他显示两路视频图像。

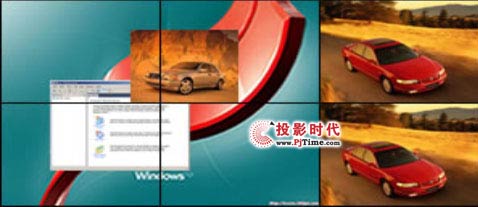

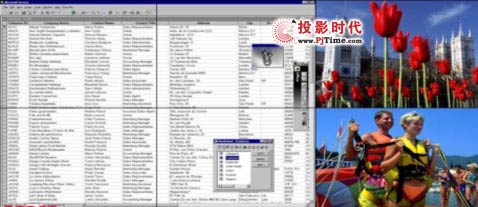

· 组合模拟图 4 ：
       以一个2×2组合显示一路计算机图像，其他显示两路视频图像，并且可以在计算机画面上开不同的视频和计算机窗口，视频和计算机窗口可以叠加、无级漫游。

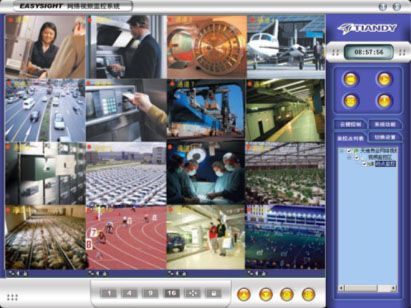

中心平台管理软件



    该软件是专门针对大中型平安城市项目中不同种类数字、模拟图像设备、安防报警设备集中监控管理的专用平台软件 , 是面向业务和应用的、分布式、全数字化、基于网络、高度集中管理的安防管理平台软件，能满足平安城市项目高可靠性、复杂性和灵活性的视频与报警监控业务管理需求，适用于大型网络视频监控环境下对不限路数的 PC 架构 DVR 、嵌入式 DVR 、网络视频服务器 NVS 、 IP 摄像机和报警设备的用户角色、设备配置、报警关联策略、自定义任务、电子地图、流媒体转发、集中存储、网络数字矩阵等的集中监控与配置管理。

系统平台管理软件的功能特点

•  完全基于宽带网络传输，同时支持多种数字设备，包括硬盘录像机、网络视频服务器、 IP 摄像机等，同时支持 MPEG4 和 H.264 音视频压缩协议体系。

•  Windows 2000 Professional （中文） / Windows 2000 Server （中文） Windows XP Professional （中文）操作系统。

•  中大型数据库存储管理平台。

•  根据安全性的级别，可选择软 / 硬件加密。

•  图像采集压缩采用 MPEG-4/H.264 方式；声音采用 MPEG-4 ACC 方式。

•  采用 TCP 、 UDP 、 MULTICAST 网络协议传输信号。

•  图像清晰度 PAL 352*288 704*576 NTSC 320*240 640*480

•  图像传输速率 PAL 25F/S NTSC 30F/S

•  分布式，允许多个副控台 / 网络客户端并发操作、异地操作与存储。

•  所有设备进入系统后，均自动向中心管理服务器注册。

•  树行菜单规划前端站点，多级显示方式，方便客户查询、使用

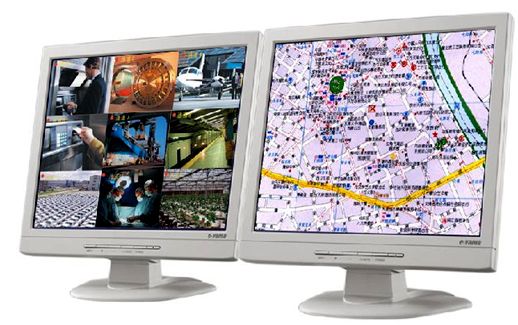

•  多层、多级电子地图，支持视频、电子地图双屏显示

•  前端站点硬盘损坏、死机报警通知中心，远程校正主机的系统时间

•  远程管理前端各站点的系统配置，远程索引、重启主机，真正实现无人职守

•  远程访问前端各站点的录像文件，可任意检索、下载、回放、备份等

•  支持视频转发的流媒体服务器，支持前端任意数量硬盘录像主机与网络视频服务器混合组网的超大容量（取决于网络平台性能限制）

•  软音频对讲，支持前端－前端、前端－中心，前端－分控之间任意进行对讲

•  支持报警时自动拨号、实现 ADSL 网络动态连接，降低网络租赁费用

•  支持花生壳免费域名捆绑，解决动态 IP 连接问题

•  网络解码矩阵主机将数字视频信号解成模拟信号，输出到屏幕墙并任意切换

•  逆向解码单路四画面输出，可自行定义切换输出画面

•  自动储存连接信息、查询前端主机在线状态，自动连接上次登陆的主机

•  解码视频出现异常时自动重启视频功能 , 保证视频长时间连接正常

•  支持主流嵌入式 / 网络视频产品（海康 DVR/DVS ），支持天地伟业数字硬盘录像主机

•  支持与 GIS （含 110 报警指挥系统）技术和 GPS 技术的集成

与其它系统平台的集成

       中心平台管理软件通过特定的接口系统与 GIS 系统 /GPS 系统 /110 报警指挥系统 / 城市综合应急指挥系统等其它系统结合起来，提供统一的报警指挥信息系统服务，并作用到所有信息和消息的协调、联动，成为一个真正的 “ 平安城市监控报警联网指挥系统 ” 。

       编码设备的 RS485 接口和开关量接口提供了对前端视频采集设备的控制能力和报警信号采集能力，通过分布式的中心平台管理软件转发，基层监控中心在发生报警以后，自动将发生报警点的报警信号和视频图像自动转发到市局监控中心的监控中心，市局的监控中心软件通过 TCP/IP 协议与 GIS 系统 /GPS 系统 /110 报警指挥系统 / 城市综合应急指挥系统的分发服务器相连，通过专用的软件接口，向这些系统传递报警的设备信息和联动视频流，完成报警的采集、分发过程和视频信号的转发过程。其它系统从而能够及时地提供报警点的无级缩放地图、详细地理信息、相关行动预案与决策信息等。

系统平台管理软件的组成

•  数据库服务器

•  流媒体转发服务器

•  用户权限验证服务器

•  WEB 服务器

•  数字视频中心矩阵服务器

•  网络存储服务器

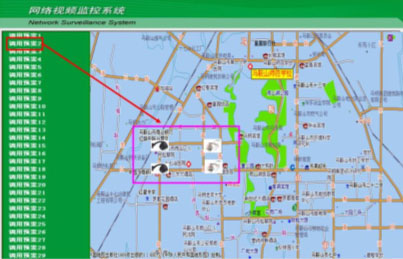

电子地图与警视联动功能

      将城市的电子地图分三个层次制作到系统管理主服务器中，可采用双屏观看，也可显示到电视墙上；平时显示第一层地图，第一层为辖区的完整地图，上面标有可以被激活的具有明显标志的摄像机图标；点击摄像机标志可以打开本摄像机周围小范围的详细实际地图（第二层地图），同时该摄像机的标志会闪动；再一次点击闪动图标，就可以显示摄像机的实时图像，可以是部分地图和小的活动画面（三层地图），也可以完成全屏图像显示，并可以通过鼠标控制云台和镜头的动作。

      系统可实现分级控制。按照指挥控制中心的级别，对同一监控点或同组监控点实现分级控制。系统提供方便的远程语音对讲方式，前端监控点设有多个紧急按钮供报警用，中心值班人员可对前端喊话或对讲。

      全市监控点直观地显示在电子地图（可与待建的 GIS 联网）上，并能点击显示监控点图像，能显示街区分布、辖区范围、执法点位置等。对于发生报警或其它警情时，能自动切换到相应监控点（包括摄像机切换和预置点），在屏幕上调出该点图像，并在电子地图上给出指示，计算机给出声音提示，记录相关报警信息；在进行摄像机切换和控制时也能在电子地图上指示最近监控点，实现与 GIS 、 GPS 系统的协同应用。

电子地图能够实现功能如下：

1. 提供电子地图编辑控件，可以增加删除监控点；

2. 可设置告警时地图自动弹出；

3. 可设置告警时启动告警点语音提示；

4. 可设置告警时打印告警数据；

5. 可设置设备联动控制和定时控制；

6. 可设置报警联动输出控制包括警号、警灯。

7. 当鼠标放到地图上相应摄像机位置时，弹出摄像机详细信息。信息内容包括：摄像机类型、摄像机位置、摄像机归属（摄像机接入矩阵、 DVR ）、摄像机建设时间。

      其一、在城市的 GIS 地理信息地图上，可以将监控点的坐标在地图上确认下来，每个摄像机的位置可以根据实际的场景预先设定预置位，当值班人员在地图上用鼠标划出一个区域时，可以根据区域中心为基准点，区域内的各个路口球机均自动调阅设置好的预置位，并通过矩阵在电视墙上显示；

      其二、当电子地图上有报警的坐标点产生的时候，指挥中心的值班人员在地图上划出应急范围，该范围的球机则根据报警点不断变化的坐标值和运动的方向，修正区域内球机的位置，达到附近的路口球机均处于封锁的位置的目的，并使图像在指定的监视器上显示；

      其三、当有坐标的报警点产生时，系统可以自动允许一组预先设置好的控制数据，在报警点周围规定范围内的球机自动执行预案命令，达到全自动跟踪的目的，而且系统在有可能的情况下可以同时处理多个目标，以应付各种恶劣情况的出现，并可以由中心控制决定将哪个目标在电视墙上显示。

平安城市二期建设方案

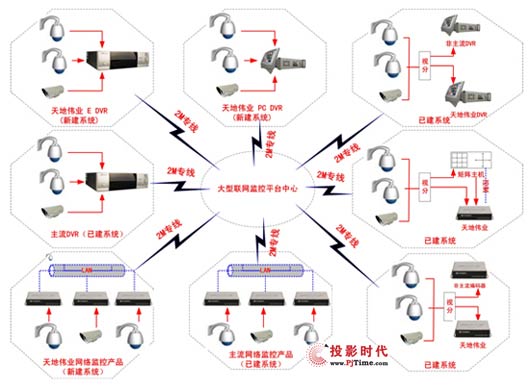

拓扑示意图

    平安城市二期建设的目的是使平台管理系统能够对已建、新建的系统统一规划、技术协调，兼容更多主流产品，从而在一个平台上统一、集中管理模拟、数字设备。

系统组成

1.前端社会建设监控资源分为两大类；

2.一类为新建系统，建议统一选用天地伟业的设备；

3.新建系统根据不同单位（宾馆、网吧、娱乐场所、金融行业、社区、医院、学校、一般企事业单位）选用天地伟业的 DVR 、网络编码器、矩阵等主控设备；

4.新建系统很容易纳入到天地伟业联网平台管理软件中；

5.一类为已建系统的整合；

6.采用国内主流嵌入式 DVR （海康、大华等）为主控设备，可以兼容到大系统中；

7.采用国内主流网络编码产品（海康等）为主控设备，可以兼容到大系统中；

8.采用其他的非主流 DVR 为主控设备，可以采取升级措施（换为天地伟业 “ 卡 + 软件 ” ）纳入到大系统中；

9.采用其他的非主流网络编码器为主控设备，可以更换为天地伟业网络编码器纳入到大系统中；

10.可以通过天地伟业网络编码器将模拟信号以及控制信号上传到公安局监控中心，从而将模拟系统纳入到大系统中。

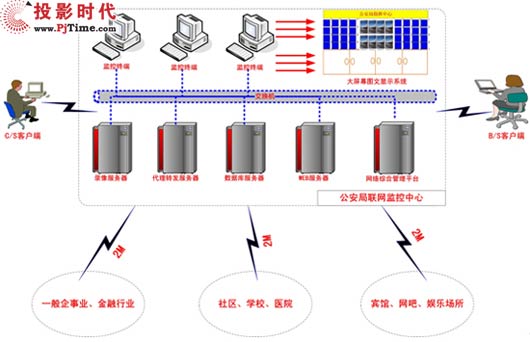

联网监控中心系统示意图

1.联网监控中心（公安局监控中心）是控制、枢纽中心，统一、集中、管理、控制所有前端系统（模拟或数字的）；

2.硬件部分主要是通过解码主机将前端上传的数字信号还原为模拟图像，切换、控制上屏幕墙；

3.软件部分主要是对所有数字图像的集中存储、管理，以及数字图像在 IP 网内的多用户共享、控制等；

4.平台软件主要包括录像服务模块、代理转发服务模块、 WEB 服务模块、数据库服务模块、权限管理模块以及监控浏览模块等；

5.平台软件支持 C/S 模式和 B/S 模式。

6.监控终端：远程浏览 、操作员日志记录、电子地图、远程配置、远程控制、设备巡检等功能；

7.权限管理：硬件设备配置信息的管理 、系统用户的管理 、云镜分级控制；

8.数据库服务：统一集中记录着全市监控设备注册信息、各级用户注册信息、各级用户权限信息、设备分组信息、用户分组信息以及设备组和用户组对应关系等数据信息；

9.WEB 服务：将 WEB 服务器接入网络，网内多个授权用户不需要安装任何客户端软件，通过 IE 浏览器直接访问联网中心数字图像资源；

10.流媒体转发：为本地公安内网和上级用户提供流媒体转发服务，对于多用户同时访问前端视频服务器图像的情况，可以大大缓解网络压力，减少前端设备数据处理量。

平安城市三期建设方案

平安城市三期建设（深层次应用）

“天眼”添“嗓门”，报警联视频

      随着全国各地平安城市建设的不断深入，公安、政府等部门对音视频、报警的应用需求越来越具体，越来越复杂，即要求系统要更加贴近公安、政府等部门的实战需要。平安城市监控不再是简单的视频监控，而是在此基础之上，音频、报警等信号的深层次应用，将公安监控中心建设成为真正意义上的音视频监控报警中心和指挥调度中心。

      平安城市系统在一些地区又俗称“天眼”工程，很形象的表示了公安政府部门通过遍布在整个城市的摄像探头时刻注视着城市的一举一动。既然摄像探头是公安机关的“眼睛”，能够通过“眼睛”看到和纪录一切，那么，公安机关还想增加“耳朵”（音频采集设备），采集前端的声音，增加“嗓门”（喇叭或音柱，扩音设备），从指挥中心向前端喊话，增加“触觉”（紧急报警按钮或其他报警探测设备）设备，传输报警信号，报警或紧急情况时联动相关视频。

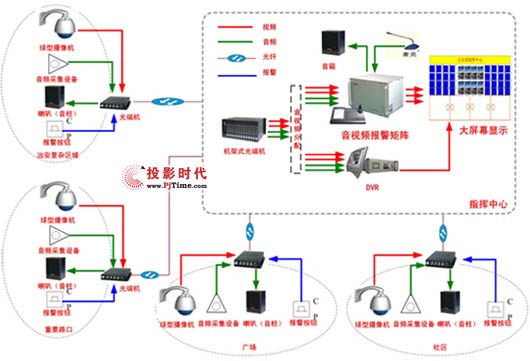

模拟接入方式的模数混合型系统示意图
      如图所示，在传统的视频监控基础上，在监控前端，如治安复杂区域、重要路口、广场、社区等，增加音频输入设备（拾音器等），音频输出设备（喇叭或音柱），以及报警设备（紧急按钮或其他报警探头），通过光端机将上述信号传输至公安局指挥中心，在指挥中心，不再是简单的视频切换矩阵，取而代之的是集音视频和报警为一体的音视频报警矩阵，指挥中心的音频输入设备（麦克风）和音频输出设备（音箱）接入音视频报警矩阵。这样，就可以实现“天眼”添“嗓门”，报警联视频的功能，即指挥中心在视频监控的同时，可以对某个前端（治安复杂区域、重要路口、广场、社区等）喊话、指挥，或指挥中心同时对多个前端喊话（广播）。同时，指挥中心由天地伟业提供的独特的电子地图双屏显示功能，一屏多画面显示前端图像，一屏显示整个城区电子地图，电子地图上根据实际情况布置前端摄像探头和报警探头，前端一旦有警情时，指挥中心即发出声光报警，提醒公安干警注意，同时报警探头关联的视频自动切换到大画面，指挥中心可以实施布控追踪或与前端实时双向对讲。

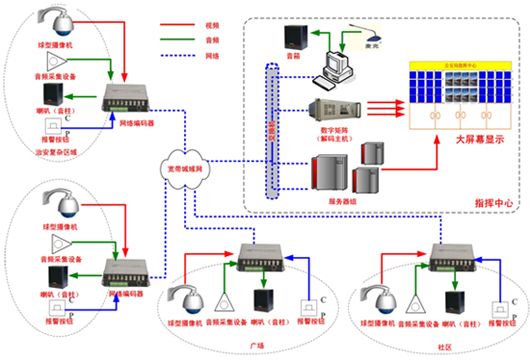

数字接入方式的全数字型系统示意图

      如图所示，在传统的视频监控基础上，在监控前端，如治安复杂区域、重要路口、广场、社区等，增加音频输入设备（拾音器等），音频输出设备（喇叭或音柱），以及报警设备（紧急按钮或其他报警探头），经网络编码器通过城市宽带网将上述信号传输至公安局指挥中心，在指挥中心，音频输入设备（麦克风）和音频输出设备（音箱）接入监控主机。这样，就可以实现“天眼”添“嗓门”，报警联视频的功能，即指挥中心在视频监控的同时，可以对某个前端（治安复杂区域、重要路口、广场、社区等）喊话、指挥，或指挥中心同时对多个前端喊话（广播）。同时，指挥中心由天地伟业提供的独特的电子地图双屏显示功能，一屏多画面显示前端图像，一屏显示整个城区电子地图，电子地图上根据实际情况布置前端摄像探头和报警探头，前端一旦有警情时，指挥中心即发出声光报警，提醒公安干警注意，同时报警探头关联的视频自动切换到大画面，指挥中心可以实施布控追踪或与前端实时双向对讲。
