大屏幕拼接显示系统数字显示器的高端竞技场

大屏幕拼接显示系统构成及的技术现状
　　
　　大屏幕拼接显示系统主要包含三个部分：一体化数字显示单元、多屏处理器和用于控制整个系统的多屏控制软件。一体化数字显示单元由投影机、背投箱和屏幕等组成(反射式背投还包含反射镜)。一体化数字显示单元的显示品质直接影响着整个投影墙的效果，采用不同类型的投影系统会得到大不相同的结果。

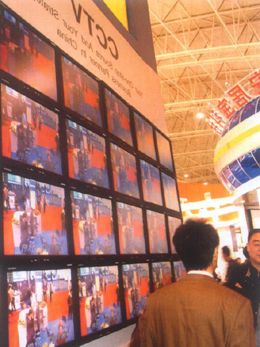

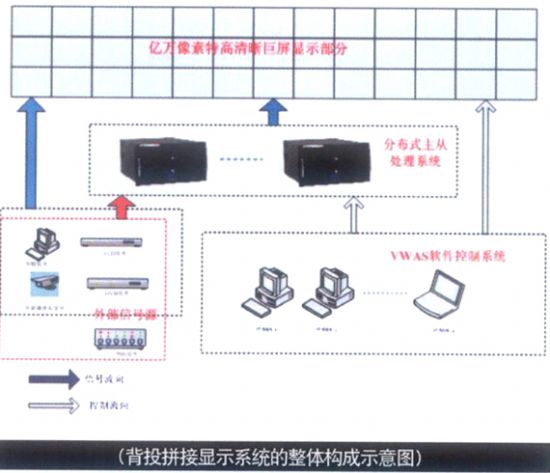

　　大屏幕拼接显示系统构成

　　1、多屏处理器

   多屏处理器是一种基于某一操作系统平台并且具有多屏显示功能的、可用不同方式对各种类型的外部输入信号（包含RGB信号、Video信号、网络信号）进行远程显示处理及控制的专用图形处理设备，多屏处理器的所有显示通道输出组合成一个单一逻辑屏。

    多屏处理器是整个背投拼接显示系统的核心组成。其核心作用主要表现在：可以生成一个高分辨率的单一逻辑屏，整屏清晰度目前最高超过100M像素。其外部的所有信号（包括计算机信号、视频信号和网络信号），都可以通过它进行相应处理后在背投拼接显示系统中显示出来，并且这些信号窗口可以在拼接系统中以任意大小、在任意位置相互叠加显示。

    2、由一体化数字显示单元拼接而成的大屏幕背投影拼接显示系统

    一体化数字显示单元是大屏幕背投拼接显示单元的核心显示部分；外界信号以及多屏处理器内的全部内容，都由一体化数字显示单元完成；一体化数字显示单元主要由投影机、背投箱和屏幕等组成（反射式背投还包含反射镜）。目前所用的投影机主要为基于TI公司的DLP数字光处理投影机及少数采用LCD等技术的投影机。

    3、大屏幕控制系统

    大屏幕控制系统是整个大屏幕背投拼接显示系统的控制核心，一个系统的易用性和稳定性，很大一部分取决于控制系统所具有的功能和性能优劣。

    大屏幕拼接显示系统的技术发展

    目前中国最大的专业从事DLP数字拼接墙系统的研发、生产与销售企业广东威创日新电子有限公司总工程师卢如西介绍了大屏幕背投拼接显示系统近年来一些重要技术发展状况：

    1、快速网络显示技术（VlinkExpress网络直通车）

    2004年，全球第一款专用于大屏幕背投拼接显示系统的远程网络显示软件——VlinkExpress面世，该产品的推出，弥补了大屏幕系统网络显示只能依靠其他领域的远程控制软件（如NetOP、Pc Anywhere等）的尴尬局面；并使得网络信号显示速度提高到了15帧/秒以上的数量级，大大突破了传统网络抓屏软件在大屏幕这一特殊领域应用的速度极限。

    2、革命性的底板系统交换架构技术

    针对PCI总线带宽的瓶颈，业界公司研制出一种新的总线结构，其核心是极具艺术创想的底板系统交换架构。传统的总线结构，如PCI总线，资源被所有的外围连接所分享，从而使控制室环境下的大量的数据信息传输受到制约。而该底板系统交换架构为每个外围插槽都提供高达4Gb/s 的传送带宽。外围的板卡通过该底板连接到拥有极高带宽的交换架构卡上，从而确保数据通过最佳的路径传输，提供快速优质的画面数据。通过增加可选的串行开关卡，数据带宽可提高到每槽8Gb/s，无论显示规模大小如何都能保证各种信号的流畅显示，并确保系统连续、稳定的工作。

    3、双灯系统

    大屏幕背投拼接显示系统中，每台投影机是一个单元的显示核心，投影机偶尔出现故障后，会影响系统的整体显示效果，而DLP投影机出现故障最多的地方，往往就是投影机的灯泡。双灯系统的出现，在一定程度上解决了由于投影机灯泡问题而引起的显示单元无法正常显示的故障。

    4、成功研制出分布式主从处理器结构

    PCI带宽不足，是困扰整个行业系统向大规模方向发展的一个关键问题。以81个显示单元的系统为例来分析PCI总线带宽的瓶颈问题：经计算，理想状态下从内存经PCI传输并显示一帧图像（243M数据）所花的时间要1.84秒。而实际运行时其他软件的影响、设备中断、硬盘访问速度和内存数量等因素常会大大增加图像数据传输时间，或使图像数据传输时出现难以容忍的抖动效果。可以看出，受到PCI总线带宽的限制，传统处理器根本无法完成正常驱动81个显示屏的能力。针对上述问题，VTRON公司推出了新一代的多屏处理系统——分布式主从处理器系统，该系统的推出，使得多屏处理器驱动130个乃至更多显示单元成为可能，该结构已经成功应用于深圳地铁系统中，整体运行效果非常好。目前采用该技术的背投拼接显示系统，其最大分辨率达到100M像素(一亿像素)以上，而显示速度相当于普通16通道多屏处理器系统的显示速度。
