彻底消除缝隙：大屏幕边缘融合处理器精品推荐

前言

　　大屏幕边缘融合就是利用边缘融合处理器将一组投影机投射出的画面进行边缘重叠，显示出一个没有缝隙 更加明亮、超大、高分辨率的整幅画面，画面的效果就好象是一台投影机投射的画质。当两台或多台投影机组合投射一幅两面时，会有一部分影像灯光重叠，边缘融合处理器的最主要功能就是把两台投影机重叠部分的灯光亮度逐渐调低，使整幅画面的亮度一致。

　　现在的融合拼接中，由于采用整幅屏幕，消除了传统拼接存在的屏幕间的物理缝隙，从而使得投影屏幕显示图象整幅保持完整，无人为分割；采用融合处理技术后，更消除了光学缝隙，这样和普通硬拼接系统相比，在技术水平和显示效果上，就有了质的差异和提高，从而使显示的图像完全一致，无任何物理或光学分割，保证了显示图像的完整性和美观性。这在显示地图、图纸等图像信息时，更为重要，因为在图纸、地图上存在大量的线条或路线等，而屏幕缝隙和光学缝隙就会造成图像显示污染，容易使观察人员把显示的图像线条和拼接系统本身的线条误为一体，从而导致决策和研究失误。而通过融合处理，就可以避免出现这种情况。

　　在融合拼接系统中，所有图像都经过融合处理器进行了校正和统一，这样在大屏幕上进行图像显示和切换时，无论切换什么格式的图像，整个屏幕的亮度、色彩、鲜艳度、均匀度都比较一致，另外，由于处理器还能对投影机所投影显示图象进行了处理，可以对不同投影信号间的色差、亮差、均匀度进行调整，因此，边缘融合图像处理器除了具有边缘融合和图像多画面处理功能外，还具有图像存储和调用功能，可以把本身存储的高分辨率图像直接作为大屏幕系统的背景进行显示，这在实际使用中非常有实用价值。

　　下面我们就将为大家介绍数款表现优越的边缘融合处理器产品供读者进一步的了解。

华控多通道融合机VIP系列

华控多通道数字图像校正融合机VIP系列

　　华控多通道融合机是国内第一家具有自主知识产权及多项专利的边缘融合图像处理器产品，是北京华控软件技术有限公司无缝融合业务中的核心产品，可以对多通道投影图像进行多窗口图像拼接控制，边带（公共像素）生成、军用仿真级的几何校正、自动色彩校正、边缘融合等处理，用于构建视景仿真及指挥控制投影显示等方面无缝、连续、均匀的整体画面，具有大视场、高临场感的视觉效果，完美实现大视场显示的应用。目前，华控系列产品已经广泛服务于军民各大行业。

　　华控VIP100以及最新研制的第二代融合处理机VIP200系列，支持M*N多层拼接，是构建超大画面超高分辨率的最新一代融合处理产品。目前以成功实施2*6融合拼接，2*4融合拼接等多个项目。

    功能特点：

     单像素几何校正：校正精度为0.1像素，任意屏幕均无变形失真，跨幅文字清晰无错位
     自动色彩平衡：自动色彩平衡，省力省心，色彩失真低于2％，肉眼无法分辨
     无痕边缘融合：图像融合效果非常完美
     小时级系统调试：主要参数均自动调整，典型系统数小时安装调试即达完美效果
     兼容各种投影机：广泛适用于各种档次、各种品牌的投影机

    应用：

     工程显示：指挥监控；科研仿真；工业控制。
     训练模拟：飞行模拟；舰船模拟；车辆模拟。
     商用娱乐：环幕电影；广告展示；大型游戏。

伟景行 FreeShaper

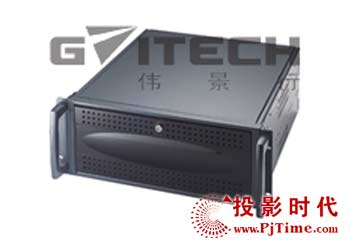

伟景行边缘融合几何校正处理器FreeShaper

　　在专业大屏幕显示方面， 伟景行最早引入多通道无缝大屏幕显示技术。它能为用户提供边缘融合器、多通道数字播放系统、高性能图形计算机等专利技术和产品，而且具备多年系统设计、系统集成等专业服务经验，应用范围覆盖虚拟现实及仿真、展览展示、数字电影、监控中心、媒体与会展、会议及教育等多个行业细分市场，在专业显示领域处于行业领先地位。

　　伟景行推出的FreeShaper是一款独立于图像生成器和图形计算机的边缘融合几何校正处理机，广泛应用于各类平幕、环幕、球幕、折幕等多通道投影系统集成项目，利用多台LCD或DLP投影机，组成一个无缝、连续、亮度和色度均匀的投影图像。

　　FreeShaperTM （部分型号）采用了新一代EdgeGenTM技术，不要求输入信号具有重合区，这样普通的Windows应用程序无需处理直接使用多通道无缝投影系统。而且FreeShaperTM 特有的FlashPassTM专利技术，使得信号处理达到几乎“零”延迟的性能，特别适合专业的虚拟仿真应用。

　　FreeShaperTM 采用模块化设计，通道数可以任意扩展，用户可以方便地组成2通道以上标准或立体多通道数字显示系统。

　　无论你需要多通道柱状环幕、CAVE系统还是球形屏幕，无论你需要显示的是数字电影、Office文档还是虚拟现实仿真，伟景行FreeShaperTM 系列边缘融合器都会帮您拼得天衣无缝，而且预算绝对在您的承受范围之内。

 任意曲面投影几何校正技术

    AccuPixelsTM技术支持用户自定义投射曲面的实际形状，从而使得图像中的每个像素都能被投射到正确的位置，从而精确控制画面的视觉效果。

 更好的边缘融合技术

    FreeEdgeTM专利技术允许用户对投影重合区的图像进行RGB独立的亮度控制以及伽玛校正，彻底消除亮带，获得最佳的图像融合效果。

 “零延迟”同步处理能力

    采用伟景行FlashPassTM专利处理技术，使得信号处理达到几乎“零”延迟的性能，特别适合专业的虚拟仿真应用。

 模块化设计，配置灵活

    FreeShaperTM采用模块化设计，通道数可以任意扩展，用户可以根据实际显示通道数灵活配置和升级，方便地组成任意通道的标准或立体数字显示系统，提高系统投资的效率。

创凯边缘融合控制器CK4M系列

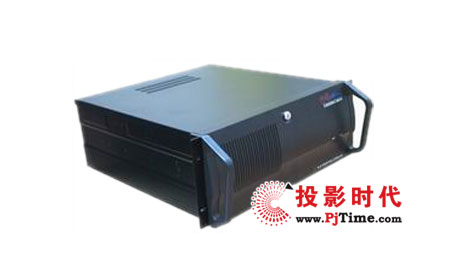

创凯电子CK4M系列边缘融合控制器

    创凯电子 CK4M 系列边缘融合控制器是专业的高端图形处理设备，专为大屏幕投影无缝拼接系统而设计，内置多画面图形拼接处理器和融合带生成装置，集视频多窗口处理技术和边缘融合技术为一体，在一台控制器上完美实现视频多窗显示、边缘融合、色差校正、多路信号源选择、输入信号自动调整和预存场景自由调用等功能。

    CK4M 系列边缘融合处理器具备了图像融合所需的所有处理功能。主要包括融合带的自动生成、融合边带的特性处理、相邻投影设备的色差匹配等功能。融合器可以支持多路不同的信号输入，支持N*M的无缝拼接显示，能实现多路信号的开窗口显示、窗口任意漫游、窗口大小任意缩放、视频与计算信号的任意叠加的等功能。

    CK4M  系列边缘融合处理器支持各种标准或用户自定义信号的识别和处理，和板卡式处理器不同，它能自动对输入信号进行位置的精确校准、能自动对模拟输入信号的相位进行精确调节，能自动记住不同输入信号的特征，保证在调整过的输入信号再次出现时能自动套用预存的参数。

    CK4M  系列边缘融合处理器支持任意规模的输入和输出，可根据需要预先自由配置。对所有的信号自动识别并按用户要求对各信号进行视窗大小、显示位置、图像比例等方面的调整和变换，最终转换为固定的1024×768/60Hz的VGA格式输出

    CK4M  系列拼接器，采用纯硬件设计，不需要操作系统支持，上电即可工作，启动时间小于5秒钟，稳定性高。动态图象自然流畅、清晰艳丽,成本低。

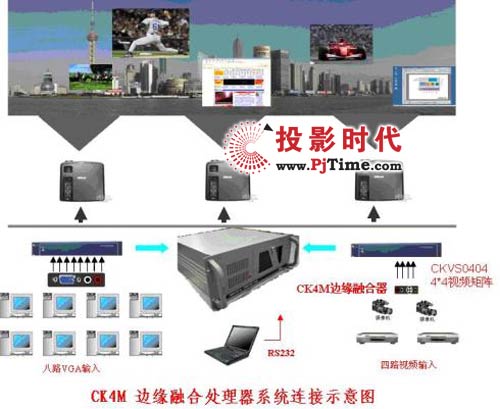

    CK4M系统连接图

特点介绍

一、自生成融合带

    CK4M根据无缝拼接和显示的特性， 自生成融合所需要的重复数据带， 在不同投影显示单元之间构筑融合所需要的叠加重复显示区域。根据产品的特性，融合带的宽度范围为128、256、512、1024个像素点可选。当支持M×N融合时，融合带最大宽度为256像素；

二、融合带处理

    融合边带处理功能主要实现数字光学拼缝消融，CK4M内置多种伽马渐变曲线模式，同时也支持用户自定义模式， 用户可以根据自主的需求，在256级范围内进行调整。

三、自动色彩均衡

    自动色彩均衡功能可消除投影设备间的颜色和亮度差异，保证投出的大画面色彩均一、亮度一致。

四、先进的纯硬件设计架构

    与基于计算机的融合处理器方案不同，CK4M系列采用了纯全硬件信号处理和总线架构模块设计。不需要操作系统支持，上电即可工作，开机时间少于5秒, 用户可直接硬开机和关机,启动迅速, 满足每周七天、每天24小时的工作需求,系统稳定可靠。

五、窗口控制

    实现窗口的画外画平铺，叠加，漫游，透视,缩放，任意移动等功能。

六、高清晰底图显示

    融合机可以实现高清晰背景底图显示（需要预定），支持底图输出时，融合机输出分辨率只能固定为：1024×768；

七、支持超过分辨率文档高清显示

    融合机器支持对2048×768、3072×768的超过分辨率文档点对点无损显示；


主要技术指标

型号系列		CK4MXXYY
输入信号	VGA信号	4路VGA信号，最高支持到1920×1200
	视频信号	4路复合视频信号输入 ，支持N制和PAL制，可定做S-video和ypbr等分量信号的 输入。
输出信号（固定其中之一）		VGA（15pin D-SUB）, XGA（1024×768@60Hz）1400*1050@60Hz  1280*1024;1920*1080;
操作方式		标准RS232端口（随机提供系统控制调试软件），遥控器
融合带宽度		1×N横向融合：128、256、512、1024不同像素点可选；
		M×N融合：128像素点
显示单元组合		1×N横向拼接融合，M×N内的任意拼接融合。
系统控制软件		随机配送
功耗		15W/路
供电		180-240VAC, 50Hz
工作温度		0-40摄氏度
工作湿度		15-85%
机箱规格		4U标准机箱
机箱尺寸		431×264×530（mm）
重量		大约20KG

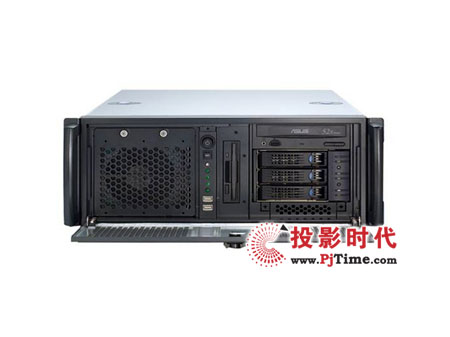

大华DH2000系列图形图像工作站

    大华技术股份有限公司 DH2000系列图形图像工作站是一台使你很容易从单一投影的演示过渡到采用多个投影机生成的无缝宽屏幕演示的设备，是整个无缝融合大屏显示系统的核心设备，是连接大屏输出端信号（投影机）与输入端信号源的枢纽设备。

    该工作站不但能够支持1×2、1×3、1×4等排列格式的无缝显示系统，而且能够支持2×2、2×3等多种排列方式的无缝阵列拼接的大屏幕显示。

    DH2000系列图形图像工作站内置边缘融合和几何校正控制系统，可以将多路视频、RGB/VGA或来自网络的图像信号，组织成一个连续的无缝拼接的画面。在这个连续的多通道画面中，每路输入信号都以独立窗口的形式出现。

 单台DH2000系列图形图像工作站具备如下基本功能：

• 支持边缘融合
• 支持几何校正
• 支持单台投影机多通道输出（2～6路）
• 支持高分辨率投影输出（1400×1050～1920×1080）
• 支持同屏多窗口显示（1-128）
• 可采集2路RGB信号（可扩充）
• 可采集4路模拟VIDEO信号(可扩充)
• 支持1路HDMI信号显示（可扩充）
• 全数字化接口
• 画面背景图可随意更换
• 支持网络远程管理及RS232串口控制

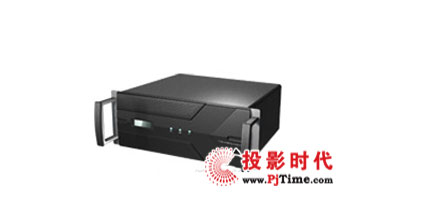

博睿联创 BR-VP6000

    北京博睿联创科技发展有限公司通过所掌握的国际领先的信息技术，为合作伙伴在音视频矩阵切换、VGA画面分割、大屏幕拼接控制、VGA光传输等视音频领域提供极具创新性的一流产品和设计。其最新推出的BR-VP6000软边融合处理器已完全达到目前使用广泛的国外的拚接融合一体化处理设备的技术水平。

    Brillview/BR-VP6000 系列边缘融合处理器是在 BR-VP2000硬件拼 接控制器的基础上研发的新一代，高性能边缘融合处理设备。它集视频多窗口处理技术和边缘融合技术为一体，在一台控制器上完美实现视频多窗显示、边缘融合、色差校正、多路信号源选择、无缝切换、输入信号自动调整和预存场景自由调用等功能。

    BR-VP6000 系列边缘融合处理器保留BR-VP2000 拼接控制器的所有功能，它本身就是一台功能完备的拼接控制器，能实现多路信号的开窗口显示、窗口任意漫游、窗口大小任意缩放、视频与计算信号的任意叠加的等功能。

    BR-VP6000 系列边缘融合处理器具备了图像融合所需的所有处理功能。主要包括融合区域的数据复制、融合边带的特性处理、相邻投影设备的色差匹配等功能。

    BR-VP6000 系列边缘融合处理器支持各种标准或用户自定义信号的识别和处理，和板卡式处理器不同，它能自动对输入信号进行位置的精确校准、能自动对模拟输入信号的相位进行精确调节，能自动记住不同输入信号的特征，保证在调整过的输入信号再次出现时能自动套用预存的参数。

    BR-VP6000 系列边缘融合处理器支持任意规模的输入和输出，可根据需要自由配置。
    BR-VP6000 系列边缘融合处理器已完全达到目前使用广泛的国外的拚接融合一体化处理设备的技术水平。

博睿联创BR-VP6000 系列软边融合控制器 技术参数

    融合区域
        融合区域大小  5％－100％
        边带处理特性  伽马模式或自定义
        色差校正   1％－50％，可自定义
    RGB输入
        输入接口  HD15或RGBHV  5BNC
        同步模式  HV独立同步或绿同步
        像素时钟  25－275MHz
        分辨率   标准640x480 至 1920x1080，非标信号任意
        色彩深度  24bit、像素
        缩放和显示    缩放比例0.3—100
    视频输入
        输入格式  NTSC、PAL或SECAM
        识别方式  自动识别
        缩放和显示    缩放比例0.3—100
    输出
        输出接口     模拟VGA（HD15适配器） 或 数字DVI（DVI－D接口）
        输出格式      模拟和数字信号同时输出
        输出分辨率  1024x768 至 1600x1200
        输出刷新频率 60Hz
        色彩深度  24bit/像素
        控制端口 RS232
         RJ45(TCP/IP模块)
    电气特性
        输入电压  100-240V，自动调节
        行频   50－60Hz
        功耗   50W
    机箱
        尺寸  4“ x 19 ”x10“ （ H x W x D）
        重量  20Kg

3D perception 融合带生成控制器

3D perception 融合带生成控制器 CompactUTM Megawall

    CompactUTM Megawall是最新的融合带生成控制器，使用此控制器可以轻易的构建高分辨率的实时无缝大屏幕显示系统，此控制器支持平面幕，柱面幕和球面幕。

    由于多通道投影系统的每台投影机是互相独立的，两个投影机所投出的画面之间会有缝隙。虽然经过调整这个缝隙可忽略不计，但对专业用户来说，这个缝也不能接受。为了解决这个问题，就需要用专业的边缘融合机来对多路输出进行处理，从而最终生成一个完整无缝的多通道拼接图像。

    无缝的图像是通过融合多台投影机的影机图像从而获得更大尺寸和更高分辨率的图像，每个Megawall支持：

    ■ 4通道非重叠的图像输入　　　　　　 　　　■ 4通道非重叠的图像输出
    ■ 产生图像之间的重叠区域　　　　　　　　　■ 边缘融合
    ■ 几何校正

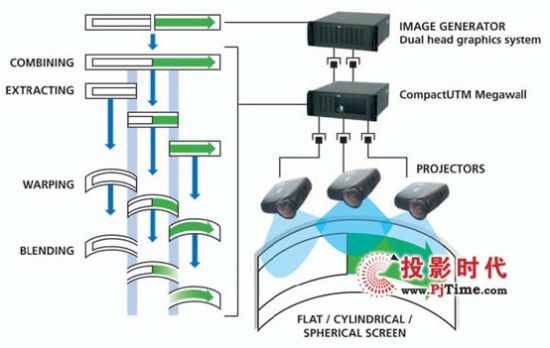

　　图像与图像之间的融合需要有融合带，融合带之间的图像信息是重叠的，一般的计算机输出不能产生重叠区域，通过Megawall处理器就能产生融合带，并对融合带进行实时处理，产生一幅无缝完整图像，如下图所示：

典型的应用场合如下：

    ■ 过程控制无缝大屏幕显示系统　　　　　　　　■ 指挥控制显示系统
    ■ 会议室无缝显示系统　　　　　　　　　　　　■ 展览和场所的无缝显示系

技术指标如下：

输入信号：	信号格式：模拟RGB或DVI-D（RGBHV、RGBS、RGSB） 信号接口：DVI-1
输出信号：	信号格式：模拟RGB或DVI-D（RGBHV） （每通道10比特） 信号接口：DVI-I
处理延迟：	50us-12ms（典型为250线期）
非线性变形：	全数字采样图像重组
边缘融合：	全方向数字式
色彩平衡：	数字式
原色校正：	3×3矩阵式原色校正
数码放大延迟：	50us-12ms
重量：	12KG
尺寸：	19寸4U的机箱
电源功率：	350w

巴可宽屏幕图像处理器－BlendPRO



　　BlendPRO的典型应用

    BlendPROTM使你很容易从独立屏幕的演示过渡到采用多个投影机生成的无缝宽屏幕演示。

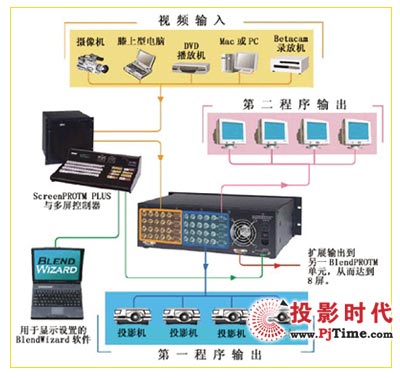

    一个典型的宽屏幕应用如BlendPROTM连接图所示

    输入源选择、无缝切换、图像处理和操作人员控制等功能由一个多屏幕演示系统（如ScreenPROTM PLUS）执行。ScreenPROTM PLUS系统输出供多台投影机边缘羽化的分割图像。BlendPROTM完成数据重叠和边缘羽化功能，操作非常直观和简便。并提供测试图形，便于校准投影机。BlendPROTM简化了包括内容生成、建立和实时控制在内的宽屏幕演示的整个准备过程。

    BlendPRO的系统特性

    BlendPROTM可接收多达四个高分辨率视频源的彩色图像，并对图像进行处理，以供多台投影机宽屏幕格式显示。视频处理包括数据复制，以生成重迭投影区域，以及重叠图像的边缘羽化。数据重叠和边缘羽化的交叉数据幅度可由用户编程。BlendPROTM允许以多台投影机宽屏幕格式显示PowerpointTM或 Macromedia DirectorTM生成的高分辨率图像。

    还可采用标准的多头图形卡输出。该产品在内容生成阶段的来源材料完全无需预处理。BlendPROTM与所有Folsom Research的无缝切换台产品兼容，包括ScreenPRO, ScreenPRO PLUS等等。

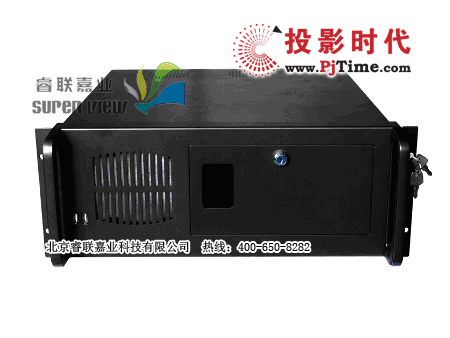

睿联嘉业边缘融合机

    北京睿联嘉业科技有限公司通过多年的技术创新，公司掌握了一批具有自主知识产权的科研成果，研发出了一批极具创新特色的显示控制和传输类产品。其中“睿联嘉业边缘融合机”就是该公司的和新产品。

    睿联嘉业边缘融合机”特点如下：

    特有多屏图像拼接功能，不需要增加拼接系统；

    特有TCP/IP网络控制管理功能，能通过以太网控制；

    具备了图像融合所需的所有处理功能。主要包括融合区域的数据复制、融合边带的特性处理、相邻投影设备的色差匹配等功能；

    支持任意规模的输入和输出，可根据需要自由配置 ；

    支持各种标准或用户自定义信号的识别和处理，和板卡式处理器不同，它能自动对输入信号进行位置的精确校准、能自动对模拟输入信号的相位进行精确调节，能自动记住不同输入信号的特征，保证在调整过的输入信号再次出现时能自动套用预存的参数；

    可实现平面融合、柱面融合、球面融合等多种融合模式。融合区域大小可任意调整，融合带特性参数可自由调整，融合效果较好；

    内置多种测试图样和色彩图板，融合区域调整手段完备，通道间的色差校正功能齐全，工程安装调试方便快捷；

    完全达到目前使用广泛的国外的拚接融合一体化处理设备的技术水平；

    控制软件通过友好的管理界面，数字化的处理方式，方便用户进行信号选择、显示布局、画面处理的多种管理功能；

    该产品适用于房地产展示厅、博物馆、指挥中心、监控中心，多媒体会议中心等场合。

RGB Spectrum　MediaWall

 　　RGB Spectrum公司 边缘融合单元MediaWall是该公司最新推出的一款产品，可实现投影机阵列的无缝融合。

　　这款边缘融合单元作为MediaWall显示器处理器的附加设备，可用于多达2x3的拼墙阵列。它具有对MediaWall输出交迭边缘羽化的功能，从而实现无缝投影显示。每个产品单元控制一个单独的信道，并内联放置在MediaWall处理器和投影机之间。使用多个单元，可实现多达2x3的无缝显示。

　　这个无缝融合单元支持分辨率达1920 x 1200和高清1080p，无论在RGB或DVI格式下。伽马和黑色水平校正可用来补偿投影机融合时出现的问题。

　　有了MediaWall显示处理器，可轻松实现与无缝融合单元的安装和接口连接。屏幕上的按钮和网络应用程序使校直步骤方便快捷。

　　这个无缝融合单元可安装于一个半机架式底盘上。一个机架式安装工具箱可用于安装两个单元在一个标准的1RU空间里。
