智勇无源传输器产品ZY—550升级上市

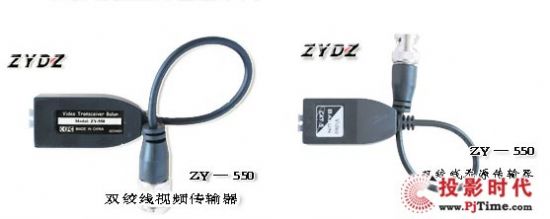

 产品名称： 无源双绞线视频传输器　
 产品型号：【ZY—550】
 产品外形：45*22*22mm （mm） ABS塑料外壳

 产品特点：【ZY—550】

　　1、无需供电，体积小巧，可以直接放置在大多数摄像机防护罩内
　　2、通过120mm长的视频电缆连接于摄像机视频输出的BNC头(座)上
　　3、ZY-550发送与接收通用。传输距离约300米左右
　　4、便捷式压线接口；
　　5、与ZY—701R 有源接收器配合、传输距离约400米左右
　　6、与ZY—811R、ZY—804R、ZY—808R、ZY—901R配合使用，传输距离约500米左右
　　7、使用中根据实际传输距离设置有源接收器不同的拨码开关组合，以达到最佳的图像效果

 双绞线产品线缆的选择：

　　◎ 选用五类或五类以上的标准非屏蔽双绞线，线缆类别越高，传输效果越好。五类屏蔽双绞线（STP CAT5 24AWG）可以考虑在一些特殊的情况下使用,三、四类非屏蔽双绞线也可以使用，但效果和传输距离会受到影响。平行不绞合在一起（ 例如平行电话线）的线缆及两根各自屏蔽的线缆，不建议使用。　　　

　　◎ 选用的线缆以单根每100米的电阻值在10欧姆左右为佳
　　◎ 一根普通网线的四对线中可用一对来传输视频，一对传输音频，一对传输控制信号，另预留一对备用线，在组成一个小监控系统的同时还为日后的系统维护带来了方便。

 【ZY—550】设备搭配选型：

 【ZY—550】连接示意图：
