电力无人职守无线视频监控系统

行业概述

    随着电力网络的全面改造，各变电站、变电所均要求实现无人值守，提高生产效益。目前，电力局设立了运行管理值班室及调度部门，但不能及时掌握运行状况、指挥处理运行障碍。主要存在以下问题：

    调度指挥操作全部靠电话联系，无法对现场操作进行指导，对现场操作情况无法预测；无人值守变电站由于无法保证现场安全，更多采用的还是有人值守方式；

    采用操作队巡检方式无法保证及时发现设备隐患、及时处理，而只能采取事后处理方式，影响了电力局的供电可靠率达标；

    定时巡检方式在很大程度上讲也是对资源的一种不合理分配；

    电力通信的安全性要求非常高，但目前电力通信的很多机房都处于无监控状态，这对电力通讯的安全是一个非常大的隐患，所以多数机房都采用有人值守方式，对一些比较偏远的地方维护和监视都很困难。

    因此，建立一套技术先进、功能强大的监控系统已经提到了电力部门的发展议事日程。电力监控系统在电力调度通信中心建立监控中心，实现对各变电站、变电所的有关数据、环境参量、图像进行监控和监视，以便能够实时、直接地了解和掌握各个变电站、变电所的情况，及时对发生的情况做出反应 , 适应现代社会的发展需要。

    考虑到行业的应用特点及环境和需求，监控点分散且距离较远，不方便铺设网线或光纤。同时，监控点数量较多，县、市供电局需要观看多个监控点的图像，因此对无线系统带宽要求很高。同时，设备需要满足室外恶劣环境下稳定可靠的运行，结合这些特点，无线视频监控解决方案是理想的选择。

无线视频监控系统实现功能

    电力行业无人值守机房无线监控系统主要是对机房设备（如供配电系统、 UPS 电源、空调、消防系统、保安门禁系统等）的运行状态、设备运行的环境动力状态等进行实时监控并记录历史数据，实现对电力机房远程遥控管理功能，使电力行业机房监控达到无人或少人值守，为机房的高效管理和安全运营提供有力的保证。系统可分为三个部分：前端采集处理部分、数据传输部分以及后台监控管理部分。三者有效的结合，保证该系统能够实时、快速、准确地将变电站的图像和数据回传到监控中心。

行业特点及设备选型

    涉及的范围广、距离远。各监控点与监控管理中心距离较远，分布较为分散。因此需要选用传输距离较远的无线网桥。

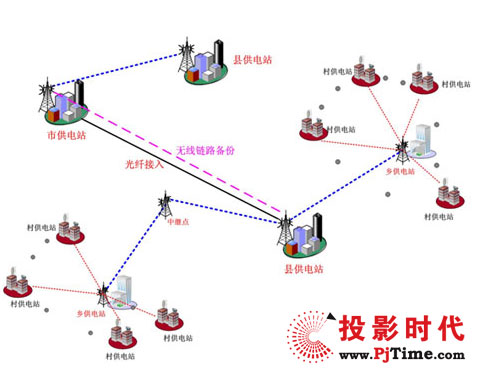

    一般村供电站采集的数据、图像信息需要先汇总到乡供电站，各个乡供电站再将这些信息传回到县供电站。因此，要求乡供电站与县供电站架设的无线设备提供的带宽较大，满足传输业务所需带宽，保证无线链路的稳定性。

有些监控点与监控中心不可视，中间存在遮挡，需要架设中继。

    要求全天候实时监控所有监控点的视频图像及采集的自动化控制数据，对无线链路的稳定性要求极高。因此必须要求设备接收灵敏度高，带宽大，稳定性能好。

考虑监控图像数量较多，监控中心的管理方式应简单、一目了然，且管理成本低。

系统灵活性大，新增监控点能轻松连入现有无线网络中，扩容性要求强。

无线网络的保密性要求高。

    采集自动化控制数据时，为实现业务传输，需要采用以太转串口的转换器，将所有采集数据转换为IP数据包进行无线传输。
