奥威亚 CAMPUS-II-MF多媒体中央控制系统
CAMPUS-II-MF控制系统是高性能中央控制系统。所有内部电路板采用SMD表面贴片安装技术，无故障操作时间长。中控主机与强电开关箱采用分离式设计，且主机、强电开关箱、控制面板之间采用RS-485接口，保证长距离可靠通讯。配合AVA的一系列应用程序，将控制系统和网络资源整合，为基于网络的教育用户带来有效的教室管理解决方案。
奥威亚 CAMPUS-II-MF多媒体中央控制系统
产品特点：
●最小化系统由中控主机、控制面板、开关箱等组成；系统内置支持TCP/IP协议，最小化系统既可独立使用，也可联网实现统一控制。
●内置网口支持Auto-MDIX功能，智能识别“正线”、“交叉线”。
●可用于与IC卡系统或安防系统对接。
●内置两路麦克风非平衡式输入。4路立体声音频线路输入，1路独立的平衡式立体声音频输出或者2路独立的非平衡立体声音频输出。输出音量可在控制面板调节。
●投影机、屏幕智能操作功能，实现自动升、降屏幕，自动延时关闭投影，并能自动锁定投影开/关按钮，避免错误的频繁开关操作损坏投影灯泡。
●主机带2个红外线仿真输出口，支持不具备RS-232，而只有红外控制功能的设备。
●隐藏式控制面板,符合人体工学设计，结构紧凑、美观、安装简易，并起到防尘、防水作用。
●独立式开关箱设计，有效防止电磁干扰。
●采用嵌入式设计，硬件采用SMD表面贴片安装技术，系统稳定性高。
●中控主机、控制面板、开关箱之间采用RS-485接口，保证长距离可靠通讯。
●可选支持网管系统软件，通过网管系统可对被控设备实现远程管理、状态查询、防盗监控等功能。
系统结构：
基本系统由控制主机，控制面板，开关箱等组成。最小系统可以独立使用，也可以通过以太网接口组网，通过网管软件，实现远程集中式管理。

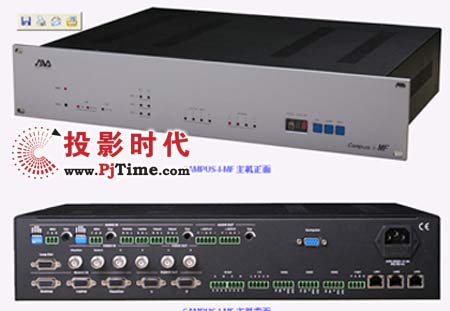

●中控主机
中控的控制核心部分，其背部内置了所有弱电接口，如视频口、音频接口、VGA接口、网络接口…等等。通过其背部的RS485接口可以可靠连接控制面板和驱动开关箱。

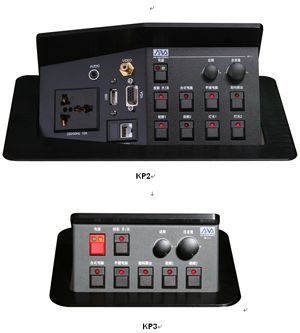

●控制面板
控制面板有KP2、KP3可选择。

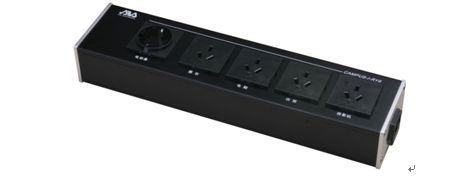

●开关箱
开关箱属于强电连接，因此采用金属外壳，可以有效防止电磁干扰。
开关箱配备一路特设设计的屏幕电源插座，便于使用。配备4路符合国家标准的插座，每路供电状态均可单独控制。
性能参数：
●内置3x2 VGA切换，带宽400MHz，-3dB。
●4x2复合视频切换功能, BNC接头，带宽100MHz，-3dB。
●4x2音频切换，非平衡式输入，平衡式输出。
●内置两路麦克风非平衡式输入。麦克风音量独立可调。
●4路立体声音频线路输入，1路独立的平衡式立体声音频输出，输出音量可在控制面板调节。
●2路双向RS232控制端口。
●4个TTL电平I/O接口。
●2路红外线仿真输出。
●控制主机与控制面板之间通过RS-485接口可靠连接。
●内部可扩展以太网模块，符合IEEE 802.3u标准。支持TCP/IP协议。
●可选网管软件，实现对多台主机批量控制与状态查询。
