2007年最受关注的矩阵切换器产品

大连捷成 EXCEED 系列大型矩阵

    2007年，随着数字技术和显示技术的快速发展，全球正进入一个全新的高清时代，视频的数字化和高清晰度成为当前最迫切的消费需求，制约着高清显示的更广应用的传输问题变得越来越重要。

    矩阵切换器作为显示、演示系统信号流通的核心设备，系统所有的输入和输出信号都在矩阵切换器中出入，并根据操作者的设计从输入端进入指定的输出端，在信号处理传输中矩阵切换器起着举足轻重的作用。

    目前，矩阵切换器产品种类繁多，且随着技术的发展，输入、输出信号种类、控制方式也越发细分，什么样的产品好，最适合呢？根据投影时代内部数据，我们今天就为大家推荐几款2007年最受关注的几款主流矩阵产品给大家，希望给购机带来一些帮助。

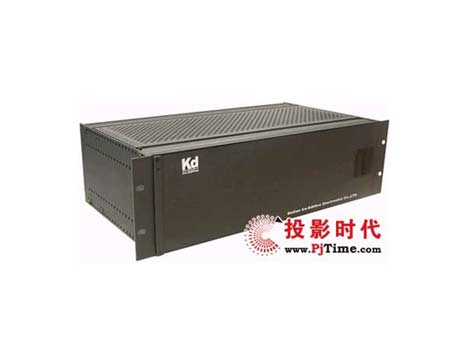

大连科迪 Kd2800 RGB宽带矩阵

    大连科迪推出的Kd2800 RGB宽带矩阵是专门为计算机显示信号及高分辨率图像信号的切换而设计的，
其可以将RGBHV各分量信号独立传输，RGBHV信号和音频信号可以混插在同一矩阵系统，统一控制，信号之间相互独立无干扰，所有电路板均支持热插拔，极大的方便了系统维护。

     KD2800 RGB宽带矩阵采用先进的模块化设计、插板式结构，支持热插板，带宽350MHz，规模达128x128。另外，KD2800系列具有多个RS-232控制端口，RS-422、RS-485、TCP/IP网络控制接口，视频采用5BNC接口，音频采用三端压线接口，还可选配遥控面板或接中控设备。

　   此外，Kd2800 RGB宽带矩阵的热备份双电源的系统设计采用热备份一体化开关电源，机箱内的两块电源板同时工作, 互为热备份，保证系统运行的连续性，大大地提高了系统的可靠性。

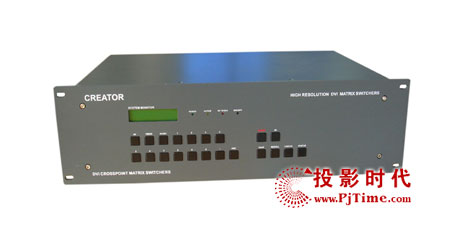

CREATOR 矩阵切换器 DVI0808

CREATOR DVI0808矩阵切换器

    CREATOR DVI0808矩阵切换器，是一款高性能的电脑信号和音频信号专业切换设备，用于多个电脑信号和音频信号输入输出交叉切换，提供独立的DVI和音频平衡/ 非平衡输入、输出端子，每路DVI分量信号和音频信号单独传输，单独切换，使信号传输衰减降至最低，图像和声音信号能高保真输出。

    DVI0808矩阵主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等要求极高清晰度的场合。

    产品带有断电现场保护、 LCD液晶显示、音视频同步或分离切换等功能，DVI0808输入前端采用精确自适应补偿，将最大的输入距离延长至36米，支持输入信号状态监测，能实时监测和显示当前各输入通道是否有有效的信号接入, 支持负载接入状态监测，能实时监测和显示输出通道是否连接有负载, 带有8路音频输入端口，8路音频输出端口，并具备RS232通讯接口，可以方便与个人电脑、遥控系统或各种远端控制设备配合使用。

    产品特性：

1.支持8路DVI信号输入,8路DVI信号输出;
2.支持输入前端精确自适应补偿，将最大的输入距离延长至36米;
3.支持输入信号状态监测，能实时监测和显示当前各输入通道是否有效的信号接入;
4.支持负载接入状态监测，能实时监测和显示输出通道是否连接有负载;
5.具备RS232通讯接口。

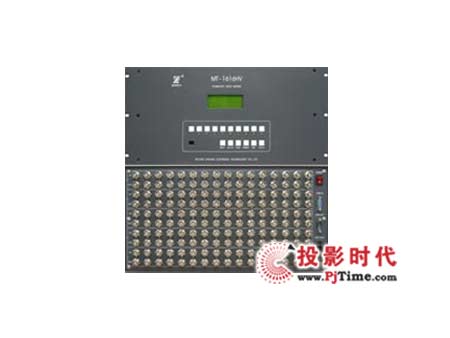

兆科高带宽高清晰度的RGB矩阵

    北京兆科电子技术有限公司十五年来一直致力于显示系统的传输、切换、控制设备的研发与生产，技术在行业内一直处于领先水平并且紧跟当前国际最新发展动向，持续推出具有高技术水准的新产品，成功创造了多项业内第一。2007年，北京兆科电子技术有限公司率先推出一款高带宽RGB矩阵，此款视频矩阵带宽高达450兆赫兹，能够提供高质量的图像通道，及更高品质的图像清晰度，使图像完美呈现，轻松实现高清图像传输方案。

　　产品性能：

• 带宽高达450MHZ，提高图像分辨率，提供高质量的图像通道。

• 此款产品为交叉点式视频矩阵切换器，使用高集成度切换芯片，使布线简洁，保证信号通道的高指标。

• 输入输出均为5-BNC接口，便于和75－3以上同轴电缆直接连接，降低传输损耗。

• 采用液晶显示屏显示设置及输入输出状态，使操作控制极为简便，设备切换一目了然。

• 可通过随机配备的控制软件，通过RS-232通信方式控制矩阵切换。

• 设备有RS-232输入接口、输出接口，便于多机连接，通过设置设备地址达到分址控制。设备地址范围是0-255，最多可控制256台设备。

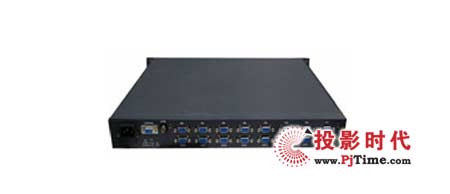

金达莱 矩阵切换器 VGA 3216B

    济南金达莱电子技术有限公司生产的VGA矩阵切换器是多屏幕微机研究所自主设计研发的计算机视频设备之一。有4X4、8X8、16X16、32X32、64X16等不同规格。用于VGA视频信号的无失真交换传输。广泛的应用于各种多媒体会议系统，调度指挥系统之中。

    主要产品型号有VGA3232B、VGA3216B、VGA2424B、VGA2416B、VGA1608B、VGA1616、VGA1608、VGA0804、等多种不同规格、不同型号的的产品；其中以VGA 3216B矩阵切换器的应用最为广泛。

    VGA-3216B 32×16视频矩阵切换器是为了将计算机显示信号进行重新分配和组合的矩阵交换设备，该设备可将32路VGA输入信号切换到任意16路输出通道上去。

    视频矩阵切换器具有断电保护功能，在意外情况下可保存上一次的控制状态。具有与计算机联机使用的RS-232通信接口，并提供微机控制程序；同时用户还可以使用红外遥控器进行控制。

    视频切换器可广泛用于所有需要进行VGA信号分配和组合的场合，应用领域涉及军工、多媒体教学、电视电话会议、金融、科研、气象等领域。

   VGA-3216B

   功    能：VGA视频信号交换输出，使用场同步进行切换控制
   技术参数：32路VGA信号输入，16路VGA信号输出
            带 宽  275MHz
            RS232串口控制           距离10米
            红外控制                距离10米
            VGA输入信号  距离10米
            VGA输出信号  距离30米
            （※ 匹配电缆  VGA专用电缆）
            输入电源  AC220V±10％
            功耗   60W
            19″标准机箱            6U

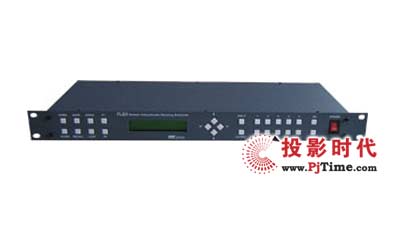

大连捷成 FLEX-VA系列 切换矩阵

    FLEX系列Vidio/Audio切换矩阵是一种高性能、多格式、结构紧凑的小型切换矩阵。是以RCA为输入输出接口形式的视音频混插矩阵，在1RU机箱内可实现视频部分4*4-8*8的规模的切换；音频部分4*4~8*8规模的切换。信号之间相互独立无干扰，满足各种应用环境及各种视音频信号格式的需求。

    FLEX系列Vidio/Audio切换矩阵是一种高性能、多格式、结构紧凑的小型切换矩阵。是以 RCA为输入输出接口形式的视音频混插矩阵，在1RU机箱内可实现视频部分4*4-8*8的规模的切换；音频部分4*4~8*8规模的切换。信号之间相互独立无干扰，满足各种应用环境及各种视音频信号格式的需求。

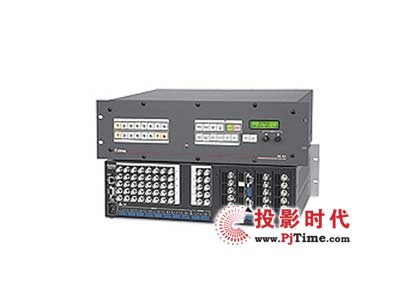

Extron 矩阵切换器 ISM 824

    Extron于2007年推出一款独特的模块化多功能矩阵切换器，型号为ISM 824的矩阵切换器，ISM 824能够将视频/RGB图像解析度转换和宽带切换功能同时集成在一个体积紧凑的机箱内。它将一个8路输入、8路输出宽带矩阵切换器的强大信号传输能力和4路可定制输出的灵活性相结合。

    Extron ISM 824 可以根据最初的项目要求，预先配置任一可用的图像解析度转换或扫描转换输出板，然后再根据系统扩展的需要通过安装额外的处理板进行系统升级。它适用于高端会议室、礼堂以及教室等需要高性能信号传输以及灵活的板上信号处理功能的应用。

    ISM 824支持五个输出扩展面板，Extron 倍线器、信号处理器和扫描转换器都含有先进的视频处理技术。通用的倍线器输出面板在 RGB和视频缩放方面都有不错的表现，支持高分辨率达UXGA（1600×1200）的RGB信号转换。

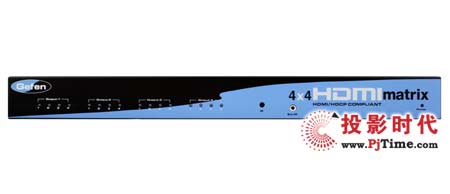

格芬 4x4 HDMI矩阵切换器

    格芬 4x4 HDMI矩阵切换器可以连接和访问任意四路信号到任意四台显示器，我们可以用一个等式对它进行概括：4信号源＋4显示器＝一个简单的整合HDTV矩阵切换系统。

    4x4 HDMI矩阵切换器将4路HDMI信号源中的任意一路高清晰的分辨率达1080p的视频信号发送到显示器。4路输出使你可以选择发送高清音频和视频信号到4台显示器。任意4路信号到任意4台显示器的矩阵切换器提供了最大量的功能齐全的整合系统。4x4 HDMI切换器减少了您使用只有一个输入端口时的反复断开和重复连接的工作。它可以配合HD-DVD播放器、TiVo系统、HT 电脑和卫星机顶盒使用，都可以连接到HDMI显示器。使用任意显示器、使用红外遥控器选择信号时，每一路信号任意时间都是可用的。

    HDMI产品同时支持音频和视频信号

全部支持HDCP

    HDCP（高带宽数字内容保护协定）是一个把视频信号编码加密从而起到保护它不被盗版的标准。如果一台信号源设备是HDCP加密的，而没有使用合适的解码装置就将它连接到显示器或投影机，画面就会全部成为雪花或在某种情况下，会只有很低的分辨率（480p）。为了看到兼容HDCP的高分辨率数字视频信号，信号源、显示器和任何其他其间的设备都必须装备可以解码HDCP的HDMI连接端口，就像我们的4x4 HDMI矩阵切换器

工作原理：

    简单的将信号源插进切换器的输入端口。然后连接四台显示器到切换器的输出端口。一旦信号接通、矩阵切换器和显示器都通电和连接以后，你就可以使用红外遥控器轻松的选择哪一路信号到哪一台显示器了

技术参数：

• 视频放大器信号带宽1.65GBs
• 输入视频信号电平：1.2伏p－p
• 输入DDC信号电平：5伏p－p（TTL）
• 单路连接信号范围：1080p/1920×1200
• HDMI输入/输出：连接端口：A型19针母头
• 远程控制端口：RS232母头，迷你－立体声
• 电源：24伏
• 功耗：60瓦（最大）
• 尺寸：17 W x 1.75H x 5.875 D英寸
• 运输重量：10Ibs

艾威盛RGB矩阵切换器

    艾威盛公司生产的2100系列矩阵产品，型号规格齐全，是成立以来的第三代新产品；服务完善，是专门为各种视频图像设备、计算机显示信号以及高分辨率 RGB图像信号的显示、切换而设计的高性能智能设备；艾威盛2100系列产品下有音频、视频、VGA信号矩阵切换器以及RGB矩阵多个类别的产品， SRGB2109

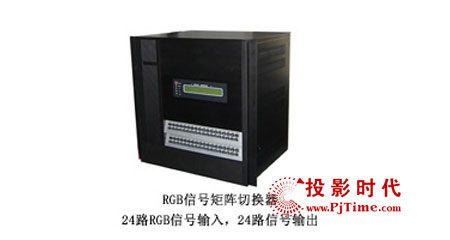

    RGB24X24是艾威盛RGB矩阵中颇有代表性的一款产品，该矩阵切换器是专门为计算机显示信号以及高分辨率RGB图像信号的显示切换而设计的高性能智能矩阵开关设备，该系列产品广泛应用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合，可以完成24路输入，24路输出的RGB信号的切换。

    RGB24X24标称带宽250MHz，分辨率支持格式：640×480、800×600、1024×768、1280×1024、1600×1200，具有掉电现场保护、协议升级功能，RS232控制口1个（可选加1个RS485口），控制方式有：前面板按键、计算机RS232(RS485)、红外遥控、网络控制，接口采用先进的5BNC，19英寸机架式机箱。

    详细指标：

• 详细资料：
• 接口：5BNC接口 INPUT:24路OUTPUT:24路
• 支持分辨率：640×480、800×600、1024×768、1280×1024、1600×1200
• 带宽：250MHz 增益：0dB 阻抗：75欧
• 标准电平：1.0Vp-p最大电平：0.5-2.0Vp-p
• 控制方式：前面板按键（先选输出再选输入完成切换）、计算机RS232（RS485）、红外遥控、网络控制
• 其它功能：具有掉电现场保护、协议升级功能，RS232控制口1个（可选加1个RS485口）

大连科迪 VGA矩阵切换器 Kd2810

科迪 VGA矩阵切换器 Kd2810

    现代会议系统中，视频及显示系统已成为越来越重要的一部分，VGA矩阵也已成为小型会议系统核心设备之一，而当中，尤以科迪Kd2810 VGA矩阵以其高性能、高带宽、高稳定性、高扩展性而最受用户关注。

    大连科迪Kd2810系列VGA多格式矩阵切换器是专门为计算机显示信号及高分辨率图像信号的切换而设计的，可将多路VGA输入信号切换到输出通道中的任意通道上。矩阵采用分层传输即将接入的VGA中的RGBHV各分量信号独立传输，信号之间相互独立无干扰。音频端子采用3PIN端子平衡、非平衡接入均可。

    Kd2810 3U以上机箱采用国际先进的“模块化设计、插板式结构、热备份双电源”的结构方式，VGA、复合视频、分量视频及音频可以在同一机箱内任意组合、统一控制。所有电路板均支持热插拔，极大的方便了系统维护。双电源热备份其中一个电源发生故障，另一个电源自动负担全部电源负荷，对系统的连续工作不会产生任何影响。矩阵有掉电记忆功能，带有RS-232通讯接口，并提供通信协议。

    性能特点

■ 规模：4×1～8×8、16×1～16×16、32×4～32×32、64×4～64×64
■ 视频带宽：300MHz (-3dB)，满载
■ 视频格式：VRA、Video
■ 音频格式：单声道、立体声（平衡、非平衡通用）
■ 场逆程切换、支持视频、音频单独或同时切换
■ 掉电记忆功能，保证数据永不丢失

□ 模块化设计、前插板式结构、支持热插拔（适合3U以上机箱）
□ 热备份双电源、双控制系统（适合3U以上机箱）
□ 掉电记忆功能，保证数据永不丢失
□ 具有多个RS-232控制端口，可选配遥控面板或接中控设备
□ RS-422、RS-485、TCP/IP网络控制接口（可选）
□ 视频采用15HDF接口，音频采用三端压线接口
