Jupiter Fusion 940显示墙控制器

Jupiter是世界上首屈一指的拼接控制器厂商，在众多的控制室集成商及厂商中，Jupiter是唯一一家专注于拼接控制器研发及生产的公司，产品以高性能及稳定著称，为控制器的首选品牌。

Jupiter Fusion 940显示墙控制器，能够驱动20块1600×1200分辨率的模拟或数字显示设备及多达10路RGB信号输入，堪称业内高性价比的典范。通过提供灵活的数字与模拟输入输出选择、完善的软件套件和紧凑的2U机箱，Jupiter Fusion 940专用来满足那些对性能和成本过分苛求的控制室应用。

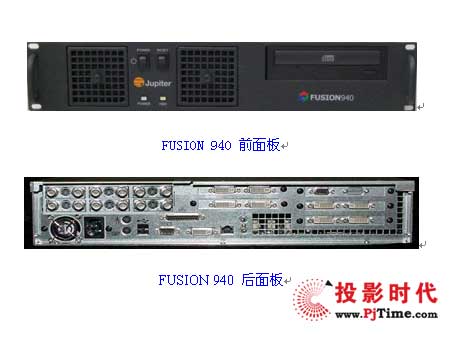

Fusion940硬件介绍：

    Fusion940包括一个2U的主机箱和一个4U的扩展机箱（选配），结构紧凑合理，性能卓越。

主要优势包括：

 独立的视频总线（当输入信号在单路显示单元中显示时，由独立视频总线处理，不需要经过系统总线，处理效率高。每显示通道达32M显存，最高支持输出分辨率达1600×1200像素）

 自定义输出像素（输出分辨率可任意自行定义，如1400×1050。）

 10路RGB处理能力：

    RGB处理能力是Jupiter公司的核心技术，最低端的Fusion940即能处理多达10路RGB输入信号，输出画面流畅且窗口可无限放大，这是由Jupiter公司自行设计的RGB芯片、板卡以及采用的后端缩放技术决定的。

    后端缩放技术是高端处理器才会采用的缩放技术，其原理是将RGB窗口的缩放处理直接交由图形输出卡处理，而非将放大后RGB信号经由总线传输给图形输出卡，这样做的结果避免了放大后的RGB信号占用有限的总线带宽，从而造成系统速度低下甚至崩溃。

 无数量限制的共屏能力（Jupiter在单路显示单元中可显示多路输入信号窗口，包括视频信号、RGB信号以及本地和网络应用窗口，这一数量没有限制。）

 信号窗口可任意拖放、放大、缩小、跨屏甚至全屏显示。

Fusion 940 硬件指标列表：

机箱
电源扩展板口空气过滤器	主机箱1个200瓦的电源，扩展机箱1个300w电源 16 个用户可更换
主板
处理器系统内存外形因素扩充插槽	Intel Pentium 4 @ 3.0GHz 标配512MB DDR PC3200，可选1GB DDR PC3200 ATX 5个 PCI 插槽（通过扩展机箱可达16个插槽）
磁盘存储器
硬盘驱动器 DVDROM	80 GB 硬盘 16x DVD-ROM
图形显示功能
图形存储器输出数量显示墙配置分辨率色彩深度指示器输出信号	每个显示通道 32 MB 2 到 20 个任何矩形阵列每个输出通道 640x480 到 1600x1200 像素每像素16位硬件指示器 DVI-I 连接器（适合模拟和数字、包括DVI-I至HD15适配器）
视频输入
输入输入格式缩放和显示	12 个合成BNC或 6个S-Video微型DIN NTSC、PAL 或 SECAM 窗口大小最大可达16000 x 16000像素，每个显示通道有多个视频窗口
RGB 输入
输入格式像素速率像素格式缩放和显示	多达10个HD15输入具有任何同步类型（合成、单独、绿色同步）的RGB 高达 160 MHz 的像素钟样片 24 bpp 窗口大小最大可达16K x 16K像素，每个显示通道多个RGB窗口
网络接口
以太网	集成1个10/100/1000Mbps以太网（100BaseT）RJ45端口
机架固定的机箱
H x W x D 重量装载重量	88mm x 437mm x 447mm 9.9kg 20kg
可选的扩展机箱
H x W x D 重量装载重量	176mm x 434mm x 514mm 14Kg 19 Kg
操作环境
温度湿度海拔高度	110-240V交流电，自动调节电源 50-60 赫兹主机箱为200 瓦，可选的扩展机箱为300瓦
电气要求
输入电压行频耗电量	110-240V交流电，自动调节电源 50-60 赫兹主机箱为200 瓦，可选的扩展机箱为300瓦
符合的标准
中国	3C证书
软件支持提供中文系统（英文可选）
操作系统视频和 RGB 远程访问	Windows XP专业版，Linux可选内装 ControlPoint 软件 RemoteCursor - 通过局域网连接的远程键盘和鼠标

一年来，Jupiter在中国市场取得了长足发展。在原有中高端产品的优势基础上，Jupiter改进的入门级控制器产品Fusion 940因极高的性价比而受到市场极大的欢迎与广泛应用。同时，Jupiter全力投入的下一代控制产品PixelNet已经问世，以实现图形传输的全数字化。从07年5月开始，Jupiter持续在成都、上海和北京举办产品技术与交流会，展示Fusion系列控制器及PixelNet节点设备，得到了各地控制器业内人士的追捧。07年Jupiter在中国市场取得了200％的销售增长。
