挑战空间极限 看网友10平米打造家庭影院

前言

    网友epos是个超级发烧友，同时也是一个影院设计工程师，针对目前各大城市“如日中天”一样的房价，许多发烧友也不得不“委身”于自己那“憋屈”的小居室内小“烧”一会过把瘾了事。但也有那种烧到“脑袋发湖”的烧友。这不，我们的epos先生前不久就遇上一位，烧得程度是要在仅10平米大的房间内安装7.1+大屏幕系统。

    前不久，我们的epos先生接到受人委托让给设计一个影院方案，当我们的epos先生那到房间的平面图时简直傻眼了，室内面积仅仅只有10.7636平方米，在这个比浴室大不了多少的小房间内建影院？该不是开玩笑吧？掰着指头算了又算，还的确只有10平米多点，无语中......

10平米户型图

    为了不浪费多余的时间，epos还特意致电给这位朋友反复核实,证明尺寸是正确的,还附上全屋的平面图,全套4房二厅的面积不算小,但其余房间均有他用,唯有这间10平方的小室可以安排作视听室。

    无奈之下，epos先生较尽脑计总算设计出一套最适合该房间的视听室。

设计的视听室3D图

房间实际空间介绍

    接触过很多家庭影院爱好者,越是资深的玩家越会觉得器材是其次,空间才是最重要的,因此有些狂热份子为了得到合适的视听室空间,不惜牺牲市内交通的便利性而到郊外去购买带有大型地下室的房子了.但即使是郊外,带有理想地下室的房子又有多少可选择?还是面对现实,将现有条件加以改造吧.

流露在外的管道

    上述这位想将小房间改造为大戏院的朋友只提出两个条件:一是大屏幕,二是安装一套两三年内不会落伍的7.1音响系统,其余由我自由发挥.

流露在外的管道

    每次接到让自己自由发挥的工程个案后总会又怕又喜:

    怕的是没有明确命题,一切得由自己慎重考虑,这样的工程往往会比业主有指定方案的更加劳心劳力,生怕哪个环节考虑不周而辜负了别人的一番信任;

    喜的是可以按照自己的思路去进行,例如不用苦口婆心地去解释浅色环境对图像的破坏、卡啦OK又如何易损害名贵的喇叭等,这样的活儿更具挑战性，做好之后也更有成就感。

    更要命的是侧墙还有一扇大大的窗口占用去1/2有多的面积，7.1多声道系统的侧环绕和后环绕的安排将会很困难.

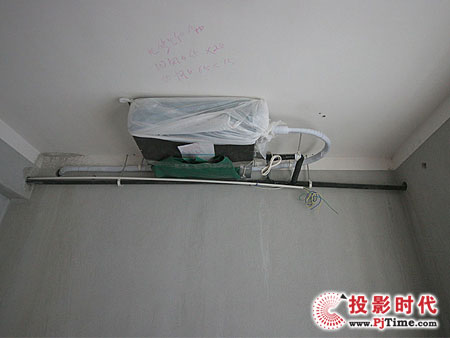

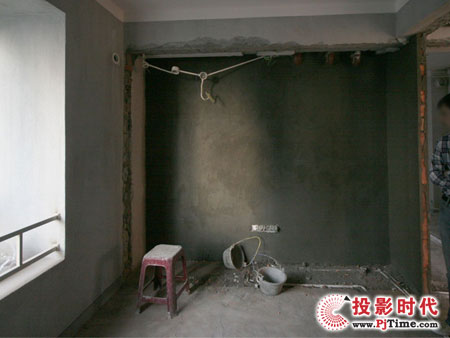

    图纸所能提供的信息量不够用，因此每次设计施工之前都要到现场实地考察才更具把握，来到现场之后，才发现这房间不单面积小，前墙还有下水道管道露出，而后墙是中央空调室内机，这些都在侵占着原本已经小得可怜的宝贵空间。

整体改造动工

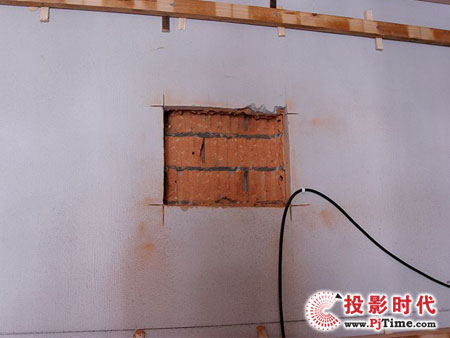

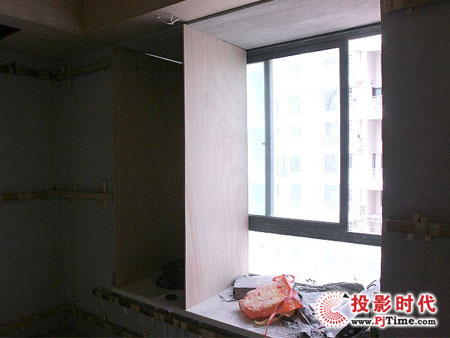

 另一侧环绕就只能向墙体借地方了

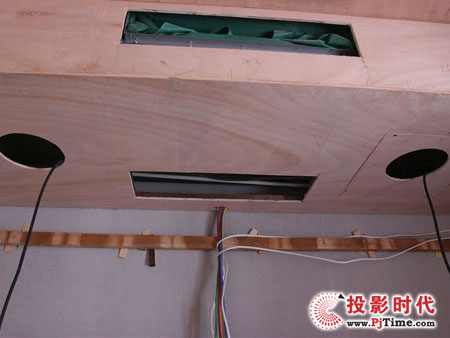

后墙的中央空调室内机用多层夹板封起来,两侧考虑用垂直向下发射的吸顶喇叭作为后环绕.

后环绕音效

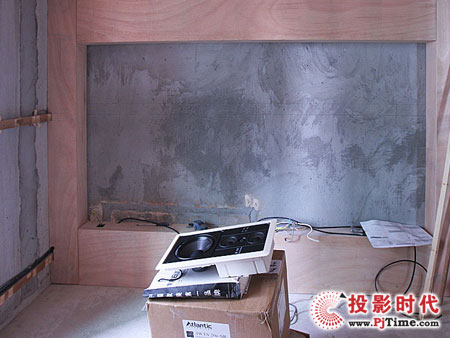

    前墙的下水道管道也包起来,下部延伸成幕的墙面.由于室内宽度只得2.84米,去掉两侧吸收扩散层后充其量只剩下2.7米,如果安装一张常规100寸16:9的投影幕之后,幕与侧墙的宽度只剩下20CM左右,摆放一只小型音箱都不容易,何况主人家不希望使用小型音箱呢,这种情况下,透声幕是不二的选择, 使用透声幕的最大好处不仅是可以从容不迫地安排三只较大尺寸的LCR音箱,而且可以严格按照THX的规范摆法,将LCR音箱排列成同一水平线上,不但令声画结像力高度合一,而且扬声器的水平发散角更理想,形成的音场更加宽阔准确.

    但使用透声幕的不便之处是幕后需要一个较大的间隙来放置音箱,而这个房间的长度只有3.8米不到,占用太多的长度都有可能影响到投影机投距和最佳观赏距离.感谢科技给人们带来的便利性,这款带THX ULTRA 认证的入墙式喇叭亚特兰大 IWTS-20 LCR安装深度仅10CM不到,这意味着喇叭前面加装透声幕之后,SHARP Z3100在这个房间内仍然能投出100寸以上的大画面.

加强细节改造

    前隔板内填充吸音面的作用并不主要是为了吸音,而是起到抑制大面积板材谐振的作用,一向比较反对视听室内使用薄石膏板,这种建材虽然价格低、施工易，但最可恶的地方是它会很贪婪地吸收低频能量，令低音炮的功率化为乌有，而且它的吸收量非常不好控制，因此别指望它能代替低频陷阱去吸收多余的驻波能量，双层夹板交错叠加的封装方法是值得信赖的，房间内吸收扩散的过程以前曾介绍过，这里不再重复。

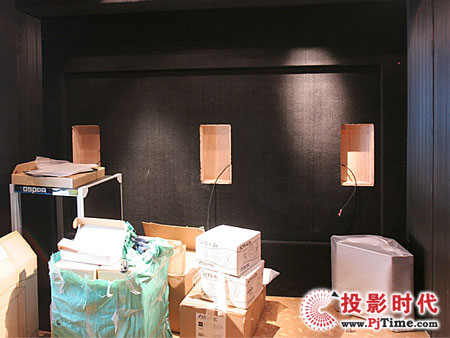

前置音响系统巧妙安装

    光阴似箭、日月如梭，工人师傅完成了自己的份内事，EPOS亲自上场了。

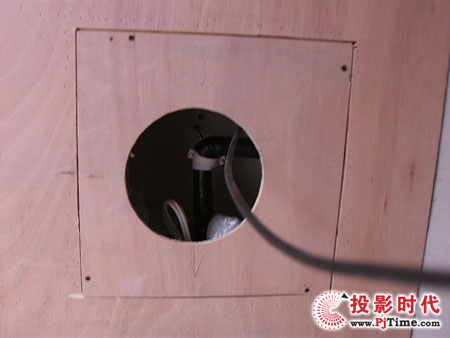

    加强气密性，革命无不胜.安装密闭式入墙喇叭的关键是后腔的气密性要做足工夫，引线的地方也要用胶浆密封，否则一旦漏气就会形成声短路，不但灵敏度下降，而且频率重播下限也达不到设计指标。

    EPOS将前置音箱巧妙的安装在了墙体内，这样可以为原本就不大的房间内又空住不小的空间来，而且将音箱安装在墙体内也有利于保护。

    这样设计还有个好处就是使得音箱跟墙面成了平面。

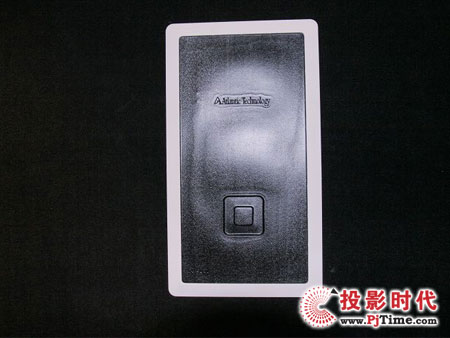

最后在在盖上厂家提供的防尘罩

侧环绕安装

    侧环绕IWTS-20e SR的后腔体也经过灌胶处理，气密性没问题，但稳妥起见还是用橡皮泥加上第二道防线。

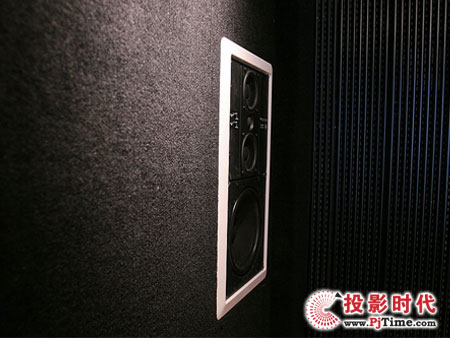

侧环绕同样巧妙的设计在墙体内

安装喇叭时要特别注意这种形式设计的喇叭在安装时要注意方向性，箭头所指的是屏幕的方向。

装好后同样得盖上厂家提供的防尘罩

后环绕音响安装

    原以为后环绕ICTS-6.2e-S在安装上会比较麻烦，仔细观察之下，发现只要用螺丝刀轻轻向顺时针方向旋动，固定挂钩就会自动弹出，继续旋动就可以压紧面板了，很科学很人性化的设计。

后环绕ICTS-6.2e-S

后环绕被安置在顶面墙上

ICTS-6.2e-S的高音单元上有高频选择开关，+为补偿，-为衰减，中间为平直。

主音响的安装

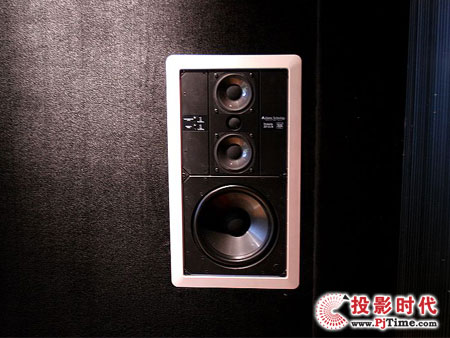

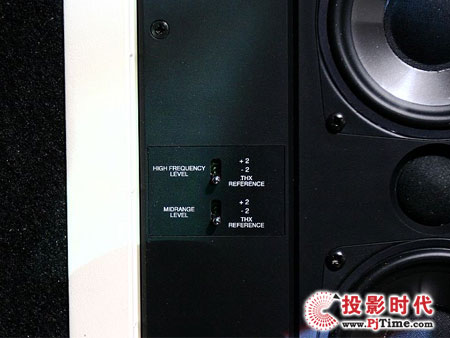

    左中右主箱IWTS-20的高、中频都有选择开关，可根据房间的频率响应特性来作补偿或衰减以得到自己所希望的音色效果。

主音箱

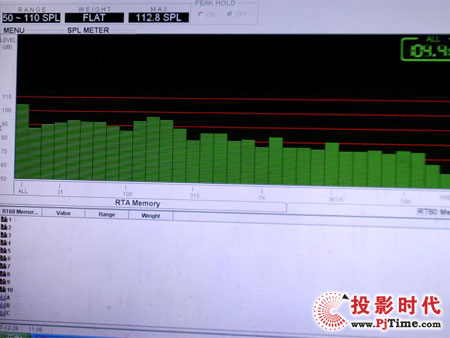

安装固定后再调试

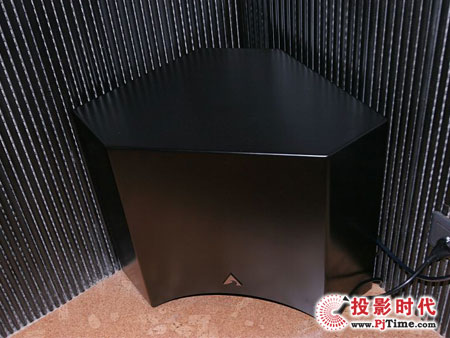

    小空间内寸土必争，体积庞大的低音炮很难找到立足之地，这枚专为省空间而设计的墙角炮10CSB用在这里可谓再恰当不过，仅占用一个小小角落的同时却可以借助两侧墙体释放出深沉清脆的低频能量，声音从面板正下方的一条小缝隙里发出，即使在黑暗中走路不小心踢到它也不会踢坏喇叭单元。

墙角炮这时有了真正的用武之地

投影机安装于调试

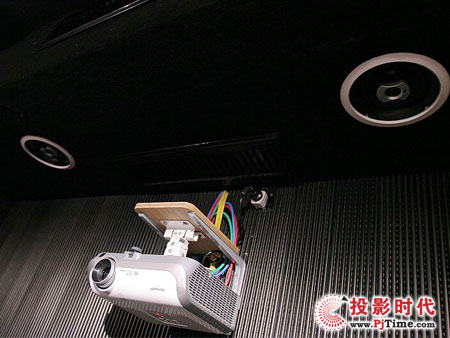

    投影机的安装上遇到不少麻烦，投103寸时，SHARP Z3100镜头到幕的投距起码得3.1米,因此它只能贴后墙吊装,但这个位置的上方恰好是空调风口不能挂吊架,只好到超市里买回金属壁架和竹案板来DIY一个吊装平台, 竹案板的质地异常坚硬,拧螺丝时手都拧出血泡来才勉强搞定它

SHARP Z3100投影机

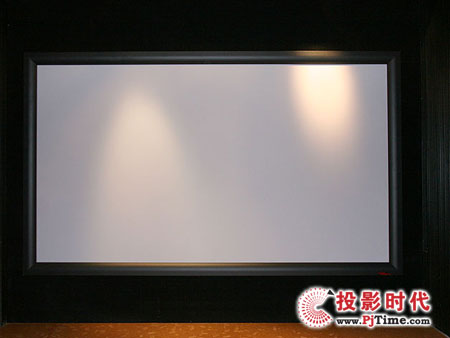

取下LCR音箱的防尘罩,轻轻将透声幕挂上,影院的感觉就呼之欲出了.

    越来越喜欢这种简洁的观赏环境:暗色调的背景衬托出一张洁白的银幕,没有任何突出物,没有任何干扰视线的杂光,就像一个被关在小黑屋内的人通过一个大窗口观察外面五色缤纷的精彩世界,那种向往和投入是无法抑止的。

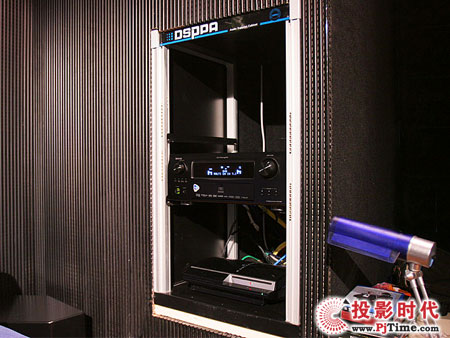

    信源和AV中心方面也是走超简洁的路子:一台PS3加一台天龙3808,却已经可以从CD到DVD到蓝光电影到游戏一网打尽,若将来有更多新器材加入,这个硕大的DSSPPA专业器材柜也能一一包容。

完美完工、方案总结

    《加勒比海盗3》的大锣大鼓非常震撼，墙角炮躲在后面发威，连软沙发也在抖个不停，大视角画面加上穿梭于四面八方的移动空间音效，谁会觉察到此时此刻自己正置身于一间狭窄局促的10平方米小房间内呢？

    在这一整套组建方案中我们可以看到EPOS使用了带THX ULTRA 认证的亚特兰大 IWTS-20 LCR入墙式喇叭、SHARP 720P影院投影机Z3100、IWTS-20e SR侧环绕音响、ICTS-6.2e-S后环绕音响、IWTS-20主箱、10CSB墙角炮、一台PS3外加一台天龙3808、DSSPPA专业器材柜以及价值为2万多RMB的Screenresearch透声框架幕CP1系列投影屏幕，总体算下来该烧友本次组建的影院还真“烧”了不小钱啊。同时，小编也特别佩服EPOS，能在如此之小的空间内组建出如此完美的影院，要是让小编来的话那简直就是天方夜谈了。
