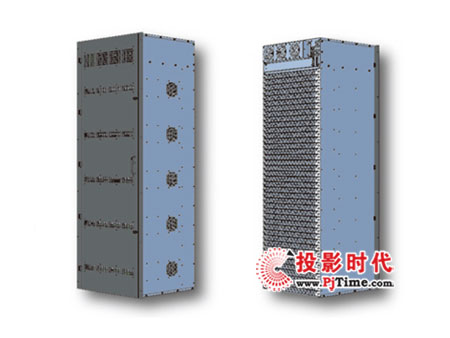

大连捷成 EXCEED系列大型VGA矩阵

    EXCEED系列VGA格式大型切换矩阵，具有大容量、高密度的特点，是大连捷成集十余年广电专业矩阵设计经验与技术，最新设计、制造的一款能够符合现代和未来需求的最先进的分量式切换矩阵，该系列矩阵以BNC为输入输出接口，专为大型VGA分量式信号切换系统进行优化设计。EXEED系列矩阵分三种型号 EXCEED3000（32*32规模）、EXCEED6000（64*64规模）、EXCEED9000（128*128规模）。

技术特色

    全面采用“刀片”式模块化设计，采用进口接插件实现各信号模块高指标连接，广电标准的高可靠性冗余式块专业电源组和先进的风道设计，保证了系统的稳定工作。EXCEED系列大型矩阵除了支持VGA信号的切换之外，还支持标准的彩色电视复合视频、分量视频信号。

    结构特点：

    机箱按型号分为三种：EXCED3000为8RU、EXCED6000为16RU、EXCEED为30RU。三种机箱均采用一组电源风扇组和一组机箱散热风扇组对电源和机箱内部切换板进行强制散热。此设备所有有源模块均采用前插板式设计风格，输入、输出板的方法即可实现对设备的“在线”升级与扩容，灵活前后插扳的热插拔技术也为用户提供了“在线”维护的绿色通道。

    控制设计

    控制系统采用多通讯接口，冗余式设计。通过接口有CAN总线接口、本公司专用的C-BUS接口、LAN接口、通用RS-232/RS-485串行接口。 LAN接口与RS-232/RS-485接口可与计算机连接，使用捷成专业的控制软件完成各种控制，亦可以使用捷成提供的通讯协议二次开发专用软件进行控制。控制系统使EXCEED系列矩阵真正实现网络化控制，是一款真正的信号切换与管理系统，还可完成诸如：切换、查询、锁定、齐切等功能。在系统配置上采用冗余式配置，即可采用两个控制模块同时工作。如果发现当前模块发生故障时，即可自动亦可手动转入备用控制模块，确保系统的稳定性和可靠性。

技术参数

• 带宽：250MHz（-3dB）
• 增益：0dB
• 微分相位：<0.15°(10~90APL)@4.43MHz
• 微分增益误差：<0.15%(10~90%APL)@4.43MHz
• 支持分辨率：640*480、800*600、1024*768、1280*1024、1600*1200
• 输入输出接口：5BNC（R/G/B/H/V）
• 输入电平：最小0.5Vp-p，最大电平2.0Vp-p
• 输入输出阻抗：75Ω
• 供电电源：AC80V~260V
