随着各个行业信息化改造的不断深入,大屏幕显示系统应运而生,并且先后出现了CRT,LED,LCD,PDP,DLP等显示技术。并且,随着大屏幕产品的日渐成熟,越来越多的行业开始接受大屏幕拼接墙,使得国内大屏幕拼接墙行业得以快速发展,并且发展势头非常迅猛。
据了解,随着大屏幕拼接墙的大型化、高清晰化以及应用领域的不断扩展,从最早的广电,到公安交警,交通、电力、电信、水利、铁路、钢铁、能源等行业,国内市场对于大屏幕拼接墙的需求每年几乎以30%的速度增长。
大屏幕拼接墙由单个的显示单元组成,是整个投影机大屏幕系统的核心,也是人们最为关心的器件,为此,投影时代网根据收集的数据资料,经分析整理得出2007年最有影响力的十款大屏幕拼接显示单元产品。
Brillview-LCD 液晶拼接显示幕墙是专为工程应用设计的专业化终端显示设备,它以 DID 液晶显示屏为基本显示单元,集最新的液晶显示技术和博睿特有的纯硬件高速实时拼接控制技术于一身,所有的输入信号可以自由的显示在显示墙窗口中,全面支持图像的跨屏、漫游、画中画、叠加、缩放等高端显示功能。控制器为显示屏量身定做,专机专用,能最大限度的发挥显示单元的效能。
博睿联创 Brillview-LCD 液晶拼接显示系统是以纯硬件构架,不使用电脑处理画面,不基于 Windows 操作系统运行, 而是一个专业的图像显示系统。作为纯硬件系统, Brillview-LCD 能够长时间稳定工作,基本不需要设备维护。
Brillview-LCD 液晶显示系统为以 DID 液晶显示屏位显示单元。 DID 液晶为专业液晶显示屏,一般 PC 液晶亮度为 500cd/m2 , DID 液晶亮度为 800/m2 。DID液晶的对比度可以达到 1000 : 1 或者 1500 :1 是普通PC液晶的两倍,是一般背投的三倍。DID液晶的视角一般大于 170 度。
Brillview-LCD 液晶拼接显示系统以硬件拼接为基础,能够显示多个动态信号,做到图像的单屏 6 分割、图像的拉伸、跨屏、叠加、漫游, 用户可以自由设定多个画面的显示效果,在一块屏幕上可以显示 6 个复合视频画面,极大丰富了显示内容,能给用户最大的自由设计空间,提供震撼的显示效果。

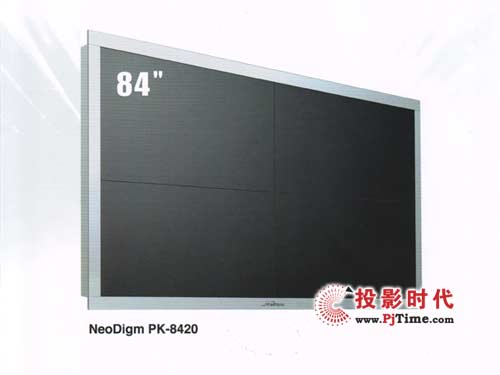

欧丽安84寸PDP显示器PK-8420
欧丽安 84寸等离子显示器NeoDigm PK-8420,是由韩国欧丽安等离子显示器株式会社开发生产的目前世界最大尺寸等离子显示器,它采用独特的等离子无缝拼接技术,画面间缝隙仅为 3~5mm。
NeoDigm PK-8420整体显示画面对角线尺寸达到84英寸,亮度1000cd/m2,对比度达到3000:1,真正实现了超大完美画面。
NeoDigm PK-8420采用超薄机身设计(机身厚度仅为10.5厘米),节省更多空间,安装更简便。通过软件(RS232C远程控制)、硬件(遥控器),可实现多画面显示功能,适用于民航、商场、监控中心、舞台布置、展览展示、多功能会议厅等多种专业显示应用。
特点:
>> 大屏幕无缝拼接等离子显示器
>> 屏幕尺寸:84寸(对角线)
>> 拼接缝隙:3~5mm
>> 亮度:1000cd/m2 ;对比度:3000:1 ; 可视角度:160°
>> 超薄机身:10.5cm ,适合更多安装环境
>> 同步显示多个画面,随意组合、切换
>> 具备多种视频信号接口(VGA*2/AV*2/S-Video*2/分量视频*2)
>> 支持从VGA到HDTV的所有信号源
>> 配备遥控器及RS232C远程通讯端口,控制方便
VTRON Visionpro C2系列显示单元
VTRON Visionpro C2系列XGA显示单元是专门为大规模组合拼接显示系统设计的标准产品。该系列品种丰富、配置灵活、具有高性价比。它采用TI最新的单片DMD DLP 数字技术, 配以VTRON最新的信号处理、图像处理、DCC数字色彩控制等一系列信号处理技术、先进的光学和机械系统设计、专利的屏幕技术、无缝拼接技术,以及模块化的结构设计和先进的安装工艺,使得显示系统具有无与伦比的图像质量和显示特性,领先于国际市场。
特 点 与 优 势:
DLP 显示技术 :
Visionpro C2系列显示单元采用美国TI公司开发的最新一代的数字光处理(DLP)技术,通过其全数字化设计,获得业界领先的显示性能和空前的高亮度输出。 Visionpro C2系列显示单元无论在亮度、对比度、清晰度方面,以及在色彩还原性、图像均匀性方面,都代表了世界最高水平。
DCC数字色彩控制技术 :
DCC数字色彩控制技术确保显示拼墙中不同显示单元的彩色重现具有高度的一致性,有效抑制了各画面间三原色的离散,使红、绿、蓝三基色达到了高度一致,而不仅仅是白色的一致性。
极致色彩技术:
极致色彩(BrilliantColor)技术是TI专为提升DLP显示引擎的光学效率而设计的,其作用是提高灯泡的照明效率和拓宽投影机的显示色域。VTRON在业内率先将该技术应用到DLP拼接墙领域,使整个系统的显示画面色彩更丰富、更鲜艳,更真实的再现了画面亮区、暗场及中间色域的自然效果,画面色调变得更连续、更平滑。特别是对于常见的中间色调,通过极致色彩技术的应用,大幅提升了成像效果。配合 VTRON独有的ColorGamma曲线设计,让使用者获得更绚丽的视觉体验。
“画面锐利清晰”ISV视频处理技术 :
VTRON独有的ColorGamma曲线设计,让使用者获得更绚丽的视觉体验。
VCL-X2+机芯采用了VTRON独特的“画面锐利清晰”技术(Image Sharpness & Vivid缩写为ISV技术),使复合视频、S-Video、分量视频信号的图像有卓越的表现,视频画面细腻、清晰,视频画质锐丽、具有丰富的层次感和真实感。
分布式信号处理技术 :
Visionpro C2系列所配备的VCL-X2机芯率先采用了接入分布式信号处理技术,对RGB、视频信号的处理为全硬件方式。每路信号配置独立的信号处理芯片,保证了每路图像信息实时完美显示。直通RGB/视频信号的分布式处理完全独立于多屏处理器,也能和多屏处理期应用显示完美结合。VCL-X2机芯视频和RGB信号的画中画实时叠加显示,正是基于此硬件技术支撑。
弧面墙体(可选) :
Visionpro C2系列显示单元不但可以拼接成平面墙体,还可以根据用户现场实际要求拼接成弧面墙体,对于超大规模显示墙体来说,更加符合人体工学视觉要求,并且更加美观,气势宏伟。
专利的屏幕技术 :
Visionpro C2系列显示单元采用最先进的屏幕技术,使整个屏幕拼接后平整如镜,不变形,防反光,视角效果好,图像显示清晰,亮度均匀。它克服了传统屏幕易变形、反光强烈、增益低、漏光和视觉效果差等一系列缺点,得到最佳光学和机械性能组合的显示效果。
Visionpro C2系列显示单元具有多种屏幕类型可供选择,其中包括VTRON专利的高增益、超高对比度GUCS复合屏幕;以及超宽观测视角的BBAR屏幕。以及适用于大尺寸单元拼接的WHS屏幕。
全新三维空间梳状滤波技术 :
第二代VCL-X2机芯,还整合了具有硬件加速功能的视频解码器,采用NTSC和PAL双制式3D梳状滤波技术,有效消除了图像边缘的杂波及色彩重叠和闪烁现象,全面提升了处理芯片的显示效果,整体提高了图像的质量。
巴可 屏幕墙系统 OV-701
巴可 OV-701 将最新 DLP 技术集成进 70 英寸屏幕墙系统,专为 24/7 关键任务环境而设计优化。OV-701基于创新的模块化方法设计投影模块,分离投影单元和发光单元,理念独特,投影设备具有易于维护、图像质量更加出色的特点。
巴可 OV-701 内置光学调光器,能够保证整个屏幕墙都具有相同亮度和对比度,让屏幕长期保持恒定性能。此外,巴可设计的投影引擎还具有许多独特功能,无与伦比的 DLP背投系统具有出色的图像质量、可靠性和易用性。
一流显示质量
• 最新高对比度 DLP™ 技术
• 最佳亮度、对比度、颜色均匀度
• 大视角
• 最佳调光功能,让全部屏幕具有相同亮度均匀度
• 无损对比度或色深
• 动态反馈技术,确保长效恒定亮度
可靠性与生命周期维护
• 专为易于维护而设计制造
• 无尘超压设计
• 通过红外遥控与屏控进行操作和维护调整
• 屏控
• 巴可灯泡租赁项目敚让用户更有效地控制运营成本
灵活性
• 设计为可在线性或曲面配置中构建任何尺寸的屏幕墙
• 所需安装深度最小
• 创新模块化理念
三菱原装双灯VS-67XVW50LP
在影像设备领域,特别是显示设备方面,三菱电机是在全球的市场和技术上均很有影响力的公司。三菱电机还是影像系统领域的技术领先和倡导者之一,创造了多个“世界第一”,三菱是一个值得用户信赖的品牌,其产品质量在全球都是被公认的。
三菱原装双灯VS-67XVW50LP背投显示单元采用一代DLP技术,以及新型电路,具有图像清晰、无灼伤,寿命长的特点。另外,其深度仅有778mm,适用于要求无缝拼接的监控场合使用。
产品特点:
拼接功能可以实现多样化系统配置 (纵向可拼两层)
12比特数字伽玛电路的运用使灰度在明亮区域和黑暗区域得到更光滑、更精确地还原,从而校正了半色调现象
将原来的10bit高频脉冲电路提高至12bit更精细地表现色调无论在明区或在暗区、都能忠实地再现色彩。尤其值得注意的是在暗区,色彩表现能力得到了大幅的提高。
普通的DLP和LCD投影机只有8Bit灰度等级,即256个等级。但是VS-XV50投影机芯采用先进的12位灰度三维高频脉冲电路,可以获得 12Bit的灰度,达到了4096种,是普通投影机的16倍!这样可以获得更加平滑细腻的图像效果,彻底消除数字化图像特有的阶梯过渡现象。
12°DMDTM 芯片和新型光学组件的运用实现了 1500:1高对比度
对比度达到空前的1500:1,整个显示系统的画面变得前所未有的清晰鲜明。众所周知,对比度越高,显示设备所显示的画面越接近人类肉眼所观察到的自然界 的图像,接近自然界的色彩范畴会使得观察者的眼睛更不容易疲劳,高对比度的图形设备可以在设备亮度相对较暗的情况下让使用者分辨出更多的图像细节,在一定 程度上可以减少使用者的眼部疲劳度。更适用于监控环境。
将“色彩扩展功能”加进“自然颜色矩阵”之后,新型自然颜色矩阵使颜色得到更好的还原,从而达到超凡品质的图像
采用数字式背景光控制电路,提高了在背景灯光下的图像对比度
目前的转换方法存在着“文本模糊”或者“缺信息”的问题。新型的数字式转换方法融合了目前方法的优点。
目前的显示墙箱体需要使用6轴调整器在机械上来进行几何线形调整。这款型号箱体不需要任何在机械上进行几何线形调整。
作为一个多屏拼接显示系统,它应该能够连续地提供颜色、亮度非常均一的图像。这种系统就需要采用色域控制电路来补偿由各投影单元的离散性所造成各箱体之间的色调差异
改善动画(DCDi+3DY/C)使用更高一级的流畅画质再现动画的「DCDi」。
三菱所装载的DCDi方式可以在观看动画时消除出现的锯齿线。这种方式是行业中唯一能够以像素为单位的线条校正(角度;位置)方式,它可以针对录像动画中 每个像素根据每条有角度线条进行处理,创造出最理想的画质,再现流畅、鲜明的高精细动画。并且它装载了3维Y/C分离电路,可以消除竖条纹花样等斑点和色 彩沉淀现象。
EXV DMVision H(高清)系列投影单元是展视科技最经典的系列之一,1400x1050高清拼接墙性能稳定可靠、画面清新亮丽,在其工程应用等方面显现出其无与伦比的图像质量和显示特性。EXV 1400x1050 SXGA+以其独有的非凡气质领先于国际市场。
EXV DMVision H(高清)系列大屏幕投影单元简介:
EXV DMVision H 系列大屏幕投影显示单元是专门针对超高清晰度的显示要求所设计的产品。采用系统模块化设计、光学调节技术将最新的信号处理、图像处理、数字色彩控制等数字信号处理技术、机械系统设计、专利的屏幕技术、专业无缝的拼接技术相结合。当前大屏幕拼接墙显示系统的整体发展趋势是面向大屏(80寸/84寸/100 寸)高分辨率,高亮度发展以及模块化的结构设计和先进的安装工艺,使得大屏幕显示系统具有无与伦比的图像质量和显示特性,领先于国际市场。
EXV DMVision H(高清)系列显示单元有比同类型的产品更高分辨率和更高的对比度
采用 TI 最新的 SXGA+ 芯片,物理分辨率达到 1400x1050。显示单元采用最新一代的数字光处理全数字化设计,获得业界领先的显示性能和空前的高亮度、高对比度、高清晰度。在色彩还原性、图像均匀性方面都代表了世界最高水平。
单元数量少,维护成本低,可靠性更高
SXGA+ 芯片的 DLP 产品,采用了 TI 公司最新开发的 0.9 英寸 120 DDR DMD,其寿命可达到 10 万小时以上。
能显示更多的信息量
EXV DMVision H 系列大屏幕投影显示单元采用超高物理分辨率的光学引擎,可以显示细腻、精致的超高分辨率信号,如 GIS、GPS 矢量地图,高分辨率航拍图片,高分辨率电力 SCADA 图形等。SXGA+ DMD 芯片把显示分辨率提高到了一个更高的层次。
SIM2 RPU 1080
意大利SIM2推出的 RPU 1080堪称世界上首个用于控制室显示的投影单元RPU 1080,一种16:9格式的投影机芯。对于影院领域的专利16:9的比例,在其他显示领域,例如,会议、商业巡展、演唱会、媒体广告、体育场馆、监控显示等等,这种分辨率及为少见,那么对于控制室行业来说,RPU 1080--这款16:9的机芯的推出有什么优势呢?我们先看一下RPU 1080的主要指标如下:
1) 单片DLP。这是当今控制室投影单元的主流技术,它对比LCD技术具有反(透)射率高,使用寿命长,色彩还原度更好等优势。
2)分辨率:1920×1080。这是一个高分辨率的机芯,而市场上通用的分辨率最高为1400×1050。它的意义在于可以用更少的投影单元实现某一分辨率的显示墙。例如:一个4*3的显示墙我们用12个SXGA+的投影单元来实现,分辨率达到5600(1400*4)×3150 (1050*3)。而使用RPU 1080只需要9个单元,分辨率达到5760(1920*3)×3240(1080*3),还略高于前者。在节省成本的同时带来的好处是显示墙当中由于拼缝形成的线条少了,显示画面效果更好。
3)亮度1000ANSI流明:这个亮度如果采用80"的屏幕,可以达到360nit左右的屏前亮度,还是不错的。这也是16:9带来的好处,因为同样是80",4:3的屏幕面积更大。同时,80"的16:9屏幕是由84"或更大的4:3屏幕来裁剪形成。我们可以采用增益为2的Beta幕,而不是增益为1的BB幕。这样一来,根据公式:屏前亮度=(投影机亮度*增益)/(3.14*屏幕面积)=1000*2/(3.14*1.77)= 360Nit。而采用4:3的格式,其亮度则要低得多,一是因为屏幕增益小了,二是因为面积大了。
4)对比度:达到惊人的4500:1。而市场上大多数机芯的对比度不超过2000:1。这是SIM2专攻于影院行业所带来的成就。
另一方面,使用16:9也应该是大势所趋。
从市场现有信号格式来看,控制室所采用的信号无非三种:网络、RGB、视频信号。网络和RGB均为电脑图像,而电脑的显示器正在向16:9发展,君不见市场上绝大多数的笔记本都是宽屏的,宽屏台式显示器也越来越多。而各种格式的视频信号也有向宽屏发展的趋势。所以,16:9应该是未来的显示趋势,16:9的投影单元能够更好的支持这种宽屏图像格式。
第二:目前很多投影生产厂家已经意识到了16:9投影机的重要性,已经和即将开始16:9高清投影机的研发或者生产。在会议室、电影等领域,16:9已见惯不惊,在控制室领域,SIM2只是迈出了第一步。
总部位于南昌昌北经济技术开发区的鸿源数显公司,是一家专注于液晶覆硅LCOS投影显示技术研发和产业化的高科技企业。目前鸿源公司已在LCOS产业链的整合方面取得突破性进展,主要关键部件的光学引擎系统已通过国家广播电视产品质量监督检验中心的测试,通过了3C认证,是具有自主知识产权的LCOS新型显示器件及系统的产业化,将结束我国彩电行业多年来缺乏核心技术的历史。
目前,鸿源数显主要提供60英寸及80英寸两种规格的产品,这些产品从显示芯片到整机全部由鸿源公司自行完成设计,它不仅画面大,而且具有亮度、对比度高,色彩还原性好,画面清晰等特点。
产品详细:
60英寸 大屏幕高清晰数字背投 | 80英寸 大屏幕高清晰数字背投 |
屏幕规格 60” 显示芯片 0.7”LCOS×3 分辨率(最高) 1920×1080i 灯源 100WUHP灯 画幅格式 4:3 亮度 500NT 亮度均匀性 90% 色度均匀性 0.02 输入/输出端子 VGA×1、DVI×1、VIDEO×3、AUDIO×3、 YPBPR×1、 S-VIDEO×3 、YCBCR×1、USB 输入信号 NTSC/PAL/SECAM-D/K/B/G/I/HDTV720P1080I/ UXGA/SXGA/XGA/SVGA/VGA/MAC/UTI(机卡分离) 电源 AC100-240V、50-60HZ |
屏幕规格 80” 显示芯片 0.9”LCOS×3 分辨率(最高) 1920×1080i 灯源 200WUHP灯 画幅格式 16:9 亮度 1400ANSI 亮度均匀性 85% 色度均匀性 0.02 输入/输出端子 VGA×1、YPBPR×1VIDEO×1、AUDIO×2、 S-VIDEO×1、DVI×1 输入信号 HDTV720P1080I/UXGA/SXGA/XGA/SVGA/VGA/MAC 电源 AC100-240V、50-60HZ |
慧联DLP投影墙系统采用国际领先的DLP全数字光学反射成像技术,亮度高,色彩鲜艳,清晰度高,画面稳定,无辐射;箱体式单元设计,可任意拼接组合,适应性和可扩展性好;模块式设计、可方便的进行维护和维修工作;DLP屏幕采用无框式设计,可实现极细的dlp光学拼缝;dlp内置画面处理器,可在无外部控制器的情况下实现图像拼接;内置色彩平衡调节电路,保证拼接单元间的亮度和色彩平衡;屏幕采用丹麦DNP公司超精细菲涅尔透镜和柱面透镜系统,亮度一致性和色彩一致性极佳;采用复合玻璃屏幕,防眩光、防反射、易清洗、不变形;全铝合金箱体,重量轻外形美观,确保一流的拼接效果。DLP单元有80、84、100三个尺寸的产品,型号分别为HL-80D、HL-84D、HL-100D,。可以广泛用于军事指挥、交通指挥、视讯会议、电视监控等场所。
产品特点
慧联电子DLP投影单元 都具有全XGA逼真高清晰度、高亮度、高对比度、色彩还原性好。
1、全防尘设计;
2、亮度智能控制;
3、色彩智能控制;
4、具备完整的优化与日后设备升级。具有显示分辨率叠加功能,可同时显示多路视频窗口,画面可整屏显示,也可分屏显示,不受物理拼缝的限制,图像可任意漫游、移动、放大或缩小。用于屏幕色彩均匀性的数字色域控制电路(CSC),是动态和静止画面都能真实再现彩用数字均匀过渡补偿技术,使画面间亮度均匀一致真正全天24小时,全年365天连续不间断运行。
采用长寿双备份高级UHP灯泡,寿命超过8000小时,低消耗功率,低故障率。平均无故障时间大于20000小时。
单元间物理拼缝小于0.5毫米。
Clarity SP 系列为下一代背投式 DLP 显示器,专为视频表现要求多元化的控制室和公司环境所设计。该显示箱体整合了 Smooth-Picture DLP 图像处理技术并具有极高的分辨率,因而可发挥出色的视频性能表现。此外,Clarity的 SiFi 专利技术能够监控并自动调整色彩和亮度,使之适用于关键任务环境中的连续操作性能要求。
SP系列背投式 DLP显示器的特性
- 三种尺寸规格:50英寸、67英寸和70英寸
- 超高分辨率:SXGA+ to 1080p
- 出色的视频性能表现:整合了SmoothPicture DLP专利技术
- 智能化操作:具有SiFi™色彩和亮度控制功能
- 易于设置和维护:机动图像对准、完全正面和背面维护通道
