细处见学问 家庭影院布线专家谈

四、视频线布线

    如果你仅用电视或者等离子，液晶电视作为显示设备，视频线也不是太需要考虑。但家用投影机具有大画面，临场感强等其他显示设备说不具有的优势，未来肯定有大发展，我们装修不能仅仅为眼前考虑，装修一次至少也要保十年用途吧，十年之内估计也就两三年内家用投影机肯定进入很多家庭。

    视频线一端连接DVD播放机或者HTPC, 另一端连接投影机。 DVD机的位置一般是固定的，一般在视听室前部正中间，投影机位置有三处：

    1. 将投影机吊在视听室后部天花板上， 使用专有的投影机吊架，其位置上下可调，较灵活；

    2. 如果视听室后墙正好有一排柜子，投影机可考虑放在柜子中或柜子上；

    3. 投影机放在投影车上，投影车可移动，放置在人的位置前面。

    无论是哪一种，都建议将视频线从地面或者天花从前部中央处连接到后部合适位置，因为视频线的两种： 色差线和HDMI线都很粗，暴露在外面是很难看的。

　　色差线和HDMI线由于太粗，皆不能穿管，只能用线槽，地面铺墙砖时要考虑其高度。

　　色差线和HDMI线均没有相应插口，在墙上打上线盒后，多留出一米的长度用于直接连接DVD机或者投影机即可。 没有合适面板可以使用白板，让装修工人在上面打个洞即可。色差线与HDMI线质量均很关键，此类线材因加载信号量大，对线材质量要求很高，一般也都较贵。

五、音箱线布线

    音箱线可以布成5.1声道方式，如果视听室够大，以后想上比较专业的设备，也可以布成7.1声道方式，不过5.1声道环绕声效果已经很不错了，其实不用在这种效果上过多追求，更重要的还是音质与画质。

    5．1声道与7.1声道的音箱摆位

    音箱线一端连接功放机，一端连接音箱，5，1声道的连线方案如下图所示，低音箱因低音无方向性，一般放置在功放旁边，低音箱线也就不用布了。

      5.1多声道音箱摆位及布线示意图

    如果采用200芯的铜线的话，音箱线可以穿在PVC管中， 在出墙位置打上线盒的底盒，面板使用白板也就可以了（还是在白板上打洞即可），音箱线出墙后也多留出一米长，用于直接连接功放与音箱。

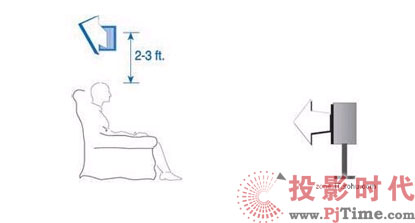

    前面主音箱高度应该与坐着的人耳高度一致，环绕音箱比人耳高大约60-90公分即可

     在高于听音者60 到90 厘米的位置安装环绕扬声器
