三通道多媒体播放边缘融合系统方案

前言

1.

    2008年是中国人民骄傲的一年，奥运会将在华夏大陆掀起世界瞩目的风潮。而随之而来的大屏幕拼接技术，多通道投影输出技术，正是这场科技风潮的技术颠峰，展现出它的绚丽魅力。

    现在的世界是一个自我展现的世界。所以人们对大画面、多色彩、高亮度、高分辨率显示效果的渴望越来越强烈，而传统的电视墙、投影硬拼接屏和箱体拼接墙等很难满足人们在这方面的要求。本公司本着科学性，实用性和先进性的指导思想，建设出多通道的图象输出系统，实现真正意义上无缝拼接。并且在不损失片源象素的情况下，完美呈现高清晰度，高分辨率的图象视频。

    为了提高各种国家科研机构的指挥监控中心，网络中心，视频会议、学术报告、技术讲座和多功能会议的建立，我公司持续致力于视频图像处理技术研究和开发使其为我国科研成果和技术开发提供更科学，更严谨的支持。

    利用科技研究的成果，北京睿联嘉业科技有限公司 开发的二通道边缘融合系统，成功的在北京化工大学的展示厅进行了信息化示点。通过多通道的屏幕展示，我们为用户大信息量的科研交流提供了更加强大而有力的后盾支持。

系统设计目标及解决方案

系统设计目标

    北京睿联嘉业是一个从事投影解决方案的专业性公司。我们的多通道投影边缘融合技术是利用独家开发的图形工作站实现多通道片源的融合播放。并且特有的强制同步处理技术，实时信号处理技术，融合边带羽化处理技术，融合边带图形几何纠正技术实现了重叠融合区域的亮带递减，无边缘差别的完美融合。

系统解决方案

    1、空间需求分析

    经过具体了解，室内空间情况如下：要求幕水平长度 米，幕高米。经过设计，采用3通道边缘融合技术，将幕做成弧长 米，圆心角   度，高   米。

    2、融合系统需求分析

    1、根据分析，多媒体播放全融合系统我们采用图形工作站是型号T-3824的公共机。图形工作站实现多通道片源的融合播放。并且特有的强制同步处理技术，实时信号处理技术，融合边带羽化处理技术，融合边带图形几何纠正技术实现了重叠融合区域的亮带递减，无边缘差别的完美融合。

    2、在投影系统的选择上，我们采用3台投影机进行架设。在距离投影幕3-5米（根据投影机焦距具体计算距离）的地方1台一组分为3通道进行精确安放。

    3、在投影幕的选择上，我们将采用宝视L系列金属硬幕。通过计算去掉融合区预留之后，幕长定为  米采用弧幕的形式，幕高为米，圆心角为   度。

    4、在图象处理系统选择上，我们采用本公司研究开发的多通道图象处理器。外置的形式使机器本身不会占用系统资源，更有着自己独特的画面渲染技术，可以更快捷流畅的输出高分辨率的图象文件。
在其他系统的选择上，我们会根据具体的要求进行架构。

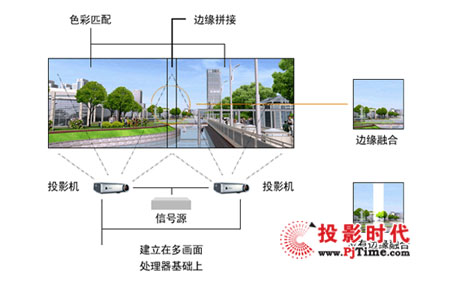

边缘融合原理图解

4.

    边缘融合无缝拼接的实现需要两个步骤

    第一步，边缘叠加（edge overlapping）

    将相邻屏幕的拼接部分通过多屏边缘融合控制器（如T-3824）作边缘象素重叠处理。

    第二步，边缘叠加部分的消隐（edge feathering）

    叠加部分会比周围亮度高，通过T-3824内置功能实现光学亮度消隐，去除拼接缝。

系统设备简介

5.产品介绍

    1．T－3824

    T－3824 是由北京睿联嘉业科技有限公司生产的一款支持三通道多媒体播放的边缘融合处理系统，它是由1台公共机组成。可以支持三通道的数字或模拟信号的输出，输出分辨率可以达到支持目前市场最高投影机的1600*1200（可选功能），支持分辨率包括：2400*600（单屏800*600）、3072*768（单屏1024*768）、3840*1024（单屏1280*1024）。完美支持市场所有主流的正投幕与背投幕，不会出现任何的投影图像失真与丢失现象。

     2．多通道图象处理器

    北京睿联嘉业科技有限公司 的多通道图象处理器采用外置形式，驾驭系统当前的图形方案（包括 SLI）来绘制所有2D、3D 和视频，并增加多显示支持。3D环幕仪用法简便，只要用标准的模拟 VGA 监视器电缆线连接控制台，系统就立即变身为 3840x1024 超宽银幕。3D环幕仪 使用专利审查中的技术，把 3840 x 1024 Microsoft® Windows® 桌面分割为三个 1280 x 1024 的屏幕信息，再横跨显示于三台独立的 1280 x 1024 监视器。系统当前的图形卡绘制的影像不会出现影像扭曲和原像素比例变更问题。

系统设备简介

3．金属硬幕

    承接投影系统输出的图象，利用自身的特点将完美的画面感受毫无保留的展示给您。我们的方案采用L系列金属硬幕的圆心角是120度，折光增益度为0.8-2.0。完美支持各种正投背投。

4．控制调节系统

    用简单易懂的操作手段，就可以任意的调整融合带的宽度，和弧度。并且加入的遥控系统可以更方便的调整播放速度与位置。

5．投影系统

    北京睿联嘉业科技有限公司 将采用最合乎您需要的投影机，配合我们完美的融合系统，展现给您最精彩的内容。

主要应用领域

7．

    主要用于虚拟仿真、工业设计、展览展示、数字影院、教育培训等领域，应用范围较广。

技术参数

8．

图形工作站技术参数
