液晶面板的分类及选购

    曾经有部非常经典的片子叫《闻香识女人》，不知大家看过没有：

　　电影描写一个双目失明的退役军官凭着灵敏的鼻子，就可以判断出周围想追逐的女人的情况。但他性格偏激，很不受欢迎，甚至想自杀，但他在一个寄宿学生的精心照料下领略到了世界美好的一面。本片通过二个忘年交的逐渐接近及彼此信任，反映了愈来愈淡漠的人际关系中，人们对纯真的向往和渴求。帕西诺在《女人香》中可谓独挑大梁，他巨大的表现力使片中最后的演讲场面光芒四射。

　　当然，我们今天要谈的并不是电影、不是女人、不是香水，更不是退伍军人的生活。方式与方法才是我们今天话题的重点。一个盲人可以用“闻香”的方式来识别女人，的确令人钦佩^_^但我们在选购液晶的时候能靠“摸”、“看”、“闻”就辨别出好坏吗？显然是不行的。下面，编辑就为大家整理下选购液晶前，你不得不先了解的知识！

提问：你知道什么最能决定一台液晶的品质吗？
路人甲：品牌、电路设计、采用第几代生产技术、有无视觉增强技术……
做诸如以上回答的朋友，恭喜你们，你们是经销商最喜爱的人群，他们会将你奉若神明，当然也会从你身上多取些钱出来
路人乙：面板，我买产品先要弄清它用的是什么面板。
恭喜你，答对了！不过你可能会成为整个卖场最不受欢迎的人。

　　要点总结：液晶显示器的好坏主要看液晶面板。不同面板的性能差异是液晶显示器制造商所不能弥补的。 所以在选购液晶前，你最好先弄清你所中意的产品，它选用的是何种面板。

目前都有哪些面板生产商呢？

　　目前的液晶面板核心技术掌握在韩国厂商手中，比如三星，LG&PHILIPS。 至于日系面板，比如SONY, 夏普，已经不能与CRT时代同日而语，技术较韩系面板已大幅度落后。 目前市场上知名的品牌都使用：三星，LG&PHILIPS，友达（BENQ大部分产品），奇美，还有本土液晶面板厂商上广电和京东方。这些面板的质量都是差不多的。根本不存在有些网友说的三星的面板是最好的芸芸。

提问：液晶面板都有什么种类，你知道吗？
编辑：目前主要的液晶面板类型包括TN+Film视角扩展膜、IPS、VA、 CPA

　　此外还有一些其他厂商也有自己的液晶面板技术，比如NEC的ExtraView技术、松下的OCB技术、现代的FFS技术等，这些技术都是对旧的TFT面板的改进，提供了可视角度和响应时间，通常只用在自有品牌的液晶显示器或者液晶电视上使用。其实以上这些面板都属于TFT类面板，只不过现在各种面板有自己的技术和名称，所以TFT这个名字反而不常使用了。

　　下面编辑就把各类面板的产品特性、代表产品、辨识方法给大家总结如下：

TN面板

1、

技术解析
　　TN全称为Twisted Nematic(扭曲向列型)面板，低廉的生产成本使TN成为了应用最广泛的入门级液晶面板，在目前市面上主流的中低端液晶显示器中被广泛使用。目前我们看到的TN面板多是改良型的TN+film，film即补偿膜，用于弥补TN面板可视角度的不足，目前改良的TN面板的可视角度都达到160°，当然这是厂商在对比度为10∶1的情况下测得的极限值，实际上在对比度下降到100:1时图像已经出现失真甚至偏色。

优点
　　TN面板的优点是由于输出灰阶级数较少，液晶分子偏转速度快，响应时间容易提高，目前市场上8ms以下液晶产品基本采用的是TN面板。另外三星还开发出一种B-TN(Best-TN)面板，它其实是TN面板的一种改良型，主要为了平衡TN面板高速响应必须牺牲画质的矛盾。同时对比度可达700∶1，已经可以和MVA或者早期PVA的面板相接近了。

缺点
　　作为6Bit的面板，TN面板只能显示红/绿/蓝各64色，最大实际色彩仅有262.144种，通过“抖动”技术可以使其获得超过1600万种色彩的表现能力，只能够显示0到252灰阶的三原色，所以最后得到的色彩显示数信息是16.2 M色，而不是我们通常所说的真彩色16.7M色；加上TN面板提高对比度的难度较大，直接暴露出来的问题就是色彩单薄，还原能力差，过渡不自然。

简单辨别方法
　　台湾很多面板厂商生产TN面板，TN面板属于软屏，用手轻轻划会出现类似水纹的波纹。

代表产品：

明基FP222W 1999元

明基FP222W
　　FP222W属于BenQ的金刚机系列，机器外形正如其名，时尚的银色边框配上棱角分明设计方式使机身很有金属质感，突显硬朗风格。FP222W的外形极具简约，没有任何多余的修饰。其支架和底座为黑色设计，与银色机身形成鲜明对比，为整机增添了一丝稳重。而底座上还清楚的表着Senseye的标志，表明FP222W采用了BenQ的色彩增益技术。其OSD按键被垂直设置在机身左侧，按键排列紧密，使用时稍显不便。

TN代表作品明基FP222W

明基FP222W 按键

明基FP222W 背视图
　　虽然售价不高，但FP222W的规格还是较为抢眼的。其采用了16.7M色22英寸宽屏TN面板，屏幕比例16:10，点距0.282mm，最佳分辨率1680×1050，水平可视角度170度，垂直可视角度160度。 FP222W拥有300流明的亮度和700:1的对比度，在同类产品中属于主流水平，虽然明基没有相应的动态对比度功能，但其画面表现依然不俗。FP222W的响应时间为5ms，能够流畅显示的高速动态画面，在配上DVI数字接口后，更是对画面质量和速度提供了双重保证。值得一提的是，FP222W支持明基第一代Senseye显彩技术，通过OSD菜单开启后，色彩表现会得到进一步的增强。


提供数字、模拟双接口
　　
　　参考价格：明基FP222W 1999元

　　在正式调价之后，消费者可以以1999元的价格购买FP222W了，从调价时间看，还算是较为及时的，Senseye技术算是一大亮点。从另一个角度看，目前市场上友达屏的三星226BW售价2650元，而明基FP222W同样采用了友达22英寸面板，虽然面板型号和部分规格小有不同，但650元的价格差距还是值得消费者考虑一下的。

IPS面板

2、

技术解析

　　IPS（In-Plane Switching，平面转换）技术是日立公司于2001推出的液晶面板技术，俗称“Super TFT”。IPS阵营以日立为首，聚拢了LG-飞利浦、瀚宇彩晶、IDTech(奇美电子与日本IBM的合资公司)等一批厂商，不过在市场能看到得型号不是很多。IPS面板最大的特点就是它的两极都在同一个面上，而不象其它液晶模式的电极是在上下两面，立体排列。由于电极在同一平面上，不管在何种状态下液晶分子始终都与屏幕平行，会使开口率降低，减少透光率，所以IPS应用在LCD TV上会需要更多的背光灯。此外还有一种S-IPS面板属于IPS的改良型

优缺点分析

　　IPS面板的优势是可视角度高、响应速度快，色彩还原准确，价格便宜。不过缺点是漏光问题比较严重，黑色纯度不够，要比PVA稍差，因此需要依靠光学膜的补偿来实现更好的黑色。目前IPS面板主要由LG-飞利浦生产。

辨别方法

　　和其他类型的面板相比，IPS面板的屏幕较为“硬”，用手轻轻划一下不容易出现水纹样变形，因此又有硬屏之称。仔细看屏幕时，如果看到是方向朝左的鱼鳞状象素，加上硬屏的话，那么就可以确定是IPS面板了。

代表产品 ：飞利浦 200P7

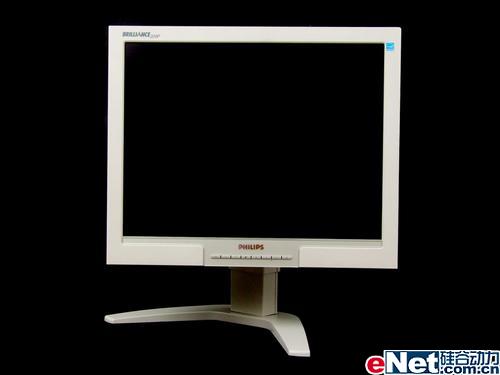

IPS面板代表作飞利浦 200P7

飞利浦 200P7

　　飞利浦“P”系列一直是面向高端的产品线，由此也可看出200P7出身之高贵。秉承飞利浦一贯的简洁设计，使得20寸屏幕更显宽阔。飞镖形底座沉稳有力，能够保持显示器摆放稳固。最为关键的是，200P7配备当今最强的底座设计，旋转、俯仰、升降和功能一应俱全。众所周知，液晶分子与显示象素是一一对应的。20寸宽屏液晶分辨率为1680×1050，拥有1,764,000象素。而20寸4：3标准屏幕的200P7，分辨率为1600×1200，拥有1,920,000象素。用简单的数学就可以算出，200P7比20寸宽屏液晶多出156,000象素，增加约不到10％的面积。


　　飞利浦 200P7通过了TCO'03认证。其他参数方面，亮度达到300流明，对比度700：1，可视角度178/178（水平/垂直），响应时间8ms，最大色彩16.7M。

　　飞利浦 200P7拥有十分强悍的底座，可以轻易的将屏幕旋转90度。当我们浏览大量数据表格和网页的时候，竖屏显示就发挥出巨大威力，充分利用屏幕空间以提高效率。

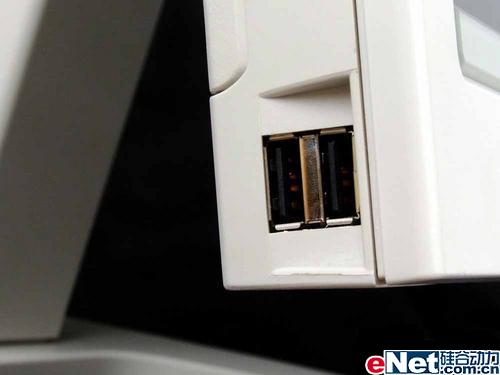

　　飞利浦 200P7配备USB HUB功能，在左侧和背面共提供4个USB接口，即便再多的USB设备都可以应付。当然，需要注意的是USB供电与带宽问题，尽量不要让所有接口都处在高负荷工作状态。

　　[参考售价]：8500元

VA类面板

3、

VA屏的再分类

　　富士通的MVA技术(Multi-domain Vertical Alignment，多象限垂直配向技术)可以说是最早出现的广视角液晶面板技术。该类面板可以提供更大的可视角度，通常可达到170°。通过技术授权，我国台湾省的奇美电子(奇晶光电)、友达光电等面板企业均采用了这项面板技术。改良后的P-MVA类面板可视角度可达接近水平的178°，并且灰阶响应时间可以达到8ms以下。

　　三星Samsung电子的PVA（Patterned Vertical Alignment）技术同样属于VA技术的范畴，它是MVA技术的继承者和发展者。其综合素质已经全面超过后者，而改良型的S-PVA已经可以和P-MVA并驾齐驱，获得极宽的可视角度和越来越快的响应时间。PVA采用透明的ITO电极代替MVA中的液晶层凸起物，透明电极可以获得更好的开口率，最大限度减少背光源的浪费。这种模式大大降低了液晶面板出现“亮点”的可能性，在液晶电视时代的地位就相当于显象管电视时代的“珑管”。三星主推的PVA模式广视角技术，由于其强大的产能和稳定的质量控制体系，被日美厂商广泛采用。目前PVA技术广泛应用于中高端液晶显示器或者液晶电视中。

VA屏的优缺点

　　VA类面板是现在高端液晶应用较多的面板类型，属于广视角面板。和TN面板相比，8bit的面板可以提供16.7M色彩和大可视角度是该类面板定位高端的资本，但是价格也相对TN面板要昂贵一些。VA类面板又可分为由富士通主导的MVA面板和由三星开发的PVA面板，其中后者是前者的继承和改良。VA类面板的正面（正视）对比度最高，但是屏幕的均匀度不够好，往往会发生颜色漂移。锐利的文本是它的杀手锏，黑白对比度相当高。

辩识方法：

　　VA类面板也属于软屏，用手轻轻划会出现的波纹。可以从可视角度、文本锐利度方面与TN屏相区别。

PVA代表产品 长城V247

PVA代表产品 长城V247

长城V247
OSD按键设计

侧视图

简约的背面设计

双接口设计

CPA面板（ASV面板）

4、

　　CPA（Continuous Pinwheel Alignment,连续焰火状排列）模式广视角技术（软屏），CPA模式广视角技术严格来说也属于VA阵营的一员，各液晶分子朝着中心电极呈放射的焰火状排列。由于像素电极上的电场是连续变化的，所以这种广视角模式被称为“连续焰火状排列”模式。而CPA则由“液晶之父”夏普主推，这里需要注意的是夏普一向所宣传的ASV其实并不是指某一种特定的广视角技术，它把所采用过TN+Film、VA、CPA广视角技术的产品统称为ASV。其实只有CPA模式才是夏普自己创导的广视角技术，该模式的产品与MVA和PVA基本相当。也就是说，夏普品牌的LCD电视未必就是采用夏普自己生产的CPA模式液晶面板，它有可能采用台湾厂家的VA模式面板或者其他厂家的液晶面板。夏普的CPA面板色彩还原真实、可视角度优秀、图像细腻，价格比较贵，并且夏普很少向其他厂商出售CPA面板。CPA面板也属于软屏，用手轻轻划会出现类似的水纹。

　　由于CPA面板主要应用于夏普液晶电视，大家在选购液晶显示器时基本接触不到，所以在此就不详加介绍了。

　　通过上面的介绍，我想大家四类面板的特性与背景都有了一些了解了，最后再来总结一下：
综合来看，TN面板将成为现在以及未来一段时间的主力，虽然在画质和可视角度方面，高端需求者对其多有诟弊，但不可否认，TN造价低廉，对推进液晶产业的发展有着不可磨灭的功勋，对于想选购廉价大屏的朋友，可以尽量选择采用韩系厂商面板的液晶产品，至少在技术上经过了改良，表现更为优秀一些；而广大中高端爱好者最看好的则是VA屏，尤其是PVA屏，相对IPS、CPA，PVA在液晶显示器领域的应用成本要低廉的多，视觉效果相比TN屏优势也是相当明显，因此如果口袋资金充裕，尽量还是选择性价比高的PVA屏液晶，目前多数厂商已停产PVA屏液晶转而大力生产TN屏产品，因此在选购时需要多查询相关信息，本站日后也会多留意为大家推荐高性价比PVA屏液晶，敬请大家关注；IPS屏适合行业用户及专业领域应用，当然如果钱不是问题的话，体验下专业显示效果也未尝不可；CPA主要应用在夏普液晶电视，如果你想买液晶电视，不妨去找找采用CPA面板的产品吧，肯定是会物超所值的。
