带你了解液晶显示器 液晶面板知识派送

液晶面板重要性

    液晶面板就是液晶显示器的屏幕，它的产量、优劣以及市场环境等多种因素都关系着液晶显示器自身的质量、价格和市场走向，因为一台液晶显示器其80％左右的成本都集中在了面板上。

    虽然面板是主要的，但控制电路和优化技术的好坏也直接影响显示质量，从而表现为色彩的差异。举个例子，市面两个品牌各自的某型号都采用友达面板，但显示效果看得出差别，A品牌的比较清淡，有点剔透的感觉，而B品牌的色彩看起来更艳丽些。这也成为我们判别液晶优劣的最有效方法——显示同样的画面，对比效果，自己眼睛的感受是最具说服力的标准。

    目前中国内地市场市面基本大部分显示器的面板都是主要是由三星(SDI)，LG.Philips，友达光电(AUO)，奇美光电(CMO)以及中华映管(CPT)这五家液晶面板厂商所供应，基本上它们的面板价格走势决定着市面的液晶显示器的价格走向。

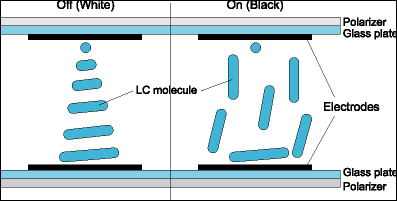

TN型面板

目前国内市场主要面板类型

    就目前而言占据中国内地市场主流液晶显示器产品的面板类型有三大类分别是：VA、IPS和TN，它们都有各自所采用的液晶材料和面板结构，优缺点也不尽相同!

一、TN型：

    TN全称为Twisted Nematic(扭曲向列型)面板，低廉的生产成本使TN成为了应用最广泛的入门级液晶面板。更确切地说，在目前市面上主流的中低端液晶显示器中被广泛使用的TN面板为TN+Film类型面板。这种类型的液晶面板应该算是应用于入门级和中端的面板产品，最为重要的有一点就是价格实惠、低廉，成为众多厂商选用的产品。

    TN+film液晶面板主要应用于入门级和中端产品，它基于早期可视角度很小的TN技术（视角最大90度），但在面板上增加了一层转向膜，将可视角度提高到了140度左右，成为了一种视角较广的产品，所以严格的说，TN+film也算是一种广角技术。

    在技术上，与前两种类型的液晶面板相比在技术性能上略为逊色，它不能表现出16.7M艳丽色彩（某些TN面板标称能达到16.7M色，实际是通过液晶显示器内部的电路ic芯片实现的），并且可视角度也受到了一定的限制。之所以TN型这种面板产品仍然是众多厂商采用的主力还是因为由于他的输出灰接级数较少，液晶分子偏转速度快，致使它的响应时间容易提高，出于成本控制，现在市场上大部分产品大多都采用的是TN液晶面板。

VA型液晶面板

二、VA型：

    VA型液晶面板在目前的显示器产品中应用较为广泛，16.7M色彩和大可视角度是它最为明显的技术特点，目前VA型面板主要分为两种，一种为MVA型，另一种为PVA型。

    其中M AV是富士通主导的一种面板类型，它的全称为(Multi-domain Vertical Alignment)，是一种多象限垂直配向技术。它是利用突出物使液晶静止时并非传统的直立式，而是偏向某一个角度静止；当施加电压让液晶分子改变成水平以让背光通过则更为快速，这样便可以大幅度缩短显示时间，也因为突出物改变液晶分子配向，让视野角度更为宽广。在视角的增加上可达160度以上，反应时间缩短至20ms以内。

     而PVA型则是三星推出的一种面板类型，它在富士通MVA面板的基础上有了进一步的发展和提高，是一种图像垂直调整技术，该技术直接改变液晶单元结构，让显示效能大幅提升可以获得优于MVA的亮度输出和对比度。此外在这两种类型基础上又延出改进型S-PVA和P-MVA两种面板类型，在技术发展上更趋向上，可视角度可达170度，响应时间被控制在20毫秒以内（采用Overdrive加速达到8ms GTG），而对比度可轻易超过700:1的高水准，三星自产品牌的大部份产品都为PVA液晶面板。

PVA广视角技术原理分析

    PVA广视角技术同样属于VA技术的范畴，实际上它跟MVA极其相似，可以说是MVA的一种变形。PVA采用透明的ITO层代替MVA中的凸起物，制造工艺与TN模式相容性较好。透明电极可以获得更好的开口率，最大限度减少背光源的浪费。PVA和MVA毕竟一脉相承，在实际性能表现上两者都是相当的。PVA也属于NB（常暗）模式液晶，在TFT受损坏而未能受电时，该像素呈现暗态。这种模式大大降低了液晶面板出现“亮点”的可能性。

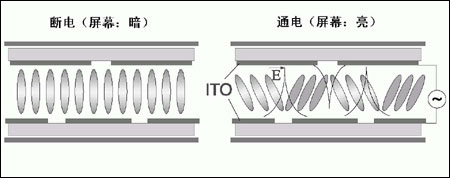

    不用屋脊形的凸起物如何生成倾斜的电场呢？PVA很巧妙的解决了这一问题。如图，PVA上的ITO不再是一个完整的薄膜，而是被光刻了一道道的缝，上下两层的缝并不对应，从剖面上看，上下两端的电极正好依次错开，平行的电极之间也恰好形成一个倾斜的电场来调制光线。 CPA (Continuous Pinwheel Alignment，连续焰火状排列) 模式广视角技术

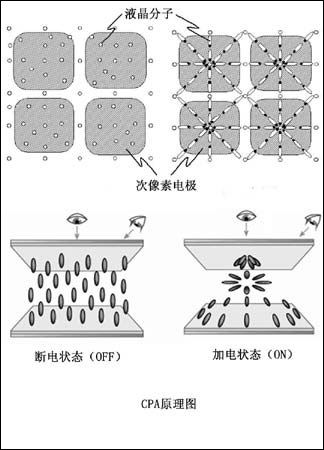

     CPA模式广视角技术严格来说也属于VA阵营的一员。在未加电状态下，液晶分子跟VA模式一惯特性一样都是分子长轴垂直于面板方向互相平行排列。如图，CPA模式的每个像素都具有多个方形圆角的次像素电极，当电压加到液晶层次像素电极和另一面的电极上时，形成一个对角的电场驱使液晶向中心电极方向倾斜。各液晶分子朝着中心电极呈放射的焰火状排列。由于像素电极上的电场是连续变化的，所以这种广视角模式被称作“连续焰火状排列（CPA）”模式。

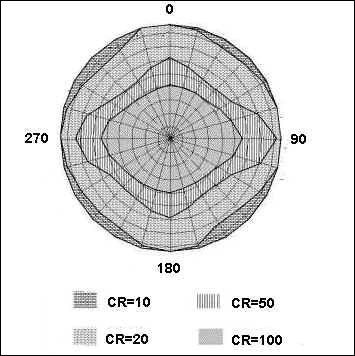

    在性能上，CPA模式与MVA基本相当，而且CPA也属于NB（常黑）模式液晶，在未受电情况下屏幕为黑色，在生产导致TFT损坏时也同样不易产生“亮点”。因为CPA模式在各个方向均有相应的液晶分子作补偿，所以在视角表现上除了水平和垂直两方向外在其他倾斜角也有不错的表现。

IPS型液晶面板

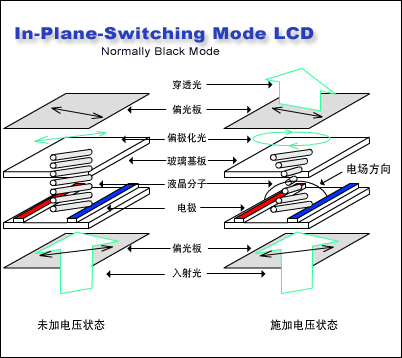

三、IPS型：

    IPS型液晶面板也是目前主要的一种液晶面板类型，由日本日立于2001年推出，液晶分子平面切换的方式来改善视角，利用空间厚度、摩擦强度并有效利用横向电场驱动的改变让液晶分子做最大的平面旋转角度来增加视角；在商品的制造上不须额外加补偿膜，显示视觉上对比也很高。在视角的提升上可达到160度，响应时间缩短至40ms以内。所以IPS型液晶面板具有可视角度大、颜色细腻等优点，看上去比较通透，不过响应时间较慢和对比度较难提高也是这类型面板一个比较明显的缺点。IPS即第一代IPS技术，它已经实现了较好的可视角度。而S-IPS则为第二代IPS技术，它又引入了一些新的技术，以改善IPS模式在某些特定角度的灰阶逆转现象。

　　                   其LG-飞利浦自主的面板制造商也是以IPS为技术特点推出的液晶面板。

    另外，还有如SHARP采用的ASV技术型和NEC推出的ExtraView型的液晶面板，他们所生产的液晶显示器都是自己厂商独有液晶面板，只是其它品牌所采用的相对较少。此外中国台湾地区友达光电、奇美光电等大型的专业面板厂商都是以向其专业技术厂商购入其相对液晶面板技术加以生产，在提供给显示器产商。
