支持高分辨率视频 多屏拼接控制器

Brillview/BR-VP2000 系列拼接控制器

    在整个大屏幕背投系统中最重要的部分就是多屏拼接器，如果把大屏幕背投系统比喻成一台计算机的话，显示单元拼接而成的显示墙就相当于一个超大面积、超高分辨率的显示器，而多屏拼接器则相当于主机，主机性能的好坏、处理速度的快慢、控制软件的操作是否简便将直接影响到显示的效果。

　　多屏拼接控制器是高度可靠的多屏控制器，可以驱动由多台投影机组成的一个统一的虚拟大屏幕显示系统，用户能够在整个大屏幕上根据需要任意缩放窗口。目前，随着人们对视频质量要求的提高，大屏幕显示单元的分辨率也有了相应的提高，不少厂商都能提供1400*1050的高分辩率甚至是1080P的产品，为了顺应这种趋势，我下面就具体介绍一批支持高分辩率的多屏拼接控制器产品。

    Brillview/BR-VP2000 系列拼接控制器是一款性能强大的高端图像处理设备，能够在多个显示终端上同时显示多个动态画面，主要用于大屏幕拼接显示系统，是系统的核心显示控制设备。

    控制器的灵魂是它的处理能力和稳定性，基于计算机体系构架的传统控制器发展至今，性能和稳定性完全取决于它所依赖的计算机，不管传统控制器做多少改良，最多只能算量的积累，难于获得质的提升。 BR-VP2000 系列拼接控制器，颠覆了传统控制器设计思路，彻底抛弃了计算机，打破了锁链，得到的是一片全新的应用空间。

    BR-VP2000 系列拼接控制器采用大规模 FPGA 阵列式组合处理构架， 全硬件设计， 无 CPU 和操作系统。控制器集超宽带视频信号采集、实时高分辨率数字图像处理、二维高阶数字滤波等高端图像处理技术于一身，具有强大的处理能力。控制器采用多总线并行处理机制，能从根本上保证对所有输入视频进行全实时处理，图像没有延迟，无丢桢现象。

    BR-VP2000 系列拼接控制器支持多种视频输入模式，包括复合视频（DVD 或摄像头信号），计算机视频（电脑信号 VGA 或 DVI ）等。

    其中，复合视频，能制式自适应；计算机视频，能支持目前几乎所有的常见显示分辨率，支持包括 4096x1536 、 3072x2304 在内的多种超高分辨率信号，支持用户自定义信号模式，支持 1080P 高清数字视频。控制器提供 RGB/DVI 输出接口，输出格式和分辨率可选。

    BR-VP2000 拥有多种控制方式，包括面板按键、 红外遥控、 RS232 串口以及以太网远程控制。

赛丽 eLan 网络多屏拼接控制器

赛丽 eLan 网络多屏拼接控制器

 　 赛丽eLan 控制器的结构配置采用最新的 Intel 处理器和专用的 PCI 总线技术。模块化结构设计，很方便以后的升级扩展。

 　 基于 Windows2000/XP 操作系统和最新的 CPU 处理器（根据当前市场发布的最新 CPU ），配置标准的网络接口，支持 Windows 网络和 Unix/Linux 网络的连接，能同时显示 Windows 网络信息和 Unix/Linux 网络信息，并能够保证多路网络计算机工作站的图形窗口在大屏上同时显示。

 　 多屏拼接控制器能够同时输入并显示视频信号、 RGB 信号和网络计算机信号，所有信号都可以开窗显示在任意位置、任意缩放、漫游。

 　 控制器提供 16 路视频输入接口（标准），支持全制式（ PAL 、 NTSC 、 SECAM ）实时视频信号输入，可实现全实时的视频画面显示，高清晰的画面显示质量。

 　 多屏拼接控制器当前配置支持 2 路 RGB 信号输入显示（选项，可扩充），最高支持分辨率 1600×1200 ， RGB 信号可任意放大、缩小。

 　 系统提供 Windows 网络工作站的屏幕显示共享软件，在任意工作站上安装软件的服务端后，可以实现工作站在大屏幕的共享显示，并且通过网络共享显示，用大屏幕控制器的鼠标和键盘可以对工作站进行协同操作。

 　 控制器支持网络分控和多用户操作，用户既可用单一的鼠标或键盘对投影机进行操作，通过软件设置操作员也可以利用各自工作站的鼠标、键盘控制大屏幕系统，进行各项的远程操作，实现交互式的远程控制。

 　 网络上的计算机图形窗口可跨屏、拖拽、移动、缩放、在屏幕拼接处自动处理光标。

 　 具有 2 路网络接口（ 2×10/100M ，标准配置），支持 TCP/IP 、 X11 、 X-Windows 等所有标准的网络协议，可同时连接属于不同网段的网络，增强了系统可靠性。

　　系统具有多个 PCI 插槽，可以方便系统的扩充。用于插入网卡扩展网络接口或插入专用图像处理卡扩展 RGB 输出通道数量。

　　备份电源系统（ 1 ＋ 1 电源模块），可支持热插拔、热更换，以及高速硬盘系统（ 80G ），提高系统高可靠性。

　　配置冗余风扇，以保证系统工作在合适的温度范围内。

　　标准 19” 机箱，可置入标准机柜中。

三菱显示墙控制器 VC-MK3000

    显示墙多屏拼接控制器VC-MK3000系统是由两部分组成的，一是显示计算机基础画面和数据的Base Processor部分，用来控制多屏拼接使其形成一个像单屏一样能显示高分辨率图像的逻辑屏幕，二是在屏幕上任意位置可显示任意大小漫游图像的Graphics Insertion Processor(GIP)部分，它是由外部VIDEO信号及RGB信号所形成的影像数据而来的，这两部分相互联结形成显示墙控制器的完整功能。这两个部分的设计既能提供极其高质量的图像和视频性能，又能保证其高速处理性能，还有很强的扩展性。

VC-MK3000多屏拼接控制系统的关键特性：

    1.高实时图像叠加

    可以实时地开窗漫游显示高画质图像，并且刷新率不会有损失，可以更好地表现连贯的动态图像, 而且无论漫游窗口数量多少以及显示尺寸大小都可以实时显示高画质图像。即使显示跨屏漫游图像也能确保窗口内画质和分辨率的均一性，并且能确保窗口内动态信号的同步，自然地展现浑然一体的图像效果。

    原来的显示墙控制器是采用PCI等基于计算机的总线(BUS)设计，在这种情况下接在存储器上所有的周边装置都可以共享BUS，其结果是控制室的监控环境经常会因为需要对应大量的影像数据或者图像数据的显示而漏洞百出，并且刷新率降低，画质变差等现象也随之出现。

    VC-MK3000(GIP)拥有输入传送带宽为2.4Gbps的图像数据专用总线，不和其他装置共享，确保了输入通道的带宽。这个输入BUS为了显示漫游图像，选择最适合动态的通道，用母板上的超宽带幅开关连接各个输出。这个超宽带幅开关具有同时处理76.8Gbps庞大的输入数据的能力。采用这个技术，无论显示墙的大小、RGB显示和视频窗口的数量多少以及显示尺寸大小，都可以实时显示高画质图像，并且刷新率不会有损失。

    2.远程多鼠标，滚动信息条功能(可选配套软件功能)

    三菱显示墙VC—MK3000控制软件增强功能。它可以向大屏幕发送操作终端的光标，这样就能在自己的座位上直接操作大屏幕上的窗口。它也可以同时发送多个终端的多个光标，为协调操作提供了条件最后还要介绍独特的滚动条功能，在操作终端输入的滚动条文件可以添加滚动等效果，然后再大屏幕上显示出来。

    3.与三菱显示墙箱体高度兼容与配合

    三菱VC-MK3000多屏拼接控制系统向您提供使业务形态大为改观的解决方案，它可以输入各种各样的信息，在大屏幕上显示图像、文字等信息，把大屏幕从单纯的“观看型大屏幕”转变成有效利用大屏幕的能够综合监控的“操作型大屏幕”。

    4.无限数目的输入／输出信号扩展

    通过多个VC—MK3000级联，实现没有输入/输出信号数目的限制。

DET DMS 5000Series多屏图像处理器

    DET DMS 5000系列多屏拼接处理器，它能对输入到处理器的多路视频信号、RGB信号、网络上的计算机信号进行分别处理显示，支持每屏从640*480至1600*1200。通过DET DMS 5000系列图像拼接处理器，把输入到大屏幕的信号，通过分段分割特别处理在N个等离子显示单元上拼接成一个完整的逻辑画面，方便电子地图及其它信息以完整的形式显示出来。

    DMS 5000系列采用两项先进的大屏幕显示技术（视频窗口）和（虚屏技术），可以在大屏幕显示墙上以任意位置，任意大小开窗口显示多路视频图像和整幅完整的计算机及网络拼接图像，由于采用了虚屏技术，所有的视频窗口，图形窗口，文本窗口可以在整个显示墙上任意拖动，任意缩放。将某一路图像信号送入专用的外置图形拼接处理器，通过内部的模拟数字切换后，利用专用软件分区域切割，再经数字/模拟转换后，输出多路（分区域）图像信号送入各区域等离子单元显示大幅拼接图形。作用是将单个等离子单元不能显示的大幅画面通过多台等离子单元拼接完成大幅画面显示。

    DET DMS 5000系列多屏图像拼接处理器消除了为支持RGB和计算机应用程序所需的接线器和多处理器，简化了操作并降低了成本。只需将信号源插到位于后部的端口，就可迅速完成安装。此外，与 RGB 和视频窗口一样，可以浏览实际上无限多个本地应用程序窗口和局域网应用程序。这个精巧的、完全集成的系统用起来既稳定又直观。 机架安装式MSP-23F09系列产品使用熟悉的 Windows XP 界面。全中文控制界面，通过简便易用的界面，用户能够在屏幕上创建和调整 RGB 和视频窗口，将当前的系统设置保存为一个文件，并可随时调用它。

Jupiter Fusion 980

  Jupiter Systems只做指挥、控制用的拼接墙控制器。由于产品专一，因而可提供高质量、价格优惠、性能很好的产品。Fusion 980显示墙控制器是Jupiter公司针对要求24/7工作环境的高端用户的最终解决方案，它提供完美的视觉效果、灵活的操作和无可挑剔的配置。

    Fusion 980 显示墙控制器可以结合所有可视的数据源以可移动、可缩放的窗口的形式在虚拟墙上显示出来，显示设备包括：监视器、LCD、等离子屏、投影机、背投系统等，信号源包括本机应用、网络应用以及直接的视频和RGB输入。每个输出通道640x480到1600x1200像素(1280x1024 数字最大) ,所有的信号源都由直观和协调的软件界面提供完整的控制。

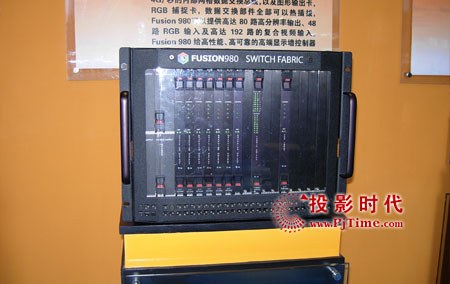

Jupiter Fusion 980

    Fusion 980的核心是极具艺术创想的底板系统交换架构。传统的总线结构，例如PCI总线，资源被所有的外围连接所分享，从而使控制室环境下的大量的数据和图像传输受到制约。 Fusion 980 的底板系统交换架构为它15个外围插槽每个都提供高达4Gb/s 的传送带宽。外围的板卡通过Fusion 980底板连接到拥有极高带宽的交换架构卡上，从而确保数据通过最佳的路径传输，提供快速优质的画面。通过增加可选的串行开关卡，数据带宽可提高到令人惊讶的每槽8Gb/s ，不管显示墙的尺寸大小都能保证RGB、图形和视频的快速和流畅并确保系统连续工作。

    Fusion 980 适用于网络操作中心(NOC)、公共控制中心、智能交通管理中心、处理中心、民用或军事监视系统、呼叫中心、金融管理中心、视频会议室等。

威创 Digicom 8000Plus 多屏处理器

威创Digicom8000Plus多屏处理器

   Digicom8000Plus系列多屏处理器是一款功能强大并具有极佳性价比的UNIX平台处理器，用于高清晰显示拼墙系统。它运行在LinuxRedHatV9.0（或更高版本）操作系统下，提供大幅面高分辨率的X-Window图形显示环境，使活动Video、RGB信号和来自网络的计算机桌面或窗口等各种类型的图像信号均可以在显示拼墙上完美重现。

特点与优势：

• 单一逻辑屏：
  单机箱的输出显示驱动通道可达8路，所有显示信号形成一个高分辨率无缝单一逻辑屏。各种活动Video、RGB信号和来自网络的计算机桌面和窗口等各种类型的图像信号可在高分辨率无缝单一逻辑屏上以窗口方式任意位置显示，并可自由移动、任意缩放。

• 活动Video输入显示：
  支持多达32路（可级联扩展）活动Video输入显示，能以窗口方式完全实时显示NTSC/PAL/SECAM等多种制式的Video信号。

• 高分辩率支持RGB输入显示（选件）：
  可选配各种类型RGB输入板，支持开窗口显示2至8路RGB输入信号，并可同时显示8路RGB信号窗口。采用VTRON独有的显示技术，RGB输入分辨率和窗口显示分辨率均可高达1600x1200（无压缩显示）。RGB窗口可在全屏任意移动、缩小、放大直至满屏。

• 网络功能：
  支持以太网接口，支持TCP/IP等常用网络协议。允许通过网络来访问和控制，同时又不改变现有网络环境。

• 超大逻辑屏系统：
  采用大型主从式处理器结构与VTRON特有的VlinkExpress技术相结合，组成超大规模拼接墙处理器，可驱动高达256个显示通道，作为一个完整单一逻辑屏使用。全屏高分辨率图显示，刷新速度可达到小型单处理器拼接系统的速度，满足实用要求。网络、RGB、Video窗口可在全屏上任意位置、以任意大小的尺寸开窗显示。
  兼容32位Windows应用，支持多种语言显示。

• 跨平台显示：
  借助VTRON公司开发的VLink等软件，Windows系列网络操作系统的图形桌面可在全屏以窗口形式显示。通过X-Window显示方式，全屏可作为UNIX系统的虚拟屏使用,使相联网上的UNIX应用可在全屏任意位置以任意大小的窗口形式显示。

• 大屏幕显示拼墙应用管理系统软件（选件）：
  支持VTRON公司开发的VWAS等大屏幕显示墙应用管理系统软件。VWAS软件通过网络分布式系统结构，支持多个网络客户端同时连接和控制操作，提供友好而简便的人机界面，使得对显示拼墙的操控非常方便快捷，功能得到更大的发挥，并为用户的二次开发提供接口。

• 兼容性：
  兼容各种UNIX应用，支持多种语言显示。

• 高可靠性：
  拥有1+1系统备份功能和２+1热插拔真冗余电源
