EXV DMVision R 系列

    EXV 深圳市展视科技有限公司是国内最早的专业从事大屏幕拼接墙研发，生产及销售为一体的高新技术企业。EXV 产品在向标准化、系统化方向发展的同时不断开发新技术、新产品、多项技术产品达到国际领先水平。EXV 显示单元是出众的机构系统设计技术与 DLP 卓越的光学技术完美结合。

    EXV 公司独有的厚度小于 380mm 超薄产品，双层光学结构，自动白平衡技术，SXGA+ 高分辨率产品拥有无与伦比的影像质量使公司在视频显示墙行业始终于处于全球领导品牌。

显示单元

    EXV DMVision 大屏幕投影显示墙是出众的机械设计与卓越的光学技术、稳定可靠的电子系统完美结合。它涵盖R、V、T、H 四个产品系列。大屏幕显示屏均采用丹麦 DNP 高光学性能复合玻璃屏幕，具有宽视角、高均匀度、高刚性、低变形、可变焦距特性。组合墙体采用钣金箱体结构，外形美观并有效隔绝噪音，在维护方面也非常方便。主要应用于：公安 110 指挥中心、电力调度中心、电信网管中心、水利监控中心等政府部门等领域。

　　EXV DMVision R 系列显示单元是为大屏幕拼接显示系统设计的标准产品。它采用 DDR 控制芯片控制的新一代具有12°偏转角度的 DMD 芯片，其对比度、亮度等众多指标大大超过同类产品。配以EXV独特的双层光学处理技术和水平散热技术、自动白平衡技术及其性价比优势，使 DMVision R 系列显示单元在显示效果在得到市场和用户的一致认同。

    EXV DMVision R 系列投影单元采用精密钣金箱体架构，具备良好的隔音、隔热、抗震功能，凭借精湛的工程技术经验，结合最新的研发成果，通过严格的高温、高强度的测试，完成最先进的屏幕拼接工艺。屏幕间的拼缝间隙不大于 0.5mm。

EXV DMVision R 系列投影单元的技术优势

　　1. 独有的双层光学设计：箱体结构具备防尘、防杂光、水平散热的独有特点。双层箱体结构避免了屏幕内、反射镜上的灰尘附着及静电导致的污垢，摒弃了传统的垂直散使上层屏的温度愈高的问题。

　　2. 投影单元采用专利技术的 EXL 光学结构，提高了光的投射率，提高了亮度，彻底解决了太阳效应。

　　3. EXV DMVision 投影单元采用独有的白动白平衡技术，能分别调节红绿蓝各种原色及各种混色中的增益值，有效地补偿不同箱体之间的色差和亮度差异，确保显示墙始终具有均衡的色彩和亮度。

　　4. 箱体采用水平散热的结构，摒弃了传统的垂直散使上层屏的温度愈高的问题，而且造成光路容易被空气灰尘污染。传统的垂直散热是冷空气从下面进入，热空气从上面排出，热空气上来以后经过三层四层后出现屏幕显示系统连续工作几个小时之后，下面屏幕温度最低，上面的最高，会形成对光机、灯泡都有性能损耗，造成上面模糊下面亮。屏幕色的一致性亮度不致性都会随着时间推移越来越差。

　　5. 性价比优势。

规格技术参数

型号	R50U	R60U		R62U		R67U		R84U
分辨率：	XGA（1024x768）
尺寸(MM)：	1000X750	1200X900		1240x930		1360X1020		1700X1275
厚度(MM)：	580	700		720		770		970
机芯亮度：	850 流明
亮度均匀性：	大于95%
对比度：	1800：1
光源：	UHP灯泡
光源寿命：	8000-10000小时
屏幕类型：	复合玻璃幕
拼接缝：	物理拼缝小于0.5mm，光学拼缝小于1.0mm
显示色彩：	支持256，64K，16M及真彩色等多种颜色模式
信号接口：	1路模拟RGB接口、1路视频信号接口、1路DVI接口
视频接口：	包括PAL，NTSC及SECAM在内的全制式信号
控制信号输入/输出	RS422A DB9针串接，RS232A
工作温度：	0℃ - 40℃（最佳工作温度：18℃ - 26℃）
工作湿度：	10% - 90%，无凝露
单元功率：	200W
总耗电量：	约6000VA
工作电压：	AC220V ± 5%/50Hz
平均无故障时间：	MTBF：大于30,000小时
投影引擎整体寿命：	大于100,000小时
单元重量：	40Kg	70Kg		75Kg		90Kg		120Kg

EXV DMVision V 系列

　　EXV DMVision V 系列是 EXV 公司专业的机械设计与卓越的光学技术的完美结合，全球独有的自动色域空间控制（CSC）、动态亮度平衡（DBB）技术，稳定性业内最好。EXV采用独有水平散热、双层光学设计技术使 EXV DMVision V 系列产品拥有无与伦比的影像效果。

EXV DMVision V 系列投影单元的独特技术

　　＊ 具有行业唯一的CSC自动色域调节功能
　　＊ 全密封闭铝合金压铸机芯设计
　　＊ 动态亮度平衡电路设计
　　＊ 前视型状态LED指示灯和自动诊断功能
　　＊ 机芯室与投影室隔离技术
　　＊ 智能灯泡（SL）及色轮（SC）技术
　　＊ 亮度区域调试功能

规格技术参数

规格		V50U	V60U	V62U	V67U	V84U
分辩率		XGA（1024X768）
屏幕	尺寸	50英寸	60英寸	62英寸	67英寸	84英寸
	长X宽(mm)	1000X750	1200X900	1240X930	1360X1020	1700X1275
	厚度(mm)	580	700	720	770	970
亮度		1000 流明
对比度系数		2000：1
颜色	再现	1670万
灯泡系	灯泡 灯泡寿命	超高压水银灯
		8000小时/10000小时
屏幕类型		复合玻璃幕/BB幕
输入扫描频率		水平：31.5KHz－78KHz；垂直：49HZ-85Hz
模拟RGB信号输入		RGB信号电平：0.7Vp－p正极/75欧姆
		同步：TTL电平（正极/负极）
		绿色同步
数字RGB信号输入		TMDS（DVI-D连接器）
控制信号输入/输出		RS-232C：D-Sub 9针
		控制链路：D-Sub 9针2（输入，输出）
		远端线控：F3.5插孔
		Ir接收器
耗电量（100/240V）		200/295W
电源		AC100-240V，50/60Hz
工作 环境	温度	10-35度
	湿度	20-80%（无结露）
重量		45kg	75kg	80kg	91kg	125kg

EXV DMVision T（超薄）系列

    EXV 的 DMVision T 系列显示单元（超薄前维护显示单元）是一款超薄正面维护的大屏幕投影显示单元，它不仅性能优良、功能强大，而且操作方便、大大的节省空间。

　　DMVision T 系列的 DLP 大屏幕拼接单元，具备标准的 DLP 大屏幕拼接墙所有的各项特点，采用独有的 EXL 光学系统及超薄球面反射技术，拼接单元的厚度小于 380mm。并且在大屏幕前亮度方面采用了更新的技术已满足在明亮空间下的大屏幕显示要求。更具有了简便大屏幕拼接墙正面维护，节省空间等最新设计，使大屏幕拼接单元更加精致小巧，特别适宜紧凑的机房。显示墙箱体内部配备了特殊通风结构，箱体组合成显示墙并靠墙安装，仍可达到理想的冷却结果。

　　大屏幕拼接墙作为一个多屏拼接显示系统，它应该能够连续地提供颜色、亮度非常均一的图像。

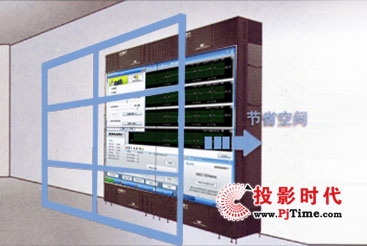

• 超薄前维护技术

　　采用独有的EXL光学系统及超薄球面反射技术，拼接单元的厚度小于380mm。维护保养不占背部空间且显示范围更广。采用最新复合幕工艺，使其光学和物理拼缝更小，安全性更高。显示墙箱体内部配备了特殊通风结构，箱体组合成显示墙并靠墙安装，仍可达到理想的冷却结果。

• 维修保养不占背面空间

　　超薄箱体，操作方便、大大的节省空间。显示墙箱体的全部维修保养工作均可在正面进行，即使装配成整体显示墙，这些工作也不再需要占用背面空间。

• 安装工作全部正面完成

　　屏幕结构专门采用滑动和上提式设计，可在正面完成所有的安装工作。从设备正面可操作所有输入连接器，能方便地在显示墙箱体及显示墙内部完成接线工作。

• 特殊通风结构

　　正面维护，节省空间等最新设计，使大屏幕拼接单元更加精致小巧。显示墙箱体内部配备了特殊通风结构，即使箱体已组合成显示墙并靠墙安装，仍可达到理想的冷却效果。

规格尺寸

型号	R50T/V50T	R60T/V60T	R62T/V62T	R67T/V67T	R84T/V84T
对角线尺寸	50 "	60 "	62 "	67 "	84 "
宽度	1000	1200	1240	1360	1700
高度	750	900	930	1020	1275
厚度	380	480	500	510	640

EXV DMVision H（高清）系列

　　EXV DMVision H 系列显示单元是专门针对超高清晰度的显示要求所设计的产品。采用系统模块化设计、光学调节技术将最新的信号处理、图像处理、数字色彩控制等数字信号处理技术、机械系统设计、专利的屏幕技术、专业无缝的拼接技术相结合。当前拼墙系统的整体发展趋势是面向大屏（80寸/84寸/100寸）高分辨率，高亮度发展以及模块化的结构设计和先进的安装工艺，使得显示系统具有无与伦比的图像质量和显示特性，领先于国际市场。

　  EXV DMVision H 系列显示单元（分辨率为 1400 X 1050 的高清显示单元），采用先进的第三代高可靠的双灯 DLP 技术，设备不会出现烧坏现象，365 天 × 24 小时长期连续使用不会对投影机产生任何损坏，对显示效果没有任何影响。独有的双层光学设计技术，独有水平散热处理能使大屏幕从安装调试完后的数年都能保持相同的显示效果，达到同样的清晰度、分辨率和锐度。

　　双灯结构的模块化设计等技术具有多项世界领先的技术，可以免去系统运行期间内的显示单元内部清洁，免去更换设备部件后的大部分调试工作，其独有的内部数据反馈自动校正功能，可以使得整个拼接显示系统在长期使用后仍保持画面色彩一致，无需人工调整，大大降低了长期运行的成本。

• 稳定可靠双灯备份技术

　　快速灯泡更换功能可最大程度地缩短灯光灯泡故障时间。当灯泡发生故障不能照明时，备用灯泡会立即开始发光并移动至工作位。用户在10秒钟左右即可通过新更换的灯泡看到同周边亮度均匀的图像。

• 更高分辨率和更高的对比度

　　采用TI最新的SXGA+芯片，物理分辨率达到1400X1050。显示单元采用最新一代的数字光处理全数字化设计，获得业界领先的显示性能和空前的高亮度、高对比度、高清晰度。在色彩还原性、图像均匀性方面都代表了世界最高水平。

• 单元数量少，维护成本低，可靠性更高

　　SXGA+芯片的DLP产品，采用了TI公司最新开发的0.9英寸120 DDR DMD，其寿命可达到10万小时以上。

• 能显示更多的信息量

　　超高物理分辨率的光学引擎，可以显示细腻、精致的超高分辨率信号，如GIS、GPS矢量地图，高分辨率航拍图片，高分辨率电力SCADA图形等。SXGA+ DMD芯片把显示分辨率提高到了一个更高的层次。

0.7英寸12°DDR (XGA分辨率，1024×768)DMD:显示信号长宽比例为4:3，显示信息量为1024×768=78.6万像素。在显示SXGA/SXGA+/UGA等高分辨率信号时，多采用抽线等算法，会损失原始信息像素，主要应用于67英寸以下的低分辨率背投显示单元。	0.9英寸12°DDR (SXGA+分辨率，1400×1050) DMD:显示信息量为1400×1050=147万像素，显示信息量是XGA的1.87倍，采用了深黑金属底层，显示对比度可达2200:1 SXGA+ DMD能显示更多的信息量，DMD的光学引擎多用于84英寸、100英寸以上投影显示单元。





规格技术参数


型号	R50HU/R50HT	R60HU/R60HT		R62HU/R62HT		R67HU/R67HT		R84HU/R84HT
	V50HU/V50HT	V60HU/V60HT		V62HU/V62HT		V67HU/V67HT		V84HU/V84HT
分辨率：	SXGA+（1400x1050）
尺寸(MM)：	1000X750	1200X900		1240x930		1360X1020		1700X1275
厚度(MM)：	标准型：580 超薄型：380	标准型：700 超薄型：480		标准型：720 超薄型：500		标准型：770 超薄型：510		标准型：970 超薄型：640
机芯亮度：	1800 流明
亮度均匀性：	大于95%
对比度：	2000：1 (R系列) / 2200：1 (V系列)
光源：	UHP灯泡
光源寿命：	8000-10000小时
屏幕类型：	复合玻璃幕
拼接缝：	物理拼缝小于0.5mm，光学拼缝小于1.0mm
显示色彩：	支持256，64K，16M及真彩色等多种颜色模式
信号接口：	1路模拟RGB接口、1路视频信号接口、1路DVI接口
视频接口：	包括PAL，NTSC及SECAM在内的全制式信号
控制信号输入/输出	RS422A DB9针串接，RS232A
工作温度：	0℃ - 40℃（最佳工作温度：18℃ - 26℃）
工作湿度：	10% - 90%，无凝露
单元功率：	200W
总耗电量：	约6000VA
工作电压：	AC220V ± 5%/50Hz
平均无故障时间：	MTBF：大于30,000小时
投影引擎整体寿命：	大于100,000小时

SMV控制器及软件

　  整个大屏幕背投系统中最重要的部分就是多屏拼接器，如果把大屏幕背投系统比喻成一台计算机的话，显示单元拼接而成的显示墙就相当于一个超大面积、超高分辨率的显示器，而多屏拼接器则相当于主机，主机性能的好坏、处理速度的快慢、控制软件的操作是否简便将直接影响到显示的效果。

　　多屏拼接控制器是高度可靠的多屏拼接控制器，可以驱动由多台投影机组成的一个统一的虚拟大屏幕显示系统，用户能够在整个大屏幕上根据需要任意缩放窗口。

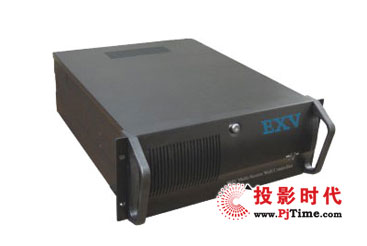

SMV 多屏拼接控制器

　　SMV 控制器是系统的主机，透过独立的子网络及串行连线，可操控所有系统中的组件。并通过与本地网络连线，可处理来自本地网络的讯号。其操作平台为 Windows XP， 操控界面为 SMV 开发的多屏拼接系统软件。

SMV 多屏拼接控制器

　　SMV 控制器采用高效能 PC 结构及 Pentium4 图像处理 CPU 以确保图像信号之稳定性。

　　SMV 对于网络的物理拓朴结构无任何特定要求，其网络传输是基于标准的 TCP/IP 协议。SMV 具有极强的网络处理能力，支持多网络连接，支持标准以太网和快速以太网接口，且可混合使用。通过增加网络接口，可使 SMV 方便的连接到多个网络之中。

SMV 控制器功能

　　SMV 可将电子地图，各类计算机信号，和多路视频信号显示在大屏幕上，并可根据用户需要扩展信号输入数量。

• 多屏拼接处理器提供显示墙几何调整信号和彩色调整信号，以保证显示墙的几何和颜色的一致性。
  显示多个窗口，并可实现窗口叠加、缩放和漫游。
• 鼠标功能将允许与网络连接工作站的鼠标在显示墙上使用。
• 可在显示墙上任意开设窗口，窗口的数量不受限止。
• 显示墙上显示的信息为实时信息。
• 任意显示窗口，同时可显示视频和 RGB 信号。
  　　

    多屏拼接处理器系统是一种开放式系统，可完全符合 WINDOWS 标准，支持 TCP/IP 协议，直接通过网络连接，可显示网络上的任意一台和多台计算机上应用程序的图形、文字（包括中文、西文）、表格。多屏拼接处理器提供有特别的放大/缩小功能，可将用户指定的信息进行准确的放大和缩小。并且提供显示墙几何调整信号和彩色调整信号，以保证显示墙的几何和颜色的一致性。

　　可以输出从 640x480 到 1600x1200 标准分辨率的图像，驱动多个投影单元，满足控制中心组合高分辨率和大尺寸显示的需要。支持每像素 24 位色彩深度。

　　预装 Windows 2000 Professional，可以应用在需要大容量数据和视频及多用户共享的环境中。可在显示大屏幕上移动、任意缩放定位。

　　高性能的多屏拼接控制器能够操作多达32个显示投影单元，每个投影机的分辨率高达 1600x1200 像素。为满足指令控制的显示应用需求及将来设备扩容，并 配有足够多的输入选择。

　　网络处理能力：将图像拼接控制器接入网络系统之中后，图像拼接控制器所连接的投影机所组成的大屏幕墙，对于用户来讲就是一个超高分辨率的界面。SMV 图像拼接控制器具有极强的网络处理能力，支持多网络连接，支持标准以太网和快速以太网接口，（10M/100M/1000M 可兼容）且可混合使用。通过增加网络接口，可使方便的连接到多个网络之中。

SMV 拼接控制器的信号显示

　　一般大屏幕显示系统需在大屏幕投影墙上进行拼接显示的图像信号有三种类型：

• 网络信号处理

　　展视选用的图像拼接控制器是一种基于 WINDOWS 系统的图形拼接器，从网络的角度来看，图像拼接控制器系统与普通的服务器无任何差异。呈现于用户的就是一个超高分辨率的显示界面。

• 计算机图像信号处理

　　可以将计算机信号，以 RGB 的方式连接到多屏拼接处理器的 RGB 输入卡，将它送上大屏幕。这样可以将网络上的工作站的信号以 RGB 的方式接入大屏，从而在网络出现故障时，达到备份的作用。本系统中配置 2 路 RGB 输入，可根据用户需求扩展。

• 实时视频图像信号处理

    各种制式的视频信号连接至图像拼接控制器，将系统中要求的视频信号输入多屏拼接处理器，多屏拼接处理器输出所有视频信号可在整个屏幕上任意开窗显示。

大屏幕拼接墙外围设备

-矩阵

    EXV 矩阵系列采用性能极高的专业切换处理芯片，自带缓冲，输出更加稳定，图象清晰无重影，内嵌智能控制及管理软件，提供RS232控制接口，方便用户与各种远端控制设备（如快思聪、 AMX 、CR-PGM 、思美特 、 Silmicro瞬动控制器）配合使用。提供RS232环出接口，可以让多台切换器级联使用，以扩充多路端口。同时具有手动面板、红外遥控控制功能（ Silmicro红外控制器）、掉电现场保护功能、状态存储记忆。

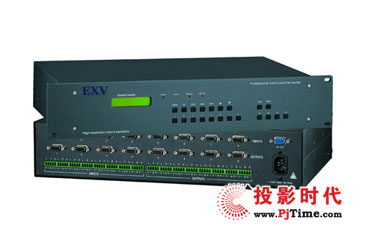

VGA 矩阵

　　EXV-VGA 系列矩阵切换器是专门为计算机视频信号以及高分辨率 RGBHV 信号的显示切换而设计的高性能宽带矩阵开关设备，该系列产品可广泛应用于大屏幕显示系统工程、电化教学、指挥控制中心、多媒体会议室等场合。EVX-VGA 信号切换矩阵，独立的 RGB HV 分量输入、输出端子，每路分量信号单独传输，单独切换，实现逻辑矩阵功能，任意选择搭配输出切换。

VGA 矩阵产品特性
◇ 不带音频型号在原有的基础上加强了信号长距离传输失真补偿技术。
◇ 采用高速无触点切换集成电路，切换延时 ≤200ns，分自带音频和不带音频两种型号，不带音频型号在原有的基础上加强了信号长距离传输失真补偿技术，自带音频型号，不仅在经济投入上占有优势，还可将计算机的视频信号和音频信号实现无缝隙的同步切换，干扰更小！
◇ 实现逻辑矩阵功能，任意选择搭配输出切换。
◇ 选用专业矩阵芯片，自带缓冲，输出更加稳定，图象高度清晰。手动面板控制， RS-232 控制可靠。掉电现场保护功能，保证切换记忆。可添加红外遥控器，使用遥控控制，更加灵活方便。

	信号输入	信号输出
信号类型	4/8/16/24/32/45/64/96	1/2/4/8/16/24/32/46
连接类型	VGA 15HDF 接口输入	VGA 15HDF 接口输出
最小输入电平	0.5Vp-p	0.7Vp-p
最大输入电平	2.0Vp-p	2.0Vp-p
I/O 阻抗	75Ω	75Ω
回波损耗	－ 30dB@5MHz	－ 30dB@5MHz
最大 DC 补偿	1.5V	+5Mv-0
切换速度	200nS （最长时间）
带宽	300MHz(-3dB) 满载
亮度色度干扰	－ 50dB@5MHz － 45Db@10MHz
控制方式	RS-232 控制协议、红外遥控、手动面板控制
控制端口	RS － 232， 9 针 COM 连接口
波特率	9600
数据位	8
停止位	1
校验位	无

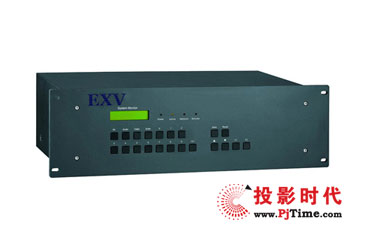

AV 矩阵

　　EXV 系列 AV 切换器是专门为视频、音频信号的显示切换而设计的高性能智能矩阵开关设备，用于将各路音视频输出通道中的任一通道上。主要应有尽用于广播电视工程，电视教学、指挥控制中心等场合。

　　本产品带有断电线现场切换记忆保护、音视频同步或分离切换等功能，具备 RS232 通讯通讯接口，可以方便与电脑、遥控系统或各种远端控制设备配合使用。本品为 LCD 面板显示、轻触式按键，状态显示直观、合理、并可 24 小时长年连续开机。

产品特性:
◇ 加强了信号长距离传输失真补偿技术。
◇ 带有断电线现场切换记忆保护、LCD 液晶显示、音视频同步或分离切换等功能。
◇ 实现逻辑矩阵功能，任意选择搭配输出切换。
◇ 选用专业矩阵芯片，自带缓冲，输出更加稳定，图象高度清晰。手动面板控制， RS-232 控制可靠，可添加红外遥控器，使用遥控控制，更加灵活方便。


	信号输入	信号输出
信号类型	4/8/16/24/32/45/64/96	1/2/4/8/16/24/32/46
连接类型	RCA/BNC	RCA/BNC
输入电平	0.7Vp-p	0.7Vp-p
I/O 阻抗	75Ω	75Ω
回波损耗	－ 30dB@5MHz	－ 30dB@5MHz
最大直流偏差	1.5V	+5Mv-0
切换速度	10nS （最长时间）
带宽	> 6 MHZ
控制方式	RS-232 控制协议、红外遥控、手动面板控制
控制端口	RS － 232，9 针 COM 连接口
波特率	9600
数据位	8
停止位	1
校验位	无

大屏幕经典案例1、2

大屏幕工程案例

　　大屏幕拼接墙显示系统广泛应用于油田生产监控调度系统、电力调度系统、公安110指挥中心、城市应急指挥中心、铁路/地铁、高速公路调度指挥中心、海关、边防监控系统、电信、邮电网管中心、军队作战指挥中心、三防指挥中心等领域。

经典案例一：中兴通讯全球呼叫中心DLP大屏幕拼接显示系统

    中兴通讯全球呼叫中心DLP大屏幕拼接显示系统 　 中兴通讯股份有限公司是中国通讯设备制造领域最大的上市公司，正在实施的全球呼叫中心工程为了满足中兴通讯股份有限公司业务发展的需要，实现呼叫中心的网管自动化及完善中兴通讯全球一体化服务体系，中兴通讯的全球呼叫中心选用的是 EXV 公司的 DLP 大屏幕拼接墙产品。

    该大屏幕拼接系统是由 2*10 60″DLP 大屏幕显示系统、LED 电子显示系统及PDP等离子显示系统等三部分组成。DLP 大屏幕投影显示系统选用 20 台深圳展视公司 60 寸的 DLP 拼接显示单元，并配置 SMV 大屏幕多屏拼接控制器系统、VGA 矩阵系统、AV 视频矩阵系统及中央控制系统等相关设备组成。将国际最先进的高清晰度数码投影显示技术、大屏幕无缝拼接技术、大屏幕多屏图像处理技术、视频信号切换技术、计算机网络技术等应用综合为一体。

经典案例二：云南昆明石林风景区（中国旅游行业第一屏）

    云南昆明石林风景区（中国旅游行业第一屏） 整个云南石林风景名胜管理局“数字化”景区建设工程的 DLP 大屏幕拼接墙系统包括“天下第一奇观”— 云南石林世界喀斯特地质公园游客接待中心的 3*5 DLP 大屏幕显示系统和云南石林风景名胜区博物馆 2*3 DLP 大屏幕显示系统，共两套组成。

    此项目选用 21 台专业投影引擎为核心部件组成的 DLP 大屏幕投影显示单元，并配置 SMV 大屏幕多屏拼接控制器系统、中央控制系统、音响系统、AV 及 VGA 矩阵切换器、信号分配器和控制 PC 等相关设备组成。属国内第一家真正实现数字化的风景名胜区。


大屏幕经典案例3、4

经典案例三：惠州市水利局三防指挥中心DLP大屏幕显示系统

    惠州市水利局三防指挥中心DLP大屏幕显示系统 　 惠州市水利局三防指挥中心采用基于 DMD 数字光源处理技术，由 12 面 EXV DMVision R50U 50" DLP 投影显示单元，以及 SMV 大屏幕多屏拼接控制器、RGB 矩阵切换器、视频矩阵切换器、RGB 信号分配器等相关设备组成。

经典案例四：四川锦屏电厂DLP大屏幕拼接墙显示系统

    四川锦屏电厂此次 DLP 大屏幕拼接墙系统是由 4*2 共 8 台 67″ 超薄前维护 DLP 大屏幕显示单元组成，采用目前行业最先进的专业投影引擎 VS-XLW50CH 为核心部件组成的超薄前维护 DLP 投影显示单元，是国内第一个双灯超薄前维护的 DLP 大屏幕拼接墙系统工程项目，填补了国内该项技术上的空白。并配置 SMV 大屏幕多屏拼接控制器系统，中央控制系统等相关设备组成。

 　 采用 DLP 大屏幕投影显示技术的双灯更换装置投影单元具有快速灯泡更换功能、亮度优化功能、智能灯光更换功能。

 　 展视科技的超薄箱体单元是集先进的光学、电子、机械、投影材料等多项技术于一体的大屏幕电视墙的主要组成部分，是展视科技大屏幕拼接电视墙多项高新技术完美结合。
