拼接系统中的指挥棒-大屏幕管理软件

DET PolyVision大屏幕管理软件

    在大屏幕拼接显示系统中，除了选择优秀的大屏幕显示单元与拼接处理器外，大屏幕控制软件的集成是至关重要的，它直接体现一个大屏幕系统的功能。作为系统好用与否、操作界面直观完整与否、集成功能全面强大与否、控制集中还是分散等，是衡量一个系统成败的关键。

    如果一个系统有一套操作界面直观明了、内容完整、控制集中、可以根据需要实现远程异地控制以及非常好用的集成控制软件，我们认为此为一个成功的系统；相反，如果没有一套完整的集成控制软件，操作设备如一盘散沙、操作繁杂、容易造成误操作等等的系统，我们则认为此为一个失败的系统，甚至说称不上系统。 我们深刻认识到能让系统上台阶，高度集成的集成控制软件对一个系统重要程度。

    软件高度集成化主要体现在根据客户需要，为每个客户量身定做开发具有自主产权的集成控制软件。如下面我们给用户介绍的这几款产品。

   大屏幕显示系统集成控制软件DET PolyVison ，几乎把整个大屏幕系统的控制功能都集成起来，通过非常简单的计算机操作界面，几乎可全盘控制整个显示系统。我们认为这套集成软件完善了“大屏幕显示控制系统”的概念，因为一个系统只有有了一套完善的集成软件，整个组合才可以称上真正的“系统”。该大屏幕系统集成控制软件，实现控制计算机具有大屏幕虚拟控制窗口，能自如地完成对组合屏显示的远程异地操作等等。

    局部控制功能

    在同一操作界面下实现视频信号、RGB信号、网络计算机信号的切换、显示、控制功能可以将多路视频信号输入中的任意路数以视频窗口的形式在大屏幕显示墙上显示出来。包括单屏显示、任意大小显示、共屏显示、跨屏显示、整屏漫游等，并且可以实现图像的分组切换、巡检、预案显示等功能，可以将局域网上的多路网络计算机信号以窗口的形式在大屏幕上显示出来，其同时显示的数目、刷新速度视网络带宽、网络拥塞程度不等。

    对于网络上的工作站信号，也可以通过X Windows方式显示，在这种方式下，可以充分利用大屏幕显示系统高分辨率的特性.，视频信号、RGB信号、网络计算机信号、X Windows信号可以同时在大屏幕上显示出来，窗口的位置、大小可以任意，各窗口之间可以覆盖、重叠并且互相不受影响，可以实现任意信号在任意单屏（1×1）、多屏（如1×2、2×1、2×2等）、整屏（2×3）上的显示，也可以任意大小、任意位置显示，如单屏显示数路信号、双屏显示三幅以及多幅信号等等，每幅视频图像均为实时图像。

    可以实现多路视频信号的巡检、定时切换、分组切换等功能可以设置显示预案，通过一次鼠标操作便可以将特定的一组信号，包括视频信号、RGB信号、网络计算机信号，以预先设计好的方式显示出来，大大节约了时间，减少了操作失误。

    在简单的中文界面中有一视频预览窗口。视频预览窗口可以于上大屏幕前预览需在大屏幕上显示的视频图像，做到对上大屏幕视频信号状况了如指掌，减少误操作，特别是异地远程操作时。

    DET PolyVison 计算机网络分控功能

    1）网络控制功能：为server/client方式，所有的操作控制功能都可以在网络上的任意一台计算机上完成，大大地增强了控制的灵活性和方便性

    2）多用户控制：多个用户可以同时对大屏幕进行操作，可以对大屏幕的相同位置放置各自不同的显示内容窗口，并且可以实现互操作，即A用户可以关闭、移动、缩放B用户打开的窗口，反之亦然。

    3）远程异地操作功能：控制计算机具有大屏幕虚拟控制窗口，能自如地完成对组合屏显示的远程异地操作。不同网络分控计算机可以同时进行操作，所有操作界面相同，信息一致，且信息实时通过网络更新，排除因不同分控计算机同时操作大屏幕而引起的误操作。

    4）直观、图形化的全中文集成操作界面：在统一的图形操作界面下，通过简单的鼠标操作，便可以完成对集成系统中各项参数、预案的设置、调用，用户只需要关心最终的显示效果，而无须关心中间的视频切换过程、等离子单元切换过程等繁杂的工作。

    5）预案设置、调用功能：无论是视频信号、还是计算机信号，都可以预先设置、存储、调用显示预案，所有工作都在同一个图形控制界面下完成。所有信号种类、通道、制式、显示位置、显示大小等都可以被设成一个预案，下次需要这个组合显示时，清点对应的预案名，对在虚拟大屏幕窗口弹出来的虚拟显示确认后，点击“登录”键，便可在大屏幕上“复原”该组合显示。预案可以根据需要无限设置。

    6）本地鼠标转交成远程鼠标功能：可以将网络控制计算机上的鼠标传递成大屏控制器的鼠标，真正做到操作“单一化”。

    7）屏幕共享显示：提供WINDOWS NT网络上工作站间的屏幕共享软件，实现任意工作站在大屏上共享显示；并且通过网络共享显示，用大屏控制器的鼠标和键盘可以对工作站进行操作和协同操作。

海谱威 DirectPoint 管理软件

海谱威 DirectPoint大屏幕显示系统管理软件

    海谱威(seaprine)根据多年的大屏幕显示项目集成经验，开发出一套基于大屏幕显示应用的大屏幕显示控制软件DirectPoint。它具备功能强大、操作简单、控制灵活、响应快捷、性能稳定等诸多特点。

    SEAPRINE的DirectPoint大屏幕显示系统管理软件，基于“集成”的构建大屏幕控制软件不但集成了对硬件（如投影机、信号切换矩阵、远端云台、控制器、电视墙等）和软件模块（如信号处理、通道管理、用户管理等），而且还集成了“大屏显示控制”的概念：及大屏显示、控制、应用、客户操作、软硬件维护等、是一个成熟的大屏幕显示行业的构建平台。基于“网络”只要能与控制器通过网络连接的地方，就能利用大屏幕控制软件对大屏进行实质而有效的操作控制。基于“简单、灵活、高效、稳定”的操作大屏幕控制软件就被设计为“即想即所见”的操作原理，在大屏幕控制软件上进行简单的鼠标点击就能轻易实现。其响应时间快捷、灵活度高、稳定性强、实际效果好。基于“多用户”的使用原所有的用户可以分散或集中的根
据各自权限对大屏进行操作控制。

    功能：

    1.多用户操作管理

    支持多用户同时对显示墙的控制操作，并提供多用户管理功能，包括：添加、修改、删除用户，用户角色与权限定义等。

    2.灵活、方便的窗口管理

    各种显示信号以窗口形式在大屏幕显示墙上显示，能灵活实现单屏显示、跨屏显示、共屏显示、任意大小显示、整屏漫游等多种显示模式。可以对窗口风格、开窗参数、窗口位置、窗口比例、窗口参数大小等进行设置。

    3.信号源管理

    可方便、快捷的实现各类信号源的选择调用、切换，可对信号的色彩、亮度等信号参数进行设置、调整。

    4.投影墙信号图像的监视

    支持信号图像在操作员模拟屏上的显示，使操作员能直观监视投影墙上的信号图像显示。克服了很多操作员看不到投影墙上的信号图像、不知道投影墙上显示的信号状态的弱点。

    5.摄像机信号的全屏显示

    大屏幕显示系统管理软件SPC DirectPoint采用专有的图像时剪切技术，实现了摄像机信号图像不变形全屏显示。

    6.显示信号源的预备与快速调用

    大屏幕显示系统管理软件SPC DirectPoint可实现显示信号源的预先准备与快速调用。

    7.设备管理

    可以对各种视频设备，矩阵、摄像机等多种多样的硬件设备进行定义、管理和控制。支持对投影光机引擎开/关控制、显示光机引擎直通窗口管理、灯泡寿命检测。支持对图像拼接处理器远程开/关机管理。

    8.多处理器控制

    支持图像拼接控制器并联和集联方式，支持同时对多控制器的控制与操作

    9.预案管理

    可方便的实现预案编制、修改、删除，可预设预案执行时间。

    10.视频预览

    通过配合硬件视频采集，可以对视频信号源进行预览。

    11.绿色软件可直接运行

    DirectPoint大屏幕显示系统管理软件为纯绿色软件，无需数据库支持，不需安装数据库引擎，不需安装可拷贝到任意位置运行，方便维护、备份等系统管理。

威创 大屏幕应用管理软件

    威创 显示拼接墙应用管理系统VWAS软件是专为显示拼接墙及其多屏处理器开发的应用管理系统。其主要功能是为用户提供对显示拼墙上的各类应用窗口进行控制和管理。

VWAS软件

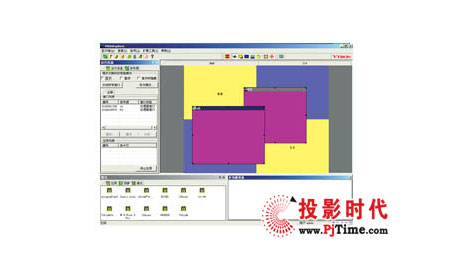

    显示墙应用管理系统VWAS软件是为显示拼墙及其多屏处理器开发的应用管理系统，其主要功能是为用户提供对显示拼墙上的各类应用窗口的控制和管理以及对显示引擎的控制，并可以实现对矩阵、摄像头和多功能设备等相关外围设备的联动控制。VWAS充分发挥网络分布式软件系统的优势，与本公司开发的Digicom系列多屏处理器的高超性能相得益彰，支持多个客户端同时连接和操作，提供简便友好，可定制的人机操作界面，使得对显示拼墙的操控方便快捷，操作直观，彻底改变了传统显示拼墙操作复杂的缺陷。用户使用VWAS管理，控制显示拼墙，驾轻就熟，得心应手。

VWAS.NET

　  VWAS.NET（Vtron Display Wall Administration System.Net）是为VTRON显示拼接墙系统开发的基于互联网浏览器操作使用的显示拼接墙管理系统。VWAS.NET充分展现WEB时代特色，发挥互联网优势，与本公司开发的Digicom®系列多屏处理器的高超性能相得益彰，支持多个浏览器端同时连接和操作，提供简便友好，可定制的人机操作界面，使得对显示拼接墙的操控方便快捷、直观，彻底改变了传统显示拼接墙操作复杂的缺陷。

VMS视频信号管理系统

 　 VMS视频信号管理系统是一套基于图片的视频信号管理系统，通过以各种格式的图片显示监控区域，并在图片上加载用户的视频监控点，使得用户可以直观地观看监控区域并快捷、方便地调出各监控点的实时活动视频图像。 VMS系统通过将监控区域图片与监控视频的深度结合，使得用户对视频监控信号的操作、管理、使用更加简便、灵活、直观，并通过这种人性化的操作方式进一步提高了拼墙用户的工作效率与效能。

VirScreen Explorer

　　VirScreen Explorer虚屏浏览器软件，简称VSE。以纯软件的方式，在MS Windows 平台上生成一个可调分辨率的，高分辨率的虚拟显示平台，该平台突破传统民用显卡相对较低的输出分辨率限制，使得MS Windows 下的各种应用程序在本地计算机上就能实现在高出传统分辨率几十倍的分辨率环境下的显示与操作。利用该平台，能够让各应用程序展现更多的内容，也能够让用户进行更全面细致的桌面显示布局，软件包含虚屏驱动与浏览工具两部分。


赛丽 大屏幕系统控制软件

　　赛丽大屏幕系统控制软件是由赛丽公司自主开发设计，基于网络的多用户实时操作软件（ C/S 结构体系），软件界面友好、操作灵活方便。显示管理功能包括打开 / 关闭显示窗口、移动显示窗口、改变显示窗口大小、切换显示信号等，实现显示预案的定义和管理，实现多种显示模式的灵活调用，支持多点远程控制，并且可以根据用户的实际需要定制优化软件。

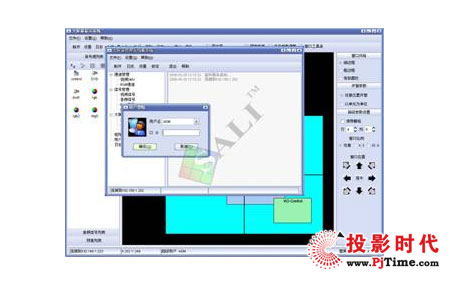

操作界面

　　该操控软件可以对 SLDP 投影单元进行管理控制，调节投影单元色彩、亮度、对比度、图像几何位置、输入通道、内置多画面 PIP 拼接处理器等参数，以及管理大屏幕视频、 RGB 窗口、网络信号窗口、应用程序窗口等，能完成建立信号窗口、移动窗口、改变大小、切换信号源、窗口显示信号参数的调整、关闭窗口、显示方案的存储和调用、远程控制管理、预案时间计划管理等功能。软件采用全中文界面，图形界面，操作简单。

　　操控软件可以同时控制管理大屏幕系统所涉及的第三方设备，如 RGB 切换矩阵、视频切换矩阵、监控摄像云台等，以及与中控设备（ Crestron 、 AMX 、 etc. ）的无缝连接。

　　其 C/S 结构模式使得与主控机连网的所有计算机用户均可以成为大屏的操控用户，只需简单地在所使用的网络终端上安装相应的客户端软件，不用对用户终端计算机做任何的改动，用户使用本地的计算机就可以完成所授权的大屏操控功能，同时在本地计算机上能准确地显示大屏信号显示窗口布局和显示内容。

　　操控系统具有用户操作和管理功能，用户的管理功能有添加用户、删除用户、定义用户操控级别、用户操作记录等，同时多个网络用户可以同时使用本地鼠标 / 键盘对大屏幕系统进行操控，并且在所有当前登录的操作用户显示器上能镜像显示大屏幕显示信号组合模式。系统能完整地记录各个操作人员对大屏进行的所有操控动作和操控步骤。

　　随机附有网络系统工作站间的屏幕显示共享软件，实现任意工作站在大屏上共享显示，并且通过网络共享显示，用大屏控制器的鼠标和键盘可以对工作站进行操作或协同操作。

　　提供二次开发模块，用户可以根据实际需要进行二次开发，满足系统发展的需求。
