VGA信号传输器列车站台视频信号传输方法

VGA信号传输器列车站台视频信号传输方法

　　VGA信号传输器应用于列车站台多媒体信息发布系统是一种性价比很高的的视频传输方式，为了能显示高画质的图像，传统的AV信号传输方式已不能满足要求，而采用VGA信号传输器能使图像的显示分辨率达到1024*768，完全能满足站台内提供面向乘客的导乘信息、运营信息、公益商业广告，服务宣传的数字媒体信息综合发布，为乘客提供全面的导乘服务。南通市智勇电子有限公司是一家专业的视频传输产品研发生产商。所生产的VGA信号传输器产品已成功应用于国内多条地铁的站台及列车车厢内的视频传输。

下图是站台内VGA信号传输的示意图。

一、 VGA信号发送器

　　VGA信号发送器是把媒体播放器输出的VGA信号和音频信号转换成五类网线的传输信号，供远端的VGA信号接收器使用。

　　1、 4路VGA信号发送器：一路VGA信号输入，一路音频信号输入，本地输出一路VGA信号和一路音频信号。4路网线输出（RJ45接口方式）。供电电源为220VAC，带电源开关。机箱为19”1U标准机箱。附件有：VGA线一根，长800MM，音频线一根，长1500MM，电源线一根，长1500MM。


　　2、 8路VGA信号发送器：一路VGA信号输入，一路音频信号输入，本地输出一路VGA信号和一路音频信号。8路网线输出（RJ45接口方式）。供电电源为220VAC，带电源开关。机箱为19”1U标准机箱。附件有：VGA线一根，长800MM，音频线一根，长1500MM，电源线一根，长1500MM。



列车站台视频信号传输方法－VGA信号接收器

VGA信号接收器是一款带RS232输出的传输器，传输距离可达到300米，直接由220VAC输入，带外部电源保险，带电源开关，接口有：一路五类网线输入（AV信号用），二路VGA信号输出，二路音频信号输出，一路RS485输入，一路RS485输出（可供另一台VGA信号接收器使用），二路RS232输出。220VAC输入。附件有：一根220VAC电源线，长1500MM。

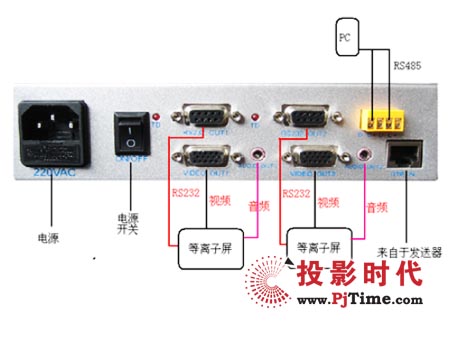

示意图如下：

列车站台视频信号传输方法－RS232发送器

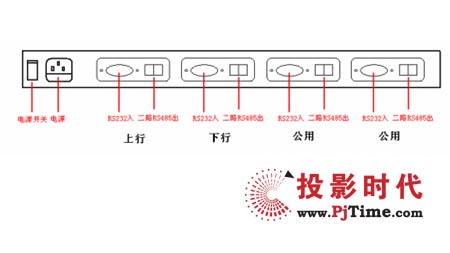

　　RS232发送器是一台RS232转RS485控制器，输出的RS485信号供远端的VGA信号接收器的RS485使用。机箱采用19”1U标准机箱，内部集成四组RS232发送器，每组输出2路RS485信号，供远端2台VGA接收器使用。VGA信号接收器同时也能输出一路RS485信号供下一台VGA信号接收器器使用，一台RS232控制器可以接入四台媒体播放器的RS232信号。

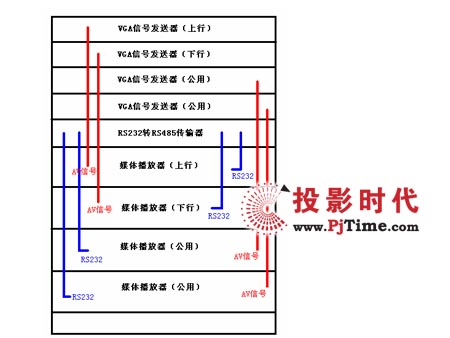

列车站台视频信号传输方法－机柜图
