只需五千多元 手把手教你制作高清投影机

    你还在眼馋那些有着高清晰度的投影机么？其实我也一样!我们并非因为它的昂贵而感到心虚，而是我们知道我们要的是什么。今天我们会从做显示器开始手把手的教你DIY一台投影机！千万不能错过啊！

自制投影机所使用的零部件介绍

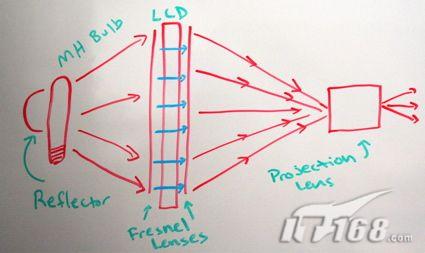

    这是我们DIY投影机主体部分的设计图。中间为LCD（液晶显示器），LCD两侧的红线分别代表两片菲涅耳透镜。显示器左侧圆柱形的是充当光源的400瓦的金属卤化物灯泡，灯泡后的弧形代表反射镜。显示器左侧的正方形为投影机的镜头。红色的箭头代表光的走向。

    ＤＩＹ一台投影机并不是什么新想法，做起来也并不困难。只要把电脑上的液晶显示器拆下来，在它后面放上一台很亮很亮的灯，再运用些光学技术就可以啦！你可能会问：“那真是台投影机么？”你也可能会疑惑为什么为省下几千块钱去自己做投影机呢。因为很多人并不相信论坛里的话，那么今天我们就按照论坛里的方法做给你看！

    论坛上对如何自制一台投影机已经有了很详尽的描述，在这里我们将给您做一个简单的翻译，帮你做一台便宜又实惠的DIY投影机。设计上是非常简单的：以灯为光源去反射显示器，在显示器后与光源正相对的位置放置一面菲涅耳透镜以便能够最大限度的穿过显示器，而另一面菲涅耳透镜的作用是将光汇聚到反射镜上。

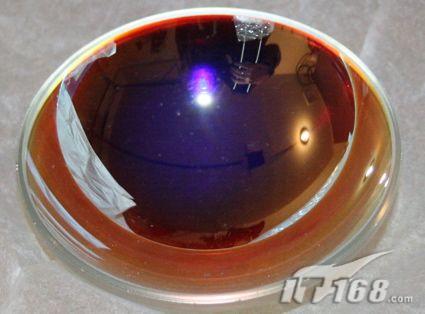

“Pro”反射镜，放置于光源后

    液晶显示器是我们这台投影机成功与否的关键。现在的液晶显示器便宜了很多性能也不错，而且对比度也有了很大的提升。对我们而言选择一个易于拆解的显示器是非常重要的。显示器的大小很关键，因为其型号大小会直接影响到镜片的大小和我们将要做的外部轮廓的大小。今天我选择的是三星940MW-SV是一个有着 19英寸，8ms的宽屏显示器。它有着700：1的对比度和0.294mm像素。这款显示器的Native Resolution是1440×900，有着16:9的宽屏显示器并采了用720线逐行扫描格式（720P）。其良好的性能可以帮助我们很好的完成今天的任务。更为重要的是我们的这个显示器几乎可以接收到任何的输入数据。

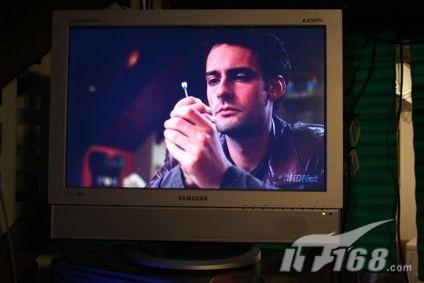

三星940MW-SV显示器，这台DIY投影机的重要组成部分

    我们的投影机还需要个可以兼容DVI(支持HDCP),VGA,S-Video格式的转换器，最好还可以和大多数硬盘相匹配。我们本想DIY一个视频模式转换器，但却没有办法把外界的信息传到pc的硬盘中去，所以我们用HD TIVO来代替。

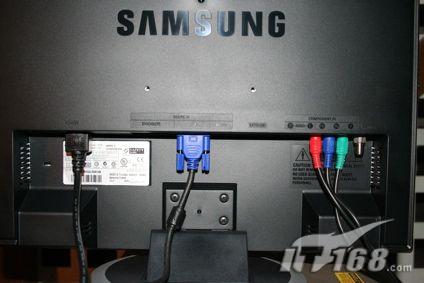

连接在显示器上的数据输入线，请注意相应的位置
