赛丽 DLP大屏幕拼接控制系统

SLDP 显示单元

    赛丽电子专业从事投影显示系统的设计、研发、生产、工程安装及销售，其设计、生产的DLP拼接大屏幕系统涵盖了从拼接显示单元、多屏网络拼接处理器、C•BASE操控软件、接口设备等所有的系统部件，特别是显示单元内置的多画面TriP®拼接处理器，具有三层物理图像显示层，并可实现PIP/POP的显示方式，使您能轻松地以多种方式显示计算机（RGB）和视频图像信号。

    eLan系列多屏网络拼接控制器独特的信号处理总线处理技术（独立传输总线），使您能突破由于传统拼接控制器传输带宽限制而造成的计算机（RGB）信号显示的数量限制和显示延时的瓶颈，独立信号传输总线的使用使得您可以通过网络多屏控制器无限制的显示RGB信号和视频信号，彻底摆脱RGB和视频信号显示数量和显示速度的困扰。

    C/S结构的C•BASE操控软件让您能在无需特别培训的情况下轻松管理和操控赛丽DLP拼接大屏幕系统……

    赛丽的SLDP系列DLP投影单元采用的是最新的DDR 12° DMD 芯片， 分辨率可达1400×1050 ， 对比度为1400:1 ，而灰度等级则达到了12Bits ， 亮度高达 750/1800ANSI 流明 ( 120W/250W 典型值 ) 。

    系统可采用冷备份双灯结构 (选项)，保障您无论在什么情况下均能放心地使用大屏。在双灯备份光学引擎内部设置了感光元件，每隔 2 秒对灯泡的输出光进行检测，检测灯泡的使用状态，一旦检测到正在工作的灯泡故障，系统立即点亮备用灯泡，同时对灯泡进进行切换，将备用灯泡快速切换到工位，系统从备用灯泡点亮到切换到工位的时间为 2~3 秒钟，之后可以在大屏使用的情况下更换损坏的灯泡，更换时不影响光机的工作。

    系统具有内存设置，用于存储系统的工作状态，包括： CPU 工作状况、灯泡工作状况( 计时、寿命提示、双灯切换记录等 )、内置拼接处理器工作状态等，所有的记录状态可以下载存储到控制计算机中。

    SLDP DLP 显示单元的光学引擎内置了最新独创的 TriP ® 多层画中画拼接处理器(右图 1 所示结构)，使得其具有 3 层的 RGB和视频信号显示图像功能，在单个显示单元上可以以画中画方式( PIP )同 时显示三个信号窗口( 图像透明度可调 )，高速的图像处理芯片保证三层显示画面完全实时性， 同时 显示的计算机信号窗口和视频窗口可以在屏幕上任意移动、缩放和叠加，并且显示图像层可以互换层级，它 可以在不借用任何第三 方设备的情况下实现对视频信号和 RGB 信号的画中画拼接显示。 单屏显示模式如图所示 (内置拼接处理器显示能力) 。

    SLDP 投影 单元 采用专利技术的非球面镜光学镜头结构，提高了光的投射率，提高了亮度，彻底解决了太阳效应。

    投影光机的光学部分采用全密封设计，确保在长时间的使用过程中不会因为环境问题对关机光学部分造成任何的 污染 而造成投射亮度的降低。

    SLDP系列 DLP 投影单元具有自动储存和记忆功能，可在更换部件后自动调整到更换前的状态，无需人工调试。

    光学引擎的色轮采用便于拆卸更换的设计，其更换工作口位于光机上方，在不用搬动光学引擎的情况下可以使用简单的工具直接在其工位快速更换色轮，为系统维护提供了极大的便利。

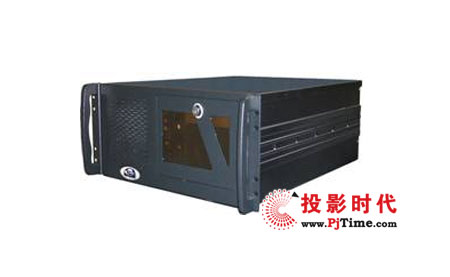

eLan 网络多屏拼接控制器

 　 赛丽eLan 控制器的结构配置采用最新的 Intel 处理器和专用的 PCI 总线技术。模块化结构设计，很方便以后的升级扩展。

 　 基于 Windows2000/XP 操作系统和最新的 CPU 处理器（根据当前市场发布的最新 CPU ），配置标准的网络接口，支持 Windows 网络和 Unix/Linux 网络的连接，能同时显示 Windows 网络信息和 Unix/Linux 网络信息，并能够保证多路网络计算机工作站的图形窗口在大屏上同时显示。

 　 多屏拼接控制器能够同时输入并显示视频信号、 RGB 信号和网络计算机信号，所有信号都可以开窗显示在任意位置、任意缩放、漫游。

 　 控制器提供 16 路视频输入接口（标准），支持全制式（ PAL 、 NTSC 、 SECAM ）实时视频信号输入，可实现全实时的视频画面显示，高清晰的画面显示质量。

 　 多屏拼接控制器当前配置支持 2 路 RGB 信号输入显示（选项，可扩充），最高支持分辨率 1600×1200 ， RGB 信号可任意放大、缩小。

 　 系统提供 Windows 网络工作站的屏幕显示共享软件，在任意工作站上安装软件的服务端后，可以实现工作站在大屏幕的共享显示，并且通过网络共享显示，用大屏幕控制器的鼠标和键盘可以对工作站进行协同操作。

 　 控制器支持网络分控和多用户操作，用户既可用单一的鼠标或键盘对投影机进行操作，通过软件设置操作员也可以利用各自工作站的鼠标、键盘控制大屏幕系统，进行各项的远程操作，实现交互式的远程控制。

 　 网络上的计算机图形窗口可跨屏、拖拽、移动、缩放、在屏幕拼接处自动处理光标。

 　 具有 2 路网络接口（ 2×10/100M ，标准配置），支持 TCP/IP 、 X11 、 X-Windows 等所有标准的网络协议，可同时连接属于不同网段的网络，增强了系统可靠性。

　　系统具有多个 PCI 插槽，可以方便系统的扩充。用于插入网卡扩展网络接口或插入专用图像处理卡扩展 RGB 输出通道数量。

　　备份电源系统（ 1 ＋ 1 电源模块），可支持热插拔、热更换，以及高速硬盘系统（ 80G ），提高系统高可靠性。

　　配置冗余风扇，以保证系统工作在合适的温度范围内。

　　标准 19” 机箱，可置入标准机柜中。

eLan Plus 网络多屏拼接控制器

    eLan Plus 系列网络多屏拼接控制器采用模块化、标准化的设计方式，系统具有良好的兼容性和可扩展性，积数年的开发经验，在系统的稳定性、可靠性、易操作性和扩展性方面取得重大突破。在信号处理方法上，根据用户对 RGB 信号和视频信号显示的实时性要求，开发了专用的、特殊的信号处理传输总线技术，使 RGB 信号和视频信号的处理方式具有革命性的突破，完全不同于 PCI 捕捉卡技术，在 RGB 信号的处理上，无论是信号的实时性还是信号的处理能力上， eLan Plus 系列控制器具有绝对优势。

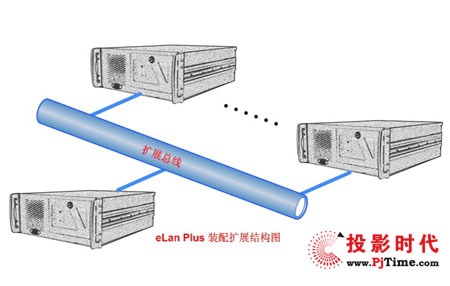

    eLan Plus 系列网络多屏拼接控制器采用的是 PCI 扩展技术，控制器由一个 19” 主机箱加上多个副机箱构成，主机箱为系统控制部件，装配 CPU 、硬盘、网络连接设备等基本计算机设备，副机箱装配大屏驱动显卡、 RGB 输入处理模块、视频处理模块等，每个副机箱中的 PCI 插槽为 17 个，如果还需要扩展的话，在对原有系统不做任何的改动的情况下，增加副机箱可扩充出更多的空闲 PCI 插槽， eLan Plus 系列网络多屏拼接控制器的装配结构如图 1 所示：

下面是不同的 RGB 信号处理技术的比较：

    PCI 捕捉卡技术（传统控制器处理方式）

    PCI 捕捉卡技术主要应用于低端市场，其原理为在网络控制器的 PCI 插槽插入 RGB 信号捕捉卡，将 RGB 信号捕捉后通过 PCI 总线实现 RGB 信号的显示，该项技术适合于低端市场的简单信号显示，当被用于高端系统时，以下弊端就不得不被用户高度重视：

    RGB 信号的延时 ：由于 RGB 信号的处理是通过捕捉，其处理过程为： RGB 画面 → 采集 →A/D 转换 → 压缩 → 通过 PCI 总线传输 → 解压 → 显存显示，受 PCI 总线带宽限制和处理器能力限制，当同时显示 2 路 RGB 信号时，图像延迟为 1 ～ 2 秒；当同时显示 4 路 RGB 信号时，图像延迟大于 3 秒，严重影响用户的使用效果，丢失大量重要信息画面。

    超负荷的系统负载 ：由于 RGB 信号的处理通过 PCI 总线，所以大量占用了系统宝贵的资源（ CPU 资源、 PCI 带宽资源），严重影响了系统的正常工作。当同时显示 2 路 RGB 信号时，系统性能明显下降，系统的速度大为降低，当显示 4 路以上 RGB 信号时，系统将处于崩溃边缘。

    RGB 显示路数增加的限制 ：一方面，由于系统负载原因， RGB 信号无法任意增加；另一方面，由于 RGB 信号采用插卡方式捕捉，所以会占用有限的 PCI 插槽，每增加一块 RGB 捕捉卡，会损失 4 路显示通道，从物理上限制了系统 的扩展。

    eLan Plus 独有的 RGB 信号处理总线技 术（ Express RGB ）

    RGB 信号的实时性： 采用独立的处理通道和信号传输总线，不占用系统的任何资源 ――CPU 资源、系统 PCI 总线资源，信号处理过程完全利用独立的硬件完成，其处理过程： RGB 信号 →A/D 转换数字化 → 独立信号总线传输 → 大屏显卡显存 → 显示，所以所显示的 RGB 信号能保证完全实时。

    RGB 信号的扩展性： 由于 RGB 信号的处理不占用系统的资源，因而不受系统资源的限制，同时采用可扩展总线和总线分布技术，使得控制器配置控制多少个显示单元就能配置多少路 RGB 的输入实时显示，对 RGB 信号输入数量没有任何限制。

    每一显示通道的多信号处理通道： 系统每个显示通道配置了 1~4 路的 RGB 和视频独立处理通道，每个处理通道可以并行同时处理，因而在单屏上可以同时实时显示 1~4 个独立总线信号窗口（ Express RGB 信号窗口＋视频窗口）。

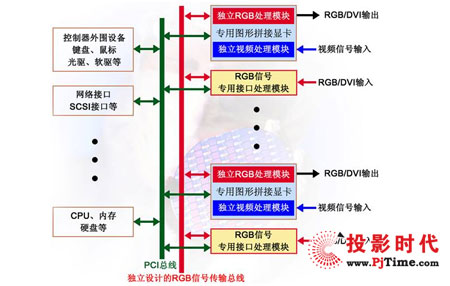

    eLan Plus 系列网络多屏拼接控制器的信号处理模块结构图如下：

系统控制软件

　　赛丽大屏幕系统控制软件是由赛丽公司自主开发设计，基于网络的多用户实时操作软件（ C/S 结构体系），软件界面友好、操作灵活方便。显示管理功能包括打开 / 关闭显示窗口、移动显示窗口、改变显示窗口大小、切换显示信号等，实现显示预案的定义和管理，实现多种显示模式的灵活调用，支持多点远程控制，并且可以根据用户的实际需要定制优化软件。

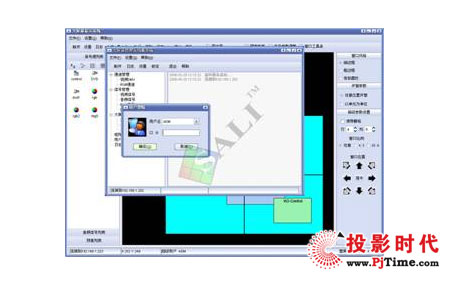

操作界面

　　该操控软件可以对 SLDP 投影单元进行管理控制，调节投影单元色彩、亮度、对比度、图像几何位置、输入通道、内置多画面 PIP 拼接处理器等参数，以及管理大屏幕视频、 RGB 窗口、网络信号窗口、应用程序窗口等，能完成建立信号窗口、移动窗口、改变大小、切换信号源、窗口显示信号参数的调整、关闭窗口、显示方案的存储和调用、远程控制管理、预案时间计划管理等功能。软件采用全中文界面，图形界面，操作简单。

　　操控软件可以同时控制管理大屏幕系统所涉及的第三方设备，如 RGB 切换矩阵、视频切换矩阵、监控摄像云台等，以及与中控设备（ Crestron 、 AMX 、 etc. ）的无缝连接。

系统连接

　　其 C/S 结构模式使得与主控机连网的所有计算机用户均可以成为大屏的操控用户，只需简单地在所使用的网络终端上安装相应的客户端软件，不用对用户终端计算机做任何的改动，用户使用本地的计算机就可以完成所授权的大屏操控功能，同时在本地计算机上能准确地显示大屏信号显示窗口布局和显示内容。

　　操控系统具有用户操作和管理功能，用户的管理功能有添加用户、删除用户、定义用户操控级别、用户操作记录等，同时多个网络用户可以同时使用本地鼠标 / 键盘对大屏幕系统进行操控，并且在所有当前登录的操作用户显示器上能镜像显示大屏幕显示信号组合模式。系统能完整地记录各个操作人员对大屏进行的所有操控动作和操控步骤。

　　随机附有网络系统工作站间的屏幕显示共享软件，实现任意工作站在大屏上共享显示，并且通过网络共享显示，用大屏控制器的鼠标和键盘可以对工作站进行操作或协同操作。

　　提供二次开发模块，用户可以根据实际需要进行二次开发，满足系统发展的需求。

箱体 与 屏幕

　  经验丰富的 CAD 设计工程师加上先进的数控加工设备，以及特殊的屏幕生产工艺，为赛丽背投箱体和屏幕 (框)的品质提供了强有力的技术后盾。赛丽背投箱体和屏幕 (框) 生产设计采用标准的、一次反射式超薄结构，模块化生产。

　　赛丽显示单元箱体均采用铝合金框架结构，外层涂有绝缘喷塑材料，表面光滑、平整，色调一致，颜色为亚光黑色，箱体拼接堆放简单容易，无需特殊连接中间件，最大可叠放 8 层。

　　箱体内部安放了大屏系统的布线结构部件，可以保证大屏系统的所有连接线缆布线整齐，不外露，并且根据强弱电布线标准，在布线结构部件上有明确标示。

　　投影引擎几何调整采用刚性六轴调节平台，调整简单，只需简单的工具，其稳固的结构确保系统经过长时间的使用也不会发生图像几何形变。

　　屏幕墙底座采用与箱体同样的生产工艺，可与背投箱体无缝连接，并且具有水平调节装置。

　　箱体之间、底座之间以及箱体与底座之间的接地连接点采用接触良好的连接接头，保证接地电阻小于 0.2Ω 。

　　箱体内部具有挡光隔离结构 (全新设计)，将光学引擎与图像显示空间完全隔离，可以完全避免光学引擎的漏光对显示图像的影响。

　　屏幕可以为复合玻璃屏幕或树脂屏幕，屏幕为框架式结构，其采用特殊的生产工艺，玻璃屏幕的表面颜色均匀、无眩光、无反射光、无形变，屏幕尺寸精确，拼接平整，并且其单边物理缝小于 0.2mm ，屏幕表面无钩钉或其它固定装置。

典型解决方案

　　赛丽公司自1997年便潜心于大屏幕的设计与开发，经过十几年的磨练，积累了丰富的工程经验，并开发了完整的大屏幕系统解决方案，赛丽大屏幕系统解决方案遵循的原则是：先进性、高可靠性和稳定性、成熟性、可扩充性、可集成性。针对不同的用户使用环境，可以提供一套功能强大、完全满足使用要求、高度集成、并具有良好的性价比的系统方案，让用户能建设一套物有所值的大屏幕显示系统。

　　在赛丽的大屏幕系统家族中，涵盖了拼接显示单元、投影光机内置拼接处理器 TriP ® 多层画中画拼接处理器、网络多屏拼接控制器、矩阵系统、操控软件系统、以及一体化密封箱体和投影箱体采用相同工艺生产的大屏幕墙底座。

• 拼接显示单元：
  　　尺寸： 50″ ～ 100″
  　　分辨率： XGA （ 1024×768 ）～ SXGA + （ 1400×1050 ）
  　　投影灯泡：单灯和双灯备份系统
  　　屏幕：国际著名品牌（ DNP ） ――BB 、 UCS 、 Beta ，树脂屏幕或玻璃屏幕

• 网络多屏拼接控制
  　　eLan 系列
  　　eLan Plus 系列

• 单元箱体和底座
  　　铝合金密封一体化防尘设计，具有光学引擎漏光隔离结构
  　　采用与箱体相同工艺生产的铝合金结构大屏幕墙底座

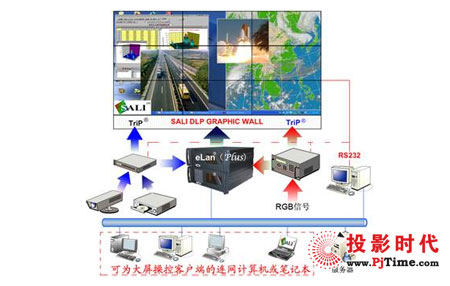

以下是SALI大屏幕显示系统的一套典型解决方案：

　　在这套 4 × 3 的系统中，用户的网络信号通过 eLan （ Plus ）网络多屏拼接控制器直接连网显示，通过分辨率叠加技术，在大屏上可以以 4096 × 2304 （ 1024*4 × 768*3 ）的分辨率显示用户的超高分辨率图形或表格数据（如 GPS 电子地图、工业控制流程、大型数据表格、商业图表等），显示的图像可作为整个大屏幕显示系统的底层图，并且通过分辨率叠加技术，使整个大屏幕系统成为一个超高分辨率的单一逻辑屏，使用键盘鼠标可轻松实现大屏的操作，同时在此基础上可以以窗口方式显示 RGB 信号和视频信号。

　　用户的 RGB 信号（计算机、笔记本等）通过 RGB 矩阵的切换分配，分别送到 eLan （ Plus ）网络多屏拼接控制器的 RGB 处理模块接口和显示单元内置 TriP ® 多层画中画拼接处理器的 RGB 接口，通过 eLan （ Plus ）或 TriP ® 的处理，以窗口形式显示在大屏幕上，显示的 RGB 窗口可以任意移动、缩放、叠加等，可以单屏显示也可整屏显示，由于 eLan Plus 采用的是 独立 RGB 数据传输总线技术， TriP ® 处理器对 RGB 信号的处理全部采用硬件完成，因而在大屏幕上显示的 RGB 信号完全是实时显示（刷新速度在 30 帧 / 秒以上），无任何的延时现象，显示的 RGB 数量不受任何限制，在 4 × 3 的大屏上可同时显示 24 个实时的 RGB 窗口。

　　用户的视频信号（如道路监控视频、治安监控点视频信号、电视会议视频信号、有线电视信号、视频展示台、 DVD/VCD 等）通过视频矩阵的切换分配，分别送到 eLan （ Plus ）网络多屏拼接控制器的视频处理模块接口和显示单元内置 TriP ® 多层画中画拼接处理器的视频接口，通过 eLan （ Plus ）或 TriP ® 的处理，以窗口形式叠加显示在大屏幕上，显示的视频窗口可以任意移动、缩放、叠加等，信号可以单屏显示也可整屏显示，由于 eLan Plus 采用的是 独立 RGB 数据传输总线技术， TriP ® 处理器对 RGB 信号的处理全部采用硬件完成，因而在大屏幕上显示的视频信号完全是实时显示（刷新速度在 30 帧 / 秒以上），无任何的延时现象，在 4×3 的大屏上可同时显示 24 个实时的视频窗口，通过采用多视频窗口处理模块（选项），显示的视频窗口数量可达 144 个。

　　同时系统可以直接与中控系统连接（ AMX 、 Crestron 等），通过中控系统的用户操作触摸面板直接调用大屏幕的显示预案等。

　  系统的操作采用的是 C/S 结构方式，主控计算机可以完成大屏幕系统的所有功能操作，授权的网络终端用户根据授权级别，可以在网络终端上通过本地键盘 / 鼠标完全授权对应的操作功能。

　　同时，本系统具有备份的显示能力，即使在系统的网络多屏拼接控制器发生故障的情况下，系统通过 RGB 矩阵、视频矩阵结合显示单元内置的 TriP ® 多层画中画拼接处理器，也可以在大屏幕上同时以窗口方式显示 RGB 信号和视频信号。

    本系统的显著特点是：

　　全数字化
　　无缝拼接技术，拼缝小于 0.5mm
　　系统模块化结构，扩展性好
　　独创的内置 TriP ® 多层画中画拼接处理器，实时处理 RGB 信号和视频信号
　　独立的 RGB 数据处理传输总线技术保证 RGB 信号和视频信号的实时行
　　先进的色彩平衡技术
　　简单容易的系统维护和操作
　　系统良好的稳定性和可靠性以及成熟性
        ......
