优特普高清VGA多媒体信息发布系统方案

    近年来，在飞机场、火车站、地铁站、高级楼群、高级小区、会展中心等现代建筑设施中均可以在显眼的位置找到信息发布的广播设备，这些设备的重要组成部分就是多媒体信息发布系统。目前多媒体信息发布系统的种类很多，按信号传输方式可以分成：模拟信号发布系统、数字信号发布系统、网络数字信号发布系统等等；按图像清晰度来分有： AV信息发布系统、VGA信息发布系统、DVI和HDMI信息发布系统等等，最常见的是高清VGA信息发布系统。使用双绞线为传输介质的高清VGA多媒体信息发布系统既有模拟技术，又有数字技术，是一种性价比很高的一种方式，由于图像质量好，又便于综合布线，现在的应用非常广泛，比如深圳火车站、广州火车站、深圳移动、北京上海深圳等各大城市的茉莉花、香格里拉等高级（五星级）酒店纷纷采用优特普的双绞线传输设备就是一个很好的例证。多媒体信息发布系统一般分为两部分，其一为硬件部分，主要用于构建硬件平台，组成部分为信号播放设备如电脑主机、信号显示终端如液晶电视、传输设备、传输线缆等；其二为软件部分，组成部分为信息管理平台。

    一、优特普双绞线传输设备（硬件部分）

    优特普高清VGA双绞线音视频传输器系列是具有长距离驱动能力的高品质音视频信号传输设备，广泛应用在液晶、等离子平板多媒体广告工程中。优特普可以为客户提供单路、4路、8路16路甚至更多路的发射设备，这些发射设备与多个单路双绞线视频接收设备UTP801AR配对使用，可以将一个信号源分散传输到工程中的各个点上，高清晰完美地显示信号内容。优特普在发射器和接收设备上各做了一个分配，使一套单路的设备可以同时驱动3台显示设备（发射器的分配可以用来监视、监听，接收器可以连接两台显示设备，连接的VGA线控制在35米内）。UTP80X系列传输设备可将电脑主机输出的RGBHV形式VGA、SVGA、XGA、SXGA、WXGA(16:9)、UXGA等信号，通过非屏蔽五类及五类以上双绞线（CAT5/5E/6）平衡传输，高保真地传输300米，如果加上中继设备传输距离可以延长到600米，传输后的视频效果没有重影、没有拖尾、画面清澈如初，（布线时必须联系优特普技术部门确认）。

优特普高清双绞线VGA音视频发射器－UTP8XXAT

    一、

    优特普高清双绞线VGA音视频发射器目前共有单路发射器UTP801AT、四路发射器UTP804AT、八路发射器UTP808AT和十六路发射器UTP816AT，它们的性能相同，最大的不同点就是发射的路数不同。

    产品特点：
    1－－传输实时，信号在传输过程中与电脑播放完全同步，没有延时现象。
    2－－图像清晰，图像的清晰度可以达到1600×1200
    3－－布线简便，使用非屏蔽超5类网线做传输介质，布线简单。
    4－－传输距离远，传统VGA信号配合优质的线材也只能传输到65米，通过优特普双绞线传输器可以将高清VGA信号传输到300米以上，画质仍然可以达到优秀以上。
    5－－带宽大，优特普高清VGA双绞线传输设备采用350M高带宽处理芯片，能让画质真正达到高清。


    1、UTP801AT

    UTP801AT有一组VGA信号+音频信号输入口，一组VGA信号+音频信号输出口，以及一个RJ45的输出口，因此UTP801AT既可以支持本地信号显示的要求，又可以将一路高清信号经过RJ45端口通过非屏蔽超5类网线传输到300米的地方。UTP801AT可以由标配的电源适配器供电，也可以选用USB供电。

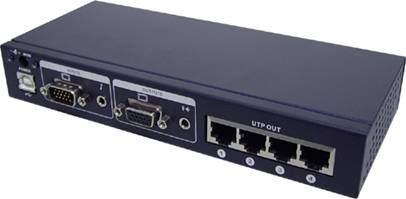

2、UTP804AT

    UTP804AT有一组VGA信号+音频信号输入口，一组VGA信号+音频信号输出口，以及4个RJ45的输出口，因此UTP804AT既可以支持本地信号显示，又可以将4路高清信号经过4个RJ45端口通过4根非屏蔽超5类网线传输到300米的地方。UTP808AT可以由标配的电源适配器供电，也可以选用USB供电。

    3、UTP808AT

    UTP808AT有一组VGA信号+音频信号输入口，3组VGA信号+音频信号输出口，以及8个RJ45的输出口，因此UTP808AT既可以支持3路本地信号显示，又可以将8路高清信号经过8个RJ45端口通过8根非屏蔽超5类网线传输到300米的地方。UTP808AT的外观是一个标准的1U机架结构，提供3组本地信号输出的端口是为了解决多个发射器级联而设计的，由于现实中有多路数要求的环境很多，提供多个级联端口就可以把多台发生设备串联起来，组成一个较大的信息发布平台网络。UTP808AT的供电方式是内置的电源，由外部直接接入220V的电源即可。

    4、UTP816AT

    UTP816AT与UTP808AT在外部结构上基本相同，有一组VGA信号+音频信号输入口，3组VGA信号+音频信号输出口，不同的是UTP816AT有16个RJ45的输出口，因此UTP816AT既可以支持3路本地信号显示，又可以将6路高清信号经过16个RJ45端口通过16根非屏蔽超5类网线传输到300米的地方。UTP816AT的外观是一个标准的1U机架结构，提供3组本地信号输出的端口是为了解决多个发射器级联而设计的，由于现实中有多路数要求的环境很多，提供多个级联端口就可以把多台发生设备串联起来，组成一个较大的信息发布平台网络。UTP816AT的供电方式是内置的电源，由外部直接接入220V的电源即可。

高清双绞线VGA音视频接收器－UTP80XAR

二、优特普

    高清双绞线VGA视音频接收器UTP801AR要与高清双绞线VGA视频发射器配合使用，传输距离为300米。UTP801AR一般是安放在显示端，显示设备的VGA信号线和音频信号线直接连接在接收器的对应端子上。

三、工程示意图

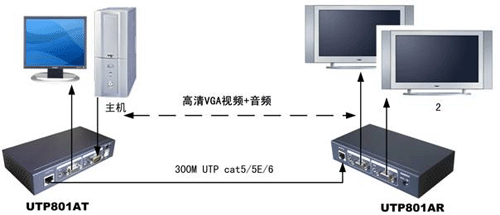

    单路VGA视频传输器UTP801AT+UTP801AR

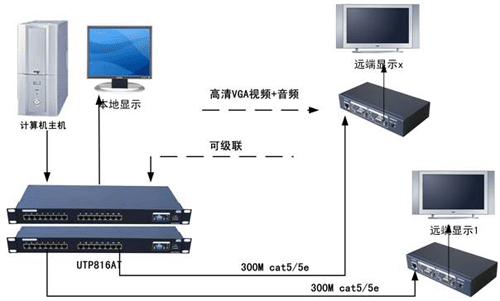

    多路VGA视频传输器UTP816AT+UTP801AR

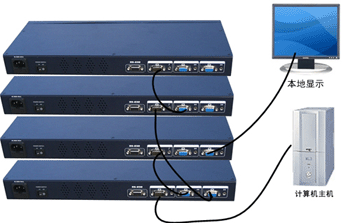

    多路VGA视频传输器级联背面示意图：

视频图像效果

四、

    优特普产品干扰抑制及抗电磁辐射能力较强，既可以在各种干扰情况较复杂的环境里使用，又不对外界产生电磁干扰，是相当环保的产品。同时，优特普VGA视音频传输设备使用的传输介质为五类或五类以上非屏蔽双绞线（普通网线），这种线在工程中使用极为广泛普及，布线方便简单，可以最大限度地简化工程布线，该设备让立体声音频和视频共缆传输，因而十分经济。与传统视音频传输方案相比，采用双绞线视频传输器可以极大地降低成本，提高性能；与其他同类产品相比，优特普科技产品为工业级产品，性能更强，稳定性更好，性价比优势更为明显。UTP产品展现给您的，是最优异的效能表现。

【产品显示效果技术分析】

测试环境

测试源：DisplayMate VGA信号测试源
清晰度：1024×768@75Hz
传输距离：300米（CAT-5E）
以下提供图像质量传输测试，其他技术参数参考公布的技术参数信息。
清晰度还原测试
测试图像的清晰度，通过水平和垂直信号的测试。

序号    测试内容    测试图    结果
1    5组垂直分辨率测试         可分辨
2    5组黑白间隙测试         可分辨
3    5组水平分辨率测试         可分辨
    垂直水平分辨率综合测试         可分辨


灰度级还原测试

反映图像细腻程度的技术参数，灰度分辨级别越高，越能显示生动图像效果。

序号    测试内容    测试图    效果
1    16级对比度测试         可明确分辨
2    彩色（基色）灰白64灰度级测试         可明确分辨
3    彩色灰白64灰度级测试         可明确分辨

失真度还原测试

反映图像的还原程度的重要参数，检测图像是否变形（变大，变小，直线变为曲线，整屏上下左右图像显示的一致性）。

序号    测试内容    测试图    效果
1    边缘范围测试         整屏显示，无大于和小于屏幕现象
2    曲度失真测试         方正明确，没有曲线现象

色彩还原测试

主要测试视频VGA信号基色RGB通过传输到达目的地的时间延时的一致性，以确保图像质量。

序号    测试内容    测试图    效果
1    垂直RGB三基色延时测试         传输距离大于200米后，距离越长有色彩错位现象。通过补偿没有色彩错位现象。
2    水平RGB三基色延时测试         和传输距离无关
3    暖色调色彩测试         一致性好
4    冷色调色彩测试         一致性好

综合还原测试

综合测试分辨率，灰度级，色彩还原，图像还原的测试

测试内容    测试图    效果
综合测试分辨率，色彩，图像失真和灰度级等         与信号源一致
