大视角液晶电视的像素进入“3晶体管”时代

    液晶电视大视角技术取得了新成果——像素晶体管的个数终于达到了3个。在“SID 2007”的研讨会上，韩国三星电子和台湾中华映管(CPT）进行演讲，作为改善MVA液晶残像的方法，发表了在此前基于2个晶体管的驱动的基础上在像素内进一步追加1个晶体管的3晶体管构造。

　　直到液晶显示器的主要市场还集中于PC用途的几年前，正如书本上所述，像素中只有1个晶体管和1个寄生电容。不过，自从面向电视用途开始追求大视角特性以来，这一情况出现了变化，MVA方式开始采用基于2个晶体管的像素内的分割驱动。之后，在今年的SID上，又有晶体管个数增至3个的技术发表。

　　三星（演讲序号34.3）发表的像素构造称为“Charge-Shared Super Patterned-ITO Vertical Alignment（CS SPVA）”液晶模式，新追加了1个晶体管和2个电容（图1）。采用这一结构是为了解决此前基于2个晶体管的“Capacitively-Coupled（CC）S-PVA”存在的课题——“虽然能够消除侧视时的色偏现象，但仍然存在残像”。

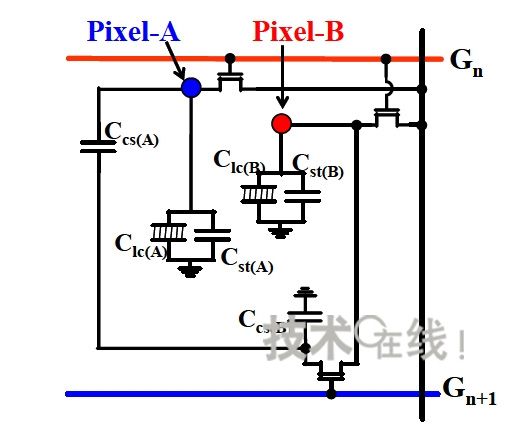

图1：三星采用CS SPVA构造的等价电路图（摘自会议论文集）

　　采用该构造后，不仅解决了残像问题，而且透射率也提高了10％。其原因是省去了原构造需要的、用于像素分割驱动的布线。另外，在回答与会者的提问时，该公司还表示“已开始采用该结构进行生产”（三星）。

　　而中华映管（演讲序号18.2）发表的像素构造则是在用于像素分割驱动的2个晶体管的旁边追加了1个子晶体管的MVA液晶（图2）。除利用锯齿状ITO电极消除了侧视时的色偏外，还凭借该构造获得了残像防止效果。

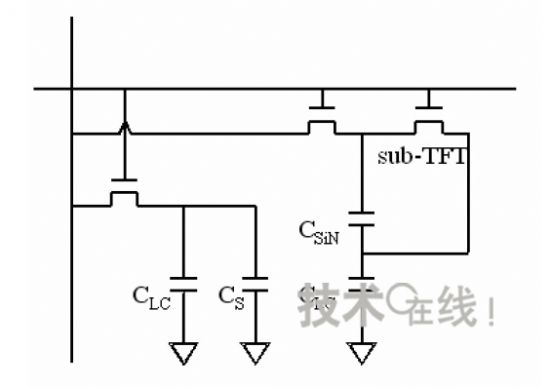

图2：中华映管采用新构造的MVA液晶的等价电路图（摘自会议论文集）
