CREATOR RGB128系列大型矩阵吸引海外客商

CREATOR RGB128x128矩阵受行内人士一致好评

    在ISC2007展会上，CREATOR向观众展出了超大型的RGB128x128矩阵切换系统。该系统采用分箱式设计，把R、G、B、H、V和音频分箱体设计，独立电源系统、独立切换，在大量信号交换及防止串扰方面，具有相当好的效果，设计思路成熟，受到了行内人士的一致好评。

    CREATOR 128系列大型矩阵，除了保留串口、红外等控制方式外，还采用了6.4英寸的可编程触摸屏作为操作面板，用户可以通过编程软件，进行操作介面的编程，使操作更为人性化。









CREATOR  RGB128x128矩阵切换器描述：

    独立的RGBHV分量输入、输出端子，每路分量信号单独传输，单独切换，实现逻辑矩阵功能，任意选择搭配输出切换。使信号传输衰减降至最低，使图像信号能高保真输出。

    采用性能极高的专业矩阵处理芯片，自带缓冲，输出更加稳定，图象清晰无重影，内嵌智能控制及管理软件，提供RS232控制接口，方便用户进行控制软件的二次开发。

    提供联网接口，可以让多台RGB矩阵串联使用，以扩充多路端口。同时具有手动面板控制功能，掉电现场保护功能，保证切换记忆。另外可添加红外控制器，使用遥控控制。

    PRO超宽频采用增益补偿技术、同步信号校正技术，切换更快，图象无闪烁。使用新的控制摸式和材料制造，具有LCD显示功能、快捷选择功能及存储功能，外型更加美观，控制更加方便，稳定。可以方便与个人电脑、遥控系统或各种远端控制设备配合命使用。

CREATOR  RGB128x128矩阵切换器产品特性：
1. 内嵌10.4触摸屏，支持全功能触摸屏操作；
2. 65K真彩TFT LCD触摸显示屏，800x600像素分辨率，背光为亮荧光；
3. 触摸屏界面可编程，支持图形、文字、3D动画、3D按键等，声音可编程；
4. 两路独立电源，均采用良好的电源保护电路，提高稳定性；
5. 拥有现场断电保护功能，断电后可记忆原有的信号通道；
6. 支持快速切换操作；支持密码保护及运行状态临监测；
7. 支持信号类型：RGBHV、RGBS、RGsB、RsGsBs；
8. 采用增益补偿技术和同步信号校正技术，确保更快切换速度和无闪烁图像质量；
9. 带宽：450MHz（-3dB),支持 1920x1440@75分辨率；
10. 支持音视频同时或独立切换功能；
11. 支持音频信号类型：立体声、平衡及非平衡接法信号；
12. 具备RS232、DB9Pin控制接口，可配合PC、中控实现稳定、方便的控制功能。

CREATOR RGB128技术参数与连接图

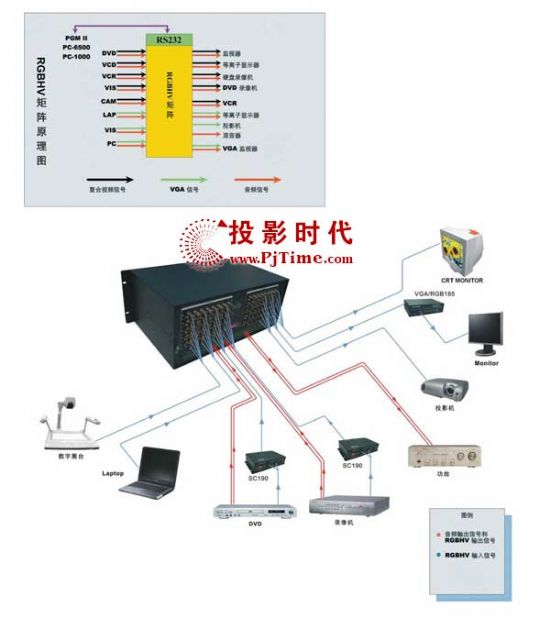

CREATOR RGB128大型矩阵切换器 系统连接图

CREATOR RGB128大型矩阵切换器技术参数

视频:
  增        益： 0 dB
  带        宽： 425MHz (-3dB),满载
                   0 -10MHz: ≤ +/-  0.1dB
                   0 -130MHz:≤+/-  0.4dB
  多通道对一通道串扰和： -55dB @105 MHz,
  微分相位I/0S： <1.28度，3.58MHz
  微分相位误差： 0.1%, 3.58-4.43MHz
  微分增益误差： 0.1度, 3.58-4.43MHz
  最大传输延时： 5nS(±1nS)
  切 换 速 度 ： 200 ns(最长时间)
  信 号 类 型 ： RGBHV，RGBS， RGsB， RsGsBs， 高清晰度电视（HDTV）， 成分视频，S-video， 复合视频（信号）

视频输入:
  接    口：  64（32）X5BNC母接口
  信号强度： 1V p-p  Y成分视频、S-video，复合视频； 0.7V p-p  RGB（电脑信号）；0.3V p-p  R-Y 与B-Y成分视频、S-video
  最小/最大电平模拟信号： 0.5V ~ 2.0V p-p
  阻    抗： 75 Ω
  回波损耗： -30dB@5MHz
  最大直流偏置误差： 15mV

视频输出:
  接    口： 4X5—128X5路BNC母接口
  最小/最大电平：  2.0V p-p
  阻    抗： 75 Ω
  回波损耗： -30dB@5MHz
  直流补偿： 最大±5mV

同步信号:
  输入/输出信号类型： RGBHV, RGBS, RGsB, RsGsBs,
  输入电平： 0.5V- 5.0V p-p,: 4.0V p-p 正常
  输出电平： AGC-TTL: 5Vp-p, unterminated
  输入阻抗： 510 Ω
  输出阻抗： 75 Ω
  极    性： 正或负（与输入完全一致）

音频信号:
  输入 / 输出接口： 2--128路5 位3.8mm带栓螺丝接口
  增           益： 0dB
  频  率  响   应： 20 Hz ~ 20 kHz,
  总谐波失真+噪声： 0.03% @ 1 kHz （额定电压下）
  信噪比  （S/N）： >90dB
  立体声分离度   ： >80dB @ 1 kHz
  共态抑制比（CMRR）：  >75dB @: 20 Hz ~ 20 kHz
  信  号  类  型 ：  立体声，平衡 或不平衡接法
  阻           抗：  输入：>10 kΩ（平衡或/ 不平衡接法）输出：50 Ω （不平衡接法）, 100 Ω（ 平衡接法）
  最大输入电平   ： +19.5dBu, （平衡或/ 不平衡接法）
  增  益  误  差 ： ±0.1dB
  最大输出电平   ： +19.5dBu, （平衡或/ 不平衡接法）

控制种类:
  串行控制接口  ： RS-232, 9-针母 D型 接口
  波特率与协议  ： 波特率：9600, 数据位：8位,  停止位：1, 无奇偶校验位
  串行控制口结构： 2 = TX, 3 = RX, 5 = GND
  控  制  程  序： 《Switch 2.0》

规格:
  电    源： 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
  温    度： 储存、使用温度: -20° ~ +70°C
  湿    度： 储存、使用湿度:10% ~ 90%
  机箱尺寸： 订购
  产品重量： 订购
  平均故障间隔时间  30,000 小时
  质    保：  1年免费保修,终生维护
