应用最普遍-Video/S-Video矩阵精选

    S-Video具体英文全称叫Separate Video，为了达到更好的视频效果，人们开始探求一种更快捷优秀清晰度更高的视频传输方式，这就是当前如日中天的S-Video(也称二分量视频接口)，Separate Video 的意义就是将Video 信号分开传送，也就是在AV接口的基础上将色度信号C 和亮度信号Y进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪9 0 年代后期通常采用标准的4 芯(不含音效) 或者扩展的7 芯( 含音效)。

    带S-Video接口的显卡和视频设备( 譬如模拟视频采集/ 编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等) 当前已经比较普遍，同AV 接口相比由于它不再进行Y/C混合传输因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。

    但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb 和Cr 进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) 。

    而且由于Cr Cb 的混合导致色度信号的带宽也有一定的限制，所以S-Video 虽然已经比较优秀但离完美还相去甚远，S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口。为此，为了解决此类信号的传输问题，大多数的信号切换设备厂商都推出了S-Video以及Video 矩阵切换器产品。

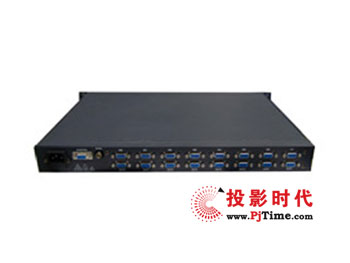

大连科迪 Kdv2700 S－视频矩阵

    Kdv2700 S－Video视频矩阵是专门用于切换YUV、Y/C（S-Video）分量信号的一款矩阵，从4x1到32x32，可以在同一系统内配合立体声音频同时切换、统一控制。

    系统将接入的分量信号中的亮度、色差、音频等信号各自独立传输，信号之间相互独立无干扰，保证了优质的信号传输质量。

■ 规模：4×1～8×8、16×1～16×16、32×4～32×32
■ 视频格式：YUV 、YC、RGsB、RsGsBs
■ 视频带宽：150MHz (-3dB)，满载
■ 音频格式：单声道、立体声（平衡、非平衡通用）
■ 场逆程切换、支持视频、音频单独或同时切换
■ 掉电记忆功能，保证数据永不丢失
■ 技术指标经权威部门测试，均达到或优于广播甲级标准

□ 模块化设计、前插板式结构、支持热插拔
□ 采用19英寸、1U/3U/6U和8U标准机箱、热备份双电源（1U机箱除外）
□ 具有外同步信号接口
□ 具有多个RS-232控制端口，可选配遥控面板或接中控设备
□ TCP/IP 网络控制接口可选
□ 视频采用BNC接口，音频采用三端压线接口

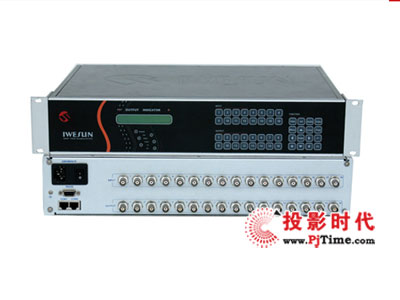

博睿联创 VIDEO矩阵切换器



　　博睿联创VIDEO系列矩阵切换器是专门为视音频信号的显示切换而设计的高性能智能矩阵开关设备，该系列产品广泛的用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。

　　·兼容复合视频、S－视频、分量视频、HDTV、RGsB
　　·宽带技术设计，100M（－3dB）的满载视频带宽
　　·采用大尺寸彩色液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，方便切换控制
　　·采用多种切换控制方式：红外遥控切换、键盘操作切换、RS232控制切换
　　·可机架安装的标准机箱
　　·多组全局预置，掉电自动保存

　　同系列产品型号：
　　V-4*4 V-8*4 V-8*8 V-16*8 V-16*16 V-32*32 V-64*64 V-128*128

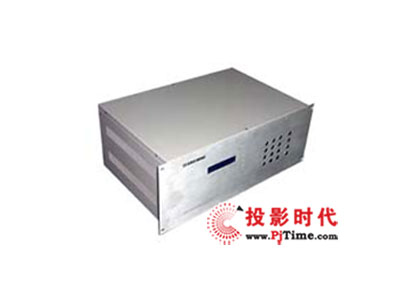

大连捷成FLEX-V系列Video矩阵

   FLEX系列Video切换矩阵是一种高性能、多格式、结紧凑的小型切换矩阵。是以BNC为输入输出接口形式矩阵，在1RU机箱内可实现4*4~16*16的切换规模，信号之间相互独立无干扰，满足各种应用环境及各种信号格式的需求。

结构设计

   1U机箱中最多可以插放一个切换板、4个输入模块、4个输出模块、采取自然散热的方式，其外观精致、小巧。输入输出采用后插板的方式，以便用户根据自己的选择，在单一机箱内方便快捷的组合和维护。还可多个(包括其他模式)机箱可通过RS-485总线进行级联扩展实现多层更大规模的切换矩阵。比如：多个视频、音频机箱级联成RGB/YUY分量视频、立体声音频矩阵，并且都可以通过主矩阵的面板进行控制，级联数目最多8台。其扩展性与兼容性超强，所以它是一种快捷、简单、灵活的系统应用方式。

控制设计
    控制接口采用RS-232/RS-422和打RS-485等控制方式，使用捷成公司专用的PC控制软件进行控制，REF外接参考同步输入信号，采用BNC接口，可使矩阵在参考同步信号的场消隐期内切换，确保画面切换质量。

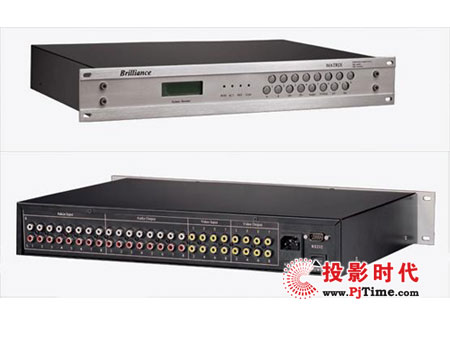

艾威盛 VIDEO 视频矩阵切换器

   专业从事视频图像处理、 多媒体信号通道及控制技术等领域的产品研制、开发和生产厂商――艾威盛科技拥有众多规格的VIDEO 视频矩阵切换器产品。具体有：8路进 8路出 视频矩阵切换器、2路进 4路出 视频矩阵切换器、16路进 16路出 视频矩阵切换器、32路进 16路出 视频矩阵切换器、32路进 32路出 视频矩阵切换器、48路进 16路出 视频矩阵切换器、128路进 16路出 视频矩阵切换器、128路进 32路出 视频矩阵切换器、128路进 64路出 视频矩阵切换器、128路进 128路出 视频矩阵切换器、48路进48路出 视频矩阵切换器。每一规格的产品还同时兼容它多种规格。

8路进 8路出 视频矩阵切换器

• 输 入：--
• 输 出：--
• 增 益：0dB
• 输 出：48路VIDEO信号
• 视频阻抗：75Ω
• 视频格式：复合视频
• 接 口：BNC
• 视频制式：支持所有制式
• 最大电平：0.5-2 Vp-p
• 电 源：100-240V/AC 50/60Hz
• 功 能：掉电现场保护、网络控制、面板操作、计算机RS-232(RS-485)、红外遥控、可选加外接红外键盘


彩讯 VIDEO矩阵切换器

    彩讯科技TMX-VIDEO系列矩阵切换器 是对VIDEO进行切换和分配的切换设备，它可同时将多路VIDEO输入信号分别切换到任何一个或多个输出通道。

    该设备具有断电现场保护功能，能保存设备关机前的工作状态，具备与计算机联机使用的RS-232通讯接口，并提供通讯协议和演示程序，方便联机使用。

    视频矩阵切换器采用新型的LED面板显示和轻触式按键确保状态显示更加直观，更加合理，设备操作更加简便 。

    本产品广泛应用于需要切换和选择VIDEO信号的各类场合，如：广播电视、大屏幕投影电视、电化教育、电视电话会议、多媒体会议室等。
