数字信号分配器-DVI/HDMI产品一览

DVI数字信号分配器

DVI分配器

    作为一种新兴的技术、DVI的应用越来越引起人们的重视。DVI技术是在液晶、等离子等数字化显示技术日益普及的背景下产生的。为了减少模拟到数字的转换环节，很多新型的显示器增加了DVI输入口，计算机显卡也相应的有DVI输出。在新老设备同台献技，众多厂家竟相争辉的时代，为了顺利的实现各种设备的互连，DVI传输与转换设备应用而生。为了适应显示科技发展的需求，许多的信号设备生产厂商都推了DVI产品，如CREATOR、兆科、格芬、克莱默等都研制出了系列DVI产品。

DVI分配器具体以下两大特征：

一、速度快

　　DVI 传输的是数字信号，数字图像信息不需经过任何转换，就会直接被传送到显示设备上，因此减少了数字 → 模拟 → 数字繁琐的转换过程，大大节省了时间，因此它的速度更快，有效消除拖影现象，而且使用 DVI 进行数据传输，信号没有衰减，色彩更纯净，更逼真。

二、画面清晰

　　计算机内部传输的是二进制的数字信号，使用 VGA 接口连接液晶显示器的话就需要先把信号通过显卡中的 D/A （数字 / 模拟）转换器转变为 R 、 G 、 B 三原色信号和行、场同步信号，这些信号通过模拟信号线传输到液晶内部还需要相应的 A/D （模拟 / 数字）转换器将模拟信号再一次转变成数字信号才能在液晶上显示出图像来。在上述的 D/A 、 A/D 转换和信号传输过程中不可避免会出现信号的损失和受到干扰，导致图像出现失真甚至显示错误，而 DVI 接口无需进行这些转换，避免了信号的损失，使图像的清晰度和细节表现力都得到了大大提高。

CREATOR DVI-S4分配器

　　DVI信号的速度快、画面清晰的两大特点促使越来越多的设备都加进了DVI接口，这使得工程中接触DVI的机会也随之增多，为了顺应这种变化，信号设备类厂商也相继推出了一系列DVI信号处理类产品。

　　DVI-S4分配器是CREATOR 公司推出的一款一分四的DVI分配器，在具有DVI产品固有优势的同时，还有效的降低了系统的成本，增强了系列的稳定性。如：在多媒体应用系统中，往往需要四个数字显示终端显示同一DVI信号源的画面。在DVI1.0标准下,其最高的信号传输速率高达1650M Hz,有效应用距离为5米。如果为每一显示终端配置一个DVI信号源，这样既增加了系统成本，又大大降低了系统的可靠性。DVI－S4切换放大器产品专为解决这类工程问题而设计的。该设备支持一路DVI信号输入，四路DVI信号输出。本设备与DVI 4X1配合使用，还可以实现DVI 4X4的切换分配器。

产品特性：

　　1.支持最高分辨率高达1600×1200@60Hz；
　　2.支持1路DVI-D母端子输入；
　　3.支持4路DVI-D母端子输出；
　　4.输出传输距离最大可达7米应用范围；
　　5.支持输入，输出信号指示；
　　6.输入支持Windows即插即用

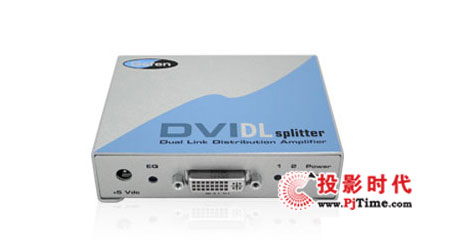

Gefen DVI 分配器 T-DVI-142DL

Gefen HDMI 分配器

    作为著名的影音器材周边配件厂商，Gefen针对高清视频信号传输上颇有成就，并针对分配器推出了几种型号的产品，包括DVI与HDMI产品，其中DVI分配器产品下又有多个型号：EXT-DVI-142DL、EXT-MINIDVI-142、EXT-HD-144等。

    EXT-DVI-142DL 上一款1*2的双联分配器，DVI 双联分配器允许拥有双联DVI输出端口的电脑同时连接到两台或更多的DVI双联显示器上。它使一个灵活的分配器，当两台或更多DVI双联分配器联合起来使用的时候可以成为一个更大的分配器。

    工作原理：

    使用一根DVI双联电缆将DVI双联信号源连接到DVI双联分配器的输入端口。它有两个双联DVI输出端口。DVI输出1是祝连接端口，用于连接主显示器，DVI输出2跟随主显示器

    标准配置：

DVI双联分配器
一根5伏电源
一根6英尺双联DVI电缆（公－公）

    性能：

将一路双联DVI信号分配至两路或多路双联DVI显示器
使用高质量的DVI电缆来连接
支持同时显示
支持720p、1080i和1080p分辨率
支持HDCP兼容设备
支持DVI兼容监视器的DDWG标准
安装便捷

宽博基业CVS-162

视音频切换器

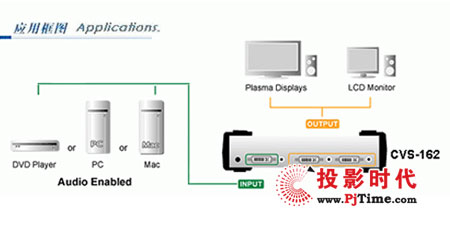

    宽博基业CVS-162视音频切换器是用于把一路DVI视频信号分配为多路DVI视频信号输出的设备。CVS-162有一路DVI视频输入，两路DVI视频输出，有1路音频输入，两路音频输出。支持高分辨率数字视频信号的分配。

    CVS-162结合了DVI接口的视频分配功能与高质量的立体音效，为多媒体的功能运用建构了开创性的新方向。

CREATOR HDMI-S4

    在多媒体应用系统中，往往需要四个数字显示终端显示同一HDMI信号源的画面。在HDMI1.0标准下，其最高的信号传输速率高达165MHZ(4.95Gbps),有效应用距离为25米。如果为每一显示终端配置一个HDMI信号源，这样既增加了系统成本，又大大降低了系统的可靠性。

    HDMI-S4切换放大器产品专为解决这类工程问题而设计。该设备支持一路HDMI信号源输入，四路HDMI信号输出，与HDMI-4*1配合使用，还可以实现HDMI 4*4的切换分配器。

Gefen HDMI 分配器

    作为著名的影音器材周边配件厂商，Gefen针对高清视频信号传输上颇有成就，并针对分配器推出了几种型号的产品，其中有四款针对的是HDMI接口，它能够支持1080p无损信号的传输，同时这样的信号分配器内部还带有色彩补偿和对比度优化功能，此外，还设计有光纤数字接口、模拟音频信号传输接口。

    Gefen 分配器有四个型号，分别是EXT-HDMI-142、EXT-HDMI-143、EXT-HDMI-144、EXT-HDMI-148，可以将1路信号输入变成2~8路分配到2~8台HDTV显示器，可用于机顶盒、DVD播放器、D-VHS游戏机和其他带有HDMI输出的设备。

EXT-HDMI-143

    Gefen HDMI 分配器是一个很灵活的方案来整合多台显示器。当两台或更多HDMI分配器连接共同使用的时候，就成为了一个更大的分配器。使用时，用HDMI线缆将HDMI信号源和HDMI分配器的输入端口连接起来。分配器有2~8个输出端口，输出端口1是主输出，连接到主显示器上。其它输出端口服从主显示器。

下面我们以8路分配器为例说明Gefen HDMI 分配器的性能：

利国电子HDMI分配器

    HDMI与DVI一样是一种新起的技术，由于HDMI可无损的传输高清数字视频信号与数字音频信号，因此，相比DVI，HDMI来得更先进，由于技术的限制，能生产出HDMI设备的厂商还不是很多，另外，HDMI在系统工程中的也应用还不是太广泛，不过，由于HDMI在技术上有极大的优势，相信在不久的将来会有广泛的应用。

    在国内，利国在系统控制、切换及信号处理方面一直走在前沿，在HDMI分配器的研发上，北京利国电子推出一款HDMI（High-Definition Multimedia Interface）系列新品一进十六出HDMI信号分配器HD-1*16，该产品可无损的传输高清数字视频信号与数字音频信号。

   　HD-1*16分配器提供1路HDMI信号输入，16路信号输出，利用HDMI信号兼容DVI信号的特点，也可以通过此设备无损的传输DVI信号。支持即插即用，具有检测有无HDMI信号输入与输出端有无显示设备的功能。并能够重新配置E-EDID数据。安装方便，操作简易。

  　此外，利国电子研发的HDMI系列产品，其以领先的数字视音频技术及稳定的系统性能，深受国内外用户的青睐并大量出口国外。相信在不久的将来，HDMI系列产品也会在国内得到普及并得到广泛应用。.

宽博基业HDMI分配器(CHD-104/108)

    CHD型HDMI分配器可实现同时反1路HDTV视频源(机顶盒、DVD播放器，其它带HDTV设备及电脑图像卡)分配到四个(CHD-104)或八个(CHD-108)不同的HDTV显示设备上。HDMI通道均支持HDMI/HDCP协议，可应用在家庭影院，数字影院，多媒体教学，公共或商业信息显示等场合。

    产品特点：

    支持分辨率：1600*1200(60HZ)HDTV;480i,480p,720p,1080i,1080p;
    兼容HDMI，2和DVI1.0
    自动检测视频源的类型和显示器的类型
    全部数据通道支持HDMI/HDCP协议
    支持宽博HDMI/DVI远距离光传输产品
