从ISC2007 看大屏幕拼接发展趋势

更高分辨率、更大尺寸

    2007年4月25-27日IS China展会移师北京在北京展览馆举行，这是IS China展会第五次举办，基础稳固，更成为中国视听及电子通讯系统集成设备业的重要年度盛会，获得多家国际及本土知名业界供应商鼎力支持。在IS China展会上，国内外主流大屏幕拼接厂商几乎都登场，占据整个展会的半壁江山。

IS China展会 大屏幕拼接厂商占据半壁江山

    如今天中国现正大力投资于各大型基建项目如公路、铁路及机场，以致教育及人才培训各方面。另外，2008年度奥林匹克运动会及2010年的世界博览会即将陆续召开，预期中国对先进的视听设备及电子通讯系统的投资将是庞大而惊人的。因此，本届IS China堪称是大屏幕拼接产品最全面的一次大集合。业内各路高手云集，纷纷使出看家本领，背投模块、软件和硬件无缝拼接、处理控制器等产品纷纷亮相，体现了当今大屏幕发展的最新趋势，总的来说，大屏幕拼接产品主要体现在以下的几个方面。

    与往届展会相比，今年IS China展会中，大屏幕拼接显示系统在分辨率上有了较大的提高，这点体现在背投接拼系统的上可表现为提供高分辨率的厂商增多，单元的尺寸也在扩大如：

    大道龙晴系列DLP投影机，采用单片0.95英寸的DMD芯片，物理分辨率达到SXGA+(1400*1050)，此外屏幕部分采用高增益宽视角复合屏幕，使得显示墙的亮度以及画面的质量有了较大的提高。

    赛丽SLDP+系列拼接显示单元，采用最新的DLP技术，分辨率达到SXGA+，同时还具备自动识别能力自动智能亮度调节功能，以及RGBCMY六色域独立调整功能，为显示单元的显示质量提供了有力的保障。

    除此之外，Lumens公司也提供了两款具有SXGA+分辨率的产品，分别是DP623以及DP823。且单元投影尺寸也由最高的84提高到100。

    彩讯TRX60D6系列DLp显示单元，分辨率均达到了SXGA+，单元尺寸有67、80、84三个规格。
Abebe AM-150 DLP投影系统，采用3片0.95英寸的DMD芯片，分辨率达到1400*1050，单元尺寸可做到150英寸。

    在此次展会上，新型技术的应用，如LCOS技术的应用使得单元的分辨率达到1920*1080，在此次展会上鸿源科技推出采用lcos技术高清多媒数字显示单元分辨率达到1920*1080；Sysview公司也此次展会上展示了采用LCOS技术的光机系统，分辨率达到1920*1080，尺寸可以做到71英寸。

    另外，高分辨率、大尺寸在无缝拼接显示系统上也有明显的进步，随着投影技术的进步，投影机分辨率达到SXGA+与QXGA并非难事，表现在屏幕上，高清屏幕的出现以及超大的整张无缝拼接屏幕的应用为显示系统向高分辨率、大尺寸发展提供了便利条件。

背投拼接与无缝拼接显示系统各显其能

    背投拼接与无缝拼接显示系统是目前大屏显示系统应用最为常见的两种技术，在此次展会这两种技术的展示也较多，谁好谁差更是无法比较，背投拼接系统成本低，系统扩大实现简单，但是无法完全消除拼缝；无缝拼接显示系统由多台投影机与整张的屏幕形成一个整体，系统费用高，规模不能再扩充，但是可以完全消除拼缝。

    在此次展会上，VTRON在150平米的展位上展示了一套50″3×6（XGA）高清晰高分辨率数字拼接系统和一套80″2×4（SXGA+）高清晰高分辨率数字拼接系统。

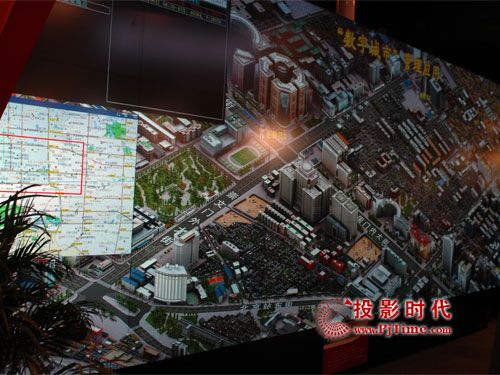

VTRON 3×6（XGA）高清晰高分辨率数字拼接系统

     另外GQY、赛丽、彩讯、大道等厂商都有展示；在无缝拼接显示方面在展示技术的同时，我们可以看到系统工程商与专业屏幕厂商、以及专业投影机厂商之间的合作更加的紧密，如宝视投影屏幕与3dp投影机联合展出了一款2*3的非平面无缝拼接显示系统、华控与傲龙投影屏联合展出，上海金桥、视图尔特与巴可投影机联合展出一套2*5的无缝拼接显示系统等等…。

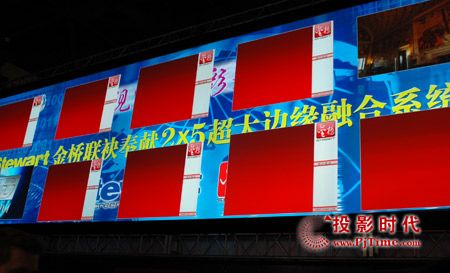

2*5超大边缘融合系统

背投拼接箱拼缝更细小

    ISC无疑是展示拼接产品和技术最理想的平台，拼接历来是ISC展会的最大亮度，在展会现场到处都可看到各种形式的大屏幕拼接产品， 各系统厂商通过ISC竞相展示自己的设备制造、集成技术和能力，提升品牌影响力。对于大屏拼背投拼接系统，接缝的大小一直是各个厂商竟相追逐的焦点，每一次ISC的举办，我们都有看到幕墙中背影单元间的物理拼缝在不断的缩小，例如在本届展会中，威创公司展示的大屏幕数字拼接显示墙体单元之间的间隙仅0.3毫米，如不细看，很难发现有拼接的痕迹存在(如上图：VTRON 3×6（XGA）高清晰高分辨率数字拼接系统)。

液晶显示墙拼接墙首度展出

     在今年的IS China 展会上，液晶拼接显示系统首度亮相，在展会现场，博睿科技展出了两款Brillview-LCD液晶拼接墙，液晶拼接墙以超大面积液晶显示器为基本显示单元，能够做到任意大小的拼接系统。物理分辨率极高，图像清晰，是理想的大屏幕显示终端。

Brillview液晶拼接墙

边缘融合技术功能更强

    在大屏幕无缝拼接系统中边缘融合处理器是一个极为重要的组成部分，它协调各投影机的信号分配，并对投影机图像重叠区域的亮度和颜色进行调整，以达到整体画面色彩亮度的平衡。

    边缘融合技术的高低能直接影响融合后的显示效果，目前，边缘融合技术在对显示整体画面的融合与色彩的平衡上已经比较成熟，不过体现在本届展会上，边缘融合产品在功能上又有新的突破，具体表现在实现多通道方面的任一性，如华控推出了m*n的多边融合功能的处理器，可实现水平与垂直方向的多通道融合；另外伟景行推出了FreeWindow多视窗无缝显示系统，FreeWindow可将多路视频、RGB或者来自网络的图像信号，组织成一个连续的多通道画面中，每路输入信号都以独立窗口的形式出现，每个窗口的大小，位置，以及相互间的叠合透明关系可以用户定义。这些技术的应用使得整体的显示更加生动、灵活，显示的内容更加丰富。

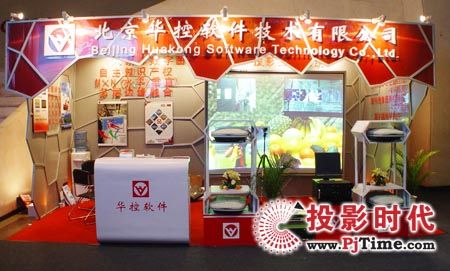

华控m*n多边融合功能的处理器

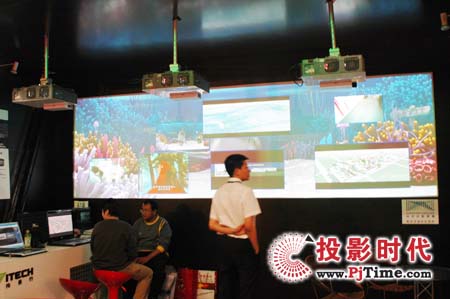

 伟景行FreeWindowTM多视窗无缝显示系统

控制软件功能更加强大

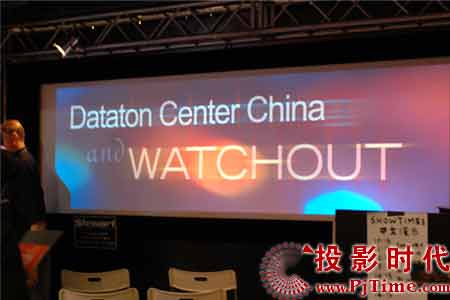

    在本届展会上，大屏幕控制软件的发展表现为应用软件数量上的增加，以及功能的完善。在展会现场，Dataton 推出的WATCHOUT控制软件，把由三台投影机共同投出的画面完美融合并实现各种功能，与硬件形式的控制系统相比，软件形式的控制软件丝毫不逊色。

    除Dataton 推出的WATCHOUT外，在此次展会上，VTRON也推出了一款拼接墙应用管理系统方案-SOFTWARE，大道推出了IAB SDK行业应用备份SDK软件。

各种显示技术共同发展

    在此次展会中，汇集了各种显示技术的在屏显示产品，包括主流的DLP背投影显示技术和技术比较成熟的欧丽安PDP等离子拼接显示系统，另外，在此次展会中还首次展示了液晶拼接显示墙产品。而在背投影拼接系统中，IS China展会突出特点还表现在LCOS技术的应用。

    在本届 IS China展中，江西鸿源数显展出采用LCOS技术的大屏幕拼接显示系统，此外，Sysview公司也此次展会上展示了采用LCOS技术的光机系统，以及采用此LCOS机芯构建的大屏幕拼接显示系统，另外，据Sysview展会的工作人员透露，Sysview在未来一年内有望在中国内地设置LCOS芯片生产基地，相信到时，LCOS技术将会有更大的发展。

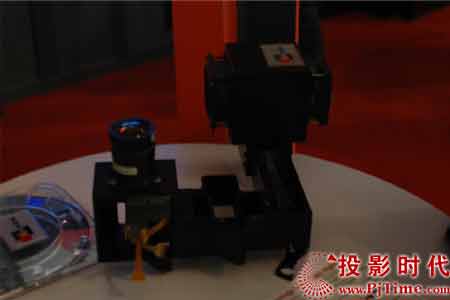

SysView LCOS芯片和光机

产品应用以方案为主突出应用概念

    随着各种信息类型的不断扩展以及系统运行复杂性的不断提高，交通、能源、安全、军事等越来越多的行业需要建立能够事例整合多路信号的超大屏幕显示系统，而该系统已经成为任何控制室的主要核心。但是对于不同的行业，对产品、对整个系统的功能的要求各不相同，为此本届展会另一突出特点是，对单个产品的介绍相对较少，重点突出应用的概念。针对各行各业的专业解决方案成为本届参展商们展示的重点。

    在此次展会上，大道专业针对水利水务行业、交通行业等特定行业的解决方案在彩页与展会上进行了专业的介绍，可见其重视程度；而GQY则把其运用于北京奥运指挥中心的系统解决案例搬到了展会现场；另外，威创、金桥等行业领先厂商，都专业展示了应用于特定行业的解决方案。

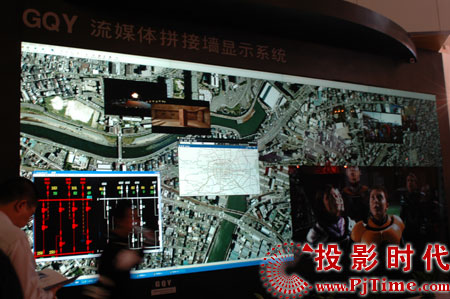

GQY流媒体拼接墙显示系统(道路交通)

各种技术相互融合、渗透

   在2007 ISC展览会上，GQY公司推出最新潮概念——流媒体拼接墙显示系统，该系统由8块80英寸SXGA＋高清晰大屏幕拼接墙、流媒体图像拼接处理器、移动多媒体网络及IPRemote系统软件等组成，本系统融合了当今大屏幕显示、流媒体信号处理及移动多媒体通信领域的最先进技术，使三个子系统由传统的孤立走向了统一。

    在威创展示区，一款威创IDB交互式数字商务系统与大屏幕拼接系统结合于一起，人们在IDB上传递的信息均可在几乎同一时间内传递到大屏幕拼接系统上，威创能过IDB交互式数字商务系统把交互的概念提升到人与大屏幕拼接系统的层面上。
