视质量为生命 威泰嘉视(V-Tech)科技

    北京威泰嘉视科技有限公司一家专业从事视/音频信号“转换－切换－传输”设备的供应商，采用先进的美国V-Tech专业音视频技术，致力于为客户提供高效的视频处理解决方案。

    目前，V-TECH产品主要为：宽带（超宽带） RGB 矩阵切换器、视 / 音频 A/V 矩 阵切换器、计算机界面接口、多媒体切换器、视频信号扫描转换器及双绞线传输切换、DVI 系列及光纤、网络传输切换等设备。经过数年的发展，威泰嘉视的产品已广泛应用于各种大屏幕显示系统中，深得广大用户的支持与信赖。

    特别是在大型矩阵方面，V-TECH推出了VX系列HV/HVA RGB矩阵切换器，该系列矩阵切换器最大的最点是通过系统软件输入输出路数可由用户自行定义，即一款128＊128规格的矩阵，用户可以根据实际的需要在固有接口总数内自行分配输出端口数和输入端口数目，具有很大的灵活性。

V-Tech RGB矩阵

    V-Tech 的矩阵均采用彩色触摸屏作为前面板控制，I/O状态一目了然，所有控制轻轻点触即可完成；并有中、英两种菜单，适合跨区域使用；控制方式还有RS232接口实现级联分址控制而且还提供NET接口，可通过局域网或Internet远程控制对矩阵切换器进行有效的管理和控制；还可以提供串口协议，和中央控制器等设备进行友好通讯。对RGBHV、RGsB、HDTV、分量视频、S-Video视频进行切换。通过频谱扫描仪测试，视频在满负荷状态下为400MHz(-3dB)。音频标准3.55mm标准输入和输出音频接插件输出为平衡不平衡立体声，在矩阵上就可对音量大小进行控制。

    下面我们就威泰嘉视的产品系列进行进一步的了解。

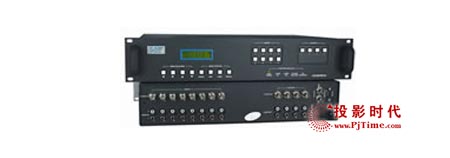

RGB矩阵切换器系列

   功能：VX 系列是 V-TECH 公司的宽带 RGBHV 计算机视频矩阵切换器，广泛应用于大屏幕显示系统中对需要显示的计算机或工作站 ( 及音频 ) 信号进行选择切换。

    VX 系列具有高稳定性、高可靠性，该系列有 RGBHV ( 只有计算机视频 ) 和 RGBHVA(A-AUDIO) 两个类别。

特性：

◆ 前面板 LCD / LED 切换器模式和状态显示
◆ 具有微处理器和存储器的“快速转换”
◆ (Quick Switcher) 的前面板
◆ 75 Ω 视频输入 / 输出阻抗， BNC 接插件
◆ 同步信号输入 510 Ω /75 Ω 阻抗选择 (8 × 8 以上 )
◆ 300MHz (-3dB) 带宽
◆ 支持复合视频 /RGB 独立控制模式
◆ RS232/RS422 ( 串接接口 ) 控制
◆ RS232 界面软体控制可实现自动定时切换
◆ 具有外同步 (GENLOCK) 输入 / 输出接口
◆ 铝合金外壳可以装配到标准 19 寸机架上

具体产品有：VX84HV 、VX88HV、VX128HV、VX168HV、VX1616HV、VX2412HV、VX2424HV、VX1224HV、VX3216HV、VX1632HV、VX3232HV


大型矩阵切换设备

    功能：V-TECH 宽带大型 RGBHV 矩阵切换设备，主要应用于大型大屏幕投影显示系统中做为枢纽中心，对所需显示的计算机、工作站视频信号进行切换 ( 分配 ) 的专业设备。 V-TECH 的 VXH128 系列是分箱式结构，具有高稳定性、高可靠性。

特性：

◆ 大型设备，最多支持 128 路计算机视频输入 /128 路计算机视频输出
◆ 通道频宽： 350MHz (-3dB)
◆ 可程式化虚拟矩阵结构：可由编程来组合最多至 32 个
　 虚拟矩阵。第一个虚拟矩阵可有 20 个预设存储空间
◆ 图形界面，使用 32 位 ARM9 处理器及完整网络 TCP/IP协议，及 RS232/RS485/USB 控 制接口，可实行远程控制及状态监控
◆ 8 英寸高分辨率真彩色 LCD 状态控制触摸屏，可实行近距手动控制
◆ 前面板 USB 鼠标接口，方便的操作控制
◆ 双电源备用系统，当主电源发生故障时，备用电源可自动进行取代，且警告系统亦将启 动。此热插拔电源系统可使系统在无断电维修状况下保持工作状态
◆ 自动温控冷却系统使矩阵在安全温度范围内保持工作
◆ Video Genlock ( 外同步 ) 此矩阵设有广播用的外同步输入，使矩阵切换于垂直遮没期，可 达到完整的无缝切换目的
◆ 分箱式结构，便于运输和安装

具体产品有：VXH128-42HV  2单元、VXH128-48HV 3单元、VXH128-64HV 3单元、VXH128-96HV 5单元、VXH128-128HV 5单元。

视/音频矩阵切换器系列

    视/音　立体声具体产品：VAX84RCA、VAX88RCA；

    视/音平衡与不平衡立体声产品VAX84B、VAX88B、VAX128B、VAX168B、VAX1616B、、VAX2412B、VAX2424B、VAX3216B、VAX3232B

功能：

    V-TECH 的视音频矩阵能提供高性能的视频带宽，最小为 200MHz ，即使矩阵的规格增大，带宽也不会受到损失。每个矩阵都会有易操作的前面板控制菜单、 RS232 和 RS422 远距离控制通讯端口，还提供同步锁定功能。 VAX 系列视音频矩阵可以切换多种高解晰度的视频信号到各种不同的显示终端，如 NTSC 制式和 PAL 制式，复合视频和 S 端子视频，以及平衡与不平衡立体声音频或普通立体声 。每一种矩阵切换器的外形规格都是 2U 或 3U 的 19 英寸标准铝质金属机柜。

特性 :

◆ 前面板 LCD/ LED 切换器模式和状态显示
◆ 预存 16 或 8 组切换模式
◆ RS-232 串接通讯端口
◆ 视音频分离控制
◆ 同步锁定 (GENLOCK) 功能，提供同步锁定环路端口
◆ 音频输入端音量衰减控制 (B 系列 )
◆ 静音及静像功能
◆ 平衡 / 不平衡立体声音频输入 / 输出
◆ 自动的节电模式
◆ 前面板预置观察功能
◆ 同步锁定 LED 显示
◆ 用户使用状况 LCD 、 LED 状态报告
◆ 掉电现场保护功能

大型视频矩阵切换器

功能：

   V-TECH 大型视频矩阵切换器主要应用于大型大屏幕投影显示系统中做为视频枢纽中心，对所需显示的各种视频信号进行切换 ( 分配 ) 的专业设备。 VHV 系列具有可程式化虚拟矩阵功能，可由编程来组合为数个虚拟矩阵。V-TECH 的 VHV48B 系列具有高稳定性、高可靠性。

特性 :

◆ 大型设备 , 最多支持 128 路视频输入 /128 路视频输出.
◆ 通道频宽： 350MHz (-3dB)
◆ 可程式化虚拟矩阵结构 ：可由编程来组合最多至 32 个虚拟矩阵。第一个虚拟矩阵可有20 个预设存储空间。
◆ 8 英寸高分辨率真彩色 LCD 状态控制触摸屏，可实行近距手动控制。
◆ 前面板 USB 鼠标接口 , 方便的操作控制 .
◆ 双电源备用系统，当主电源发生故障时，备用电源可自动进行取代，且警告系统亦将启动。此热插拔电源系统可使系统在无断电维修状况下保持工作状态。
◆ 自动温控冷却系统使矩阵在安全温度范围内保持工作。
◆ Video Genlock ( 外同步 ) 此矩阵设有广播用的外同步输入，使矩阵切换于垂直遮没期，可达到完整的无缝切换目的。
◆ VHV 系列视频矩阵可以切换多种高解晰度的视频信号到各种不同的显示终端，如 NTSC制式和 PAL 制式。

混合型矩阵切换器

功能：

    V-TECH 的 VXD 系列 VGA/ 视 / 音频矩阵切换器是为满足当前的应用需求而提供的高性能的视频解决方案。 VXD 系列把计算机视频 / 视频 / 音频 3 种信号高度集成在一个箱体内，使得应用更加方便灵活。由于应用了最新的技术， V-TECH 的 VGA/ 视 / 音频矩阵能提供高性能的视频带宽为 260MHz ，即使矩阵的规格增大，带宽也不会受到损失。每个矩阵都有易操作的前面板控制菜单、 RS232 远距离控制通讯端口，还提供同步锁定功能。 VXD 系列 VGA/ 视 / 音频矩阵可以切换多种高解晰度的计算机、视频、音频信号到各种不同的显示终端，如 NTSC 制式和 PAL 制式，复合视频以及立体声音频。使它们在一个完整的产品里面作到一系列的分配放大和切换。每一种矩阵切换器的外形规格都是 2U 的 19 英寸标准铝质金属机壳。

VXD62

产品介绍：VXD62 6进2出；VXD64 6进4出；VXD82 8进2出；VXD84 8进4出

特性 :

◆ 友好的用户控制界面
◆ RS-232 串接通讯端口
◆ 组合模式可接需 VGA/ 音频或视频 / 音频组合
◆ VGA/ 视频 / 音频可分别独立切换控制
◆ 外同步控制输入输出接口
◆ 静音及静像功能
◆ 立体声音频输入 / 输出
◆ 前面板 LCD 状态显示报告具有 GENLOCK 接口 ( 外同步接口 )
◆ 自动节电模式
◆ 便捷的前面板存取操作
◆ 用户使用状况 LCD 、 LED 状态报告
◆ 掉电现场保护功能

VGA矩阵切换器

功能：

    V-TECH 的 VGX 系列 VGA 矩阵切换器是为满足当前的应用需求而提供的高性能的视频解决方案。由于应用了最新的技术满足了部分习惯于采用 HD15 型接口传输计算机信号的客户需求， V-TECH 的 VGA 矩阵切换器能提供高性能的视频带宽为 260MHz ，即使矩阵的规格增大，带宽也不会受到损失。每个矩阵都有易操作的前面板控制菜单、 RS232 远距离控制通讯端口，还提供同步锁定功能。 VGX 系列 VGA 矩阵切换器可以切换多种高解晰度的计算机信号到各种不同的显示终端，矩阵切换器的外形规格都是 2U 的 19 英寸标准铝质金属机壳。

VGX44HD

产品介绍：VGX44HD VGA4进4出；VGX64HD VGA6进4出；VGX84HD VGA8进4出

特性：

◆ 友好的用户控制界面
◆ RS-232 串接通讯端口
◆ 外同步控制输入输出接口
◆ 前面板 LCD 状态显示报告
◆ 具有 GENLOCK 接口 ( 外同步接口 )
◆ 自动节电模式
◆ 便捷的前面板存取操作
◆ 用户使用状况 LCD 、 LED 状态报告
◆ 掉电现场保护功能

双绞线系列

VTP70TA发送器，VTP70RA接收器

功能：

    VTP 实现了通过 CAT-5e 网线传输高解析度 VTP 系列应用最新技术并采用内部 CPU 实现智能化补偿， VTP 不但实现了通过 CAT-5e 网线传输高解析度 1280 × 1024 ，传输距离 1000 英尺 ，更重要的是它可以使所传输的信号完好地还原显示。 VTP100TA 需要与 VTP100RA 接收器组合使用。

VTP70TA发送器

特性 :

◆ 智能化补偿调整， 1000 英尺内随意调整
◆ 传输高解析度计算机信号 1280 × 1024
◆ 补偿调整方式多样化：前面板调整、界面调整、 RS232 调整
◆ 发送器视频具有一进二出
◆ 接收器具备 RGBHV 、 VGA 双输出
◆ 内置 220V 电源
◆ 前面板 LCD 显示补偿状态
◆ 人性化控制界面

    另外，V-Tech 公司还有一款收发器VTP100TA发送器，VTP100RA接收器 ，功能与特性与VTP70TA发送器，VTP70RA接收器相近。

VST40V 4进1出发送器

功能：

    VTS40V 是四路 HD15 型接口 VGA-UXGA 计算机视频和立体声音频输入，一路 RJ45 接口输出的选择切换器。 它有四路 VGA-UXGA 计算机视频输入和四路立体声音频输入，任意选择其中一路 VGA 信号和 ( 或 ) 一路立体声音频信号，输出到双绞线 (RJ45 接口 ) 上，通过 RJ45 接口可以将信号输送到 1000 英尺去显示。

特性 ：

◆ 四入一出选择功能
◆ 计算机视频与音频组合切换
◆ 具有自动定时切换功能
◆ 断电记忆功能
◆ 具有本地监视输出端口
◆ RS232 串口控制

DVI系列产品

DVI系列

VDVI-210 VGA转DVI；VDVI-120 DVI转VGA

功能：

    VDVI-210 是 V-TECH 新开发的模拟计算机视频信号转为数字 DVI 信号的转接器， VDVI-210 满足数字输入端口的大屏幕投影设备接收模拟计算机视频信号的需要，同时 VDVI-210 可以将传输的 DVI 信号输送到 20 米 以外， VDVI-210 同时具有 YPbPr 视频信号输入端口，使其具有二入一出功能。

特性 :

◆ LCD 状态选择与显示功能
◆ VGA 输入口最高分辨率达 1600 × 1200 × 75Hz
◆ 二入一出选择输出功能
◆ 预存多种解析度格式 , 任意选择
◆ 一个 HD15 型计算机信号输入口和一个 YPbPr 视频信号输入口
◆ 一个 DVI-D 输出口
◆ 输出信号的传输距离达到 20m
◆ YPbPr 输入口最高分辨率达 1080P60
◆ 后端显示器即插即用，自动检测负载，无负载自动关闭输出
◆ 可以调节图像亮度、对比度、时钟相位、水平位置和垂直位置
◆ 带有断电现场保护功能
◆ 可以通过 USB 口操控设备
◆ 可以设置为后端显示器的 EDID 参数或设置为本设备的 EDID 参数

VDR-100  DVI延长器

功能：

    VDR-100 是 V-TECH 的一款新产品， 是一款延长 DVI 计算机视频信号传输距离的传输设备。它有一路 DVI-D 信号输入和一路 DVI-D 数字信号输出。 VDR100 满足了大屏幕投影设备等数字输入接口设备长距离接收的 DVI 信号的需要。

一般数据：

电源 ............... +5VDC 500mA
尺寸 ............... 112 × 26 × 66mm
重量 ............... 50g
保修期 ............ 3 年

视频倍线扫描转换器

VSL3100

功能：

    V-TECH 这款产品 -VSL3100 主要功能是将视频信号转换为 RGB 信号输出，此产品采用最新的芯片和技术。是针对高端显示需要而开发的专业视频倍线 / 扫描转换器，它的输出解析度分别为： 640 × 480 ， 800 × 600 ， 1024 × 768 ， 1280 × 1024 ，可以根据输出要求来选择所需要的解析输出到显示设备。同时设备具有多种信号的输入和输出的接口，以满足不同的显示需要。

特性 :

◆ 高解析度输出，最高支持 1280 × 1024
◆ 多种解析度输出， 640 × 480 ， 800 × 600 ，1024 × 768 ， 1280 × 1024 任意选择
◆ 支持 DVI 输出
◆ 具有 2 路相同的计算机视频输出
◆ 支持4：3、16：9输出格式选择
◆ 支持 NTSC 、 PAL 、 SECAM 制式视频信号输入
◆ 支持 Y Cb/Pb Cr/Pr 高清晰视频插入
◆ 支持音频输入 / 输出
◆ 支持 VGA 信号输入
◆ 前面板 LCD 功能显示 , 全部菜单选择控制
◆ RS232 串口控制
◆ 标准 19 寸安装尺寸，安装方式灵活

    其它产品还有：VSL3100B、VSL3120

媒体展示切换器VSM4100

   VSM4100 是一种媒体展示切换器。其特点是具有复合视频、 S- 视频、 VGA 视频和音频输入输出组成的多媒体切换设备。复合视频 / 音频切换器包括四输入、一个输出， VGA 视频 / 音频切换器包括四输入、一个输出， S- 视频 / 音频切换器包括四输入、一个输出，另有多音频输入、一输出。 同时各自的音频信号输出与麦克风信号一起送到 PROG ( 混合 ) 音频输出。

    VSM4100 能够接受麦克风输入信号，并将麦克风的信号与主音频信号相混合形成“讲话接听”模式。具有 RS232 通信控制接口，提供视窗控制软件。 VSM4100 多媒体切换器是一种箱式的切换器安装于 19 寸标准机柜用于小型的展示系统。

特性 :

◆ 多种视频 / 音频输入 / 输出
◆ 音频信号增益调整和静音控制
◆ 麦克风输出具有混音功能及背景声控制
◆ 视频 75 Ω 视频输入 / 输出阻抗
◆ VGA 视频 350MHz (-3dB)
◆ 25K Ω 音频输入阻抗
◆ 100KHz (-3dB) 音频带宽
◆ RS232 接口控制
◆ 前面板安全锁装置

分配放大器

VDC80

功能：VDC80 采用最新的芯片和技术。是宽带视频分配放大器，针对高端显示需要而开发的，以满足不同（ N 制， P 制）视频信号分配放大显示的需要。

特性 :VDC80 每路输出都可以通过 PEAKING 旋钮进行调节，消除长距离的损耗及衰减，使每路输出都可以达到理想的显示效果。

VDHD40 VDHD20

功能：VDHD 系列为 V-TECH 针对部分用户推出的计算机视频分配放大器，能够提供 VGA/SVGA/XGA/SXGA 等专业高解析度视频信号分配放大，可处理 15 ~ 130KHz 高扫描频率图象视频信号。

特性 :

◆ 支持高分辨率显示
◆ 兼容输入 VGA/SVGA/XGA/SXGA
◆ 视频频宽 : 200MHz (-3dB)
◆ 支持长线驱动功能 ( 订制 )
◆ 输入同步阻抗匹配 (75/510 Ω )

VDA40N VDA60N VDA80N

功能：
VDA 系列是多路输出，高频宽的红、绿、蓝水平垂直分离式模拟信号分配放大器，能满足从高解析度的计算机及工作站到多台投影机和数据监视器的分配放大需要。

特性 :

◆ 视频频宽 : 300MHz
◆ 视频放大频宽 : 650MHz
◆ 0.7V ~ 1.0V 输出信号选择
◆ 兼容输入 : RGBS ， RGBHV ， RGsB
◆ RGBS ， RGsB ，和 RGBHV. BNC 缓冲输出
◆ 19 寸标准机柜安装尺寸

VJ231/VJ231A(长线驱动带音频 )

功能：VJ 系列为能够提供 IBM VGA/SUPER VGA/XGA/SXGA/UXGA/SUN/SGI 工作站等专业高解析度视频信号的转接，可处理 15 ~ 135KHz 高扫描频率图象视频信号；并提供长线驱动及音频转换功能。该系列共有四种型号： VJ231 ， VJ 231A ，分别为基本型，基本型加音频，长线驱动型，长线驱动型加音频。

特性 :

◆ 支持高解析度显示
◆ 兼容输入 IBM VGA/SUPER VGA/XGA/SXGA/ UXGA/SUN/SGI 工作站
◆ 视频频宽： 300MHz (-3dB)
◆ 高频增益补偿线性调整
◆ 支持长线驱动功能（限 VJ231 及 VJ 231A ）
◆ 支持平衡不平衡立体声输出（限 VJ 231A ）
◆ 输入同步阻抗匹配选择

传输线缆

高清晰传输电缆 VCB-26-100

功能：

    视频电缆－在显示系统中往往容易被忽视的，视频电缆在显示系统中是非常重要的环节， V-TECH 的高清晰传输电缆采用特别严格的材料与严格的技术要求而特别订制的专用视频电缆，电缆外屏蔽采用铝薄屏蔽，内屏蔽采用铝薄屏蔽＋金属丝网双层屏蔽。效果优于普通电缆。

    V-TECH 的高清晰传输电缆可通过 BNC 或 HD15 接头用于各种模拟信号的输入输出传输。这种高传输质量的电缆可以根据不同长度的需求和不同导体种类而制成各种不同的连接电缆，高清晰传输电缆可以保障从 NTSC/PAL 设备到 SUN 工作站或各种用 BNC 头或 15 针接口连接的计算机视频设备长距离到终端显示如投影机、显示器等的信号传输。以确保信号传输的品质。并可以提供各种长度不同规格的电缆线。



总结：

    V-Tech 产品线丰富，另外其产品无论在控制、带宽、稳定性，都有明显的优势，目前V-Tech公司在转换－切换－传输等领域已趋于行业的领先，V-Tech下一步将进一步朝着控制领域发展，力求做一个具备“转换－切换－传输－控制” 设备的完善系统设备提供商。目前，正是投影系统发展势头最好的时机，周边设备发展也在同步快速的发展，威泰嘉视视质量为生命，以“零返修率，客户100%满意”为目标，以致力与音视频信号处理方向的研究和发展为己任。为所有系统集成商、工程商、终端用户等提供更加完备、更加优良、更高性价比的设备。
