化繁为简还能省钱-多格式矩阵切换器

多格式矩阵的优点

　　随着社会的发展，大屏幕在教学，演示，监控，娱乐…….当面占据越来越重要的角色。大屏幕包括：CRT，DLP电视墙拼接，背投一体机，背投拼接，等离子，大尺寸液晶显示器，投影机，LED等等！随着信息量的不断增长，越来越多的会议室都在使用两台以上的大屏幕设备，甚至使用十几个，几十个单元的电视墙。为的就是能显示更多的信号量，还有不同类型的信号量！

　　在使用的会议室等场所，信号源也不单单是电脑的VGA信号，还有监控VIDEO信号，或者S-VIDEO信号……甚至是一个小型的多媒体功能厅，包含上述的几种视频信号格式并不奇怪。目前国内外AV产品的生产厂家的矩阵切换器的种类一般有AV/VGA/RGB三种类型，分别支持复合视频、VGA信号及RGBHV信号。一般工程商在选择配置矩阵的时候，往往分别配置AV矩阵、VGA矩阵各一台来管理一个多媒体功能厅的主要信号类型，一些少量的射频信号和S端子通过一些信号格式转化模块转成复合信号或VGA信号格式来处理。这当然也是一种常见的解决方法，但您必需花费AV矩阵、VGA矩阵还有一些信号转化模块为代价。另外，工程的复杂程度也将加大。相对来说，整套系统稳定性不免会下降！

　　在这个时候，如果用一台多格式矩阵(也称混合矩阵)，就可以解决不同信号的输入要求，采用多格式矩阵有几个明显的好处，尤其是在一个机箱既能满足当前需求又能满足预期的未来扩展这样一些简单的情况下，在节省成本的同时又能系统变得简单，下面我们介绍的这些多格式矩阵不光有模拟矩阵的还包括数模结合的矩阵。

CREATOR MAX 1301

    CREATOR的产品家族中的新秀MAX 1301混合矩阵采用高性能单片机，信号清晰，信号间无干扰，是专门为小型多媒体功能厅信号种类多，数量少的特点所设计。支持1路射频、4路Video/Audio、4路S-Video/Audio、4路VGA信号格式(每路带音频)，内置电视高频头，可以直接收看电视和选台功能。其重量级技术是专业级信号格式转换质量及倍线功能，所有信号经过MAX 1301都倍线成1024x768@85的XGA格式输出（带音频），在不同信号选择切换到投影上的时候连投影机的信号选择操作都可以省掉。另外再给您带来的一个惊喜：MAX 1301混合矩阵内置调音模块，3路MIC接口可以提供一个简洁的会议系统的基本功能。

    CREATOR MAX 1301混合矩阵带有断电现场切换记忆保护，LCD液晶显示、除了自身配置红外遥控器外，还提供RS-232通讯协议，支持电脑、控制系统等第三方设备控制。

CREATOR MAX-0808

    CREATOR MAX-0808是一款能处理多种信号的矩阵，支持DVI信号，VGA信号、HDMI信号、话筒等多种信号处理，输出高分辨率的HDMI信号、DVI信号、VGA信号。主要用于电视教学，指挥控制中心，会议厅、学术报告厅等场所。

技术参数：

- 对输入的各组（CVBS复合视频和S-Video超级视频）经切换后，转换成计算机视频信号，并可以设置三种分辨率
   SVGA 800×600 ＠60Hz
   XVA 1024×768 ＠60Hz
   SXGA 1280×1024 ＠60Hz
   能适应各种制式（包括NTST、PAL、SECAM）的CVBS（复合视频）和S-VIDEO的信号源
- 设有三路话筒输入（前面板一路、后面板两路）设有独立的话筒音量电路，并可将话筒插入到主音频信号中
- 带4路高带宽VGA输入号切换功能
- 支持CATV的接收
- 支持VIDEO（CVBS），S-Video的亮度，对比度，饱和度可调。
- 具有红外遥控功能，串行控制功能
- 内部带有记忆器，带断电恢复功能

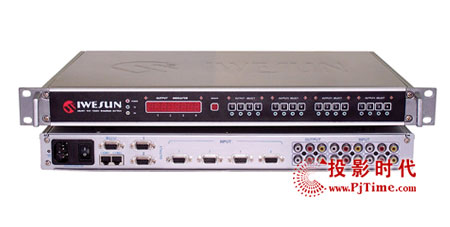

艾威盛VGA加音频信号切换器

 　　北京艾威盛科技发展有限公司成立于1999年5月， 是经北京市科学技术委员会认定的高新技术企业，专业致力于研发、生产为各种视频图像设备、计算机显示信号以及高分辨率RGB图像信号的显示、切换而设计的高性能智能矩阵切换器设备。

　　艾威盛公司生产的2100系列矩阵切换产品，型号规格齐全，是成立以来的第三代新产品；新产品达到广播级标准，性能稳定，技术领先，升级产品一改业内常用的工业机箱单调的颜色，简约时尚，绿色环保。外观更精致，操作更人性化，得到了广大用户的认可。

　　艾威盛公司的矩阵产品规格齐全， 具有AV、Video、Audio、分量、VGA、RGB等众多信号切换器系列，以及众多规格的产品，同时艾威盛还为用户充分考虑，提供了一系列的组合方式，如：VGA加音频信号切换器系列产品SPB2101-2107/SPA2101-2107，分别为VGA信号加平衡音频信号切换器和VGA信号加非平衡音频信号切换器。

　　艾威盛VGA加音频信号切换器系列产品从4*2到16*16具有多种规格产品，接口分别采用15芯D型VGA接口，音频部分采用5BNC接口（平衡）/ RCA接口（非平衡），支持：640×480、800×600、1024×768、1280×1024、1600×1200等多种分辨率，控制方式采用前面板按键（先选输出再选输入完成切换）、计算机RS232（RS485）、红外遥控、网络控制等，另外，还具有掉电现场保护、协议升级功能，RS232控制口1个（可选加1个RS485口）；VGA和AUDIO信号可分控， VGA与音频通道同、异步切换。

VGA+VIDEO+AUDIO混合矩阵切换器

艾威盛

　　艾威盛 8路8进VGA+VIDEO+AUDIO混合矩阵，可以输入8VGA+VIDEO+AUDIO信号，输出8路VGA+VIDEO+AUDIO信号，最大电平0.5-2VP-P，格式包括VIDEO、AUDIO(Analog),HV(TTL)分辨率支持格式：640*480、800*60、1024*768、1280*1024、1600*1200，带宽350MHZ。

   另外，该混合矩阵还具有掉电现场保护、网络控制、面板操作、计算机RS232(RS-485)，红外遥控、可选加外接红外键盘。

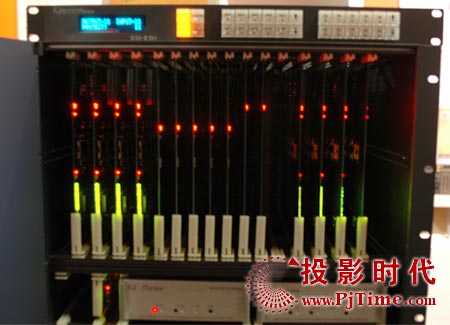

模块化、插拔式－大连科迪

    目前，我们所说的多格式矩阵，大多都是指在同一个物理机箱中处理多种信号格式，并非多种信号之间的互切，在这方面，有着十多年矩阵生产研发经验的大连科迪推出的矩阵最为灵活，大连科迪旗下的矩阵切换产品均采用进口电子元器件，STM表贴技术，全模块化设计，插板式结构，信号采用分层传输，各线路板独立接地，且所有电路板全部支持热插拔，这意味着科迪的每一款产品都可以根据用户定义设计成满足各种信号格式的多格式矩阵，具都具有以下特点。

    1、支持信号种类多，接口先进：

    科迪矩阵采用国际最先进的电路设计结构，各种信号分层传输，矩阵内部可同时传输VGA(RGBHV)信号、复合视频、YUV信号、YC信号、立体声音频等多种信号。可根据用户需求视频采用15HDF、5BNC、S端子、BNC端子等多种端子，音频采用3PIN（三端压线）端子，平衡、非平衡传输均可。其多格式矩阵可以将VGA、RGBHV、模拟视频、YUV分量视频以及音频信号混插在一个机箱内，并且可以对各种信号进行单独或者同时切换，将多个矩阵的功能在一个矩阵上实现，为用户提供了便捷的控制方式，同时，也在一定程度上为用户节省了成本。

    2、模块化设计、插板式结构：

    电路板之间独立走线，选用进口优质元器件，隔离度高，具有极强的抗串扰能力；系统内所有的电路板均支持热插拔，维护时只需将有问题的电路板取出更换掉即可，为系统维护带来了极大地方便，保障了系统集成商在客户心中的美誉度，并且插板式的结构特点，还使得科迪矩阵的规模从16×16进行任意的扩容，最大可至512×512。

    另外，科迪矩阵这种先进的模块化设计、插板式结构在系统扩容时也表现出了极大的优越性，当用户需要扩容时，只需要更换切换板即可完成。设备在使用的过程中，基于操作、环境以及使用年限等方面的原因，不可避免的会出现或大或小的问题，其他矩阵由于结构方面的限制，维护起来比较麻烦，在大型系统中这个问题尤为突出，科迪矩阵进行维护时只需要拔下旧的切换板，插上新的切换板即可，几秒钟解决问题，对矩阵的正常使用不产生任何影响！

    3、双电源热备份

    科迪矩阵系统的机箱内全部采用热备份一体化开关电源，机箱内的两块电源板同时工作, 互为热备份。 当其中一个电源组件发生故障时，另一个电源自动承担全部工作，保证系统连续正常工作无中断，有效的提高了系统运行的连续性和可靠性。

    4、系统功能完善

    切换的全过程采用场逆程切换，切换时几乎无抖动，并且可以加入同步信号，使切换真正同步。矩阵系统的主机具有掉电记忆功能，保证断电后数据永不丢失。视频切换输入AC/DC恢复方式可选，输出采用视频高速运放，确保图像信号质量，减小体积和串扰；音频切换采用平衡式输入/输出，亦适用于不平衡信号，电路采用无变压器平衡式输出，保证优良的共模抑制比，具有宽频响、低失真的特点。

大连捷成 Galaxy（银河）系列

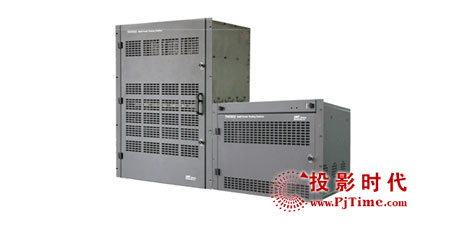

    Galaxy（银河）是一款凝结了大连捷成公司十余年矩阵设计制造技术和经验的大型多格式切换矩阵，也是当今世界上少数几款可以实现交叉切换点100％冗余热备份的切换矩阵。是一款真正的多格式信号切换与管理系统。Galaxy在多格式信号切换的安全与可靠性方面做了充分的考虑，而且对视/音频信号从模拟向数字过渡提供了一种经济而实用的解决方案。

    Galaxy的切换规模为32×32到256×256。其数字切换模块可以切换HD、SD、 DVB-ASI以及在10Mb/s～1.5Gb/s之间的任何码率的数字信号；其模拟切换模块可支持VIDEO(PAL、NTSC、SECAM、RGB、YUV)、AUDIO以及AES/EBU数字音频信号。独有的输出监看功能，可在本矩阵内实现对任意一路输出信号的监视。

    在控制系统上采用LAN、CAN 接口以及本公司特有的C-BUS和RS-232/RS-422通讯控制方式，使Galaxy矩阵真正实现网络化控制。

    机箱有8RU和15RU两种，8RU的最大规模为128×128，15RU的最大规模为256×256。电源采用48V DC集中供电方式，使Galaxy系列矩阵方便地集成到电讯和有线前端领域。

　　产品特点：

　　◆ 有8RU和15RU两种机箱
    ◆ 支持多格式：VIDEO、AUDIO、HD、SD、DVB-ASI、AES/EBU
    ◆ 当矩阵规模小于128×128时，可实现交叉切换点100%冗余热备份
    ◆ 切换板特有的双切换控制系统，可以进行手动/自动倒换，保证系统的正常工作
    ◆ 总线式输出监看接口，可在任意接口监看矩阵内任意输出信号
    ◆ TDM时分复用技术的运用大大降低了模拟双音频应用的硬件成本

索尼 IXS-6000

　　2006年4月， Sony宣布推出具备多格式、实况制作灵活性的集成式矩阵系统。这款混用矩阵系列，可以支持标准清晰度和高清晰度视频、AES数字音频，以及RS-422控制信号，全部工作都在同一个中型矩阵中完成，用于电视演播室、转播车和制作部门。

　　新款的IXS-6000系列，配备两种型号的路由器（IXS-6600和IXS-6700），兼容现有的Sony基础设施，既可以同公司的MVS和DVS系列制作切换台一起使用，也可以用作独立式矩阵 ，这款系列可以支持从16 × 17直到128 × 136的视频矩阵。IXS系列矩阵中使用宽带宽高清信号，可以支持32 × 34到256 × 272的大型平衡数字音频矩阵。这个新系列编程系统的性能，已经超越传统的S-BUS总线系统。

    IXS-6000系列可以支持S-BUS通讯协议，实现与传统Sony矩阵系统的兼容。它还可以提供以太网连接，从而在控制系统内部实现更高的冗余水平。

    如果一个通讯方法失灵，另一个可以继续工作，而不会造成停机。此外，较大系统中所配备的以太网接口，能够加快响应时间，实现更长的距离遥控操作，并可以进行HTML支撑的设置。

    这款IXS系列易于进行维护和自我诊断。通过一个前面板液晶显示屏，可以显示设置信息，如S-BUS工作站ID和IP地址，以及错误/警告消息。系统可以监视通讯质量、链路状态以及备用CPU状态，并可以侦测交叉点错误。

    IXS-6000系列的设计，是为了取代Sony的HDS-X3600/X3700系列路由器；与其前任设备相比，IXS-6000系列可以降低功耗20%（IXS-6700为550W，IXS-6600为300W）。

IXS-6700矩阵特有的技术特点包括：

    •视频矩阵：高达128 × 136
    •AES/EBU：高达256 × 272
    •RS-422：多达112个端口
    •尺寸：8RU

IXS-6600特有的技术特点包括：

    •视频矩阵：高达64 × 68
    •AES/EBU：高达Up to 128 × 136
    •RS-422：多达56个端口
    •尺寸：4RU

    IXS系列目前已经投放市场。价格视系统配置而定。

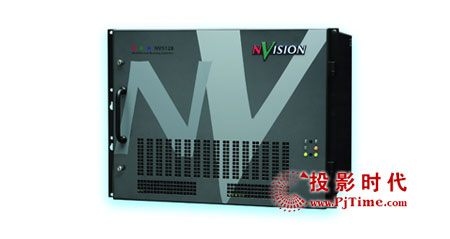

NVISION NV5128

    NVISION　NV5128多格式矩阵可以满足当前和未来的要求，即使是HD一样可以支持。该创新性128×128系统支持全部当前的数字和模拟格式包括HD、SD、模拟视频、模拟音频、AES和时间码、RS422和机器控制码。

    通常情况下，不同格式矩阵的规格和尺寸存在显著差别。所以我们的系统支持或大或小的长方形以及正方形配置。利用NV5128，用户可以在16路输入和输出模块内混合和匹配格式。主机结构为模块化，可接受16个模块，其中8个模块用于输入，8个模块用于输出。用户可以根据自己需求灵活配置，空余的空间可以留作扩容或加入高清HD模块。由于系统是以每16路作为步进，受障块非常小，因此系统的安全性更高，灵活性更高。

    系统为客户提供输入输出卡A/D和D/A的选择。模拟视频在NV5128内进行A/D转换，因此模拟信号可以与数字信号在机箱内进行切换。输出模块提供D/A转换，可以输出模拟信号。

    对于HD信号处理，系统提供两个方案供用户选择。一个是“经典型”，即HD输入/输出模块为一体，占用两个插槽。每个系统可以使用最多两个这样的模块，即提供两种HD配置：16×16, 或者32×32。另一种是“新型HD卡”。HD输出模块与交叉点模块合为一体，该模块占用4个插槽，即系统最小提供64×64路HD矩阵路由。因此，客户可以根据矩阵大小的要求选择“经典型”或者“新型”HD矩阵模块来灵活构建自己的系统。

    配置NV5128非常简易，只需插入模块到机箱的正面，安装I/O组件到背面。重新配置系统同样简单。不需要更换主板或内部重新走线，因此用户无须为重新配置或升级停用矩阵担心。

    SDI模块满足或超过全部SMPTE 259M性能规范。HD模块满足或超过全部SMPTE 292M性能规范。系统的散热设计充分考虑到实际情况采取前后散热方式。室内空气从机箱正面吸入并从后面排出。这样可以有效防止设备机架内部暖空气再循环。

    NVISION系列矩阵产品性能：
    全部主输出都是非倒置的，以便包含ASI（NRZ编码的）信号。第二输出倒置。
    全部输出都重复计时，确保技术信号质量得到保持。
    在同一机架同时切换SDI和HD-SDI信号。
    支持在任何标准场消隐期切换（60/59.94/25/24/23.976。I或P）。
    确定切换的时间码输入（LTC和VITC），由控制系统决定。
    用于状态监测的全面的插件级诊断，由控制系统决定。
    全部基本功能告警，包括冷却风扇故障。
    全冗余电源。
    全冗余控制接口，由控制系统决定。
    如果形成新需求，设计允许接口其它类型信号。
    可被最新的控制系统控制：NVISION ENVY、Sony、泰克、Artel（Utah/Dynatech）、ProBel、AVS OMNIBUS、Pesa等。
