信号处理类设备之AV音视频矩阵切换器

导读

    AV音视频矩阵切换器是一种最常见的矩阵类别，是专门为视音频信号的显示切换而设计的高性能智能矩阵开关设备，用于将一路或多路音视频信号同时任意输出到一路或多路音视频通道上。该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。

    AV是最为常用的音视频输出输入格式，几乎通用于任何视频设备（除有些设备没有AV接口），AV 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。

    AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。AV还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。

    在现代多媒体会议室，为了满足不同演示场合的需求，通常会具备多种不同的音视频信号源和显示终端，如：摄像机、实物展台、有线电视解调器、远程视像会议、磁带录像机、DVD光碟机等，这些设备主要以复合视频格式输出，因此，在习惯上，音视频矩阵没有特别的注明都默认是复合视频格式。

    目前，复合视频矩阵在多媒体视像会议中被普遍使用，主要的原因在于复合视频具备良好的稳定性、兼容性和通用性，传输带宽小，传输距离长。但色度和亮度共享4.2MHz（NTSC）或5.0~5.5MHz（PAL）的频率带宽，互相之间有比较大的串扰，对器材和传输线缆的要求标准不高，信号源丰富，预埋线缆投资较低。

    音视频矩阵在系统中介于视频源与显示或复用终端之间，负责将不同的音视频信号源按用户的意愿进行集中调控。

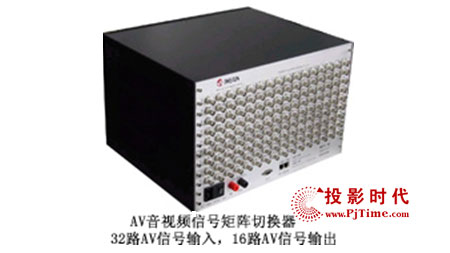

艾威盛AV32×16矩阵切换器

艾威盛AV矩阵切换器

    艾威盛科技发展有限公司成立于1999年，是一家专业从事视频图像处理、 多媒体信号通道及控制技术等领域的产品研制、开发和生产的公司；艾威盛公司生产的2100系列矩阵产品，型号规格齐全，是成立以来的第三代新产品；服务完善，是专门为各种视频图像设备、计算机显示信号以及高分辨率RGB图像信号的显示、切换而设计的高性能智能设备；该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。

   艾威盛2100系列产品下有音频、视频、VGA信号矩阵切换器以及RGB矩阵多个类别的产品——其中，AV矩阵切换器下又有下个系列：SRG2101-2104、SAV2101-2132、SRB2101-2112，AV32X16隶属SAV系列，是目前销售情况较好的一款产品，该矩阵切换器是专门为复合视频显示信号以及音频信号的切换而设计的高性能智能矩阵开关设备，该系列产品广泛应用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合，可以完成32路输入，16路输出的AV信号的切换。

　　产品特性：带宽80MHz，支持PAL、NTSC、SECAM、HDTV视频信号，非平衡音频；具有掉电现场保护、协议升级功能，RS232控制口1个（可选加1个RS485口）；控制方式：前面板按键切换（先按输出，再选输入）、红外遥控、RS232控制、网络控制；RCA接口，19英寸标准机架式机箱。

兆科视音频信号矩阵切换

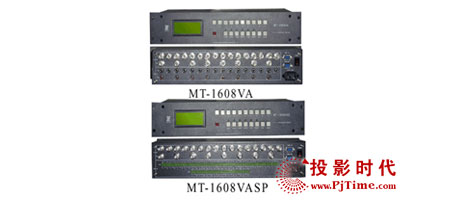

　　产品线丰富，从小到128路输入输出的大规格均有适合你使用的一款，另外，根据系统工程的实际情况，兆科公司还能提供独立的音视频矩阵切换器、视频切换器、以及音视复合的矩阵切换器，具体有如下几个系列：MT-128M16V、MT-128M128V、MT-1608V/A、MT-1608VAS、MT-1616V/A、MT-1616VA、MT-1616VASP-N；其中"MT"代表产品类型，数字表示输入输出路数，“V”代表视频信号，“A”代表音频信号。

　　兆科公司的切换器的核心电路均采用高集成度矩阵芯片，经技术人员精心设计，整机各项技术指标均达到广播级标准。尤其是新近推出MT-128M128V超大型矩阵切换器。该设备运用于中国人民解放军某部作战指挥系统。如此大的显示系统，作为系统的信号交换中心，对矩阵切换器的技术指标和工作稳定性都提出了很高的要求。目前已通过系统调试，投入运行。设备工作稳定，图象显示清晰。

　　兆科视音频信号矩阵切换输入输出接口的音频部分均采用RCA接口，视频采用BNC，视频单元的标称带宽达到90MHz，音频部分达到100KHz；控制方式有面板手动控制、RS-232控制、遥控键盘（选装）控制三种，采用标准的U型机箱，随机配件有电源线 控制线 使用说明书 软盘（控制软件）。

CREATOR-AV矩阵切换器

　　CREATOR系列AV切换器是专门为视、音频信号的显示切换而设计的高性能智能矩阵开关设备，用于将各路音视频输出通道中的任一通道上，主要应有尽用于广播电视工程，电视教学、指挥控制中心等场合。

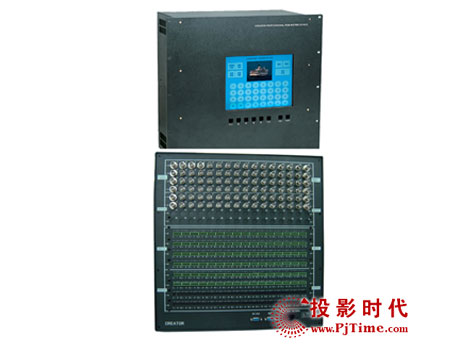

　　CREATOR系列AV切换器下具体又分AV8、AV16、AV32、AV64视音频矩阵系列，其中，AV64视音频矩阵系列产品均带有CREATOR先进的触摸屏，为用户提供了直观的操作界面。另外，其它几个系列的产品也均带有LED显示屏。

　　在功能上，CREATOR系列AV切换器标称带宽150MHz (-3dB)，产品均带有断电现现场切换记忆保护、音视频同步或分离切换等功能，具备RS232通讯通讯接口，可以方便与电脑、遥控系统或各种远端控制设备配合使用。

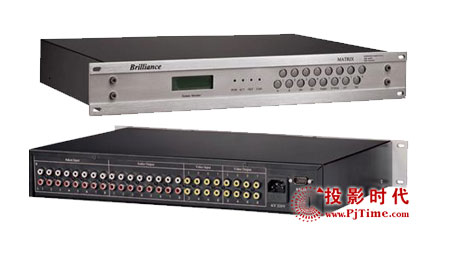

博睿联创AV矩阵切换器

    博睿联创公司专注于视听领域，始终坚持以产品研发为主要发展方向，通过所掌握的国际领先的信息技术，为合作伙伴在音视频矩阵切换、VGA画面分割、大屏幕拼接控制、VGA光传输等视音频领域提供极具创新性的一流产品和设计。

    博睿联创公司推出的矩阵切换器具有VIDEO/AV/VGA/RGB多个类别，其中，AV矩阵切换器是专门为计算机视频信号以及高分辨率RGBHV信号的显示切换而设计的高性能宽带矩阵开关设备，该系列产品可广泛应用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。

    博睿联创公司的矩阵切换器均采用美国国家半导体公司的芯片，具有高带宽、稳定性强的特点，兼容复合视频、S－视频、分量视频、HDTV、RGsB等信号，采用100M（－3dB）的满载视频带宽设计与大尺寸彩色液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，方便切换控制。同时，博睿联创的矩阵还在每个端口处安装有信号指示灯，可以让用户一目了然的看清系统的工作状态，当某一路出现问题时，可以在第一时间内找到坏点。

　　在操作控制上，博睿联创矩阵具有多种切换控制方式，如：红外遥控切换、键盘操作切换、RS232控制切换；所有的矩阵均采用标准的机箱，方便在机架上安装；另外，博睿联创矩阵还具有多组全局预置，掉电自动保存功能。

　　同系列产品型号：
　　AV-4*4 AV-8*4 AV-8*8 AV-16*8 AV-16*16 AV-32*32 AV-64*64 AV-128*128

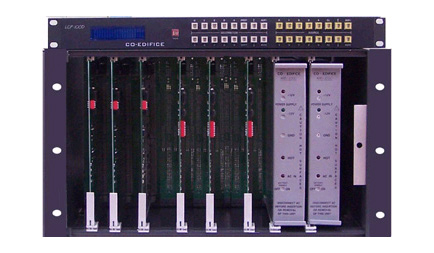

科迪Kd2600大型AV矩阵切换器

　　大连科迪有大、中、小三个系列的音视频矩阵，分别是Kd2600、Kd2300以及Kd2200系列；其中Kd2600是大连科迪公司模拟矩阵系列中的大型16:8:32矩阵切换器，规模从24×24~512×512包括了上百种型号，支持复合视频、立体声音频（平衡、非平衡），所有技术指标全部超过国家广播级标准，技术水平在国内处于绝对领先地位。

    与AV行业其它矩阵切换器相比，Kd2600的“模块化设计，插板式结构，热备份双电源”的设计方法是独一无二的，完全与国际上知名品牌的设计方式一致。所谓“模块化设计，插板式结构”是指电路板间独立走线，系统内所有的电路板均支持热插拔，隔离度高，具有极强的抗串扰能力。当矩阵出现故障时，更换有问题的电路板即可，为系统维护和扩展带来了极大方便。“热备份双电源” 是指系统平时有两个电源同时平均供电，当其中一个电源出现问题，另一电源可立即支持系统正常工作，保障系统无电源隐患。

    Kd2600大型AV矩阵切换器在切换的全过程中采用场逆程切换，切换时几乎无抖动。矩阵具备RS-232接口可以进行级联扩展，同时支持多种遥控面板或控制软件进行远程控制。矩阵系统的主机具有掉电记忆功能，保证断电后数据永不丢失。视频切换输入AC/DC恢复方式可选，输出采用视频高速运放，确保图像信号质量，电路采用无变压器平衡式输出，保证优良的共模抑制比，具有宽频响、低失真的特点。

    目前大连科迪Kd2600大型AV矩阵切换器中64×64、96×64、128×128等型号已经在各种不同领域工程中被广泛应用，在国内大型矩阵产品中Kd2600系列不但拥有极高的性能，它的价位也低于国内外众多品牌的矩阵，在市场上具有绝对的竞争优势。
