大屏幕拼接的核心设备--多屏图象处理器

多屏图象处理器功能及应用

    大屏幕拼接器又称电视墙控制器，电视墙拼接器，显示墙控制器，拼接墙控制器，多屏处理器，多屏拼接处理器，显示墙拼接器，大屏幕处理器，数码拼接处理器，多屏图象处理器，显示墙处理器，主要功能是将一个完整的图像信号划分成N块后分配给N个视频显示单元（如背投单元），完成用多个普通视频单元组成一个超大屏幕动态图像显示屏。可以支持多种视频设备的同时接入，如：DVD、摄像机、卫星接收机、机顶盒、标准计算机A信号。电视墙处理器可以实现多个物理输出组合成一个分辨率叠加后的超高分辨率显示输出，使屏幕墙构成一个超高分辨率、超高亮度、超大显示尺寸的逻辑显示屏、完成多个信号源（网络信号、RGB信号和视频信号）在屏幕墙上的开窗、移动、缩放等各种方式的显示功能。

    拼接器做为 DLP 大屏幕拼接系统、投影背投拼接屏系统、 CRT 电视墙系统、等离子拼接系统、液晶显示器拼墙系统、电视机拼墙等系统的核心设备，扮演了重要的角色。广泛应用于政府机关、电力、水利、电信、公安、军队、武警、铁路、交通、矿业、能源、钢铁、企业等的监控中心、调度中心、指挥中心、会议室、展示厅大屏幕显示系统。

    虽然现在的拼接控制器几乎可以接驳市面决大多数厂商所提供的大屏幕显示设备。但是每一款产品所实现的功能与效果仍是有很大的差别的，如实时处理的速度、支持屏幕的数量、能支持的最大分辨率、以及系统的稳定性等我们在选用产品时都要谨慎对待，下面是我们整理出来的几款典型的多屏处理器产品，谨供参考。

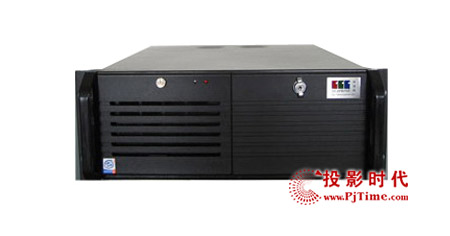

威创 Digicom系列-Digicom3000Plus+

威创 Digicom系列多屏处理器-Digicom3000Plus+

    VTRON公司生产的Digicom系列多屏处理器是一系列功能强大并具有极佳性价比的UNIX平台处理器，用于高清晰显示拼墙系统。具体型号有Digicom3000Plus+ 、Digicom1000+、ViewMastro、Digicom 8000plus。它运行在Linux Red Hat V9.0（或更高版本）操作系统下，提供大幅面高分辨率的X-Window图形显示环境，使活动Video、RGB信号和来自网络的计算机桌面或窗口等各种类型的图像信号均可以在显示拼墙上完美显示。

　　其中，Digicom3000Plus+多屏处理器是VTRON公司针对大屏幕系统用户推出的第三代应用广泛、功能强大，并具备高性价比的专业多屏图像处理器。该系列产品适用于各行各业的监控中心、指挥中心、调度中心、运维中心、数据中心、会议室……等综合应用环境。Digicom3000Plus+多屏处理器可以提供高分辨率显示平台，使活动视频信号、RGB信号和来自网络的计算机信号等各种可视信号源在高清晰多屏拼接显示墙上完美重现。

单一逻辑桌面
    Digicom3000Plus+采用开放式模块化结构，可以将所有图像通道输出的画面拼合成为一个高分辨率无缝单一逻辑屏。活动视频信号、RGB信号和来自网络的计算机画面等，各类图/文信息均可在此高分辨率逻辑桌面上以开窗口的方式在任意位置、任意大小显示。

活动视频信号输入显示
    Digicom3000Plus+多屏处理器可以实时开窗显示NTSC/PAL/SECAM等全制式复合视频信号，每个视频窗口都可以在逻辑屏上任意移动，放大缩小或相互叠加。并且每个显示通道可以同时显示多个视频窗口。

RGB信号输入显示
    Digicom3000Plus+多屏处理器可以开窗显示多路数字或模拟的RGB输入信号，输入信号的分辨率可以从640×480到1600×1200，刷新频率可支持60Hz到85Hz。RGB窗口可以在逻辑屏上任意移动，放大缩小或相互叠加，并且图像显示无滞后现象。

网络功能
    Digicom3000Plus+支持TCP/IP网络协议，可以接入Windows、Linux 和Unix等网络，无需改变现有网络环境，同时支持多个Ethernet网络连接。通过VTRON公司自主研发的VLink、VLinkExpress等多种网络显示软件，实现网络上多个终端显示画面同时在高分辨率逻辑桌面上显示，显示窗口的大小可根据需要任意调整。

跨平台显示
    通过X-Window显示方式，全屏可以作为UNIX工作站的虚拟屏使用，通过网络可以将UNIX系统的X应用图像在大屏幕系统中全屏任意位置以任意大小的窗口显示。

灵活应用
    Digicom3000Plus+具备强大的网络、视频、RGB综合处理功能，运行于Microsoft Windows XP或更高版本的操作系统，能够与大多数的Windows应用程序兼容，支持各种应用画面在大屏幕上同时显示，各种应用显示窗口可以任意移动、缩放或相互叠加显示。

远程控制接口
    在TCP/IP网络环境中，为方便用户的使用，本系列的多屏处理器可以为活动视频的输入、RGB输入和网络应用显示提供丰富远程控制接口。

高可靠性
    整个系统具备1+1系统备份和2+1热插拔真冗余电源，并能够从内部对系统关键部件和系统运行参数进行实时监控。

多屏处理管理（VWAS）
    通过VWAS管理系统，可以实现对Digicom3000Plus+多屏图像处理器的集中管理和控制，其友好的人机界面，使对整个系统的控制方便快捷，使各种功能得以最大限度的发挥。

系统扩展性
    Digicom3000Plus+具有极强的可扩展性，其可以采用处理器集群的方式组合成为一套大型的分布式主从处理系统，可以驱动高达256个显示通道，组合成为一个高分辨率的单一逻辑桌面，其刷新速度可达到小型单处理器系统的速度，完全满足实际应用需求。

三菱 SMV2000

大屏幕多屏拼接控制器

　  三菱 SMV 大屏幕多屏拼接控制器采用工业控制计算机系统结构，配合高性能的图像处理模块和网络传输模块，连接组合大屏幕显示系统，可广泛应用于城市交通、电力、电信、公安 110 以及军事应用等需要网络图像处理功能的控制中心。

    SMV2000系列大屏幕网络控制器是利用成熟的计算机网络技术、计算机软件技术和相关计算机硬件技术研发的组合大屏幕显示控制系统。网络图像处理器通过网络连接，传输并合成计算机网络图像，以合适的图像大小/分辨率显示在大屏幕上，通过增加相应的显示模块来对应所需控制的投影显示单元数量，逻辑上将所有显示单元视为一个整体，系统的分辨率为所有显示通道输出分辨率之和，由此将大屏幕组合显示屏作为一个完整的、高分辨率的显示桌面。多屏拼接控制器结合内置处理器可以对整个大屏幕系统起到双备份功能，保证在多屏处理器出现故障的时候，内置控制器可以起到控制大屏幕拼接的作用。

    大屏幕多屏拼接控制器为基于计算机图形处理技术和Windows2000的超高分辨率图形控制器，其本身为一台特殊的计算机，与普通计算机不同的是：在完成普通计算机的所有功能的同时，它可以提供最多达8个VGA信号的输出，连接到多个显示器或背投影单元，并将所有的信号拼接成为一个超高分辨率的 Windows桌面。

    多屏拼接控制器采用本地操作和网络远程控制两种方式，可由多个用户同时控制，控制界面清晰明了，远程鼠标功能让用户的控制更加方便。

    SMV 多屏拼接控制器的功能及特点：

• 开放式系统，具有良好的可扩展性。
• 基于 MS Windows 平台的图形拼接控制系统，系统基于 INTEL CPU 处理芯片的硬件平台上。控制系统基于 WINDOWS 2000，支持 UNIX、INUX、Windows 软件平台，系统性能好，可靠性高，支持 TCP/IP、IPX、X-Windows 协议，支持基于以太网环境下 UNIX、 Windows 操作系统平台上的各种网络工作站信息通过网络在大屏幕上任意开窗显示，并可同时支持多个网络连接和多路视频图像的拼接显示，实现网络信息的实时监控。
• 用户可在屏幕的任意位置打开多个活动窗口，所有窗口应能任意移动，放大、缩小，同时保证画面在缩、放、移动情况下细节不丢失，如字符不缺笔画等。
• 视频窗口可任意缩放、全屏幕漫游，支持 PAL/NTSC/SECAM，自动识别并跟踪制式的变化。
• RGB 窗口可任意缩放、全屏幕漫游、叠加。
• 远程计算机屏幕图像网络传输功能。
• 仿真 UNIX 终端，与网络中的 UNIX 工作站实现远程显示功能。
• 用户级别：管理员和操作员。
• 支持远程多用户操作：用户通过局域网可用单鼠标或多鼠标和键盘操作大屏幕，实现多屏拼接，多个操作人员可以用各自桌面的鼠标和键盘交互操作大屏幕，在大屏幕上打开或关闭视频和 RGB 窗口，改变窗口位置及大小等。
• 支持远程鼠标功能：用户 通过局域网可接管控制控制器的鼠标和键盘，开关应用程序和窗口。
• 控制中心等应用系统能在大屏幕上清晰的显示，同时不影响用户系统的正常使用。软件拼接系统可以保证分辨率的叠加，使小屏显示不下的图形在整屏上清晰的显示。
• 每台大屏幕显示器的画面、功能应可任意定义，大屏幕显示调出画面反应时间短。
• 可生成投影墙的测试信号，用于投影机的调节。
• 系统扩展方便，支持多路 RGB 输出，能够驱动 24 台投影单元。
• 大屏幕拼接系统图形卡接口：
• 支持多路视频输入，经扩展最多可达 24 路，兼容信号源。
• 支持多路 RGB 信号输入。
• 图形卡输出为 RGB 信号，最多可以配置 24 路输出。
• 图形卡具有显示 1024×768 分辨率的能力，板上具有 16M SGRAM/ 通道的图形存储模块。
• 系统具有二次开发功能，可根据用户的具体要求，在控制器及软件原代码基础上进行二次开发。
• 大屏拼接系统可靠安全，具备 7×24 小时工作能力。可配备双电源、风扇、能够热更换。保证系统工作的稳定。
• 操作界面直观、易用，网络图形调用和控制与用户应用程序无关，确保用户系统的安全。

RGB Spectrum -QuadView(R) XL

RGB Spectrum 分屏处理器-QuadView(R) XL

    视频分屏处理器（也称为多画面显示系统）具有多屏显示、画中画、分屏和全屏模式。QuadView(R) XL 是RGB新一代分屏系统中的一款产品。 QuadView XL 不仅具备最强大的图像处理功能、图像质量出色，而且新增了诸多功能，例如，基于 Web 的控制、动态调整窗口大小、添加边框和标题、平滑变焦/摇镜等，因此，QuadView XL 是需要在监视器或投影机上显示多幅图像的应用领域的理想之选。

    QuadView XL 可接受高分辨率的 RGB、HDTV、S-Video、分量视频和 NTSC/PAL 复合视频以及可选的 DVI 输入信号。可连接多达 16 种信号源，并同时显示其中 4 路。每路输入信号都可进行缩放和显示在屏幕上的任意位置，此外，还可通过摇镜和变焦功能来突出感兴趣的特定区域。显示方式数不胜数，包括四分屏、二分屏、画中画和叠加窗口等模式。QuadView XL 支持实时、动态地移动窗口以及调整窗口大小。

    用户可在 RGB 和 DVI 两种格式、高达 1600 x 1200 的分辨率以及 16:9 或 4:3 的长宽比中任意选择输出设置，这确保了输出信号可与任何显示器完美匹配。通过采用 DVI 格式的输入信号和输出信号，形成了一条从信号源到显示器的完整的数字信号通路。更为方便的是，可将 RGB 和 DVI 格式的双路输出信号分别输出至两个单独的显示器。

    通过 RS-232 或以太网端口的命令行接口或标准 Web 浏览器的图形化界面，可以轻松地设置并控制所有功能。

   QuadView XL 秉承了 RGB Spectrum 一贯的出色质量和高可靠性，是所有多媒体显示，包括关键任务应用领域的理想解决方案。

Jupiter Fusion 980

   Fusion 980 显示墙控制器是Jupiter公司针对要求24/7工作环境的高端用户的最终解决方案，它提供完美的视觉效果、灵活的操作和无可挑剔的配置。 Fusion 980 适用于网络操作中心(NOC)、公共控制中心、智能交通管理中心、处理中心、民用或军事监视系统、呼叫中心、金融管理中心、视频会议室等。Fusion 980 显示墙控制器可以结合所有可视的数据源以可移动、可缩放的窗口的形式在虚拟墙上显示出来，显示设备包括：监视器、LCD、等离子屏、投影机、背投系统等，信号源包括本机应用、网络应用以及直接的视频和RGB输入。所有的信号源都由直观和协调的软件界面提供完整的控制。

    Fusion 980 的核心是极具艺术创想的底板系统交换架构。传统的总线结构，例如PCI总线，资源被所有的外围连接所分享，从而使控制室环境下的大量的数据和图像传输受到制约。 Fusion 980 的底板系统交换架构为它15个外围插槽每个都提供高达4Gb/s 的传送带宽。外围的板卡通过Fusion 980底板连接到拥有极高带宽的交换架构卡上，从而确保数据通过最佳的路径传输，提供快速优质的画面。通过增加可选的串行开关卡，数据带宽可提高到令人惊讶的每槽8Gb/s ，不管显示墙的尺寸大小都能保证RGB、图形和视频的快速和流畅并确保系统连续工作。

   主要特点 ：

• 双INTEL XEON 2.8G 处理器
• 4GB/S 带宽底板系统交换架构
• 32路复合视频和16路S-VIDEO 输入
• WINDOWS XP 专业版
• CONTROLPOINT软件
• 高达 3GB 的 PC2100 DDR 内存
• 多达 80 路输出显示通道
• 多达 32 路RGB输入通道
• 多达 3 SCSI 硬件驱动，支持 RAID 0,1, 5
• 主要部件为热插拔, 包括:SCSI 硬盘、电源、风扇、显示卡、转换卡、RGB输入卡

Fusion 980 实现了最大程度的可靠性和灵活性，它具备以下功能：

• 可靠性高
      所有 Jupiter Fusion 980 图形卡和 RGB 输入卡全可热交换，使 MTTR（平均修复时间）最短，MTBF（平均故障间隔时间）最长。 所有热交换组件都可在机箱内从设备前端卸装，仅需小螺丝刀拆卸更换。所有配线都连接到机箱后部，在机箱内不受干扰。从内部对系统参数（如核心温度和CPU温度，风扇速度和电源电压）进行连续监控，可提供有关系统状态的及时反馈。
• 视频输入
      Jupiter Fusion 980 系统的标准配置有 32 个合成BNC输入和 16 个 S-Video微型DIN 输入。集成矩阵开关能将任意输入频道转到任意的输出窗口，简化了配置。象其它任何应用程序窗口一样，包含视频输入的窗口能够移动、缩放或缩小成图标，使 Fusion 980 非常灵活且简单易用。
• RGB 输入
      可以添加多达8个 RGB 输入卡，以提供最多32个HD15输入端口和32个RGB处理器，将来自其它计算机资源如膝上型电脑、未联网的台式机和旧系统中的图像显示在显示墙上。每个RGB输入卡有四个HD15输入端口，每个RGB处理器与显示墙上的一个输出窗口对应。象任何其它应用程序窗口一样，可以方便地移动缩放RGB窗口。软件自动识别进入的RGB信号，然后与现有的VESA标准显示格式关联，从而保证RGB图象质量。
• 灵活的界面
      Jupiter Fusion 980 结合了强大的视频和 RGB 输入功能，运行Windows XP 或Microsoft Windows 2000，能与大多数 Windows 应用程序兼容。能够从 AMX 和 Crestron 连接到触摸屏设备；以及访问企业网应用程序的联网功能。
      ControlPoint 软件是 Jupiter Fusion 980 活动的中心，管理 RGB 和视频窗口的布局和显示，监测系统状态，并提供开放的 API 以及串行协议和 TCP/IP 协议来定制操作，以满足特定客户需要。ControlPoint 为创建 RGB 和视频窗口提供了一致、直观的图形用户界面，能够互动地将它们放置在桌面上、保存以及恢复窗口布局。该软件还提供多用户通过网络同时与显示屏幕互动交流的功能。管理员可定义个人或小组的访问权限。 附带的 RemoteCursor 软件允许使用用户的键盘和鼠标，通过网络方便、直接地操控显示墙内容。


SEAPRINE多屏控制器

SEAPRINE 多屏显示拼接控制器

    作为专业的多屏显示控制器及虚拟现实处理器系统方案供应服务商，深圳市海谱威图形显示控制技术有限公司经过摸索尝试，研发出界面友好、功能完善的SPC系列多屏显示拼接控制器，应用于多屏拼接显示领域。

    海谱威（SEAPRINE）多屏显示拼接控制器是专门为多屏拼接应用而开发的控制器，每套控制器是高性能、基于网络、支持有多台投影机组成显示墙的图形显示系统。SEAPRINE多屏控制系统的虚屏功能，可将所有投影机作为单一的超高分辨率的显示屏，每屏的分辨率可达1600 x 1200。在整个显示墙上，你可将窗口放大成任意尺寸，并可任意移动窗口位置，投影机之间不再有边界阻隔。SEAPRINE多屏显示控制器提高了投影显示系统一体化的水平。操作者不必用RGB电缆使投影机与每台工作站和PC机监视器连结起来。只需将SEAPRINE多屏控制系统简单连入网络中。这将极大提高系统的灵活性。

    功能特点：

• 基于Windows 2000操作平台
      SEAPRINE多屏控制器是基于Windows 2000操作系统，因此，SEAPRINE控制器能与所有微软的应用程序兼容，也就是说，用户在NT或Windows上开发应用程序，都能毫无障碍的在SEAPRINE控制器上运行。作为多任务的操作系统，Windows 2000允许多个应用同时在一个系统上运行和显示。SEAPRINE控制器上的用户接口与用户的工作站或PC完全互相识别。
•  虚屏显示功能
      SEAPRINE控制器完全支持虚屏显示功能，即对SEAPRINE控制器来说，整个多屏显示墙可看成一个逻辑屏，整个多屏显示墙只需一个键盘或鼠标来进行控制。举例来说，如果采用XGA分辨率背投系统（1024 x 768）来组成一个2 x 4的多屏显示墙，你可以得到一个4096 x 1536的显示墙。在这个功能下Windows很容易的在整个显示墙上任意开创漫游，放大缩小，而不必修改任何应用程序。
• 实时视频
      SEAPRINE控制器有实时多视频同时播放显示功能。内部集成模拟视频总线允许任何视频输入通道向任何输出视频输入通道通向任何输出窗口，简化了配置。这种功能保证多个视频信号同时在大屏幕上实时的真彩显示。你可将任何一个视频信号在整个大屏幕上任意缩放或跨屏显示。任何一个视频可以缩小成一个图标，也可充满整个显示墙，并且完全支持多制式的视频信号，无论是PAL、NTSC或SECAM。SEAPRINE控制器接受多路视频信号输入、同时还可以单独对画面亮度、对比度、色彩进行调整。
•  RGB输入
      可以添加多达4张两个端口HD15RGB输入卡，以便将其他计算机资源如膝上型电脑、未联网的台式机和旧系统中的图像显示墙上。RGB窗口可以方便的移动，调整大小，像操作其他应用程序窗口一样，并能将RGB窗口进行定时保存。
• 网络型控制器
      SEAPRINE控制器带有标准得以太网接口，支持标准的以太网（10M）和快速以太网（100M）。
• 强大的图形显示功能
      图形显示对系统的要求越来越高，人们也需要在多屏显示墙上来显示越来越多的计算机图形，SEAPRINE控制器采用最新的图形加速技术，SEAPRINE控制器的每个图形输出口都有自己的图形加速处理器来为你处理图形。
• 控制方式
      包括本地键盘鼠标控制和局域网内通过远程客户端控制
• 预装软件
      Windows 2000 Professional 中文版
      WallControl视频网络控制软件和RGB窗口网络控制软件(Server/Client)
      VNC 远程屏幕传输软件(Server/Client)
      远程鼠标键盘软件
• 现有软件功能
      视频窗口可任意缩放、全屏幕漫游，多个窗口共屏幕或叠加时只显示其中一路
      RGB窗口可任意缩放、全屏幕漫游、叠加
      局域网内远程控制视频及RGB窗口
      局域网内远程键盘和鼠标控制
      局域网内远程计算机屏幕图像网络传输
•  RGB Capture(RGB窗口网络控制软件)现有功能
      屏幕分辨率及屏幕布局自动检测
      本地及远程开关RGB窗口
      本地及远程控制RGB窗口任意缩放、移动及窗口叠加
      本地及远程控制RGB信号通道设置、通道自适应
      RGB窗口布局预设
