系统工程常用设备-模拟信号分配器

什么是信号分配器

　　信号分配器是指将一路信号在无信号损失的情况下分配成多路相同的信号，输出给多个显示设备。分配器的主要技术指标有：

　　频率范围：分配器使用在整个有线电视网中，因此应具有宽带的频率特性；

　　输入输出阻抗：有线电视网中的射频各种接口阻抗均应为75欧，以实现阻抗匹配，因此分配器输入端及输出端阻抗均应为75欧；

　　分配损失：在系统中总希望接入分配器损耗越小越好。分配损失Ls的多少和分配路数n的多少有关，在理想情况下Ls=10lgn，当n=2时为二分配器分配损失为3dB。实际上除了等分信号的损失外，还有一部分是由于分配器件本身张衰减，所以总比计算值要大。如二分配器分配损失工程上常取值3.5dB，4分配器损失常取值 8dB；

　　相互隔离：相互隔离亦称分配隔离。如果在分配器的某一个输出端加入一个信号，该信号电平与其它输出端该信号电平之差即是相互隔离，一般要求分配器输出端隔离度大于20dB以上。分配器输出端隔离度越大越好，则表示分配器各输出端之间的相互影响、干扰小；

　　驻波比：驻波比是衡量分配网络传输质量的重要指标，它表示阻抗匹配程度。在理想情况下，分配器的输入阻抗、输出阻抗和它相联接的同轴电缆的阻抗完全相等，这时的驻波比为1，实际上驻波比往往大于1。如果驻波比太大，则传输信号就会在分配器的输入端或者输出端产生反射，对图像质量产生不良影响，如重影等。

　　按分配器类型比较常见的有VGA分配器、另外还有DVI分配器、以及HDMI分配器等，在这里我们重点介绍 模拟信号-VGA分配器，而数字信号分配器(DVI分配器、HDMI分配器)将在以后的文章里重点介绍。

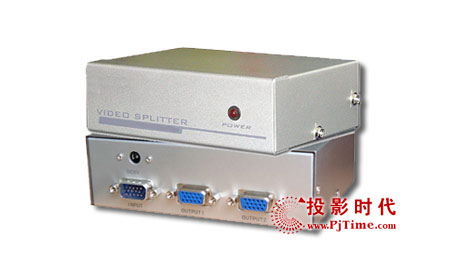

兆科SD系列信号分配器

　　实际是也是一款VGA高端信号分配设备，“SD”表示型号路数，数字表示最大可以分配多少路，数字后面后面的字母采用的接口类型，现在兆科公司常备的规格具体有SD-2GB型信号分配器、SD-8G型信号分配器、SD-4HV型信号分配器、SD-3G型信号分配器、SD-20G型信号分配器。

　　兆科SD系列信号分配器机壳采用全铝合金密封，使其具有良好的电磁屏蔽效果，完全适用于机电设备众多的复杂环境；具有300M的高带宽传输通道，支持分辨率达到1600×1200，目前已被“四机赛瓦石油钻台设备有限公司、以及许多的医疗机构广泛应用于显示设备。

　　兆科系列信号分配器具有连线简便、体积小等特点，传输距离可达50-80米。其输入输出端均为D-HD15(VGA)（SD-4HV型信号分配器接口采用5BNC）接口。可将一路输入信号分配为二路或者更多的路数，以连接多个输出设备，并保证各路输出信号不失真，不衰减。可兼容VGA、SVGA、XGA、SXGA信号模式。机内放大器可对信号进行补偿，以弥补长线传输对信号造成的损失。

艾威盛 VGA 信号分配器

    艾威盛信号分配器从一进2出到一进32出有多个型号，具体有VGA1F2、VGA1F4、VGA1F8、VGA1F16、VGA1F24、VGA1F32。是一系列专门为视频信号以及高清晰数学图像信号的显示切换而设计的高性能智能矩阵开关设备，该系列产品广泛用于大屏幕投影显示工程、电器商场设备展示，电化教学、指挥控制中心、多媒体会议室等场合,完成VGA信号的分配工作。

   艾威盛信号VGA分配器是专门为大型多媒体演示设计和展示会等场合设计的，可以完成1~32路输出，用户可以方便的完成演示过程中的信号分配。

格芬 EXT-VGA-145

    格芬 EXT-VGA-145是一款1*4VGA分配器，可以轻松的将1路信号同时分配给4台显示器，支持分量信号分配，支持高达1080p、2K和1920*1200分辨率，允许4台显示器同时连接到1路信号源。

EXT-VGA-145

    在安装时，用附赠线缆将电脑的VGA视频端口与1:4 VGA集线器的输入端相连。最多可以将4台模拟显示器或投影仪连接到集线器的4个VGA输出端口上。VGA输出端口1为主连接，用来支持主显示设备。VGA端口2至4输出镜像跟随主显示。

产品配套：
           1：4 VGA集线器
           6英尺VGA缆线一根（“公头”转“母头”）
           5 V 外接电源

产品功能特点：
           轻松的将一个源信号，同时分配输出到多4台显示设备上；
           支持组分色差视频信号分配；
           支持1920×1200视频分辨率；
           支持4台显示设备同时连接到同一个视频信号源上；
           安装快速简洁；

产品规格：
           VGA放大器带宽：350 MHz ；
           视频输入信号：1.2 Volts p-p ；
           同步输入信号：5 Volts p-p (TTL)；
           水平扫描频率：15-70 KHz；
           垂直扫描频率：30 - 170 Hz；
           支持所有VESA标准视频分辨率；
           VGA输入端口：HD-15；
           VGA输出端口：HD-15；
           电源：5 伏 DC （外接）；
           功耗：5 瓦特 (最大)；
           尺寸：5.75（宽）×1 （高）× 2.5（长） 英寸；
           运输重量：4磅


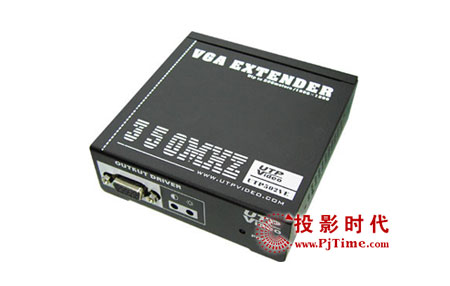

优特普 UTP502VE

VGA分配器－

　　VGA分配器是将计算机或其它VGA输出信号分配至多个VGA显示设备或投影显示系统上的一种控制设备。可广泛用于所有需要进行VGA信号分配和组合的领域：军工、多媒体教学、电视电话会议、大屏幕显示、会展、金融、科研,气象等领域。

　　VGA分配器是最最常见到的信号处理设备，几乎是每个信号处理设备厂商都有生产，典型产品有优特普超强驱动能力的VGA分配器，型号是UTP502VE。

　　UTP502VE是具有超强驱动能力，用户使用时先将电脑主机的VGA信号通过一根标配的高质量VGA线引接到UTP502VE的INPUT上，UTP502V上有两个VGA输出口,其中一个可以接到本地显示器上，另一路接到远端150米的显示设备上，通过调节UTP502VE上的亮度和对比度，就可以把远端显示设备的图像清晰度调整到与本地一样的效果。通过调整后，远端显示设备的图像质量会有质的提高，UTP502VE可以最大程度的消除脱尾和重影现象，还你一个清晰的图像画面。

    UTP502VE采用350M带宽高性能预加重驱动芯片组，传输150米后，图像质量最低可以到1600×1200◎60HZ，完全可以满足目前我国各种重点工程对高品质图像质量的要求。UTP502VE执行IEC61000-4-4:1995防护标准，确保产品的稳定性。该产属工业级产品，环境适应能力很强，可以在全国重点工程上使用。

　　该产品通过了CE和FCC认证，因其彻底解决工程中因VGA信号通过VGA线材传输过远而造成的信号衰减的问题，而价位不低。

蓝宝VGA荧屏分配器-SP-1825

蓝宝VGA荧屏分配器--SP-1825

     蓝宝VGA荧屏分配器--SP-1825可以将一台主机的信号分配给8显示器、投影机或其他视频输出设备，从而显示八组相同的画面；并可进行2层级连扩展；显示支持最大可达1600*1280；标配电源DC 9V/300-500mA min；可连接至75m距离； 适合证券市场、计算机展示会场、影视、视讯传播公司、教育训练中心等环境采用。

蓝宝VGA荧屏分配器--SP-1825参数一览：

宽博基业 CVL-405

    CVL-405 型VGA双绞线发射器是用于解决VGA图像长距离传输设备。VGA信号双绞线发送器(CVL-405)可以将一路VGA信号分配成五路RJ45信号通过双绞线传输到不同位置的VGA接收器(CVL-401-R)。将视频模拟R、G、B信号通过超五类或六类网线传输至200米距离。

    产品特点：

将电脑主机的视频(VGA)延长最远达150米
提供一个本地VGA监视口供用户使用
分配成五路VGA信号通过五根双绞线传输
使用网线(超五类或六类)延长，成本低廉
无需驱动程序，使用布线安装简单方便
图像质量好，产品抗干扰性能强

    CVL-405应用方案构图

科迪VGA/RGB分配放大器

科迪VGA分配放大器

    科迪VGA分配放大器是一款带长线驱动功能的VGA信号分配器，可以有效避免信号在长距离的传输中产生的信号损失。1路信号可以分配2路、4路、8路、标准配置1U机箱。

    技术参数

    输入：1路VGA信号，15针HDF
    输出：4路VGA信号，15路HDF
    带宽：250MHZ(-3db)
    支持长线驱动功能
    支持高解析度显示
    兼容输入： IBM VGA/SUPER VGA/XGA/SVGA/UXGA/SUN/SGI工作站
    电源规格：220V，50HZ

科迪RGB分配放大器

    RGB分配放大器能满足从高解析度的计算机及工作站到多台投影机和终端的分配放大需要以。

    1路信号可以分配4路、8路、多种机箱规格可选，1U和2U机箱支持热插拔，2U机箱标准配置热备份双电源。

    技术参数

    输入：1路RGBHV信号，BNC
    输出：4路、8路 BNC
    带宽：250MHZ(-3db)满载
    支持长线驱动功能
    支持高解析度显示
    兼容输入： RGBS、RGBHV、RGSB
    电源规格：220V，50HZ
