信号转换器－信号不兼容不再是问题

导读

　　信号转换器通常是指转换视频信号的水平和垂直扫描频率使计算机和普通电视信号相互兼容。在这里是指将计算机信号（工作站、个人电脑、苹果机）图象显示在电视机上，或记录为录影带。信号转换是对应计算机信号与电视信号不兼容问题而诞生的。

　　当两种需在连接的设备在没有相同的接口连接的条件下，信号转换器作为一种中介设备的出现的中间设备，用来实现两者的互联。视频转换器能够实现视频信号的转换,还可以处理视频信号，减少视频信号转换的损失!目前市场上的视频转换器种类很多，不过，一般圴是指复合端口、Y/C端口、YUV、DV、SDI、S-Video端子、VGA的信号进行互转，主要是模拟与数字信号的互转，DVI与YUV分量信号的互转，VGA电脑信号与视频信号的互转等等。

　　其中模拟与数字信号的互转中最见的有VGA-DVI以及AV-VGA的转换，VGA-DVI 转换器可以将输入VGA模拟信号(D-Sub15接口)转成数字DVI输出；AV转VGA视频转换器，是将模拟AV及S端子视频信号转换成VGA信号。习惯上，接驳数据连接线孑L状的一端为母，而针状的另一端则为公。如：DVI转VGA，则DVI端为公，VGA端为母；VGA转DVI，则VGA端为公，DVI端为母。

　　另外，值得提出的是，因为转换器是主要作用是为了实现接口的统一而出现的，因此，在国内有些人有这样，认为接口的驱动距离越远越好。科学的说，接口的驱动距离与图象质量是成反比的，即距离越远，图象质量越差。而且驱动距离并不是接口所追求的主要功能，而是图象传输的另一关键设备--线缆的主要指标，由电缆的电气指标及线径来决定。而且模拟信号的传输距离至今难以突破。

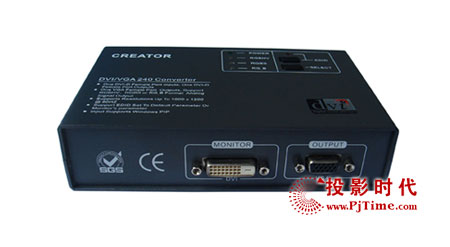

快捷DVI/VGA240转换器

　　现在市面上有很多的图像显示设备都具有DVI接口，但其价格比较贵,不能满足工程的需求。快捷DVI/VGA 240转换器就是专为解决这类工程问题而设计的，该设备能够把DVI信号转换为RGBHV（红绿蓝行场）、RGBS（红绿蓝+复合同步）或RGsB（红绿蓝，同步在绿路）的格式信号。也可用来把高分辨率和刷新率的DVI信号转换为适合模拟显示器显示的RGBHV、RGBS或RGsB格式信号。

　　在实际工程应用中，从提高系统质量来看，整个系统全部采用数字化是一个很不错的办法。但是整个系统的成本将十分昂贵。为了既能提高系统的质量，又能降低系统成本，可以在系统中使用DVI信号来进行传输和处理。通过本设备把DVI信号转换为模拟RGBHV、RGBS或RGsB的格式信号，再送模拟显示器进行显示。

　　产品特性：

1.输入分辨率高达1600×1200@60Hz；
2.输出支持RGBHV、RGBS和RGsB三种方式；
3.输入信号指示；
4.可以设置为后端显示器的EDID参数或默认的EDID参数；
5.输入支持Windows即插即用；
　备注:----EDID：VESA规定的显示器识别数据标准。

　　除VGA/DVI-240外，快捷公司还有一款型号为VGA/DVI-250的转换器，该产品主要针对工程应用系统中，全部采用数字化与成本昂贵之间的矛盾设计。随着数字技术的发展和推广，大部分中高档的信号处理和显示设备都具有可视化数字信号接口（DVI口），这为实施数字化工程提供了可能。但是由于诸多因素的限制，即使采用了数字化系统，也有很多场合需要把模拟计算机显示器用的模拟信号送入数字系统中，VGA/DVI-250转换器是为解决这一问题而设计的产品。该设备可以把模拟的RGBHV或RGsB信号转换为DVI信号。为了方便工程应用，VGA/DVI-250还具有一个数字信号输出口中任意选择一个进行输出。

兆科 CVGD-01 VGA─DVI信号转换器

兆科 CVGD-01 VGA─DVI信号转换器

    作为一种新兴的技术、DVI的应用越来越引起人们的重视。DVI技术是在液晶、等离子等数字化显示技术日益普及的背景下产生的。为了减少模拟到数字的转换环节，很多新型的显示器增加了DVI输入口，计算机显卡也相应的有DVI输出。在新老设备同台献技，众多厂家竟相争辉的时代，为了顺利的实现各种设备的互连， DVI传输与转换设备应用而生。为了适应显示科技发展的需求，兆科研制出了系列DVI产品。兆科DVI产品有DVI-VGA转换器、VGA-DVI转换器、DVI分配器等。

    CVGD-01为计算机VGA信号到DVI信号转换器。本机有2个可选择的VGA输入接口，可通过面板按键选择输入，也可通过RS-232控制口进行切换，还可通过选配遥控器进行切换。输出为1路DVI-D接口。该转换器内置计算机系统，可自动识别输入信号模式，并自动调节设备的有关工作参数，与输入信号同步。本机可支持VGA、SVGA、XGA、SXGA、UXGA显示模式，最高分辨率1600×1200@60HZ。

格芬DVI-ADC、DVI-VGA

　　格芬公司最早主要是生产计算机外围延长设备，后来逐渐扩展生产相关的产品系列，如可以从一个工作台访问多个信号源的切换器、分配放大器、转换器和电缆。在信号的转化上，格芬推出了两款产品，一种是DVI到ADC的转换器，用于连接DVI计算机到数字ADC显示 ；另一种为DVI到VGA转换器用来把数字DVI-D信号转换成模拟VGA信号。

DVI到ADC转换器（连接DVI计算机到数字ADC显示）

DVI到ADC转换器连接15寸、17寸、20寸、22寸和23寸的平板显示器到DVI信号。

性能：
           支持所有的装备DVI接口的计算机（包括苹果机和PC机）
           支持支持苹果机ADC接口的平板显示器
           轻便、小巧
           通用电源
           即插即用

技术指标：
           视频放大器带宽：1.65 Gbps
           输入视频信号电平：1.2 volts p-p
           输入DDC信号电平：5 volts p-p (TTL)
           单路连接信号范围：1080p/1920x1200
           DVI接头：DVI-I 29针 母头（纯数字）
           ADC接头：JAE 31针 公头
           电源：24V DC
           功耗：60 watts (最大)
           尺寸：2.75Wx1Hx4.5D 英寸
           运输重量：5 lbs

DVI到VGA转换器（把数字DVI-D信号转换成模拟VGA信号）

　　DVI到VGA转换器非常方便的把一个数字DVI输出连接到老的模拟VGA显示器上


性能：
         连接DVI-D接口计算机，输出到SVGA监视器或者投影机
         支持1920x1200 60Hz分辨率
         支持DVI显示器的DDWG标准
         安装快捷

技术指标：
         DVI视频放大器带宽：1.65 Gbps
         VGA视频放大器带宽：350 MHz
         输入视频信号电平：1.2 volts p-p
         输入DDC信号电平：5 volts p-p (TTL)
         单路连接信号范围：1080p/1920x1200
         DVI接头：DVI-I 29针 母头（纯数字）
         VGA接头：HD-15针 公头
         电源：5V DC
         功耗：5 watts (最大)
         尺寸：2.75Wx1Hx4.5D 英寸
         运输重量：5 lbs


TV One-Task 系列之DVI-VGA转换器

    TV One-Task 系列之DVI-VGA转换器为TV One新一代产品，专门为客户只需要单纯转换时而设计的机器。型号1T-VGA-DVI转换器可转换VGA讯号至DVI讯号；而型号1T-DVI-VGA则转换DVI讯号至VGA讯号。机器本身支援多种的PC 及 HDTV输出/入解析度，且输入解析度可由RGBHV 或 YPbPr格式下被自动侦测。

    型号1T-VGA-DVI转换器并且还可支援YCbCR 480i YCbCr转换至PC 或HDTV下的DVI 格式。输出的解析度(resolution)及更新频率( refresh rate) 可由面板上的按钮做选择。其他例如对比(Contrast) 、亮度(Brightness)、颜色（Color）、R-G-B Levels 及垂直/水平位置的调整，都可借由OSD来做控制。两款型号的机器皆为5VDC电源，变压器本身也是轻薄短小。客户也可选用TV One的Z-PLUS电线搭配使用，使机器得到最佳的表现。

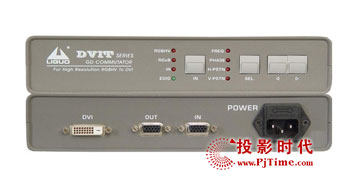

DVIT-GD利国DVI信号转换系列

    DVIT-GD可以把模拟的RGBHV或RGBS信号转换为DVI信号。为了方便工程应用，本设备还具有一个模拟环出口（15HD型）。

    DVIT-GD输入可支持即插即用、支持信号输入检测功能；带有断电现场保护功能；支持一个数字输出口（DVI-D）；自动检测负载，无负载自动关闭输出；模拟输入口支持RGBHV和RGBS输入；输出信号符合DDWG组织规定的DVI1.0标准；使用模拟输入口时，设备自适应设备支持的标准信号；数字输出口最高支持分辨率达1280×1024×60Hz；支持一个模拟输入口（15HDF）和一个模拟环出口（15HD）；在模拟输入方式下可以调节图像亮度、对比度、时钟相位、象素时钟频率、水平位置和垂直位置；模拟输入口支持VESA组织规定的计算机显示器时序标准1.8版本，最高分辨率达1600×1200×60Hz；可以设置为后端显示器的EDID参数或设置为默认的EDID参数（并取显示设备和本设备的EDID的公共集）。

VDVI-210 V-TECH信号转接器

VDVI-210 V-TECH信号的转接器

　　VDVI-210 是 V-TECH 新开发的模拟计算机视频信号转为数字 DVI 信号的转接器， VDVI-210 满足数字输入端口的大屏幕投影设备接收模拟计算机视频信号的需要，同时 VDVI-210 可以将传输的 DVI 信号输送到 20 米 以外， VDVI-210 同时具有 YPbPr 视频信号输入端口，使其具有二入一出功能。

特性 :
　  LCD 状态选择与显示功能
　  VGA 输入口最高分辨率达 1600 × 1200 × 75Hz
　  二入一出选择输出功能
　  预存多种解析度格式 , 任意选择
　  一个 HD15 型计算机信号输入口和一个 YPbPr 视频信号输入口
　  一个 DVI-D 输出口
　  输出信号的传输距离达到 20m
　  YPbPr 输入口最高分辨率达 1080P60
　  后端显示器即插即用，自动检测负载，无负载自动关闭输出
　  可以调节图像亮度、对比度、时钟相位、水平位置和垂直位置
　  带有断电现场保护功能
　  可以通过 USB 口操控设备
　  可以设置为后端显示器的 EDID 参数或设置为本设备的 EDID 参数

CREATOR HDMI-270转换器

    CREATOR HDMI-270转换器的推出，为需要把HDMI信号转换为模拟、数字显示及模拟音频输出的多媒体应用工程提供了可能。HDMI-270转换器能够把HDMI信号转换为1路DVI数字视频、1路VGA(RGBHV红绿蓝行场)模拟视频信号，以及1路高保真模拟立体声输出。此设备并同时支持1路HDMI信号输出。

    如系统中使用HDMI-270转换器，可以实现不全部使用具有HDMI的设备，照样可以输出由HDMI信号转换出的高清视频：优质、清晰、高达1080p的HDTV分辨率；1920x1200@60Hz的计算机分辨率，及通透、清晰的立体声，既能提高系统的质量，又能降低系统成本。

    该设备支持一路HDMI信号输入, 输入均衡距离最大可达15米。支持1路HDMI信号输出,采用HDMI-A端子输出，输出传输距离最大可达15米。支持1路DVI-D全数字视频端子输出。提供1路VGA模拟视频端子输出。具备1路高保真模拟立体声音频端子输出。

CREATOR HDMI-260转换器

CREATOR HDMI-260转换器

    HDMI-260转换器的推出，为需要把模拟RGBHV信号或数字DVI视频信号，以及模拟音频信号复合到数字系统中的多媒体应用工程提供了可能。它可以使整个多媒体系统实现全数字化。

    该设备支持把1路模拟的RGBHV或1路数字DVI信号，以及1路模拟音频立体声信号复合到1路HDMI信号中，同时，HDMI输出传输距离最大可达15米；长距离传输也不成问题。此外，HDMI-260还具备信号输入指示，更好的判断系统信号出现的问题。

    支持按键调节参数，当视频输入为模拟VGA信号时，支持采样频率、相位及图像水平、垂直位置调节，支持像素时钟频率为24M Hz～165M Hz，采样频率高达192K，给现场维护带来极大的方便。此设备支持信号标准高达1600×1200@60Hz；支持模拟立体声音频输入；每通道带宽为20Hz～20KHz。

科迪 GDC6001 VGA到DVI转换器

    科迪KD6000系列信号分配器产品是大连科迪推出的全系列，多功能的信号处理系统，可以提供视频、音频、VGA、RGBHV、数字DVI信号的分配、驱动、转换等多种AV系统中必须的全系列信号处理接口产品。其中，GDC6001是一款由VGA到DVI转换器，该设备将计算机模拟VGA信号送入数字系统转换成DVI信号，也将的模拟的RGSB信号转换成DVI 数字信号。

    GDC6001支持信号标准高达1600*1200@60HZ，1路模拟RGBHV或RGSB输入，1路模拟输出和1路DVI输出，支持采样时钟频率，相位以及图像水平和垂直的调节。

    另值得一提的是科迪KD6000系列产品的接口模块均采用模块化设计，插板式结构，组成活，机箱包括便携式、1U、2U、3U等多种规格，2U及3U机箱的供电系统标配为热备份双电源。

    除 GDC6001外，科迪还有一款DGC6001型产品，用于将计算机DVI数字信号转换为RGBHV或后RGSB格式的信号，支持信号标准高达1600*1200@60HZ，1路DVI数字信号输入，1路VGA输出，1路DVI输出用于监视。

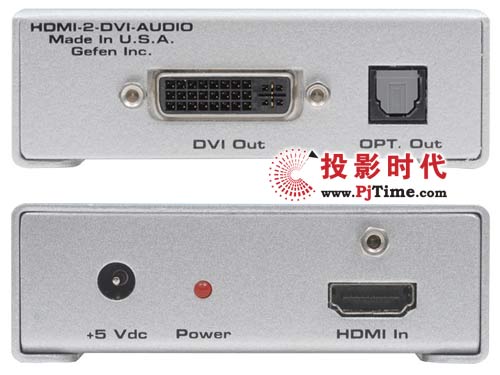

格芬HDMI与DVI＋音频适配器

HDMI 到 DVI＋音频适配器    型号：EXT-HDMI-2-DVIAUD

    HDMI到DVI＋音频适配器是将HDMI信号转换为家庭影院所需要的数字视频和Toslink数字音频，从而将数字音视频设备整合到现代家庭影院中。这个适配器将HDMI家庭影院设备或HDMI视频信号和DVI监视器连接起来。适配器还可以将数字音频解嵌出来，以达到完全DVI音视频效果。使用HDMI到DVI＋音频适配器家庭影院设备和电脑系统可以轻松的连接到任意DVI显示器，以达到完全数字视频和音频的体验。
