数字化技术的延伸-DVI、HDMI接口矩阵

DVI和HDMI接口成未来发展趋势

　　在过去的一年里，许多厂商都大批量发布带有DVI与HDMI连接器的消费电子类产品，DVI (Digital Visual Interface)指的是数字视频接口，HDMI (High Definition Multimedia Interface)指的是高清晰度多媒体接口。这两种接口将广泛应用于高清DVD播放机、有线电视/卫星电视机顶盒、液晶电视/等离子电视/背投电视HDTV、投影机等设备上，它们可以有效地提高数字图像的质量，不再需要进行模数转换。尤其是显示领域产品中，随着人们的高清晰视频画面的要求越来越高，许多的终端的显示设备都纷纷配备了DVI、HDMI之类的数字接口。

夏新最近推出LC47V1P液晶电视搭载了多达4个HDMI接口 其中背面2个，另侧面2个

　　DVI传输的是数字信号，数字图像信息不需经过任何转换，就会直接被传送到显示设备上，因此减少了数字→模拟→数字繁琐的转换过程，大大节省了时间，因此它的速度更快，有效消除拖影现象，而且使用DVI进行数据传输，信号没有衰减，色彩更纯净，更逼真。

    HDMI是基于DVI制定的，可以看作是DVI的强化与延伸，两者可以兼容。HDMI在保持高品质的情况下能够以数码形式传输未经压缩的高分辨率视频和多声道音频数据，最高数据传输速度为5Gbps。HDMI能够支持所有的ATSC HDTV标准，不仅可以满足目前最高画质1080p的分辨率，还能支持DVD Audio等最先进的数字音频格式，支持八声道96k–Hz或立体声192kHz数码音频传送，而且只用一条HDMI线连接，免除数码音频接线。同时HDMI标准所具备的额外空间可以应用在日后升级的音视频格式中。

    目前，数字视频的应用已变得很广阔，配备了DVI、HDMI之类的数字接口数字产品越来越多应用于家庭影院和数字影院等系统工程项目中，作为系统工程领域具有超前感悟力的工程商们闻风而动，如美国格芬、国内的利国、快捷先后都推出了DVI与HDMI的矩阵产品以及相关完善的数字视频方案，从而全面提高工程档次，实现无损的图形图像传输和显示。

    不过由于技术上的限制，在大型的工程中，DVI的实现仍有难度，目前推出的DVI数字信号矩阵产品多在16输入及16输出以下。HDMI虽和DVI一样为目前主要的视频输出界面标准，但不同于DVI的是HDMI除可支持全数码的视频信号传送以外还可同步支持数码音频传送，在实现上更加复杂，目前现实化的产品寥寥可数；目前应用HDMI矩阵最多的主要是广电行业，而在大屏显示系统里　一般只对视频有要求，因此采用DVI的频率比HDMI的矩阵多。

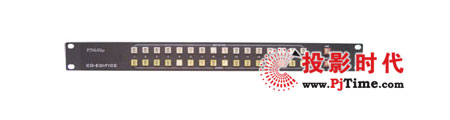

CREATOR DVI0808矩阵

    DVI0808矩阵切换器，是一款高性能的电脑信号和音频信号专业切换设备，用于多个电脑信号和音频信号输入输出交叉切换，提供独立的DVI和音频平衡/非平衡输入、输出端子，每路DVI分量信号和音频信号单独传输，单独切换，使信号传输衰减降至最低，图像和声音信号能高保真输出。

    DVI0808矩阵主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等要求极高清晰度的场合。本产品带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能，带输入前端精确自适应补偿，将最大的输入距离延长至36米，支持输入信号状态监测，能实时监测和显示当前各输入通道是否有有效的信号接入, 支持负载接入状态监测，能实时监测和显示输出通道是否连接有负载, 带有8路音频输入端口，8路音频输出端口，并具备RS232通讯接口，可以方便与个人电脑、遥控系统或各种远端控制设备配合使用。

    产品特性：

1.支持8路DVI信号输入,8路DVI信号输出;
2.支持输入前端精确自适应补偿，将最大的输入距离延长至36米;
3.支持输入信号状态监测，能实时监测和显示当前各输入通道是否有效的信号接入;
4.支持负载接入状态监测，能实时监测和显示输出通道是否连接有负载;
5.具备RS232通讯接口。

利国 DVIS-16*16矩阵

   北京利国电子自2005年研发出世界第一台专业的数字视频DVI信号十六进十六出矩阵切换器DVIS-16*16至今，依据其稳定和可靠的系统性能及产品质量，先进的数字新技术，该款产品已开始推广应用于大屏幕投影系统、电化教学系统、电视电话会议系统和多媒体会议室工程中，配合利国电子DVI分配、传输等系列产品，优质的全数字视频信号整体体现在分配、切换、传输、处理等各个环节，大幅度提高了系统图像质量和抗干扰能力，得到客户的一致好评。

    DVIS-16*16支持16路DVI-D输入和16路DVI-D输出，可无损的切换传输数字VGA信号，具有支持断电现场保护，负载监测与输入信号监测的功能，能够监测和显示输出通道是否连接有负载与当前各输入通道是否有信号接入。并支持重新配置E-EDID数据的功能。三种控制方式可以根据现场情况任意的选择——面板/RS-232/网络。

    目前，该产品及利国其它数字视频系列产品，现已出口到美国、韩国、以色列、马来西亚等国，并深受国外客户的欢迎。随着我国数字技术的发展和推广，大部分中高档的信号处理和显示设备都已具有数字VGA接口（DVI口）和数字高清HDMI接口，为系统工程的全数字化提供了可能。

宽博基业CDM系列矩阵切换器

CDM系列矩阵切换器

    宽博基业 CDM-99型矩阵切换器是可以切换9路不同主机的DVI视频源到9台数字显示设备上的设备，CDM-99设计有USB、RS0232C、RJ-45等丰富的控制数字接口，可提供多种控制方式。CDM-99支持分辨率达到1600*1200，且支持高清1080p标准，各DVI数据通道均支持DDC功能。CDM-99具有高可靠性，为需要进行数字视频切换的专业工程提供了一个独特的和成本可承受的解决方案。

CDM-99型矩阵切换器

    除CDM-99型矩阵切换器外，宽博基业 还有一款型号为CDM-1818型矩阵切换器，接口均为DVI-I母头。

格芬　4x4 DVI矩阵切换器

   格芬公司的DVI矩阵产品有4×4、2×2、4×2、16×16（需预订）多个规格，主要是用于切换多台计算机的DVI信号和USB信号到多台DVI显示设备。以4×4矩阵切换器为例，用户只需轻触一个按钮，就可以毫不费力的在4台交叉的数字视频计算机之间切换，在同一时间输出4路DVI和USB1.1信号。

   性能：

轻松地在任意4台带有USB1.1和音频的DVI或ADC电脑间切换
支持单联视频信号的最高分辨率，无衰减
支持PC机或者苹果机的USB鼠标/键盘
红外遥控（自带）
可连接选购的闭路遥控单元（RMT-4）
支持VESA标准和HDTV分辨率
支持DVI显示器的DDWG标准
安装快捷
带机架安装耳

    技术指标：

视频放大器带宽：2x1.65 Gbps
输入视频信号电平：1.2 volts p-p
输入DDC信号电平：5 volts p-p (TTL)
单路连接信号范围：1080p/1920x1200
DVI接头：DVI-I 29针 母头（纯数字）
USB输入接口：Ｂ型
USB输出接口：Ａ型
电源：24V DC
功耗：18 watts (最大)
尺寸：8.7Hx13Wx6.7D 英寸
机架安装: 4个机架空间
运输重量：10 lbs

大连科迪kd7400 DVI信号矩阵切换器

Kd 7400 DVI信号矩阵切换器

    kd7400 DVI矩阵是大连科迪基于多年数字矩阵研发经验而推出的DVI信号切换矩阵，采用最新技术和芯片，具有极高的信号传输质量，可广泛应用于AV视听行业和节目制作系统。

    大连科迪对数字信号传输和切换已经有近十年的研究，推出数字矩阵产品也有五年的时间，2006年，kd7000系列数字矩阵被列入“国家级火炬计划项目”，确定其“国内领先、国际先进”的技术地位。

    kd7400 DVI矩阵的设计规模从2*1~16*16，可以满足当前的系统应用需求，随着数字信号在系统中应用的发展，kd7400 DVI矩阵整体设计规模最大可达128*128。

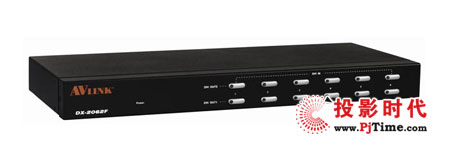

视麦特 AVLink 6x2 DVI 矩阵切换器

    “视麦特”全系列产品现有两个子品牌，分别为视麦特（Smart view）及视麦特（AVLink）。视麦特（Smart view）系列产品主要包括：VGA视频分配器系列、VGA视频选择器/矩阵系列、音/视频延长器系列、高清数字转换/分配器系列； 视麦特（AVLink）系列产品主要包括：信号分配放大器、延长器系列、选择器系列、矩阵系列以及其它特殊产品, “AVLink”产品以黑色为主调，在功能上加强了音频与视频的结合，在接口上更加全面，包括VGA、DVI、HDMI、HDCP、YPbPr、RGBHV、Cat.5、AV、BNC、RCA等。

    在过去的一段时间里，“视麦特”一直从事欧美国家的产品销售服务工作，并取得了欧美市场客户的一致认可，销售量一直名列前茅，在不久前“视麦特”才开始正式为国内供应全系列产品及服务，在数字矩阵方面，视麦特 推出了一款6x2 DVI 矩阵切换器---DX-2062F，隶属AVLink品牌，它可以连接6台DVI设备的图像在2个显示器上显示，可选择性为可以通过选择任意DVI来控制显示器输出的图像。

    视麦特 AVLink 6x2 DVI 矩阵切换器 符合DVI 1.0标准；支持高显示分辨率达UXGA(25-165MHz)，480p,720p，1080i,1080p；支持HDCP；采用RS-232串接控制，1U，19寸机架设计。

    功能：

视频输入接口：6个DVI母头接口
视频输出接口：2个DVI母头接口
DVI连接方式：Single Link

串接控制端口
RS-232,9个管脚 母头 D类型,9600，

8位,1个停止位 ,没有奇偶校验位,

管脚2=TX，管脚3=RX,管脚5=GND

电源（Min）：AC 100V～240V ,50/60 Hz,Internal

外壳：金属壳

重量：2200g

尺寸（长x宽x高）：440x185x43 mm

CREATOR HDMI-0401切换器

    CREATOR HDMI-0401是一款高性能的HDMI信号切换器，它能实现一个数字显示终端在多个HDMI信号源之间的切换显示画面及声音。

    该设备支持四路HDMI信号输入，输入均衡距离最大可达15米有效应用范围；一路HDMI信号输出，输出传输距离最大可达15米有效应用范围，支持HDTV最高分辨率高达1080P。支持RS－232，可连接其它控制设备或计算机，支持计算机最高分辨率高达1920×1200@60Hz。支持RS－232，红外，按键多种切换控制方式。本设备与HDMI-S4配合使用，还可以实现HDMI 4X4的切换分配器。

    设备适用于商品展会、监控中心、广播中心、政府部门、多媒体教学等等场合。

格芬4x4 HDMI矩阵切换器

    格芬公司HDMI矩阵切换器有2x2、4x2、4x2、4x4、6x2几种规格，其新款4x4 HDMI矩阵切换器支持多个显示屏显示和信号切换，以及其即插即用功能，使得4x4 HDMI矩阵切换器，在任何综合性的音视频系统成为高价值的产品。

    这款机架式设备采用的是黑色的外框，背面有4个HDMI输入端、4个HDTV输出端以及一个RS-232 接口。并通过IR remote 或者RS-232系列通信系统来遥控制矩阵切换。

　　4x4 HDMI矩阵切换器将4路HDMI信号源中的任意一路高清晰的分辨率达1080p的视频信号发送到显示器。4路输出使你可以选择发送高清音频和视频信号到4台显示器。任意4路信号到任意4台显示器的矩阵切换器提供了最大量的功能齐全的整合系统。4x4 HDMI切换器减少了您使用只有一个输入端口时的反复断开和重复连接的工作。它可以配合HD-DVD播放器、TiVo系统、HT 电脑和卫星机顶盒使用，都可以连接到HDMI显示器。使用任意显示器、使用红外遥控器选择信号时，每一路信号任意时间都是可用的。

　　HDMI产品同时支持音频和视频信号，以及HDCP。格芬4x4 HDMI矩阵切换器为研究机构、娱乐场所、剧院、会议中心、教育机构以及其他需要解决HDMI信号源和显示问题的场所提供了简单而理想的解决方案。

利国 HS-4*2HDMI矩阵切换器

    随着数字显示技术的发展，HDMI（High-Definition Multimedia Interface）信号的相关产品现已初露锋芒。北京利国电子近期又推出HDMI系列新品——HS-4*2（HDMI信号四进二出矩阵切换器）。依据其专业的设计与稳定的系统性能， 可应用在具有高清晰度数字视频显示要求的所有领域。

    HD-4*2支持4路HDMI输入和2路HDMI输出。不但可以无损的传输HDMI信号，而且利用HDMI信号兼容DVI信号的特点，也可通过此设备无损的传输DVI信号。其支持即插即用，检测有无HDMI信号输入与输出端有无显示设备的功能。并能重新配置E-EDID数据。同时还支持HDCP（1.0和1.1标准）加密技术。安装方便，操作简易。

    利国电子HS-4*2HDMI矩阵切换器以及前面我们介绍的DVI 16*16矩阵切换器以及其它数字视频系列产品，现已出口到美国、韩国、以色列、马来西亚等国，并深受国外客户的欢迎。随着我国数字技术的发展和推广，大部分中高档的信号处理和显示设备都已具有数字VGA接口（DVI口）和数字高清HDMI接口，为系统工程的全数字化提供了可能。
