美图大家赏 肢解JVC高清投影机DLA-HD1内部图

JVC1080P高清投影机DLA-HD1简介

    前几天我们发布了一篇光源JVC1080P 高清投影机DLA-HD1的测试文章，详尽的介绍了这款投影机的性能特点。为了能让广大的烧友更细腻的了解这款投影机的细节特征以及内部构造情况，以便能全方位的加深对这款投影机的认识，今天我们我就和大家一起来鉴赏一下DLA-HD1的整机的分解图片，保证让大家大过眼福。

    DLA-HD1属于 D-ILA家用投影机系列，可以看作是2004年末投入市场的"DLA-HD11K/HD11KL/HD12K/HD12KL"投影机的后续产品，运用的是与索尼SXRD投影机相同的LCOS技术，核心为JVC新开发的第二代0.7英寸D-ILA芯片，物理分辨率1920×1080，该机运用的是与索尼SXRD投影机相同的LCOS技术，核心为JVC新开发的第二代0.7英寸D-ILA芯片，借助这款投影机的问世，JVC也成为了LCOS阵营内继索尼外全球第二家开发出1080P投影机的企业。

操作面板、接口、散热口分解图

JVC高清投影机DLA-HD1顶部按钮图，所有按钮都是整齐排列有序

JVC DLA-HD1家用投影机 背面接口

JVC DLA-HD1家用投影机 接口放大特写

    在端子设置方面，DLA-HD1也考虑的非常周到，共设置有两组 HDMI端子、一个复合视频 RCA (Y/Pb/Cr)、S-Video端子和一个组合 RCA端子，为了便于对投影机进行控制，该机还设置有一个RS232C控制接口。

JVC高清投影机DLA-HD1的底部散热口

   此处，我们仅从外观上看到JVC DLA-HD1家用投影机的外部散热口，在第5页，我们将从内部结构详细看到该投影机的排风体系原理。

开始拆箱 看看里面到底有什么好家伙

没有拆箱前的DLA-HD1投影机整体图

    JVC DLA-HD1高清影院投影机给人的第一印象就是非常有质感，而且比较小巧。外形尺寸仅为455×418.5×172.5mm(长×宽×高)，"纤细"身段，符合现在投影机领域的"性能更强，外观更小"的时代潮流。下面我们让她脱下“华丽”的外衣，看看其“心灵”美。

打开外部金属外壳，里面部件全部裸露出来。

    JVC DLA-HD1高清影院投影机的外壳非常容易被打开，为了更好的看到核心部件，上图中是已经移走了镜头光机部分，中间的大空腔就是安装光机的。在空腔中央位置就是D-iLA面板。

D-iLA面板的背面

   投影机左边的信号点路用一块金属皮包裹保护，一面碰坏了。从内部结构，我们也可以看出DLA-HD1投影机的内部各部件设计得非常紧凑，从而体积要比其前任HD**K系列机器要小巧些。

换一个角度来看，电路被金属保护罩住了

JVC高清投影机DLA-HD1 0.7英寸D-ILA芯片

   DLA-HD1高清投影机采用了JVC最新0.7英寸1080P家庭影院专用高清LCOS技术芯片，其8.1微米，像素间隔：0.35微米，开口率：89%，结合无机配向膜技术，可以大副降低因光线的反射和折射产生的漏光现象，整机原生对比度实现了业界最高的15000：1，响应时间也由上代的8ms提升到了4ms。

目前JVC的D-ILA芯片有如下几种规格：

　　(1)最高等级：1.7英寸4K芯片(3840×2048)，5000 : 1对比度，像素大小：9.5微米，像素间隔：0.5微米，开口率：93%。主要应用于大型数字高清影院。

　　(2)1.3英寸 QXGA等级芯片(2048 x 1536)，对比度5000 : 1，像素大小：12.9微米，像素间隔：0.5微米，开口率：94%。主要应用于大型工业制图的计算机对应显示。

　　(3)0.82英寸 1080p芯片(1920 x 1080)，5000 : 1对比度，像素大小：9.5微米，像素间隔：0.4微米，开口率：92%。主要应用与高清家庭影院。

　　(4)0.7英寸1080p等级芯片(1920 x 1080)，5000 : 1对比度，像素大小：8.1微米，像素间隔：0.35微米，开口率：89%。主要应用于高清家庭影院。

　　(5)0.7英寸720p等级芯片(1280 x 720)，5000 : 1对比度，像素大小：12微米，像素间隔：0.5微米，开口率：93%。主要应用于家庭影院。

    相比DLP和3LCD，LCoS面板的制作工艺更为复杂一些，目前主要有JVC开发的D-ILA和SONY的SXRD技术，他们之间的差异在于：D-ILA是采用无机配向膜排列，SXRD则是采用液晶层垂直排布方式来实现。D-ILA(Direct-Drive Image Light Amplifier)，又名直接驱动图像光源放大器技术。D-ILA技术的核心部件是反射式活性矩阵硅上液晶板，也就是通常所说的反射式液晶板，所以也有人将D-ILA技术称为反射式液晶技术。透射式LCD技术中的液晶板中，作为像素点开关控制的晶体管被作在液晶板上相应位置上，在光源透射过程中，晶体管本身将阻挡部分光线，因此采用透射式液晶技术的投影机的光源的利用效率不高，很难实现高亮度。

　　D-ILA技术中液晶板将晶体管作为像素点液晶的开关控制单元做在一层硅基板上，硅基板(也称反射电极层)位于液晶层的下面，用于像素地址寻址的各种控制电极和电极间的绝缘层位于硅基板的下面，因此整个结构是一个3D立体排列方式。来在光源的光学不能穿透反射电极层，而被反射电极层反射，避免了下面的各种结构层对光线的阻挡。因此采用D-ILA技术的液晶板的光圈比率可以作到93%(DLP技术中DMD的光圈比率为88%，而透射式LCD的液晶板的光圈比率为40%~60%)，因此采用D-ILA技术的投影机对光源的利用效率更高，可以实现更高的亮度输出。




内部电路板、视频处理芯片、LCOS芯片展示

下面让我们看看DLA-HD1投影机的大脑部分——内部电路板

JVC高清投影机DLA-HD1内部电路板 上下两面展示

     电路板上最核心的是Gennum VXP视频处理芯片



JVC高清投影机DLA-HD1 采用了Gennum VXP视频处理芯片

    目前在高端显示设备中用来解决锯齿毛边的优化芯片主要有两种影像处理芯片，一是加拿大Gennum公司的VXP视频处理芯片，另一个是法路达(Faroudja)公司的DCDi处理技术，目前MARANTZ VP-12S4、马兰士VP-11S1投影机、Optoma HD81等采用了Gennum VXP视频处理芯片，而东芝MT700、明基PE8720、奥图码HD73家用投影机、明基W10000、Meridian Faroudja D-ILA1080MF1、富可视SP777等投影机采用了Faroudja公司DCDi芯片，其他还有很多液晶电视、等离子电视、高端DVD机器上也都采用了DCDi芯片

    法路达(Faroudja)公司的的DCDi轮廓修正技术能有效得抑制画面的闪烁和影像轮廓边缘的毛糙感，降低视频信号边缘不整齐，让输出视频看上去愈加柔和、滑顺，其成本相对比较低廉。而DLA-HD1影像处理使用了专业半导体制造商Gennum 公司的GF9351芯片，拥有降低视频噪点的"Fine Edge"、逐行扫描影像的"True Motion HD"、强调画面边缘轮廓的"Fidelity Engine"及对影像倍线升频处理的"Reality Expansion"等4大机能，不论高清BD、HD DVD或普通的DVD信号都能得到最优化处理，高精度展示大画面的带来的震撼感。

详看内部排风系统结构

    除了有先进的光学引擎结构和最新的电路确保输出高品质影像外，JVC DLA-HD1投影机还非常安静，如此低噪音设计得益于其良好的排风系统，下面让我们从其内部结构看看其是如何排风的：

JVC DLA-HD1投影机的进风口和出风口

那么空气进区后在投影机内部是如何流转的呢，请看下图，空气流动方向顺序为1->2->3->4

JVC高清投影机DLA-HD1内部 通风图

     按上图数字顺序所示意：冷空气从投影机的右边进来，其倾斜的薄片能确保空气往投影机里面流动，然后进入数字点路的位置（2），该位置下面也是电源的所在处。在投影机的背面有一个U型的管道会将空气导向到灯泡处，即投影机背面的左边（3），最后被加热的空气从位置（4）处流出投影机。为了更清晰的说明，我们打开了黑色的空气流通管道，如下图所示：

JVC高清投影机DLA-HD1风扇

    在上图中，我们清晰地看到了排风扇，它尽管旋转速度一般，但排气量却非常大，这得益于其大面积。在风扇旁边就是灯泡的发热核心区和镜头光线的入口处。

 上图图片中央位置是灯泡和镜头的凹槽

右下边是排气装置

我们再换个位置看上图：在黄色箭头指向位置有个热量感应器，其能够监测到灯泡的温度，防止灯泡温度过高

给光学部分的散热的风扇

底部排气孔

镜头工作原理和灯泡分解图

DLA-HD1家用投影机的 投影镜头

另一个方向看DLA-HD1家用投影机的 投影镜头

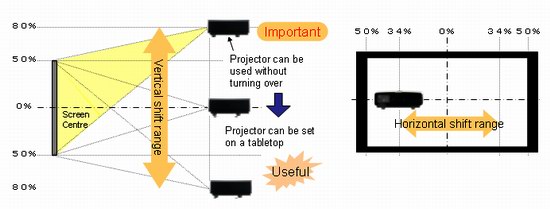

    DLA-HD1家用投影机还具有镜头移动功能，垂直80%，水平34%。

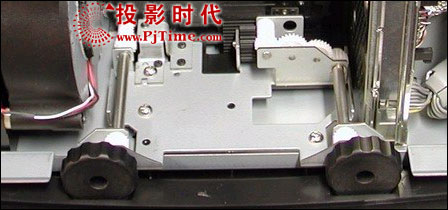

DLA-HD1家用投影机的 镜头移动机械驱动原理

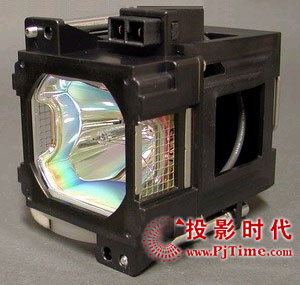

DLA-HD1家用投影机的 灯泡展示

    DLA-HD1投影仪的投影光源采用内建的200W超高压汞灯，这在功率方面与DLA-HD1xK相同。不过由于采用了全新的设计，并支持全新的Optimum Color Illumination光学系统。另外与DLA-HD1xK的100流明亮度相比也有着增强。DLA-HD1采用了专用的BHL5009-S型汞灯。

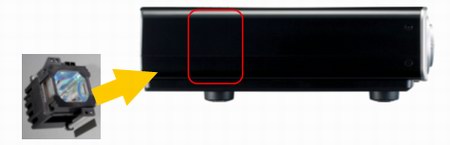

DLA-HD1家用投影机的灯泡更换处在投影机侧面，更换非常方便
