秀清晰图 解剖三菱高清投影机LVP-HC5000

三菱 LVP-HC5000简介

    三菱 LVP-HC5000是06年3LCD第一款1080P家用投影机， LVP-HC5000的出现也打破了高清投影仪高昂的价格底线，因此它一上市就引起业界广泛的关注。三菱的1080p LVP-HC5000投影机凭借较高的性价比优势，更是低端价位1080p系列投影机中的代表。因此这款投影机成为许多发烧友的执爱。

　　：

    三菱LVP-HC5000高清投影机采用了爱普生最新0.74英寸1920x1080液晶面板，其液晶面板是采用无机配向膜C2FINE技术的D6-HTPS芯片。和老式的有机配向膜、水平液晶层的D4、D5芯片有本质上的差别，寿命延长至3～4倍。另外，在不施加电压的状态下，液晶分子采用垂直于玻璃底板的排列方式--“NormalyBlack”方式。因此，与“Normaly White”相比，提高了黑色表现力，可实现高对比度。

    三菱LVP-HC5000高清投影机配载动态Iris技术，自动光圈机能能够根据外部亮度和输入信号的内部信息智能调整光圈，大副提高画面对比度，最高可达10000：1动态对比度（在Auto Iris模式下）；亮度为1000 ANSI流明。

    三菱LVP-HC5000机身上配备了光学1.6倍的电动变焦镜头，其由含3片ED镜片的14组17片镜片组成，采用电动方式。投影镜头还具有上下75%、左右5%的电动镜头移动功能，非常方便安装使用。1.6倍可变焦镜头能确保在3.1米距离内投射出100英寸的画面（ 16：9）。在接口配置上， 三菱LVP-HC5000投影机也非常强大，包括1路HDMI高清数字接口、1路DVI-D HDCP数字接口、1路Mini-D-Sub 15Pin RGB计算机接口、1* RCA, 1 * S-Video, 1 * RCA (Y, PB, PR)，还有1路立体声输出。另外还有RS-232C控制端口和USB端口。

　  为了能够让更多发烧友全面了解这款高清投影机整体上的架购，我们搜集了这款投影机解剖版的真机图片，从里到外展示三菱LVP-HC5000的结构。

外观图

三菱高清投影机LVP-HC5000_外观图一



三菱高清投影机LVP-HC5000_外观图二

   三菱家庭影院投影机过去一直DLP技术，一惯“经典”的扇页型的镜头居中产品设计。而这次推出的HC5000新品因为是采用3LCD技术，因此在外观上有些不同，有点类似的专业工程类投影产品，机身略显庞大，时尚元素有待加强。

三菱高清投影机LVP-HC5000_外观面板图 各基本操作都可通过按键实现。

    为了防止错误的操作，电源开和关分别采用了独立的设计。其中可以一键开始，但关闭电源则需要2次按键实现。从打开电源到HDMI输入图像被投影，中间大致需要时间为52秒，但在关闭安装菜单等显示后时间大致为20秒，也就是说可以达到标准的启动速度。

三菱LVP-HC5000高清投影机 接口

    从上面的三菱LVP-HC5000投影机背面接口图看出，其包括1路HDMI(HDMI 1.2接口，爱普生TW1000是最新1.3)高清数字接口、1路DVI-D HDCP数字接口、1路Mini-D-Sub 15Pin RGB计算机接口、1* RCA, 1 * S-Video, 1 * RCA (Y, PB, PR)，还有1路立体声输出。另外还有RS-232C控制端口和USB端口。接口配置还是非常齐全，能满足家庭各种一影音连接需求。

侧面散热分解

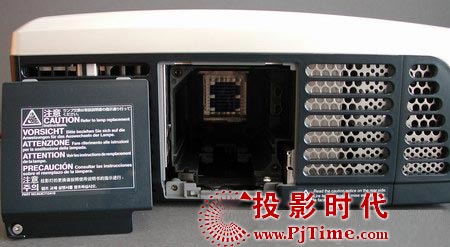

三菱高清投影机LVP-HC5000 侧面图

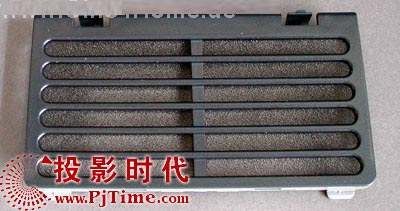

拆解下来的防尘网

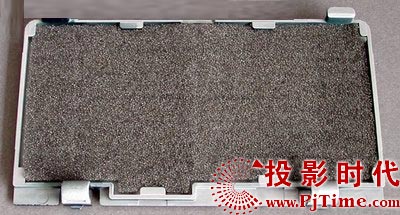

翻个正面看防尘网

    三菱LVP-HC5000高清投影机的空气吸入孔在机身右侧，而机身左侧则是排风位。为了不影响吸气和排气散热，投影仪固定部分被设计在机身底部。由于排气孔在机身侧面，所以不会出现正面漏光的情况。另外虽然机身左侧有轻微的漏光，但不影响画面投影。

镜头灯泡篇

三菱LVP-HC5000投影仪机身上配备了光学1.6倍的电动变焦镜头

    三菱LVP-HC5000家用投影机配备了1.6倍电动变焦镜头，其由含3片ED镜片的14组17片镜片组成，采用电动方式。投影镜头还具有上下75%、左右5%的电动镜头移动功能，非常方便安装使用。1.6倍可变焦镜头能确保在3.1米距离内投射出100英寸的画面（ 16：9）。

从 三菱LVP-HC5000家用投影机 分解下来的投影灯泡

     三菱LVP-HC5000家用投影机的投影灯泡为160W输出的UHE(VLT-HC5000 LP)，亮度力1000流明。其寿命最高能达到5000小时，一般的投影机灯泡寿命为2000－3000小时，而HC5000灯泡能达到5000小时的使用寿命确实颇让人感到意外。

从 三菱LVP-HC5000投影机 分解下来的镜头

主板电路、HQV芯片、D6-HTPS芯片

开始分解 三菱高清投影机LVP-HC5000内部构造

    打开投影机的外面白色盒子，我们看到一个巨大的金属保护屏，在这个保护屏下是LVP-HC5000的电路血液循环系统——主板。

三菱高清投影机LVP-HC5000 主板电路

将主板电路掉过头来看看

mandatory Pixelworks芯片



三菱LVP-HC5000投影机配载了美国Silicon Optix公司最新开发的HQV技术的Reon VX芯片

    HQV(Hollwood Quality Video)意思即是能达到好莱坞(影院)质量的视频影像，我们称主力奸莱坞精美色彩转换技术。HQV其实算不上是新技术，只是在影像产品中以前一直应用得不多，随着近年高清的迅猛发展，HQV技术才被慢慢重视，其功能非常强大，能够以像素点为单位，进行高精度逐行转换和画面降噪处理，倍频输出1080P信号，其效果明显超过DCDi，以前都只使用在专业视频器材中。现在一些高端的视频器材也出现了HQV的身影，比如我最近关注的天龙碟机DVD-2930，三菱投影机HC5000，它们都有使用HQV技术。

    HQV可以类比于在多声道音频技木中的THX影院标准，不过HQV只是技术授权而不是标准的认证罢了。目前，HQV技术芯片主要由美国Silicon Optix公司开发生产。HC5000采用的是Silicon Optix公司最新开发的HQV技术的Reon VX芯片，可实现10位高精度的IP转换和降噪等处理，在信号处理、色彩校止等各方面都接近子好莱坞标准画面。

三菱LVP-HC5000投影机 采用无机配向膜C2FINE技术的D6-HTPS芯片

    爱普生D6第六代液晶面板的优势不仅仅只是在分辨率的提高，更重要的一点是工艺上比以前的液晶面板有了很大提高。液晶显示技术最大的难点之一点就是对比度难以提高，原因是光线照射到液晶格时，即使是全导通的情况下，仍然会有光线透射出来，这也是液晶显示黑色不够深沉的原因之一。D6液晶面板采用了C2 Fine(Crystal Clear Fine，全透明清晰)技术，配向膜中采用了无机材料，呈垂直方向层叠排列于玻璃底板，使传统的“Normaly White”模式改变力“NormalY Black”，也就是说，在不通电的情况下，液晶分子垂直排列于玻璃底板上，阻断光线的通过，使影像在表现黑暗位时避免了因透光而出现的灰暗和细节的损失。C2 Fine技术不仅使液晶的对比度得到大幅提高，而且其使用寿命也比前几代产品延长了3-4倍。

内部展示二

解剖三菱高清投影机LVP-HC5000_内部构造图

解剖三菱高清投影机LVP-HC5000_内部构造图二



解剖三菱高清投影机LVP-HC5000_内部构造图三

    总结：高清与我们越来越近，向高清靠拢无疑是投影机发展的大趋势，三菱低价推出的1080P高清投影机HC5000在高清市场上激起了不小的波浪，除了1080P作为卖点之外，出色的镜头配置和优秀的视频处理技术也使HC5000竞争力大增。接口方面包括了1组HDMI和1组DVI-D的高清数字接口，视频输出包括分量输出及VGA接口等，完善的接口使其在各种场合使用起来都非常方便。这款1080P投影机而且不贵，是一款高性价比的投影机。通过本文对三菱HC5000投影机的由外到里的全面解剖，相信大家一定对HC5000更深入的感性认识。
